Lastschalter 3P 20A HAB302

Name: Lastschalter 3P 20A
Brand: HAGER
SKU: ALI170HAGE
Price: 140.52 PLN
Availability: BackOrder

local index:

ALI170HAGE

Catalog number:

HAB302

EAN code:

3250613140236

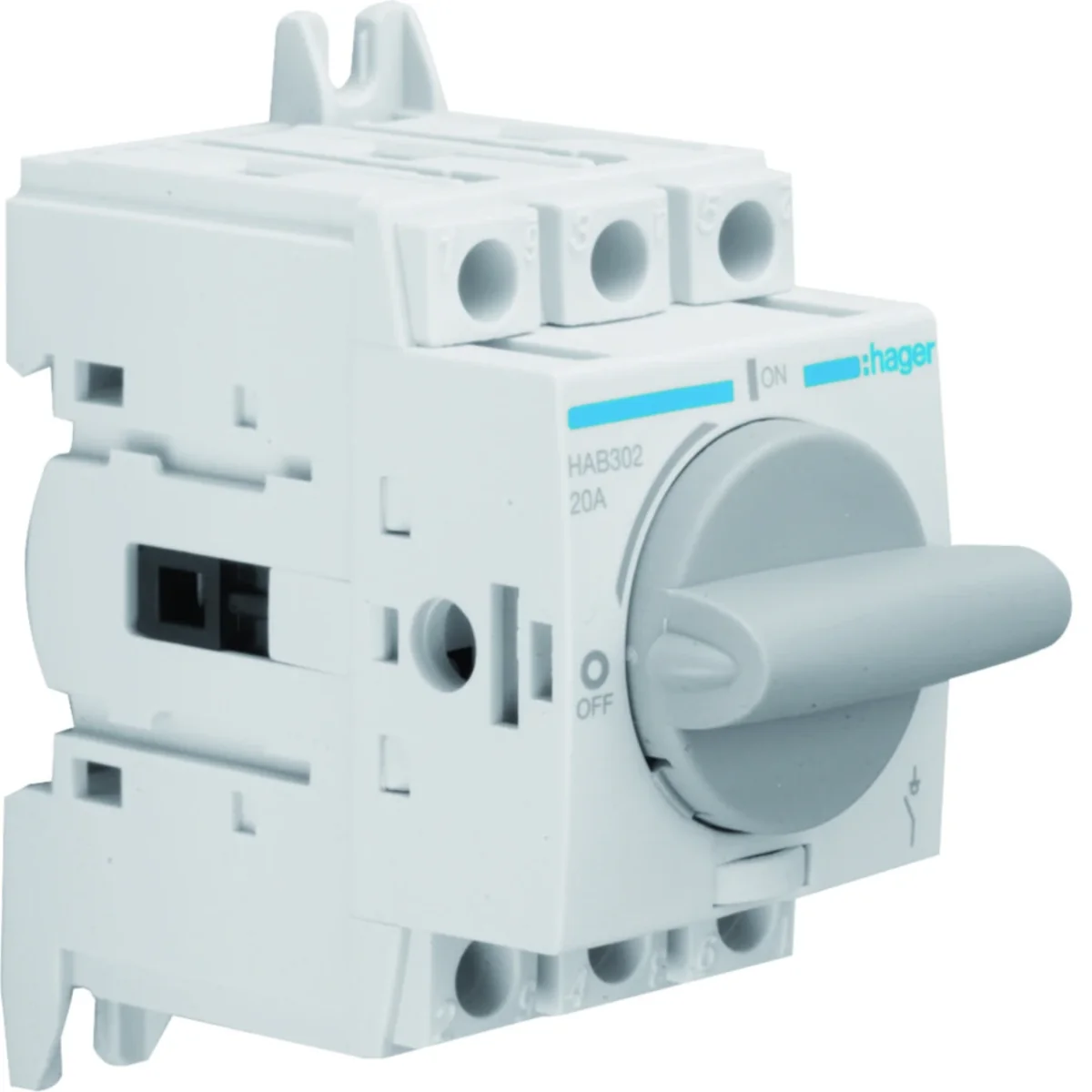

Click on the photo to enlarge

Manufacturer: HAGER

Anzahl der Module: 2,57

Anzahl der Pole: 3

Stoßspannung [kV]: 8000

See full description

Price:

140,52 zł

brutto / pcs.

(including VAT 23%)

up to 4 weeks

On request

Quantity pcs.

(multiplicity:

)

Add to inquiry

Add to clipboard

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Produkteigenschaften:
• Modulare Trennschalter, Montage auf einer TS35-Tragschiene oder auf einer Montageplatte
• Drehknopf direkt am Gerät, mit Vorhängeschlossmöglichkeit im ausgeschalteten Zustand
•Möglichkeit der Verwendung eines Drehmechanismus an der Schranktür, Hilfskontakte, Anschlussabdeckungen
Eigenschaften:
• Größe 1, 2, 3 mit sichtbarem Kontaktstatusanzeigeów
• Größe 4 mit sichtbarer Isolationslücke
• Schutzart: IP20 Anschlüsse mit Käfigzugfedern:
(Daten für Leitung)
Größe 1: 1,5-16 mm2
Größe 2: 2,5-35 mm2
Größe 3 , 4: 10–70 mm2
HIM402, HIM404: 1,5–16 mm2
HIM406, HIM408: 2,5–35 mm2

Technical data

Anzahl der Module

2,57
Stoßspannung [kV]

8000
Nennstrom [A]

20
PKWIU

27.12.22.0

Anzahl der Pole

3
Nennisolationsspannung [V]

800
Anzahl der Module

2,57

Other technical data

Ausführung als Hauptschalter

Ja
Ausführung als Sicherheitsschalter

Ja
Jako przełącznik nawrotny

Nein
Max. Bemessungsbetriebsspannung Ue bei AC

415 V
Bemessungsdauerstrom Iu

20 A
Znamionowy prąd ciągły dla AC-21, 400 V

20 A
Bemessungsbetriebsleistung bei AC-23, 400 V

9 kW
Bedingter Bemessungskurzschlussstrom Iq

50 kA
Anzahl der Hilfskontakte als Öffner

0
Anzahl der Hilfskontakte als Wechsler

0
Motorantrieb integriert

Nein
Gerätebauart

Einbaugerät Festeinbautechnik
Geeignet für Frontbefestigung Zentral

Nein
Geeignet für Zwischenbau

Nein
Ausführung des Betätigungselements

kurzer Drehgriff
Anschlussart Hauptstromkreis

Schraubanschluss
Schutzart (IP), frontseitig

IP20
Breite

45 mm
Tiefe

69 mm

Ausführung als Wartungs-/Reparaturschalter

Ja
Ausführung als NOT-AUS-Einrichtung

Nein
Anzahl der Schalter

1
Bemessungsbetriebsspannung

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

20 A
Bemessungskurzzeitstromfestigkeit Icw

1.26 kA
Zdolność łączeniowa przy 400 V

13 kW
Polzahl

3
Anzahl der Hilfskontakte als Schließer

0
Motorantrieb optional

Nein
Spannungsauslöser optional

Nein
Geeignet für Frontbefestigung 4-Loch

Nein
Geeignet für Verteilereinbau

Ja
Farbe des Betätigungselements

grau
Verriegelbar

Ja
Z okablowaniem fabrycznym

Nein
Stopień ochrony (NEMA)

sonstige
Höhe

68 mm
Breite in Teilungseinheiten

3

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Quantity	1 pcs.	24 pcs.	576 pcs.	1 pcs.	24 pcs.	576 pcs.
Weight (kg)	0,219	5,560	158,440	0,219	5,560	158,440
Width (m)	0,080	0,230	0,800	0,080	0,230	0,800
Length (m)	0,050	0,180	0,900	0,050	0,180	0,900
Depth (m)	0,100	0,350	1,200	0,100	0,350	1,200
