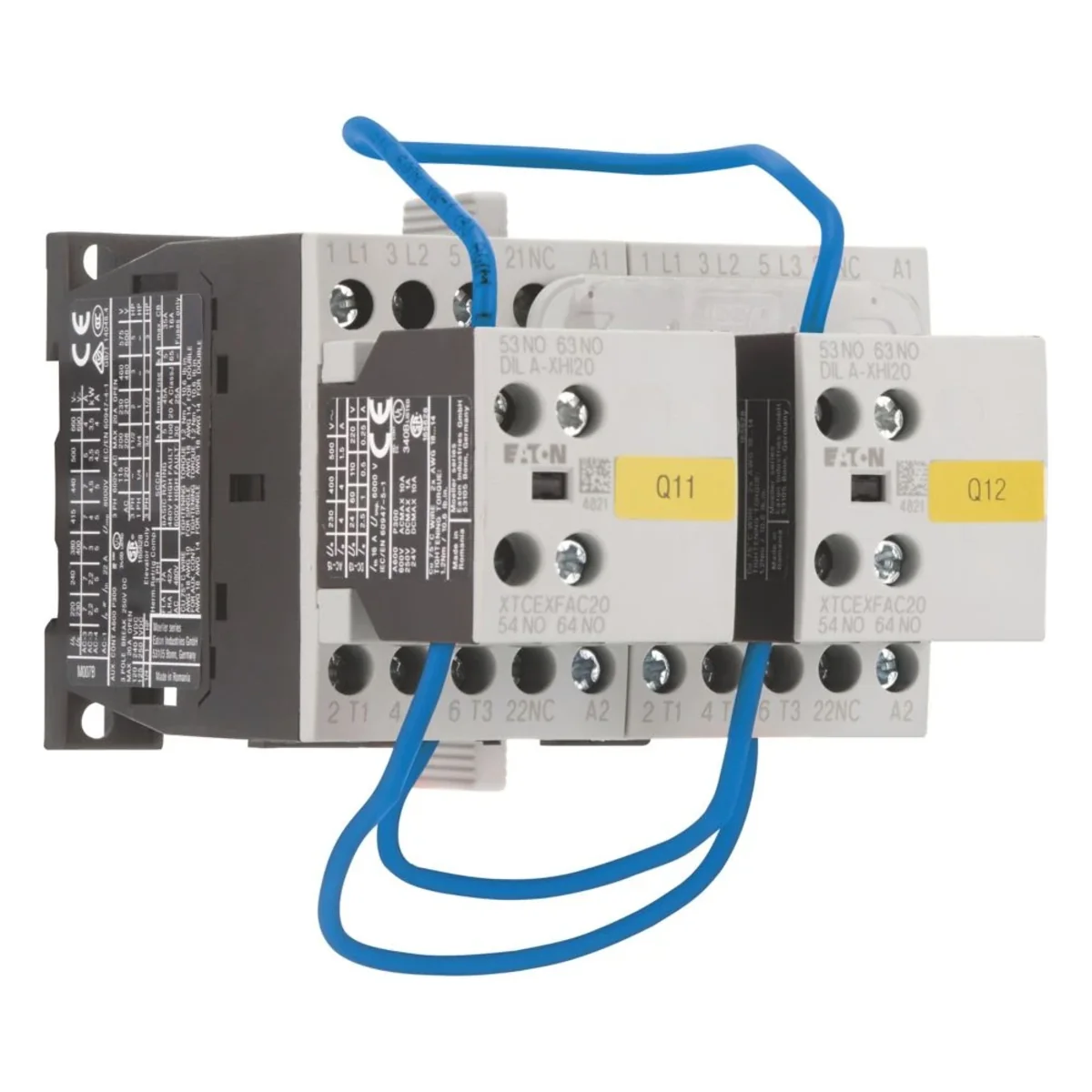

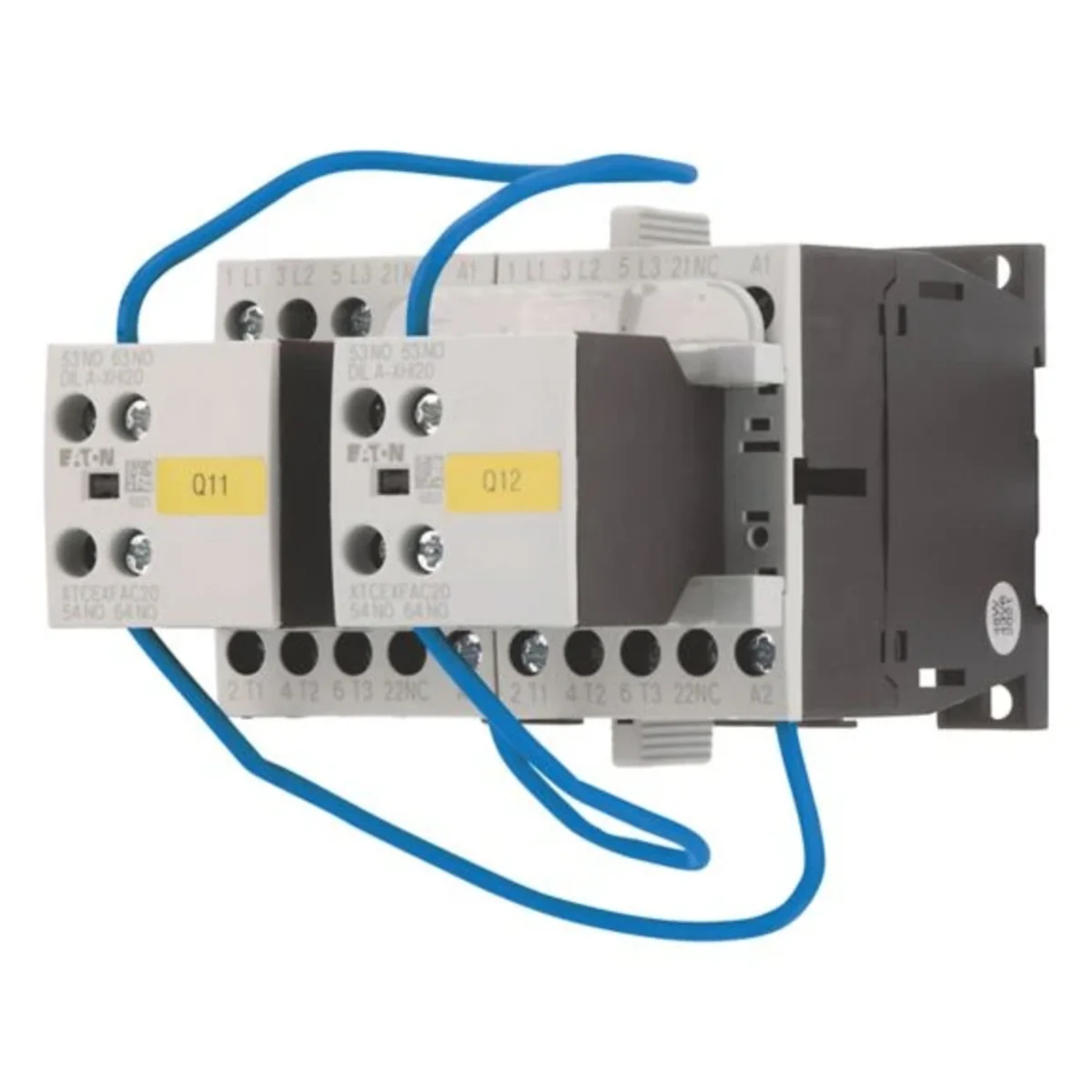

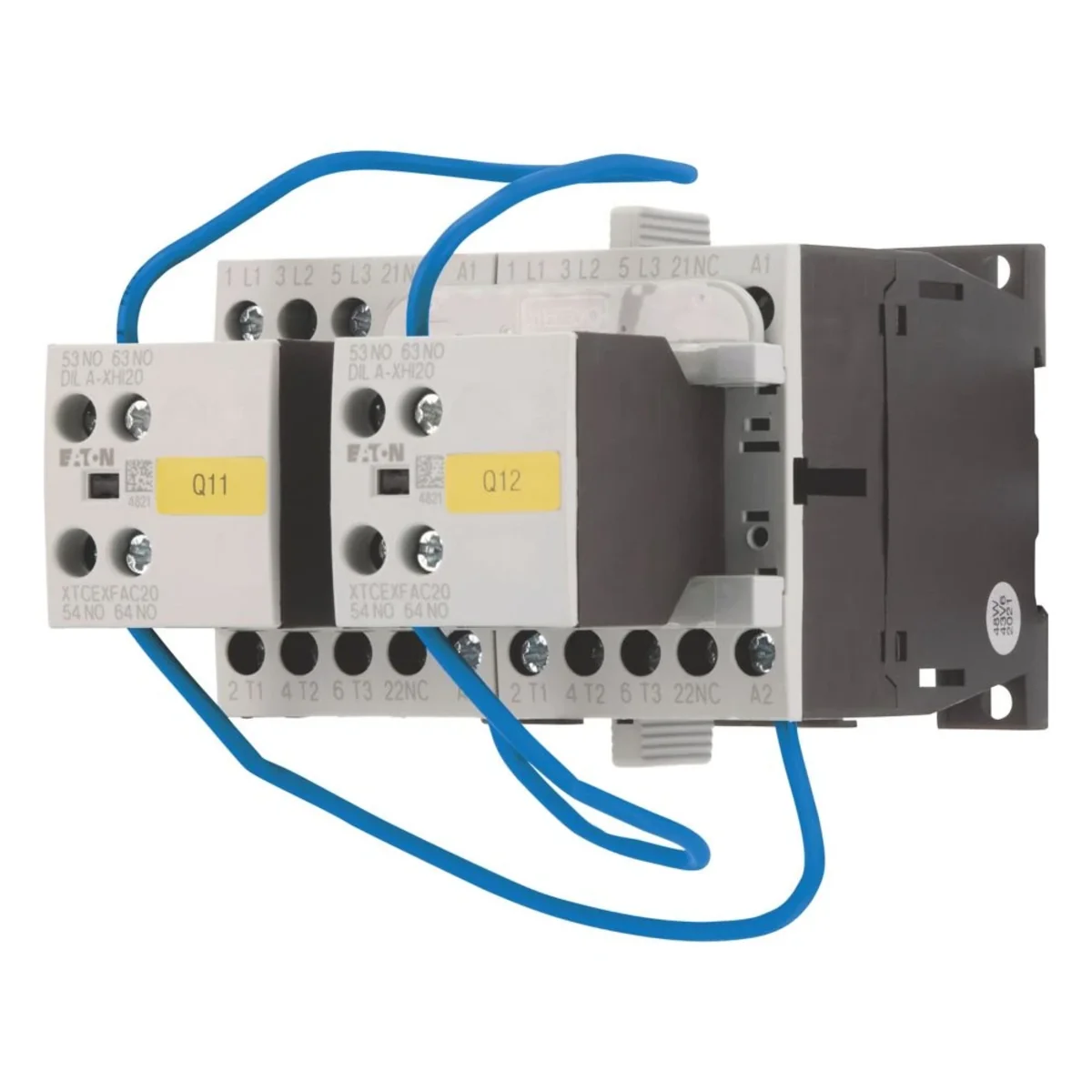

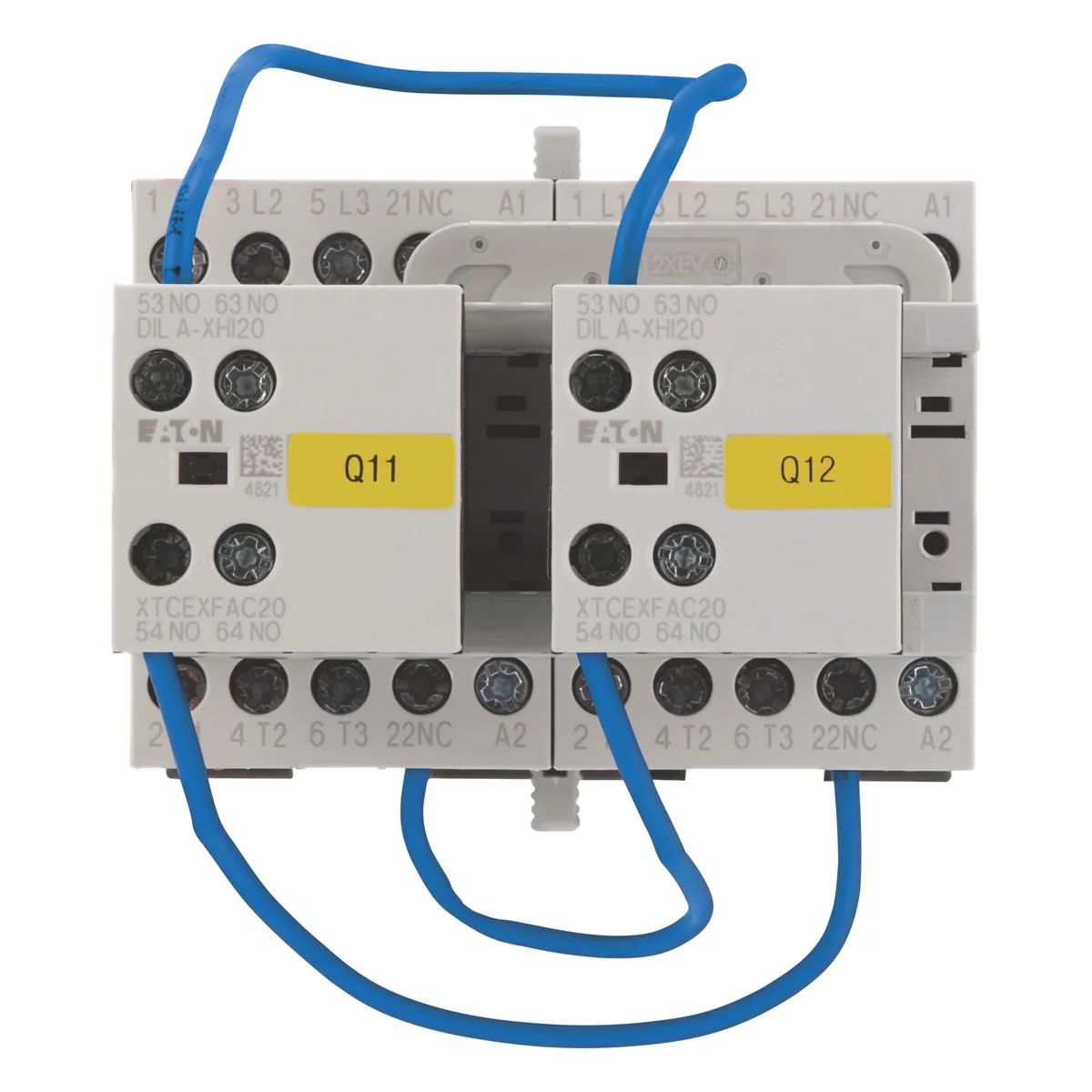

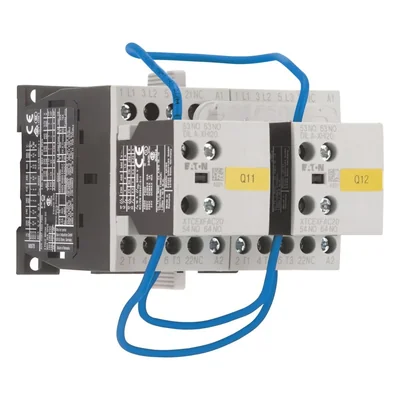

Wendeschützkombination, Anwendung: Schützkombinationen für bidirektionalen Motorstart, Zubehör: DIUL-Wendebaugruppen, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlaufen, Auslaufen, AC-4: Käfigläufermotoren: Anlaufen , Gegenstrombremsen, Reversierbetrieb, Impulsbetrieb, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Max. Bemessungsleistung der Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P = 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW, Startspannung: 24 V DC, Stromart AC/DC: DC-Betrieb, Hinweis: Auch für Motoren mit Energieeffizienz geeignet Klasse IE3., IE3-kompatible Geräte sind mit dem entsprechenden Logo auf der Verpackung gekennzeichnet.

Betriebsspannung [V]

400

Verbindungskapazität [kA]

5,5

Weitere technische Daten

Funktion

Wendeschütz
Bemessungssteuerspeisespannung Us bei AC 60 Hz

0 ... 0 V
Spannungsart zur Betätigung

DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V

12 A
Znamionowa moc pracy NEMA

7.4 kW
Anzahl der Schließer als Hauptkontakte

6
Schutzart (IP)

IP20

Bemessungssteuerspeisespannung Us bei AC 50 Hz

0 ... 0 V
Bemessungssteuerspeisespannung Us bei DC

24 ... 24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V

12 A
Bemessungsbetriebsleistung bei AC-3, 400 V

5.5 kW
Anzahl der Öffner als Hauptkontakte

0
Anschlussart Hauptstromkreis

Schraubanschluss
Tragschienenmontage möglich

Nein

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Steueridentifikationsnummer

5841022327

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	0,718	0,767
Volumen (m3)	0,001	0,001
Breite (m)	0,090	0,112
Länge (m)	0,117	0,138
Tiefe (m)	0,068	0,082
