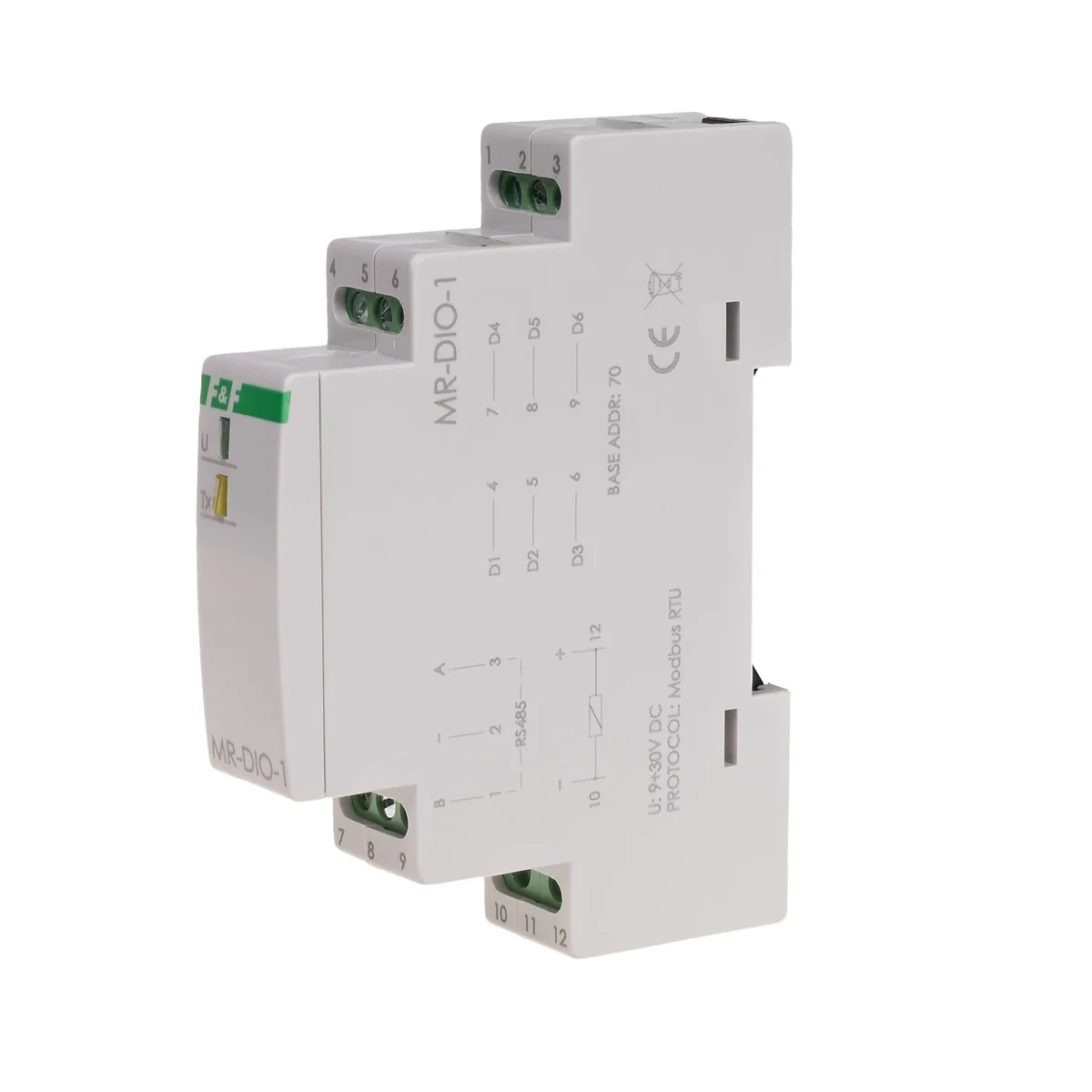

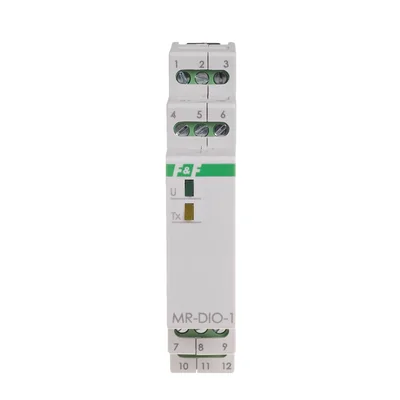

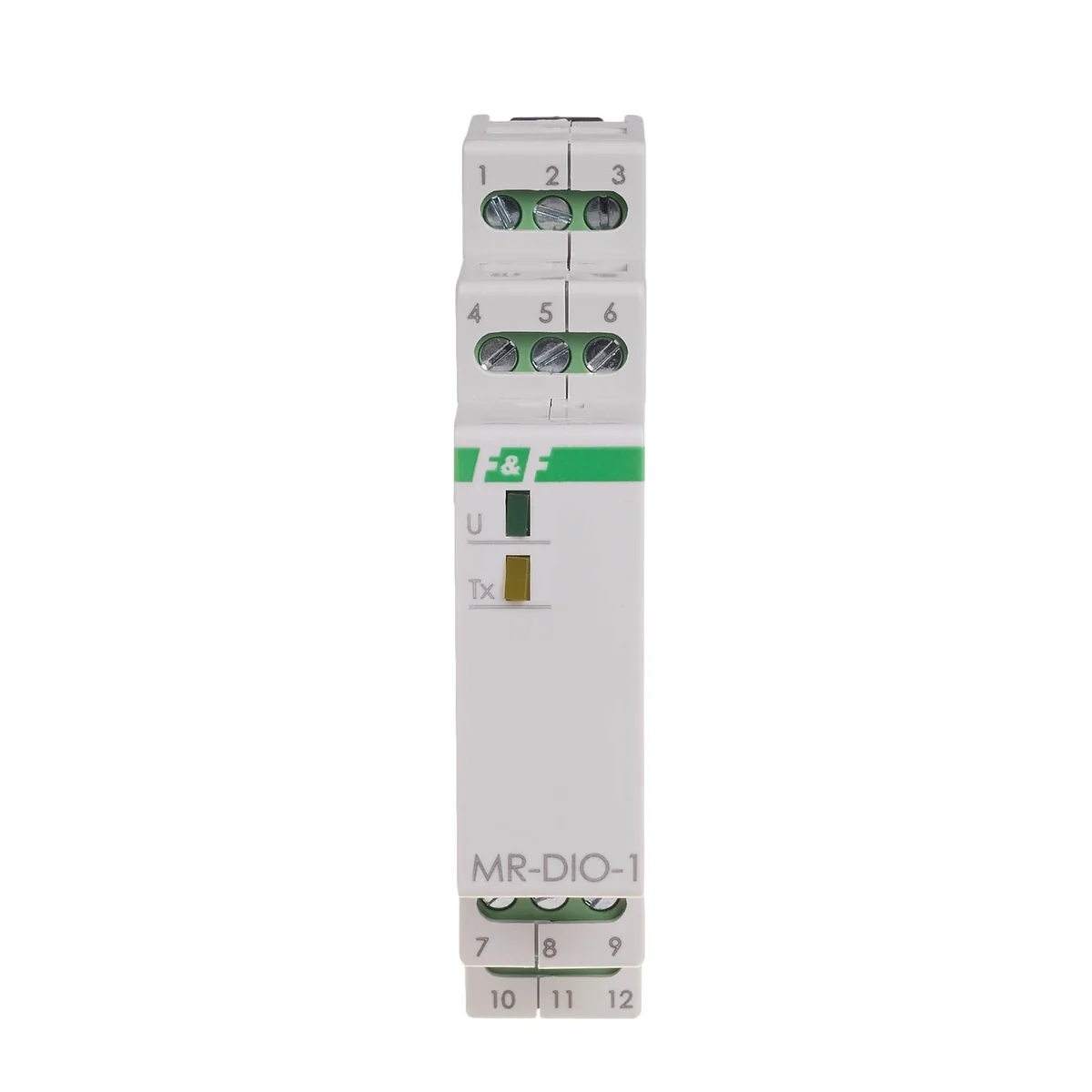

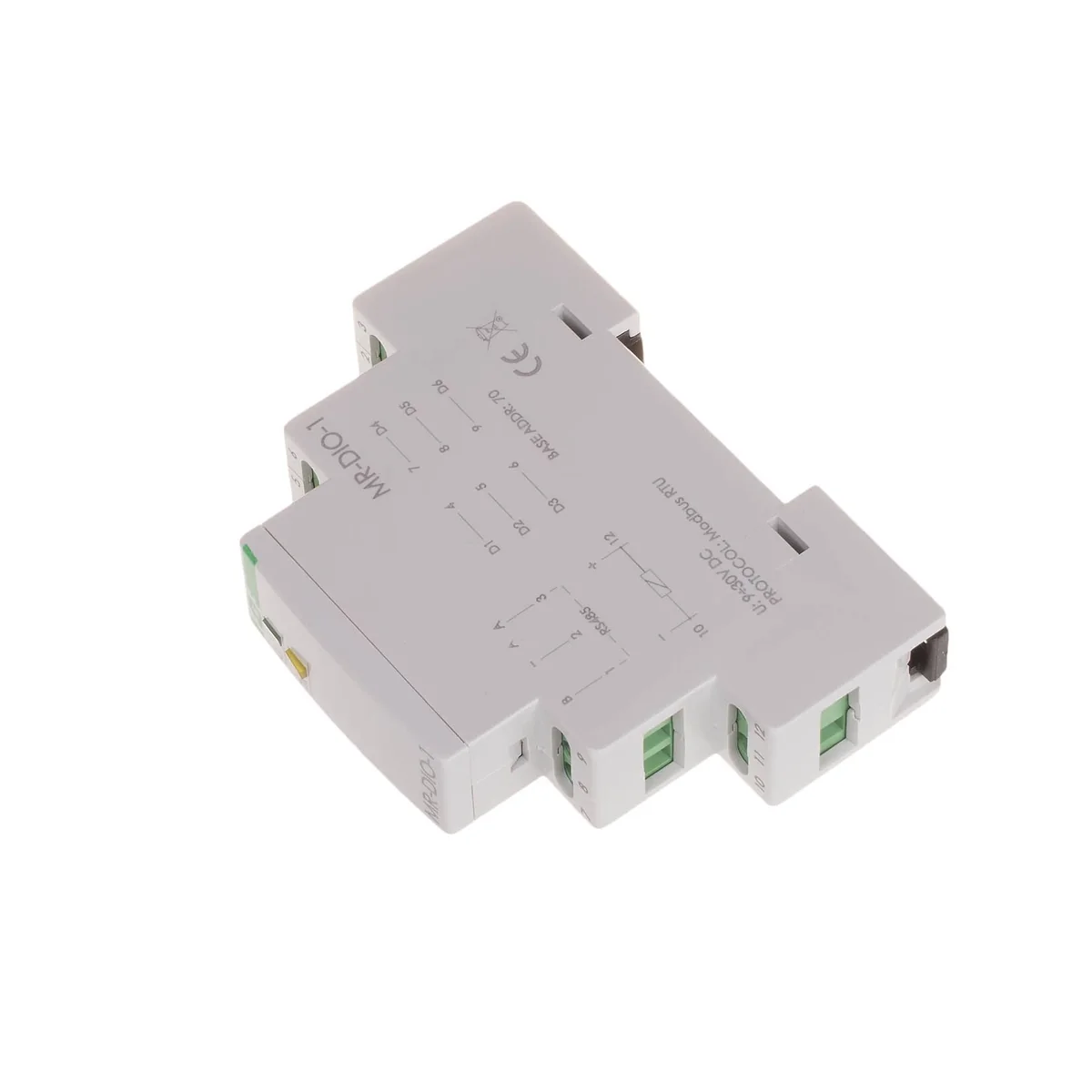

Das MR-DIO-1-Modul verfügt über 6 Universalkontakte. Jeder der Kontakte kann je nach Anschlussart ein digitaler Ein- oder Ausgang sein. Der als „potentialfreier Kontakt“ behandelte digitale Eingang wird durch Schließen des Stromkreises dieses Eingangs zum „Minus“ der Modulversorgungsspannung realisiert. Der als „Open Collector“ behandelte digitale Ausgang wird realisiert, indem der Stromkreis dieses Ausgangs mit dem „Plus“ der Versorgungsspannung des Moduls geschlossen wird. Das Modul hat die Funktion, den Zustand der Ausgänge im nichtflüchtigen lokalen Speicher zu speichern. Bei jedem Einschalten des Moduls werden die Ausgänge auf den gespeicherten Zustand zurückgesetzt. Das Lesen des Status von Kontakten oder das Setzen ihres Status erfolgt über den RS485-Port unter Verwendung des MODBUS RTU-Kommunikationsprotokolls. Alle Kommunikations- und Datenaustauschparameter sind werkseitig voreingestellt. Eine Ausnahme bildet die Netzwerkadresse des Moduls, die mit einem Mehrpositionsschalter unter der Frontplatte des Moduls eingestellt wird. Das Einschalten der Versorgungsspannung wird durch die grüne U-LED angezeigt. Der korrekte Datenaustausch zwischen dem Modul und dem anderen Gerät wird durch die gelbe Tx-LED angezeigt.
