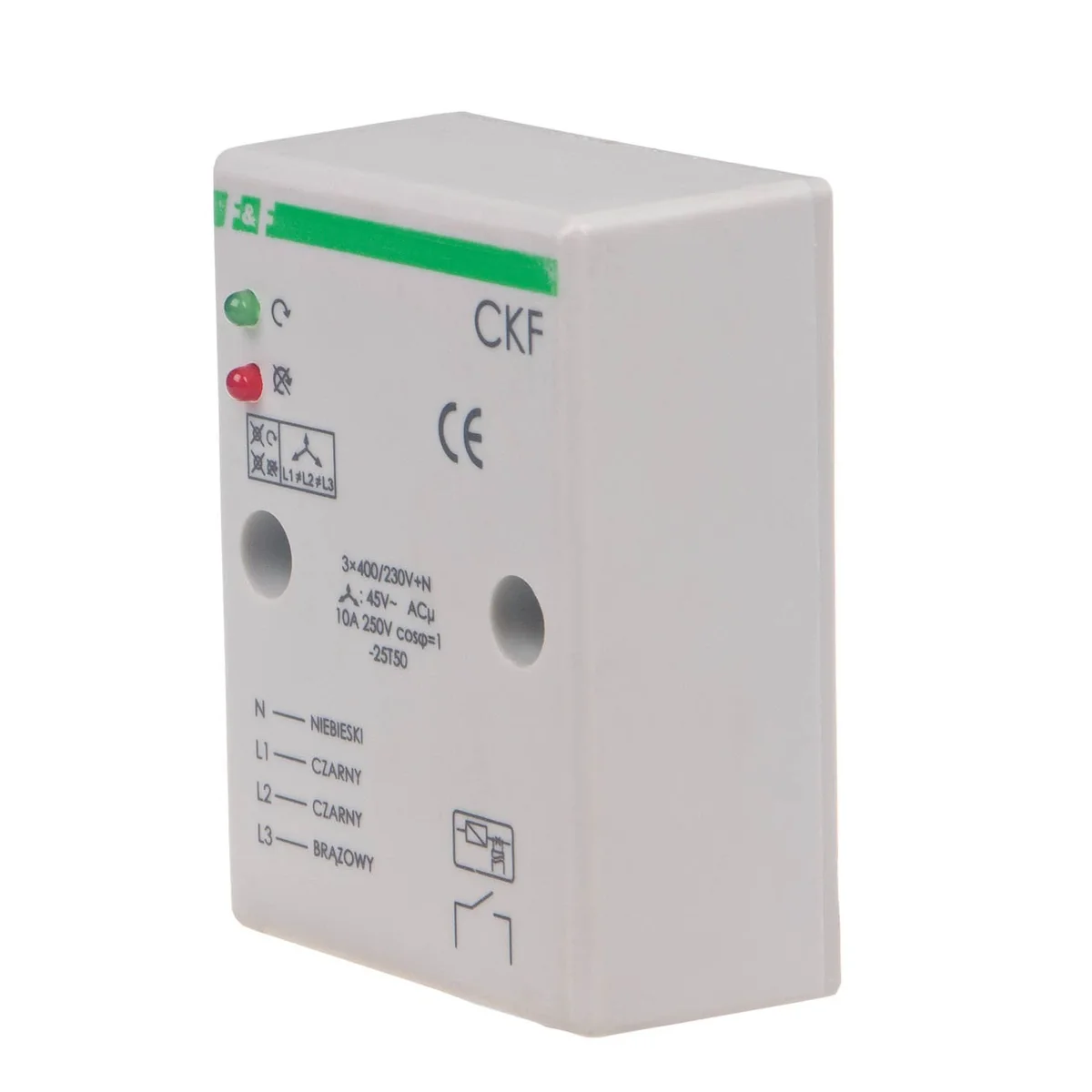

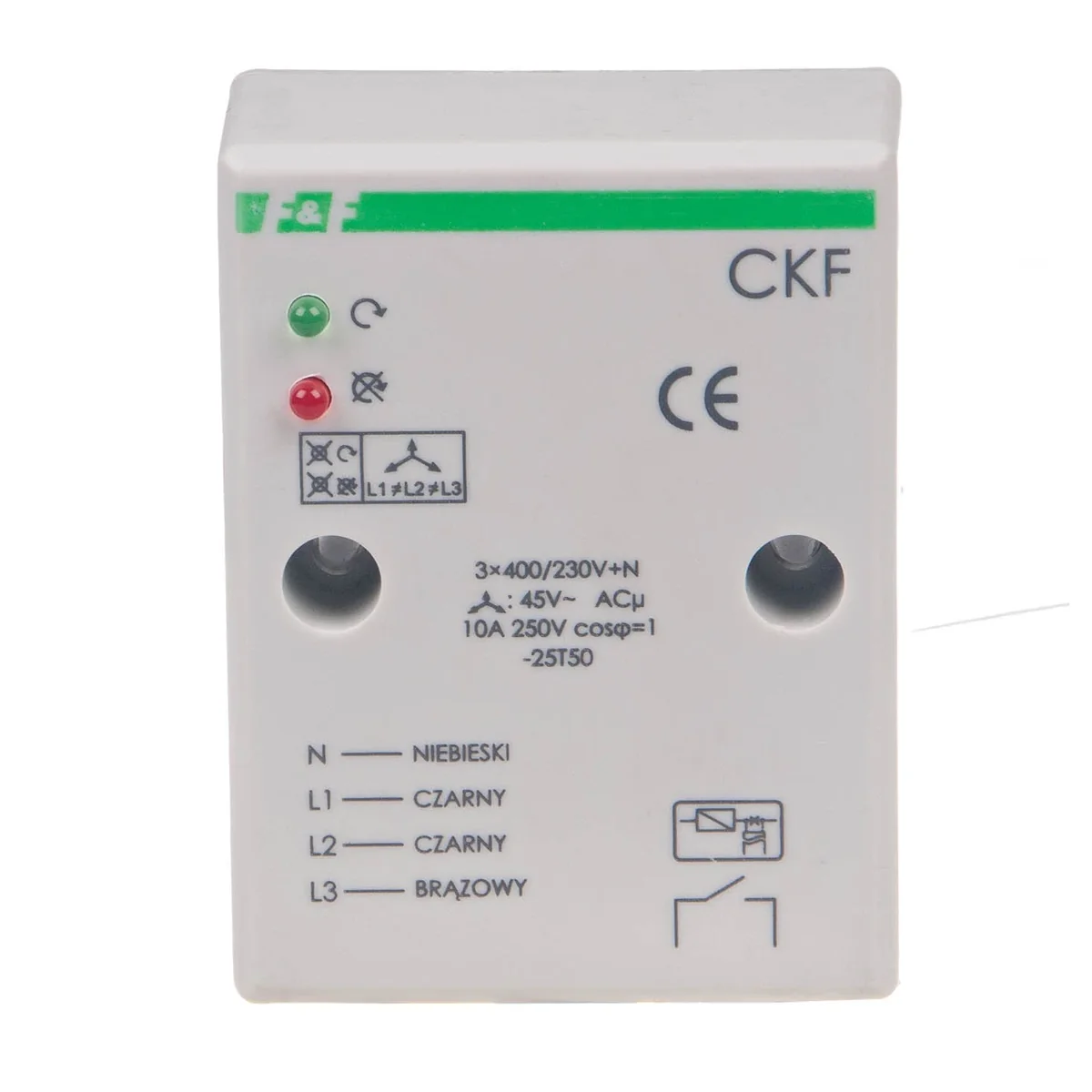

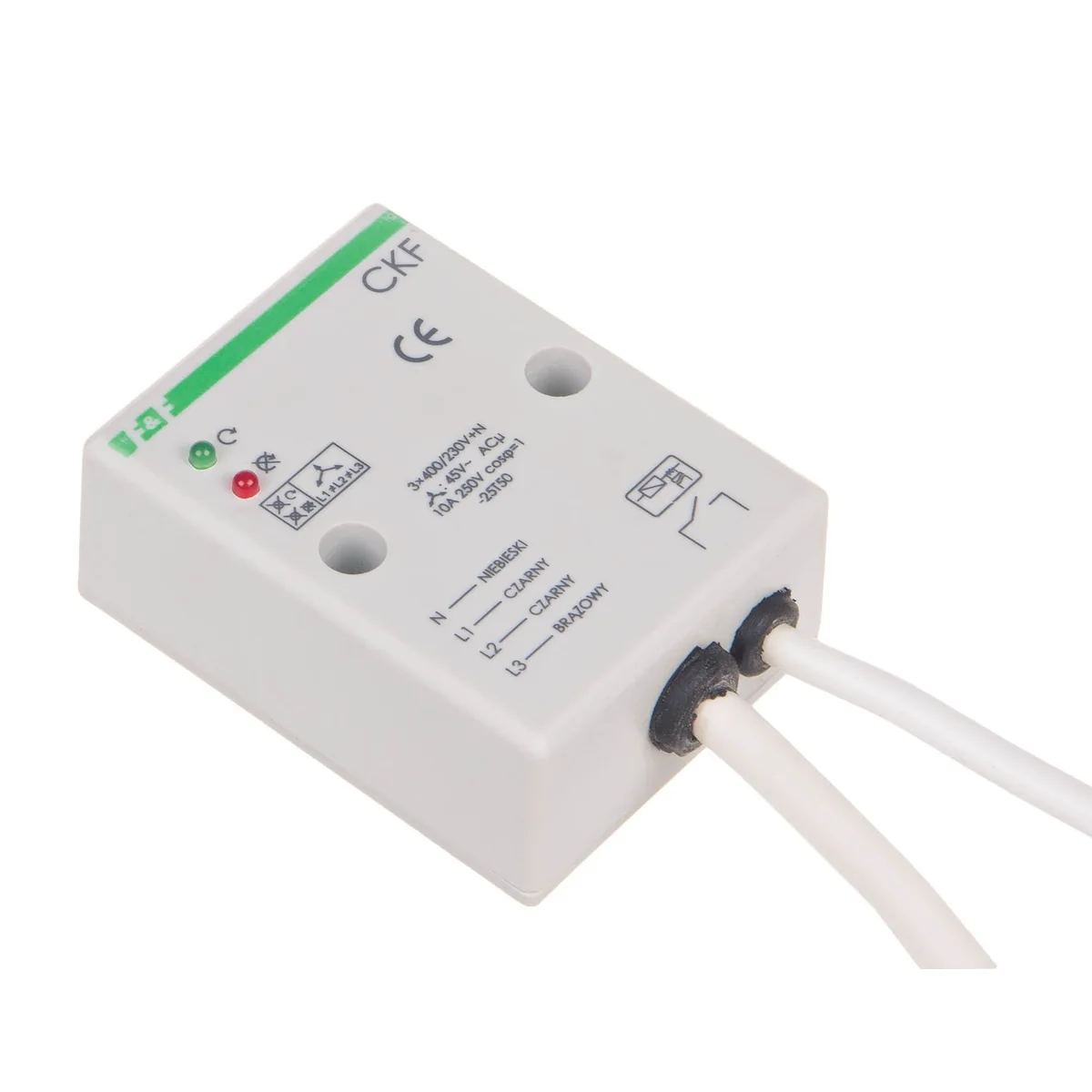

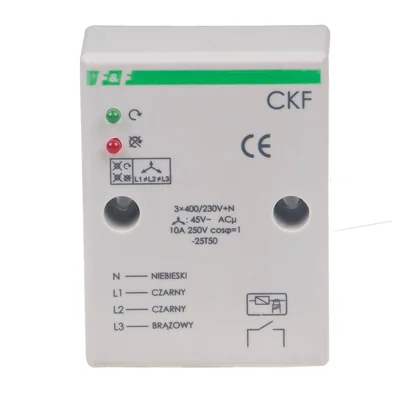

CKF-Phasenfolge- und Phasenverlustsensor CKF

Bestimmungsgemäße Verwendung
Der Phasenfolge- und Verlustsensor dient zum Schutz von Elektromotoren, die aus einem Drehstromnetz gespeist werden, bei Spannungsausfall in mindestens einer Phase oder Spannungsasymmetrie zwischen den Phasen, die zur Zerstörung des Motors führen kann, und Schutz der Drehrichtung des Motors bei Phasenwechsel vor dem Sensor.Maßnahme
Spannungsausfall in mindestens einer beliebigen Phase  oder Spannungsungleichgewicht [V] zwischen den Phasen oberhalb der Aktivierungsschwelle führt zum Abschalten des Motors. Die Abschaltung erfolgt mit einer Verzögerung von 4 Sekunden, was ein versehentliches Abschalten des Motors bei kurzzeitigem Spannungsabfall verhindert. Die Reaktivierung erfolgt automatisch, wenn  Spannungserhöhung um 5V über der Betriebsspannung  (d. h. der Wert der Spannungshysterese). Bei den oben genannten Anomalien ist das Starten des Motors nicht möglich. Im Falle einer Änderung der Phasenfolge vor dem Sensor, die zu einer unerwünschten Änderung der Drehrichtung des Motors führt, verhindert der Sensor, dass der Motor startet. Nach Wiederkehr der korrekten Phasenfolge ist eine Reaktivierung möglich.
