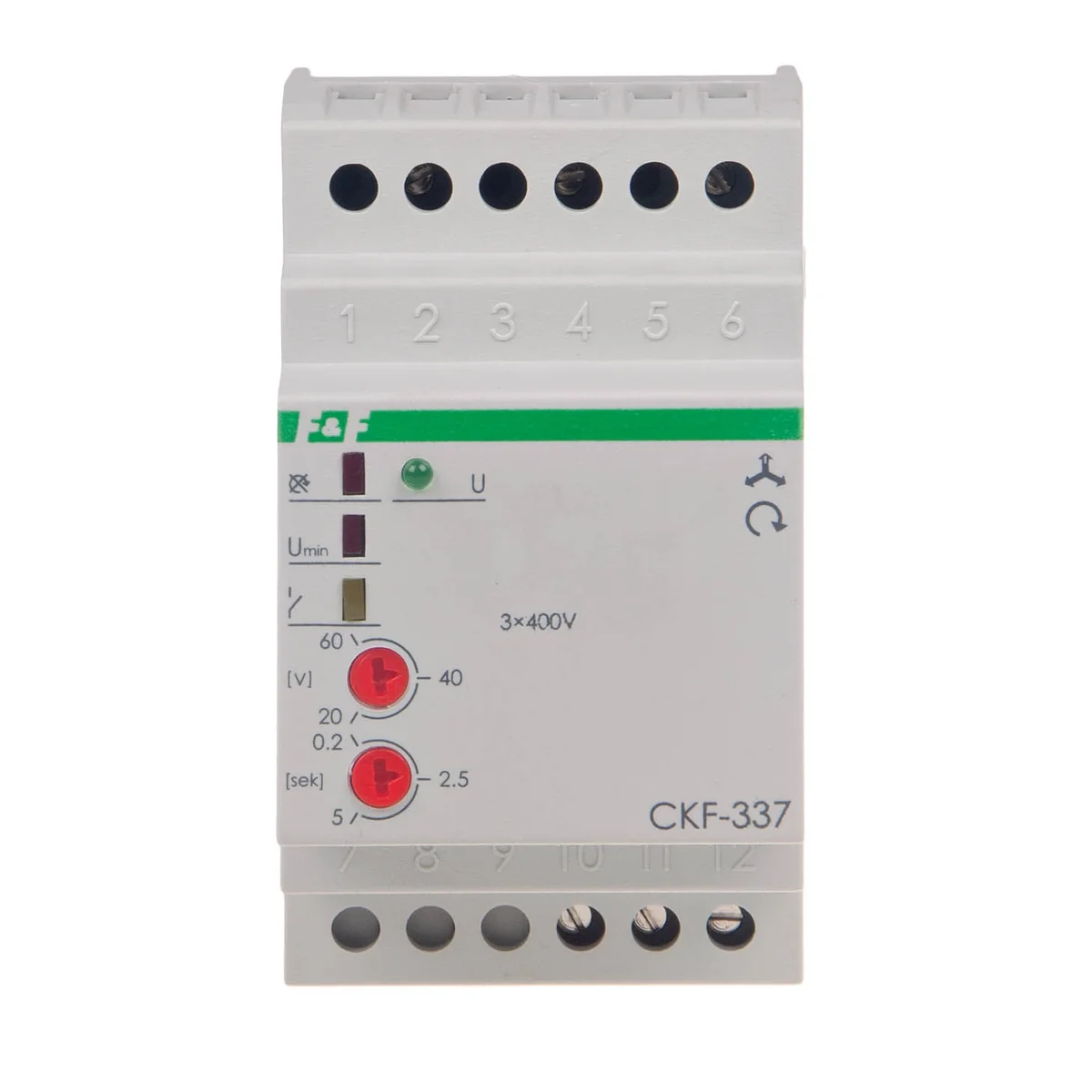

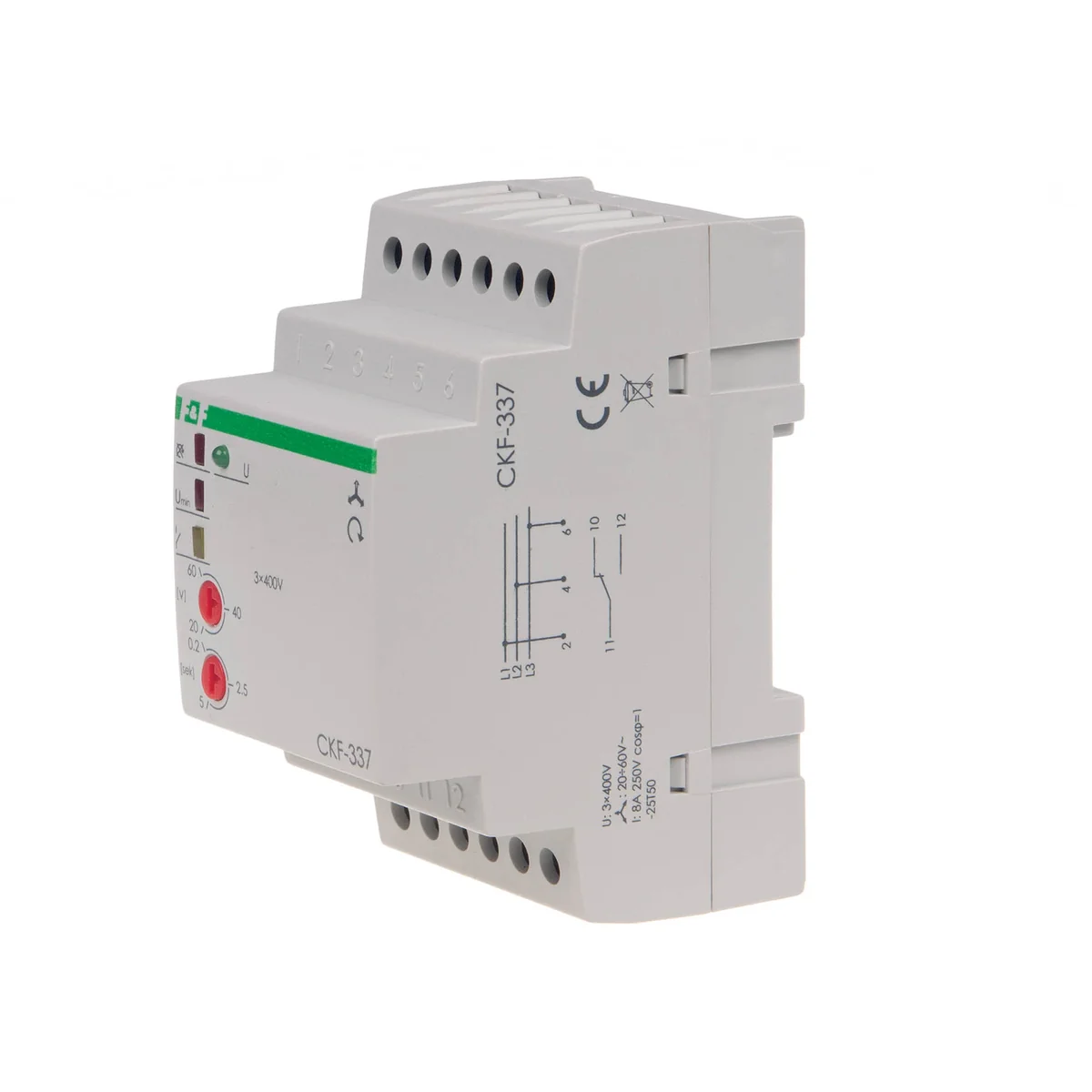

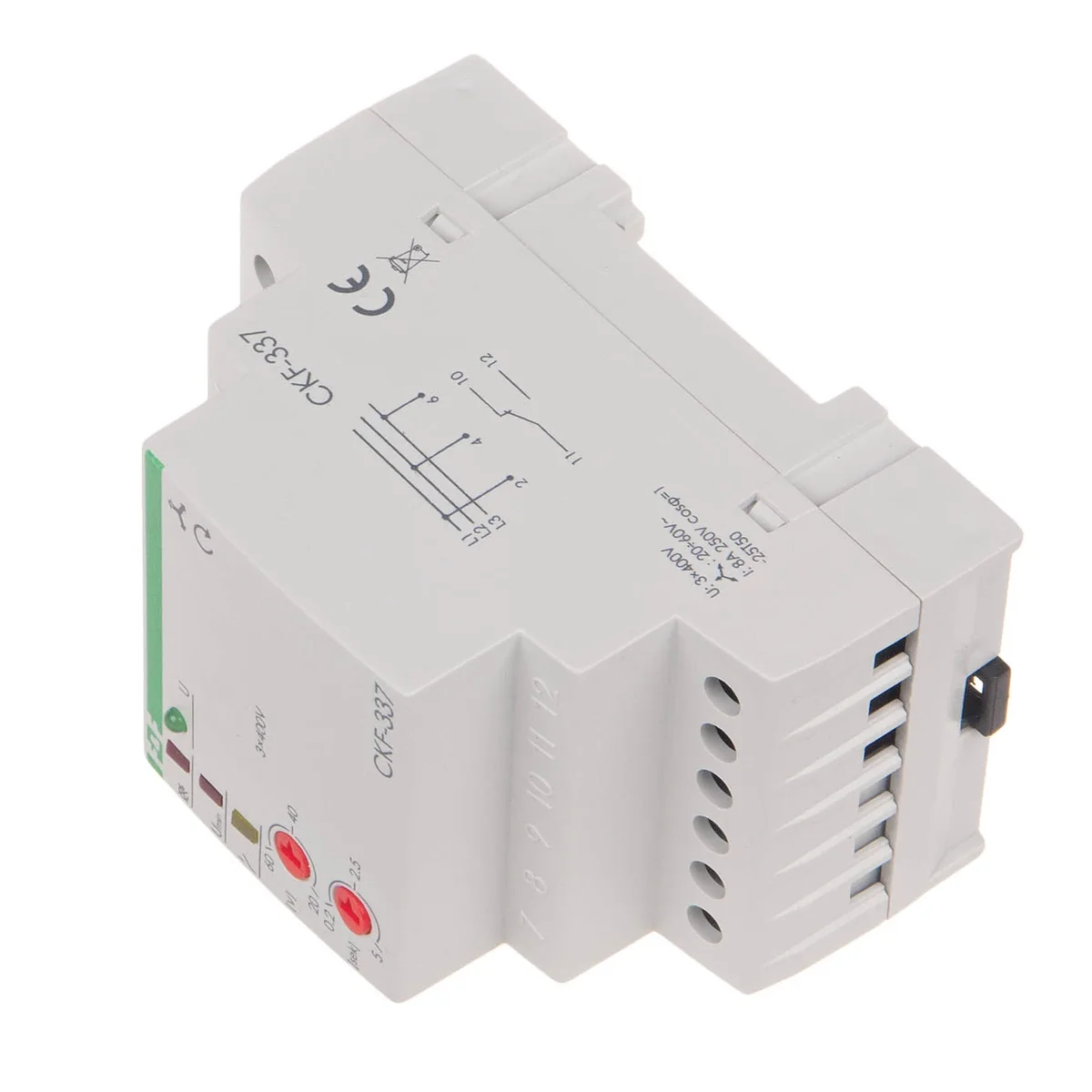

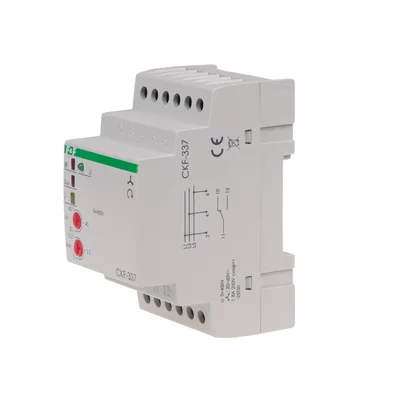

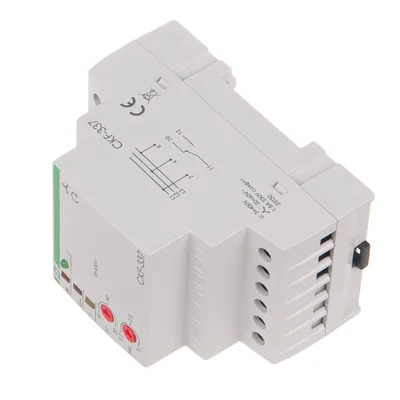

CKF-337 Phasenfolge- und Phasenverlustsensor CKF-337

Bestimmungsgemäße Verwendung
Der Phasenausfallsensor dient dem Schutz des Motors  Stromversorgung aus einem Drehstromnetz bei Spannungsausfall in mindestens einer Phase, symmetrischem Spannungsabfall in drei Phasen oder Spannungsasymmetrie zwischen den Phasen, die zu Schäden am Motor führen können, und Schutz der Drehrichtung in diesem Fall einer Änderung der Phasenfolge vor dem Sensor.
Aktion
Ein Spannungsabfall in mindestens einer oder einer beliebigen Phase oder eine Auslösespannungsasymmetrie [V] zwischen den Phasen über dem eingestellten Schwellenwert führt dazu, dass sich der Motor dreht aus. Bei einem symmetrischen Abfall der Phase-Phase-Spannung in allen drei Phasen unter 320 V wird der Motor ebenfalls abgeschaltet. Die Abschaltung erfolgt mit einer vom Benutzer einstellbaren Verzögerung (0, 2×5 Sek.). Die Reaktivierung erfolgt automatisch, wenn die Asymmetrie um 5 V unter den eingestellten Schwellenwert (d. h. um den Wert der Spannungshysterese) fällt. Bei den oben genannten Anomalien ist das Starten des Motors nicht möglich. Im Falle einer Änderung der Phasenfolge vor dem Sensor, die zu einer unerwünschten Änderung der Drehrichtung des Motors führt, verhindert der Sensor, dass der Motor startet. Nach Wiederkehr der korrekten Phasenfolge ist eine Reaktivierung möglich.
