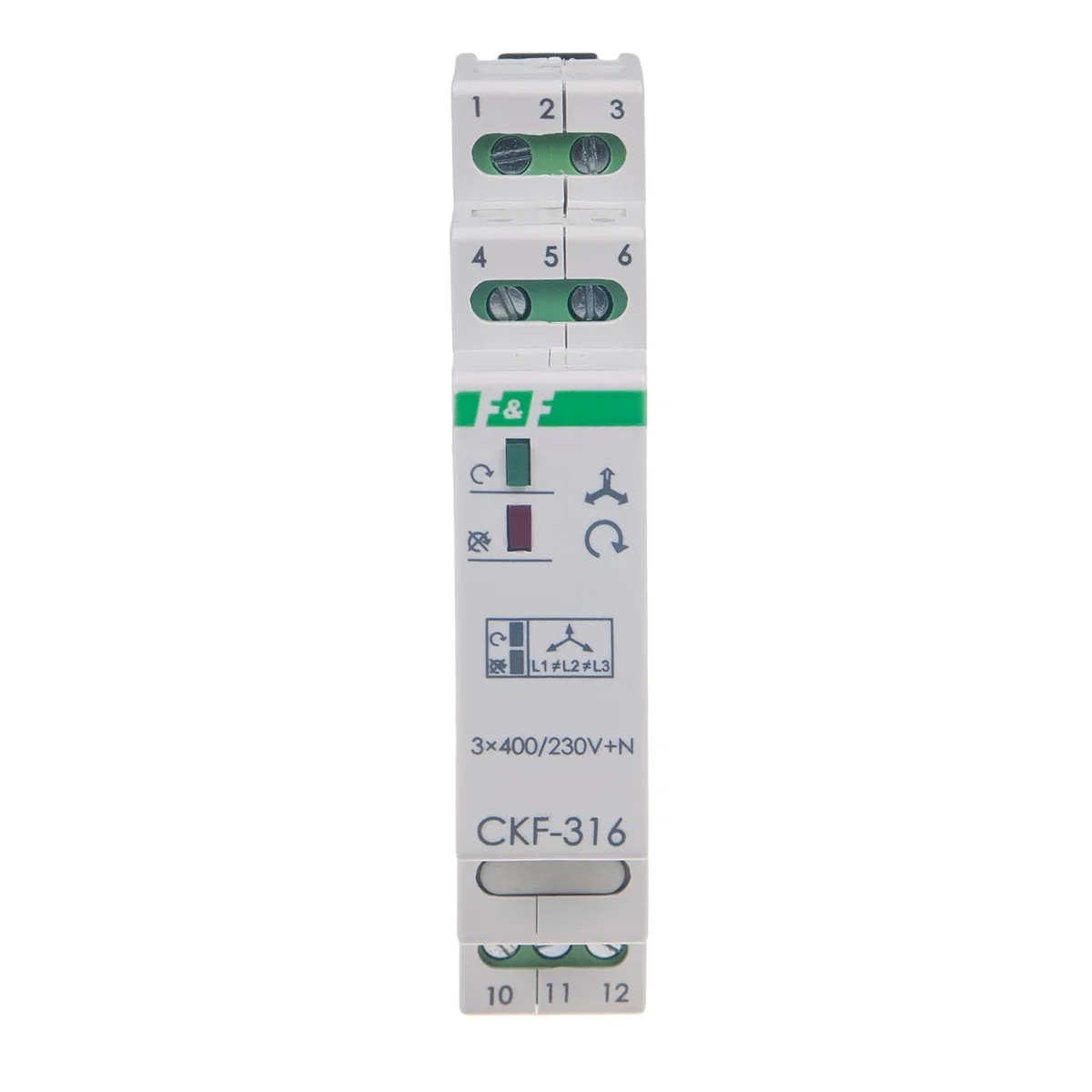

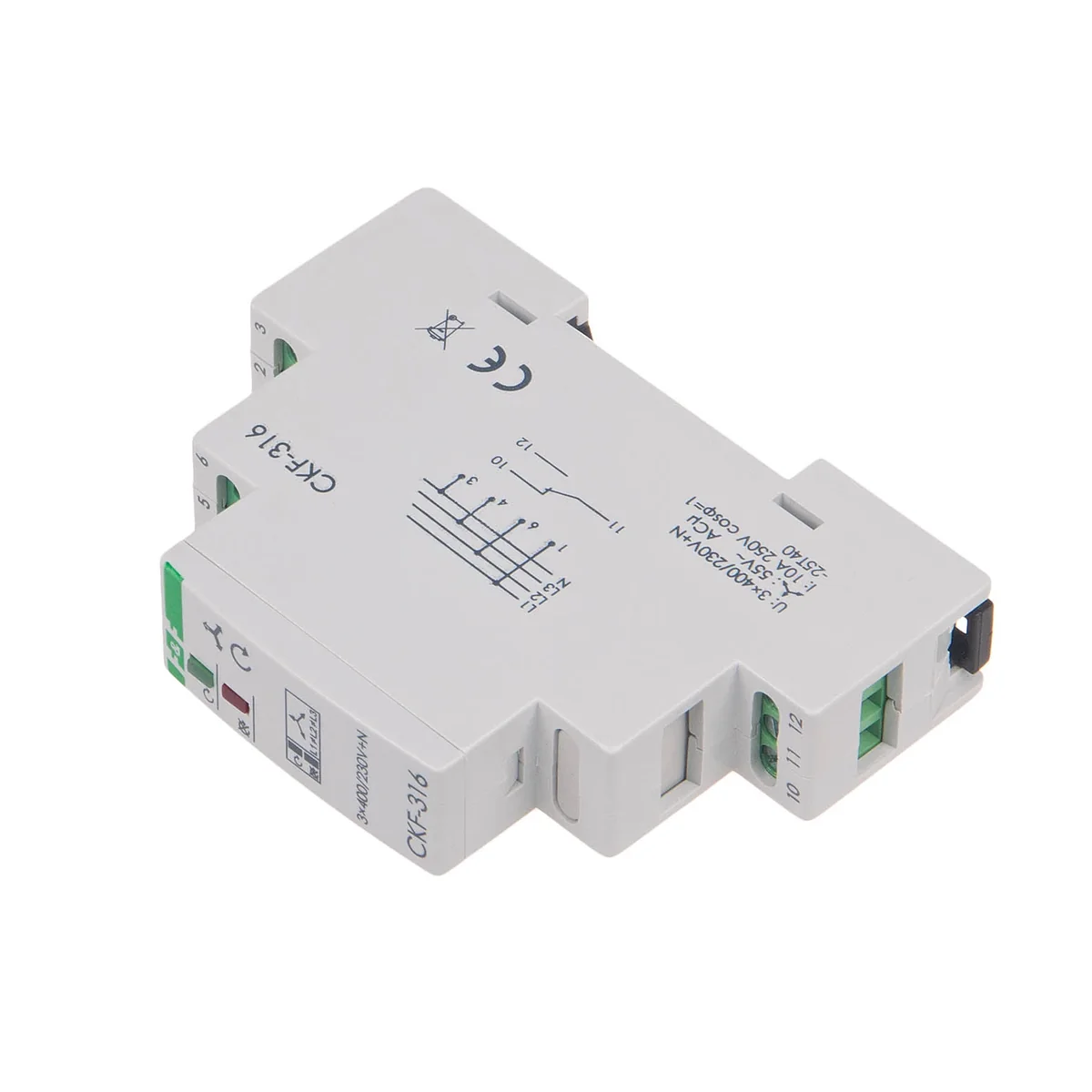

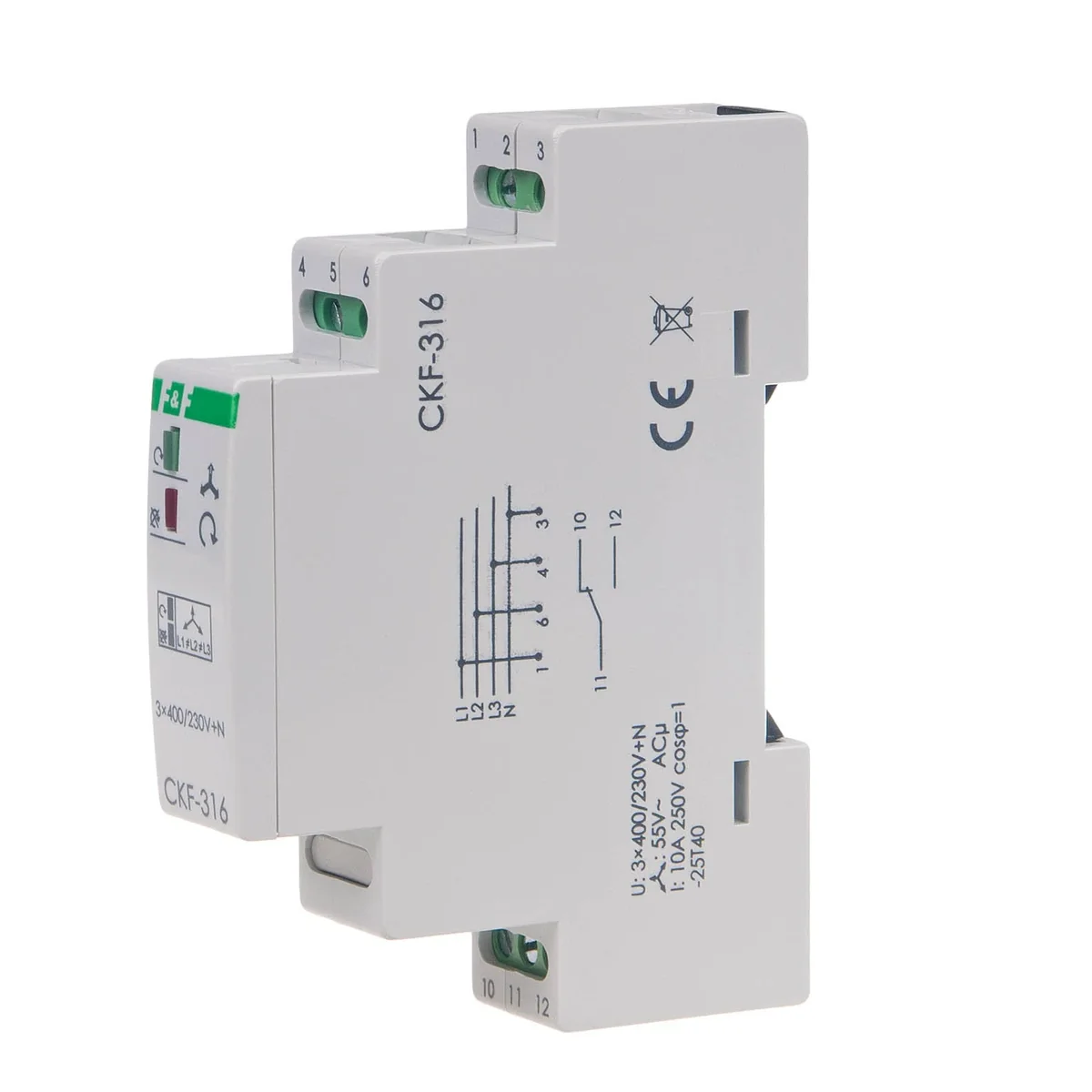

CKF-316 Phasenfolge- und Phasenverlustsensor CKF-316

Místní index:
APL151FIFQ
Katalogové číslo.:
CKF-316
EAN kód:
5908312593164
Výrobce: F&F
Spannungsasymmetrie der Auslösung [V]: 55
Spannungshysterese [V]: 5V~
Anzahl der Kontakte: 1S 0Ö
Cena:
100,74 zł
brutto / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
k dispozici 30 kusů.
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do žádosti o cenovou nabídku
Přidat do schránky
Vytisknout

Popis produktu

CKF-316 Phasenfolge- und Phasenverlustsensor.

Bestimmungsgemäße Verwendung
Der Phasenfolge- und Verlustsensor dient zum Schutz von Elektromotoren, die aus einem Drehstromnetz gespeist werden, bei Spannungsausfall in mindestens einer Phase oder Spannungsasymmetrie zwischen den Phasen, die den Motor beschädigen kann, und Schutz der Drehrichtung des Motors im Falle eines Phasenwechsels vor dem Sensor.
Maßnahme
Spannungsausfall in mindestens einer , jede Phase  oder Spannungsungleichgewicht [V] zwischen den Phasen oberhalb der Aktivierungsschwelle führt zum Abschalten des Motors. Die Abschaltung erfolgt mit einer Verzögerung von 4 Sekunden, was ein versehentliches Abschalten des Motors bei kurzzeitigem Spannungsabfall verhindert. Die Reaktivierung erfolgt automatisch, wenn  Spannungserhöhung um 5V über der Betriebsspannung  (d. h. der Wert der Spannungshysterese). Bei den oben genannten Anomalien ist das Starten des Motors nicht möglich. Im Falle einer Änderung der Phasenfolge vor dem Sensor, die zu einer unerwünschten Änderung der Drehrichtung des Motors führt, verhindert der Sensor, dass der Motor startet. Nach Wiederkehr der korrekten Phasenfolge ist eine Reaktivierung möglich.

Technické údaje

  • Spannungsasymmetrie der Auslösung [V]
    55
  • Anzahl der Kontakte
    1S 0Ö
  • Montage
    Auf der TH-35-Schiene
  • Laststrom [A]
    <10
  • Signalisierung falscher Phasenfolge
    rote LED
  • Betriebstemperatur [°C]
    -25-40
  • Stromversorgung
    3×400/230V+N
  • Breite der Verpackung [mm]
    20
  • PKWIU
    27.12.23.0
  • Spannungshysterese [V]
    5V~
  • Energie [W]
    0,56
  • Ausschaltverzögerung [s]
    4
  • Anschluss
    2,5-mm-Schraubklemmen
  • Energieanzeige / korrekte Phasenfolge
    LED grün
  • Abmessungen
    1 Modul (18 mm)
  • Verpackungshöhe [mm]
    150
  • Gewicht der Verpackung [kg]
    0.1

Další technické údaje

  • Ausführung des elektrischen Anschlusses
    Schraubanschluss
  • Funktion Phasenfolgeüberwachung
    Ja
  • Funktion Unterspannungserkennung
    Nein
  • Funktion Asymmetrieerkennung
    Ja
  • Min. einstellbare Rückfallverzögerungszeit
    4 s
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz
    3 ... 400 V
  • Funktion Phasenausfallerkennung
    Ja
  • Funktion Überspannungserkennung
    Nein
  • Spannungsmessbereich
    190 ... 270 V
  • Anzahl der Kontakte als Schließer
    1

Podrobnosti o výrobci

  • Výrobce
    F&F Filipowski S.K.
  • Adresa
    95-200 Pabianice Konstantynowska 79/81 Polska

Velkoobjemová balení

Typ obalu Sztuka
Množství 1 kusů.
Hmotnost (kg) 0,071
Šířka (m) 0,019
Délka (m) 0,095
Hloubka (m) 0,070
