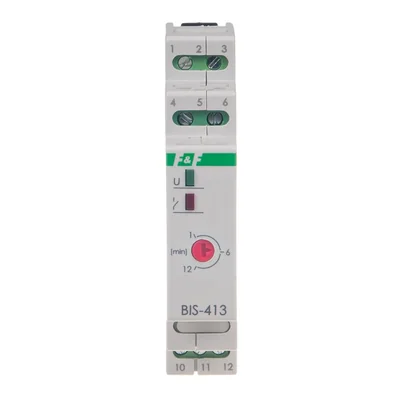

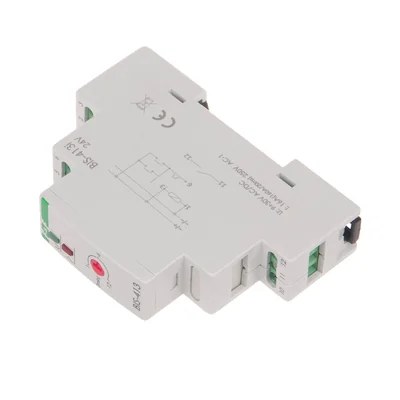

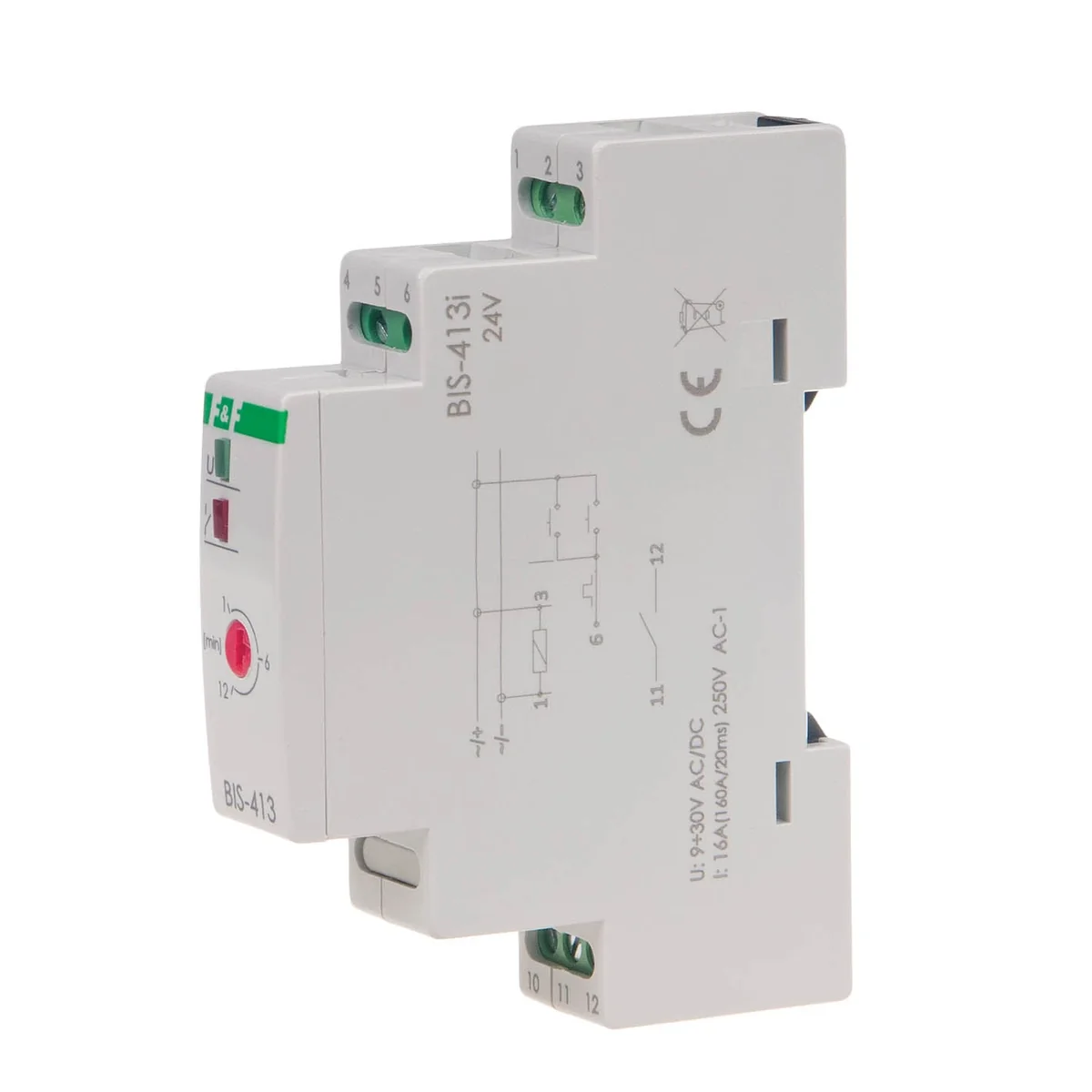

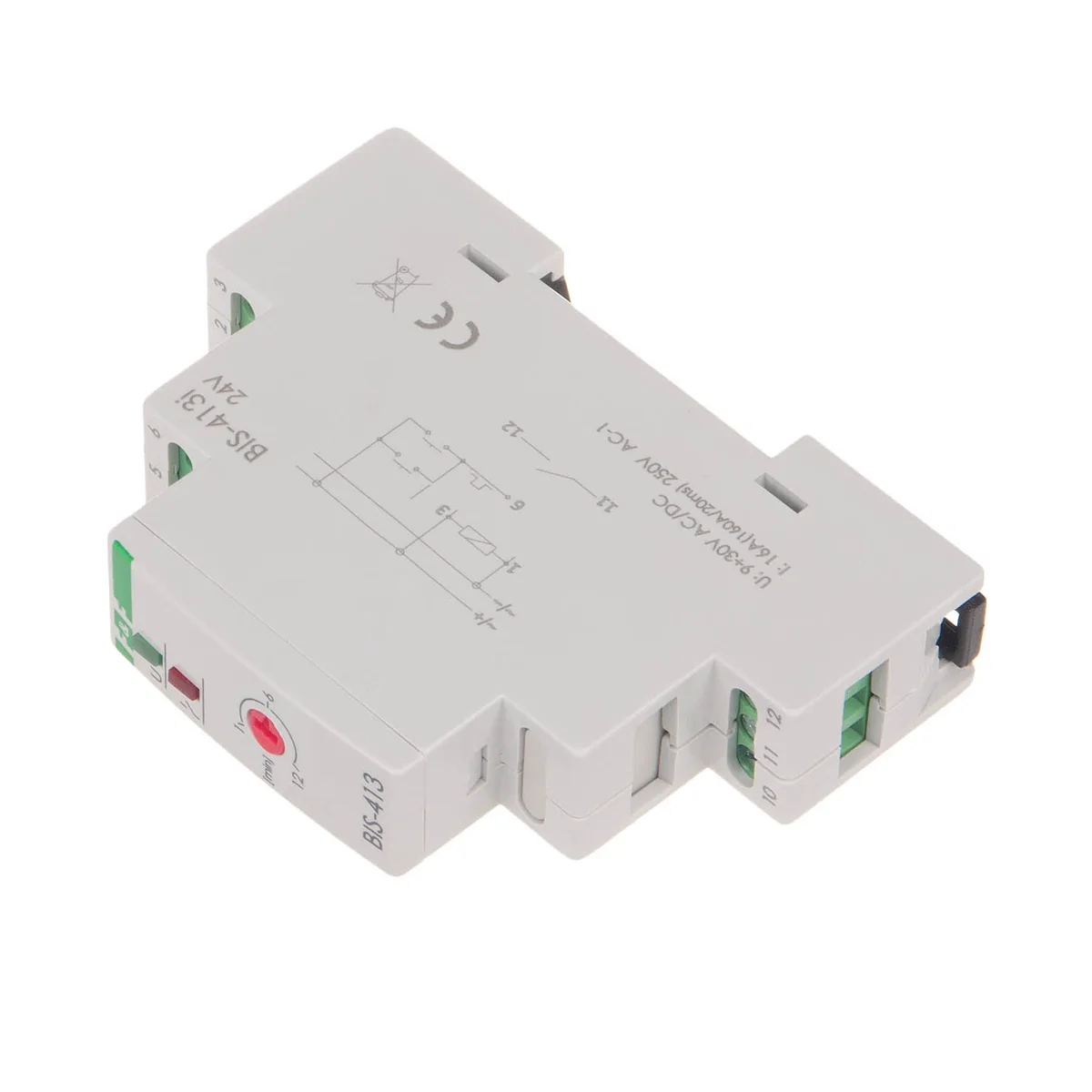

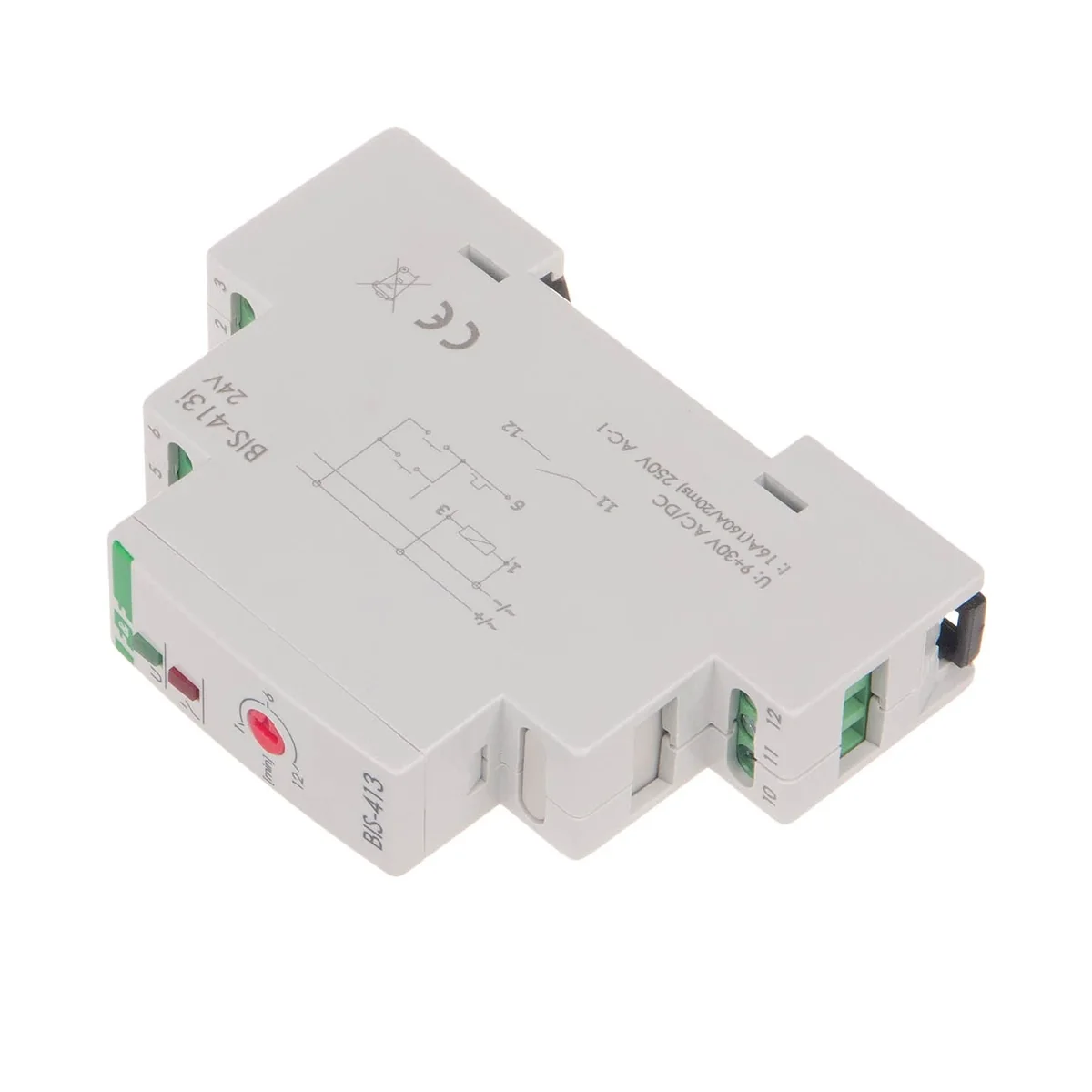

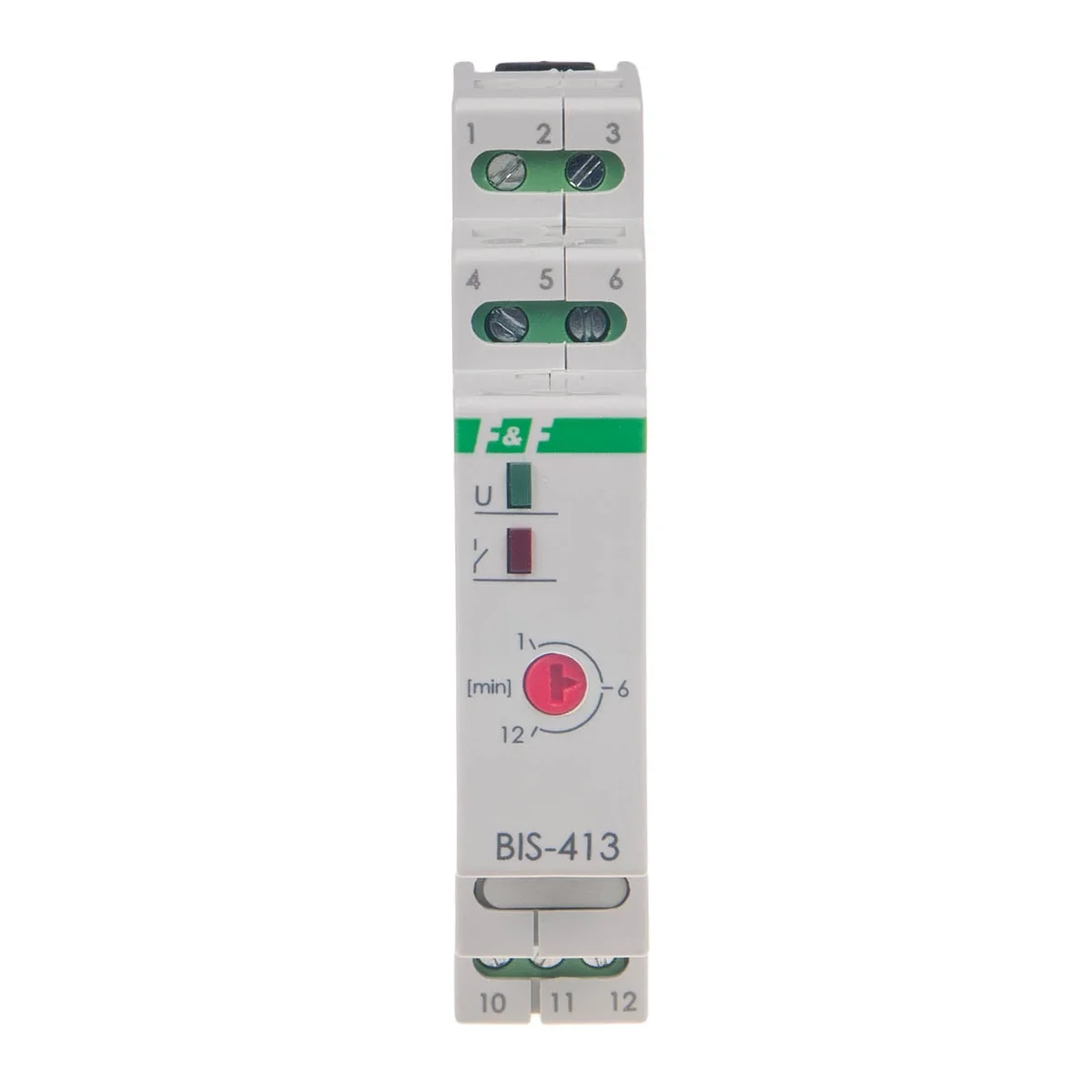

Bistabiles Relais 24V, 0,6W BIS-413-LED-24V

Relaisversion „i“ ist mit einem Kontakt ausgestattet, der für den Betrieb mit Empfängern mit hohem Anlaufstrom geeignet ist, wie zum Beispiel: LED-Leuchtstofflampen, ESL-Leuchtstofflampen, elektronische Transformatoren, Entladungslampen usw.
   < /p >

---

Zweck
Elektronisches bistabiles Relais BIS- Der Impulsschalter 413 ist ein Gerät, das das Ein-/Ausschalten von Beleuchtung oder anderen Geräten für einen bestimmten Zeitraum oder dauerhaft ermöglicht. Der Betrieb des Geräts wird durch einen oder mehrere parallel geschaltete Taster (Klingelschalter) gesteuert.

Bedienung

< p style="text-align: justify;">24V-Version:
Der Empfänger wird nach einem Stromimpuls eingeschaltet, der durch Drücken eines an das Relais angeschlossenen Tasters (Klingeltaste) verursacht wird. Der Empfänger wird nach dem nächsten Impuls oder automatisch nach der eingestellten Ausschaltzeit ausgeschaltet. Durch zweimaliges Drücken der Steuertaste innerhalb von 1 Sekunde wird die Beleuchtung dauerhaft eingeschaltet, bis der nächste Impuls gegeben wird, der das Relais ausschaltet.

Spezifikationen

< td>Rote LED < tr> < /tr>

Macht
;              BIS-413 230V	100÷265V AC
BIS-413 24V	9÷30V AC/DC
BIS-413i 230V	100÷265V AC
BIS-413i 24V	9÷30V AC/DC
Kontakt/Laststrom	< /td>
BIS-413 230V	1×NO/NC / <16A
;           BIS-413 24V	1×NO/NC / <16A
;           BIS-413i 230V	1×NO / <16 (16A/20ms)
BIS-413i 24V	1×NO / <16 (16A/20ms)
Auslöseverzögerung	0,1÷0,2s
Ausschaltzeit - einstellbar	1÷12min.
Stromanzeige	grüne LED
Betriebsanzeige
Stromverbrauch
;    Standby	0,15 W
Aktivierungszustand	0,6W
Arbeitstemperatur	-25÷50°C
Anschluss	2,5-mm-Schraubklemmen²
Anzugsdrehmoment	0,4Nm
Abmessungen	1 Modul (18mm)
Montage	auf einer 35-mm-Schiene
Schutzart	IP20
