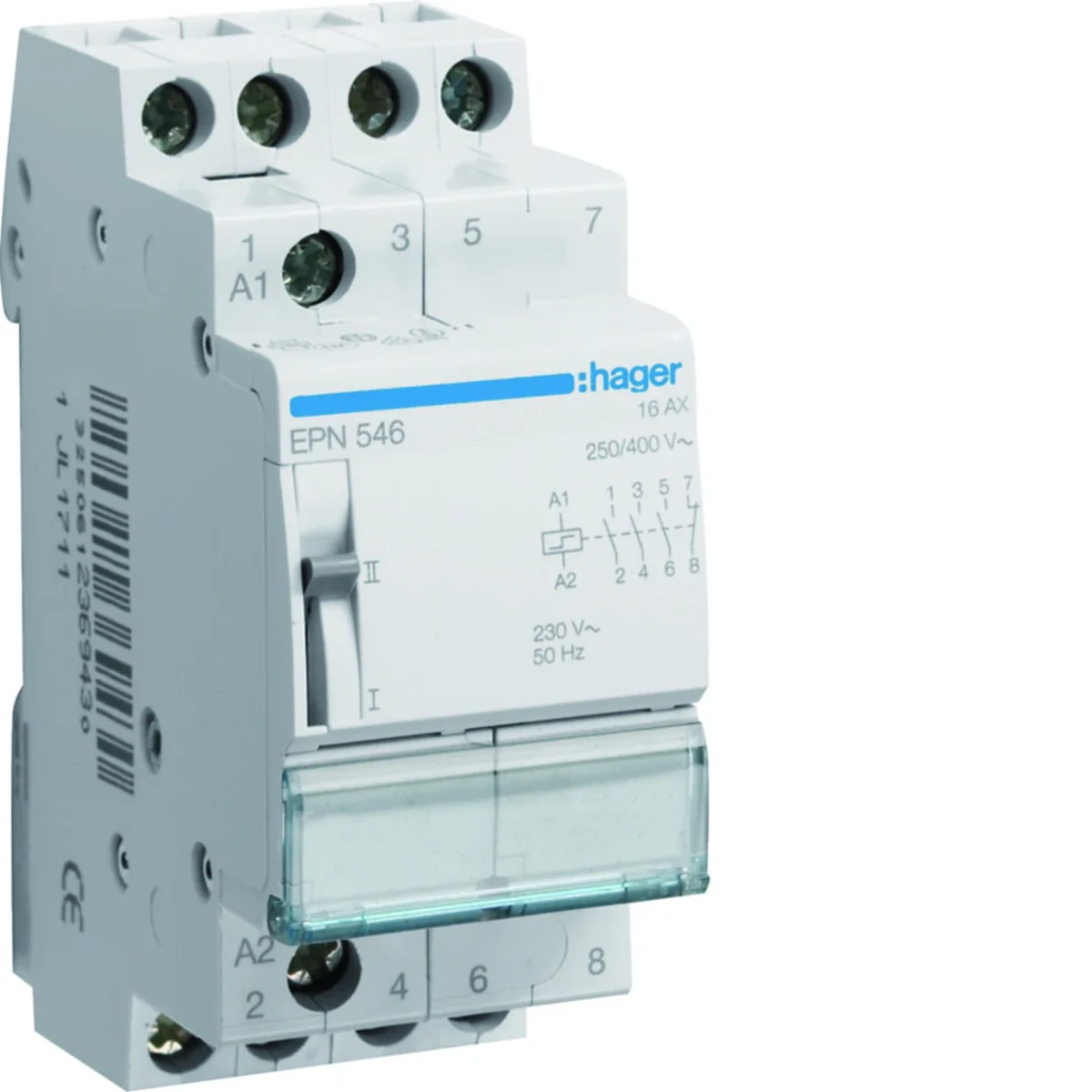

Bistabiles Relais 230VAC/110VDC 3NO+1NC 16A EPN546
Lokaler Index:
APP008HAGE
Katalognummer:
EPN546
EAN-Code:
3250612369430
Hersteller:
HAGER
Nennfrequenz [Hz]: 60
Tiefe [mm]: 63
Maximale Eingangsleistung [VA] Maximale Ausgangsleistung [W: 55
Preis:
51,33 €
brutto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken
Fragen Sie nach dem Produkt
Produktbeschreibung
Bistabiles Relais:
- 3NO+1NC,
- zur Steuerung von Stromkreisen bis maximal 16A,
- Möglichkeit Zentrales Ein- und Ausschalten,
- Möglichkeit zum Anschluss von Hilfskontakten,
- Einschaltzustandsanzeige und Handhilfsbetätigung.
Technische Daten
-
Nennfrequenz [Hz]60
-
Maximale Eingangsleistung [VA] Maximale Ausgangsleistung [W55
-
Steuerspannung AC [V]230
-
Nennstrom [A]16
-
SchutzgradIP20
-
Breite [mm]35
-
Höhe [mm]83
-
Betriebstemperaturbereich [°C]von -5 bis 40
-
Anzahl der Module2
-
Manuelle SteuerungJa
-
Leiterquerschnitt (Leine) [mm²]1 - 6
-
PKWIU27.12.24.0
-
Tiefe [mm]63
-
Anzugsmoment [Nm]1,6
-
Nennisolationsspannung [V]400
-

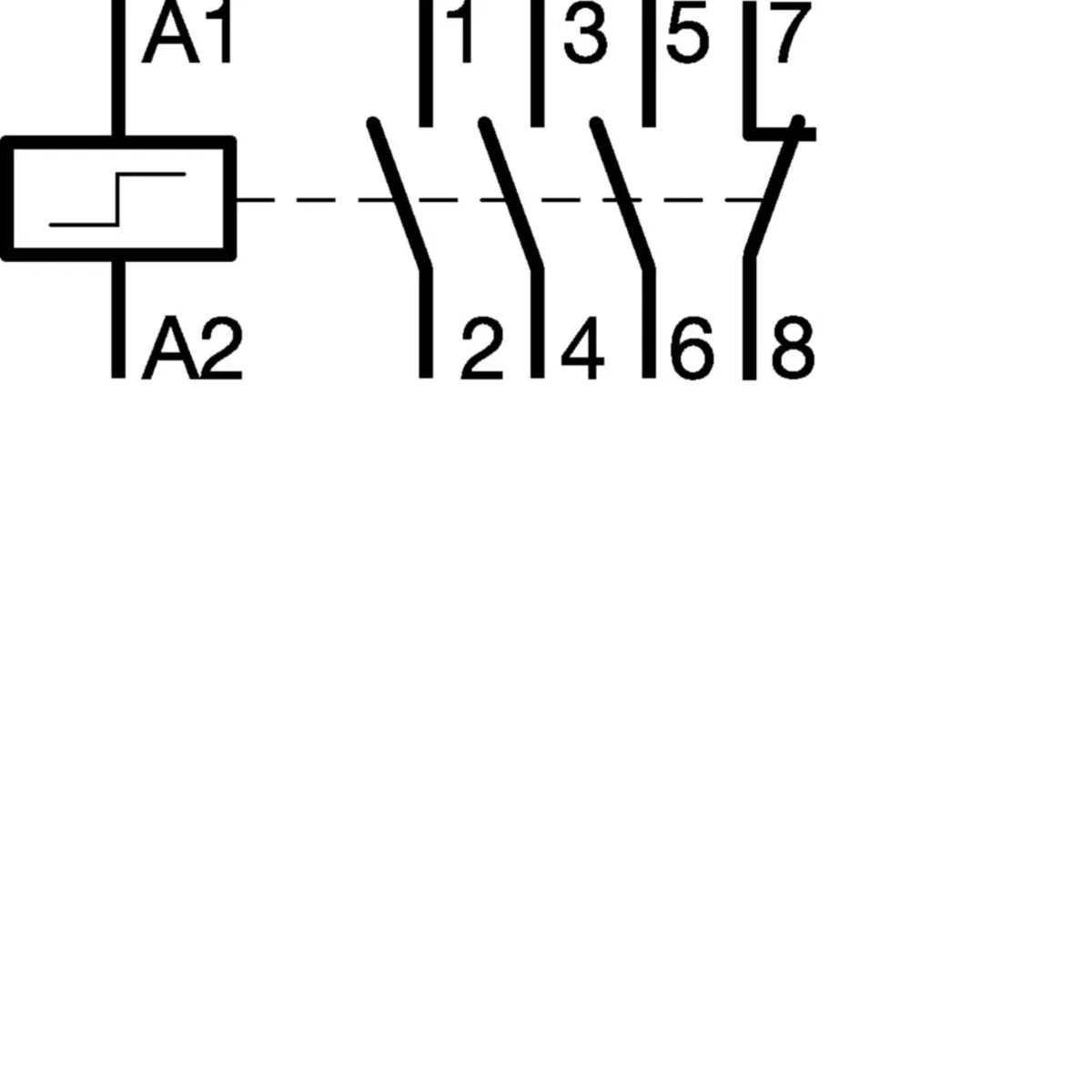

Art des Kontakts3NO + 1NC
-
Verlustleistung [W]3,6
-
VerbindungstypMit einer Schraube
-
Mechanische Festigkeit (Anzahl der Zyklen)500000
-
Nennverbindungsspannung [V]250/400
-
Einstellung [A]16
-
Lagertemperatur [°C]Von -40 bis 80
-
Leiterquerschnitt (Draht) [mm²]1,5 - 10
Weitere technische Daten
-
Funktionmechanisch Schalter
-
Breite in Teilungseinheiten35
-
Anzahl der Kontakte als Schließer3
-
Anzahl der Kontakte als Wechsler0
-
Steuerspannungsart 1AC
-
Steuerspannung 2110 ... 110 V
-
Frequenz der Steuerspannung 250 ... 60 Hz
-
Versorgungsspannung250 ... 400 V
-
Max. Schaltstrom (cos phi = 0,6)16 A
-
MontageartDIN-Schiene
-
Einbautiefe63 mm
-
Anzahl der Kontakte als Öffner1
-
Steuerspannung 1230 ... 230 V
-
Frequenz der Steuerspannung 150 ... 60 Hz
-
Steuerspannungsart 2DC
-
Bemessungsschaltstrom16 A
-
Spannungsart der VersorgungsspannungAC
Großpackungen
| Eine Art Paket | Karton | Pakiet | Paleta | |
| Menge | 1 stk. | 1 stk. | 60 stk. | 1440 stk. |
| Gewicht (kg) | 0,260 | 0,280 | 17,180 | 435,320 |
| Breite (m) | 0,095 | 0,080 | 0,310 | 0,800 |
| Länge (m) | 0,080 | 0,040 | 0,215 | 1,050 |
| Tiefe (m) | 0,040 | 0,095 | 0,360 | 1,200 |
