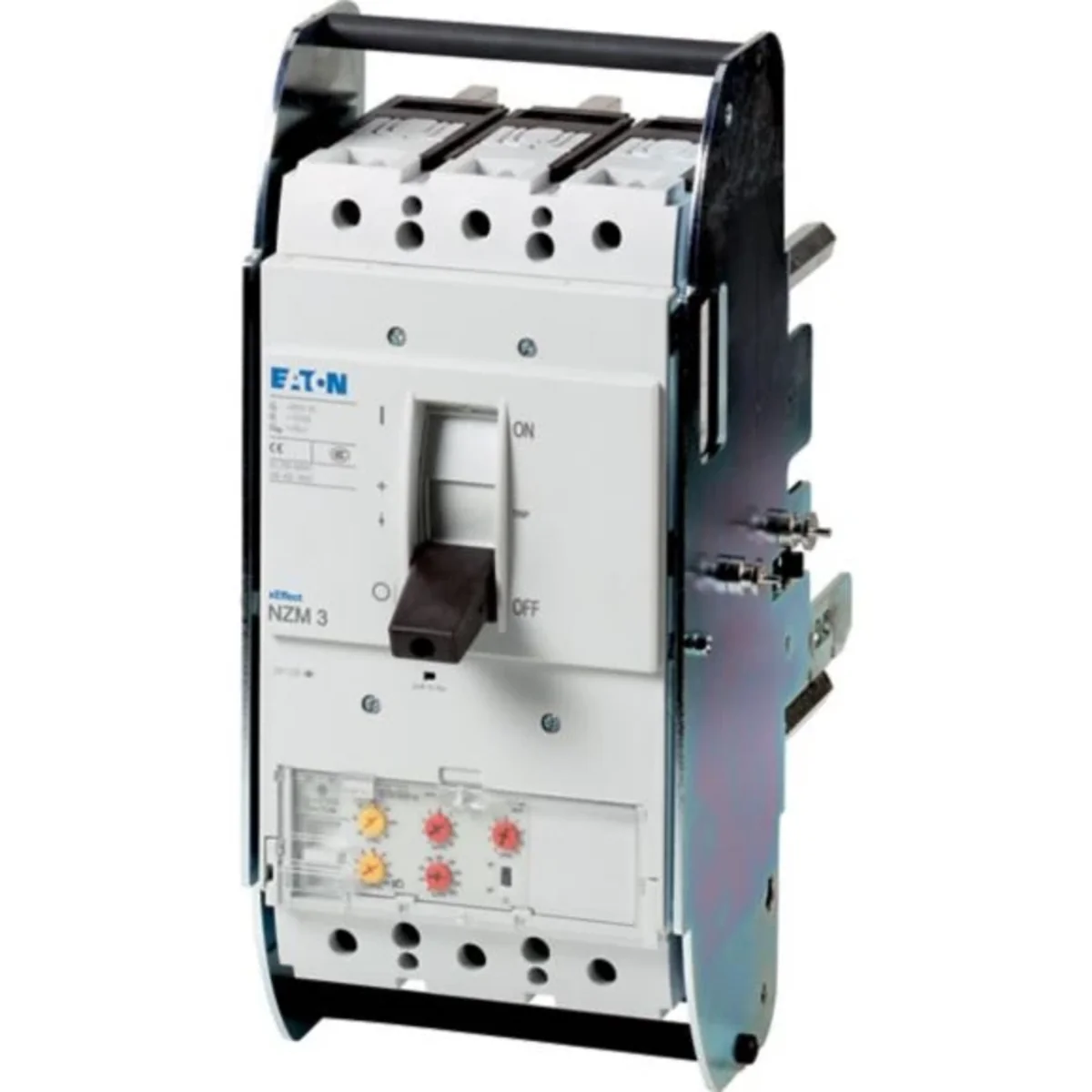

Leistungsschalter der Serie NZM..-VE sind mit nur vier kompakten Baugrößen für alle Anwendungen geeignet und für den IEC-Markt geeignet. Der Aufbau ist durch modulare Funktionsgruppen stets flexibel. Mit elektronischem Auslöser für Anlagen- und Kabelschutz, selektiven und Generatorschutz, zeitverzögerten Überlast- und Zeitschutz und unverzögerten Kurzschlussschutz. Tipps: RMS- und thermische Gedächtnismessung, einstellbare Zeitverzögerungseinstellung tr: 2-20s bei 6xIr und unendlich (ohne Überlastauslösung), einstellbare Verzögerungszeit tsd: Schritte: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms, i2t-Konstantfunktion: umschaltbar

Anzahl der Pole

3
Nennstrom [A]

400
Verbindungskapazität [kA]

150

Montage

Auswurftechnik
Serie

Installations-, Kabel-, Selektiv- und Generatorschutz

Weitere technische Daten

Bemessungsdauerstrom Iu

400 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz

150 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

400 ... 4000 A
Integrierter Erdschlussschutz

Nein
Gerätebauart

Einbaugerät Einschubtechnik
Hutschienenmontage optional

Nein
Anzahl der Hilfskontakte als Schließer

0
Mit Ausgelöstmelder

Nein
Polzahl

3
Ausführung des Betätigungselements

Kipphebel
Motorantrieb integriert

Nein
Schutzart (IP)

IP20

Bemessungsspannung

690 ... 690 V
Überlastauslöser Stromeinstellung

200 ... 400 A
Einstellbereich des unverzögerten Kurzschlussauslösers

800 ... 4400 A
Anschlussart Hauptstromkreis

Schraubanschluss
Geeignet für Hutschienenmontage

Nein
Anzahl der Hilfskontakte als Öffner

0
Anzahl der Hilfskontakte als Wechsler

0
Mit integriertem Unterspannungsauslöser

Nein
Position des Anschlusses für Hauptstromkreis

vorne
Komplettgerät mit Schutzeinheit

Ja
Motorantrieb optional

Ja

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
E-Mail

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
Steueridentifikationsnummer

5841022327
GLN

5900009970944

Eine Art Paket		Skrzynia
Menge	1 stk.	1 stk.
Gewicht (kg)	17,989	18,205
Volumen (m3)	0,017	0,017
Breite (m)	0,185	0,185
Länge (m)	0,260	0,260
Tiefe (m)	0,346	0,346
