3-Phasen-Spannungsrelais 230/400 V AC Typ: PNM-32 EXT10000106-WPL

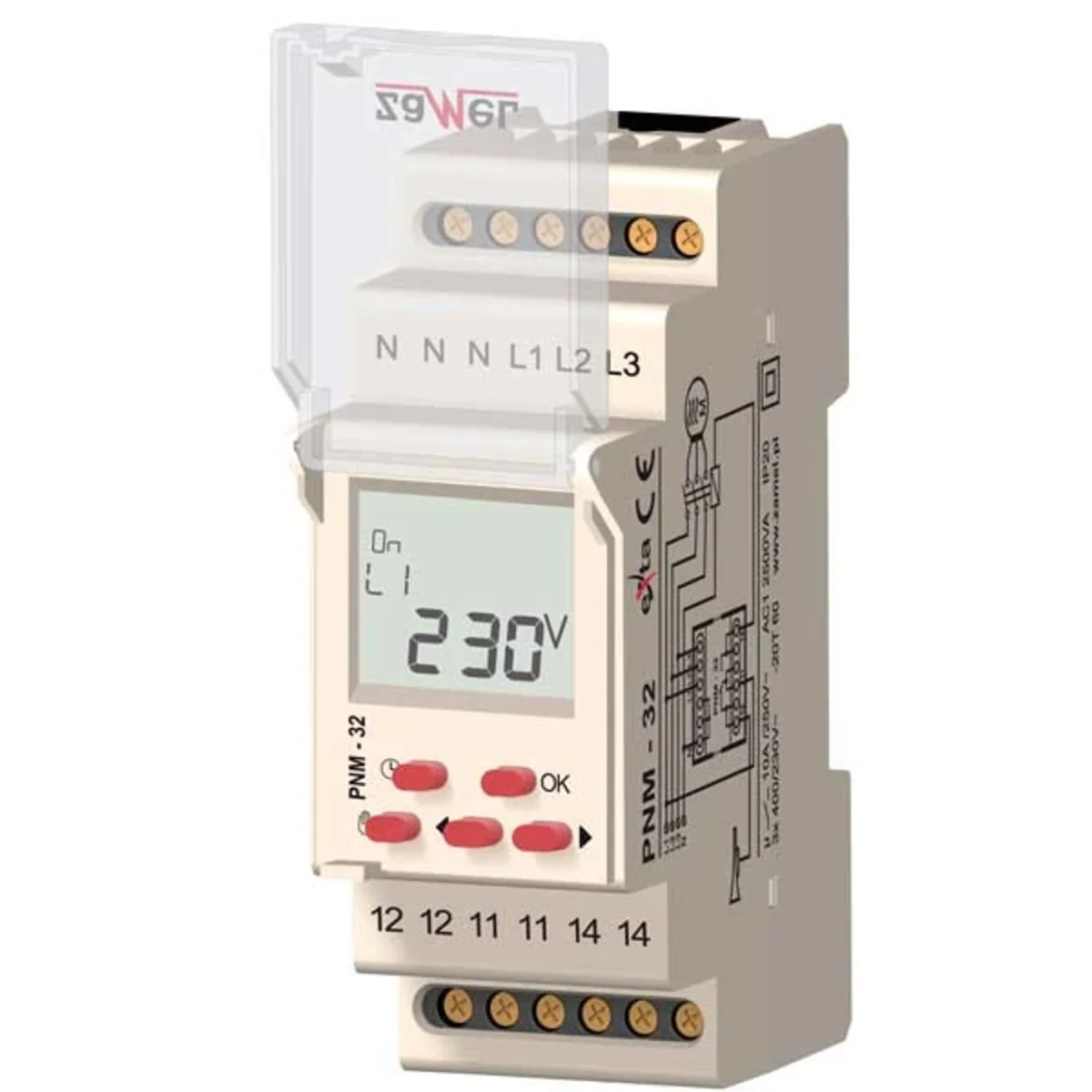

Spannungsrelais PNM-32 zur Spannungswertkontrolle und zum Schutz von Dreiphasenempfängern. Der Benutzer kann den minimalen und maximalen Spannungswert, die Hysterese, die Asymmetrie und die Ein- und Ausschaltverzögerung programmieren. Das System erkennt Spannungsunsymmetrie und falsche Phasenfolge. LCD-Display und Tastatur ermöglichen die Visualisierung von Netzwerkparametern und eine einfache Programmierung.

Technische Daten:

< li> Maximale Kontaktspannung: 250 V
• Einstellbereich der Spannungsschwelle (U_min): 170 ÷ 225 V
• Verwendungskategorie: AC1
• maximale Relaisleistung: 4000 VA
• Einstellbereich der Spannungsschwelle (U_max): 235 &teilen; 290 V
• Kontaktanordnung: 1NO / NC
• Relaisstrom: 16 A
• Nennstromaufnahme: 60 mA
• IP-Schutzart : 20
• Gehäusemontage: TH35-Schiene
• Stromversorgungsklemmen: L1, L2, L3, N
• Nennspannung der Stromversorgung: 230 / 400 V ~< /li>
• Versorgungsspannungstoleranz: -15 ÷ +10 %
• Nennfrequenz: 50 / 60 Hz
• Nennstromaufnahme: 2 W / 14 VA
• Anzeige des gemessenen Spannungspegels: LCD-Display
• Relaisstatusanzeige: LCD-Display
• Unsymmetrie-/falsche Phasenfolgeanzeige: LCD-Display
• Spannungsschwelleneinstellungen: Tastatur
• Hysterese-Einstellbereich Spannung: 1 ÷ 4 V
• Einstellbereich für den Unwuchtpegel: 10 ÷ 60 V
• Ausschaltzeiteinstellung toff: 2 ÷ 15 s Tastatur
• Ton pünktlich einstellen: 2 ÷ 15 s Tastatur
• Zeiteinstellungsgenauigkeit: max. ±1 s / 24 h bei 25 °C
• Spannungsmessgenauigkeit (50 Hz Sinus): ±1,5 %< / li>
• Anzahl der Anschlussklemmen: 12
• Abschnitt der Anschlussdrähte: 0,2 ÷ 2,50 mm²
• Betriebstemperatur: -20 ÷ +60 °C
• Arbeitslage: beliebig
• Schutzklasse: II
• Überspannungskategorie: II
• Verschmutzungsgrad: 2< /li>

Vorteile:

• Statusanzeige der gemessenen Spannung
• Relaisstatusanzeige
• Versorgung des Systems aus jeder Phase
• Einstellung des minimalen / maximalen Spannungswerts
• einstellbarer Wert der Ausschaltverzögerung
• Steuerung des Spannungswerts für jede Phase Phase
• Kontrolle der richtigen Phasenfolge
• Kontrolle der Spannungsasymmetrie
• Relaisausgang – Wechselkontakt mit einer maximalen Belastbarkeit von 16 A
• Schutz von Drehstromempfängern vor Schwankungen und Asymmetrien der Versorgungsspannung und falscher Phasenfolge
