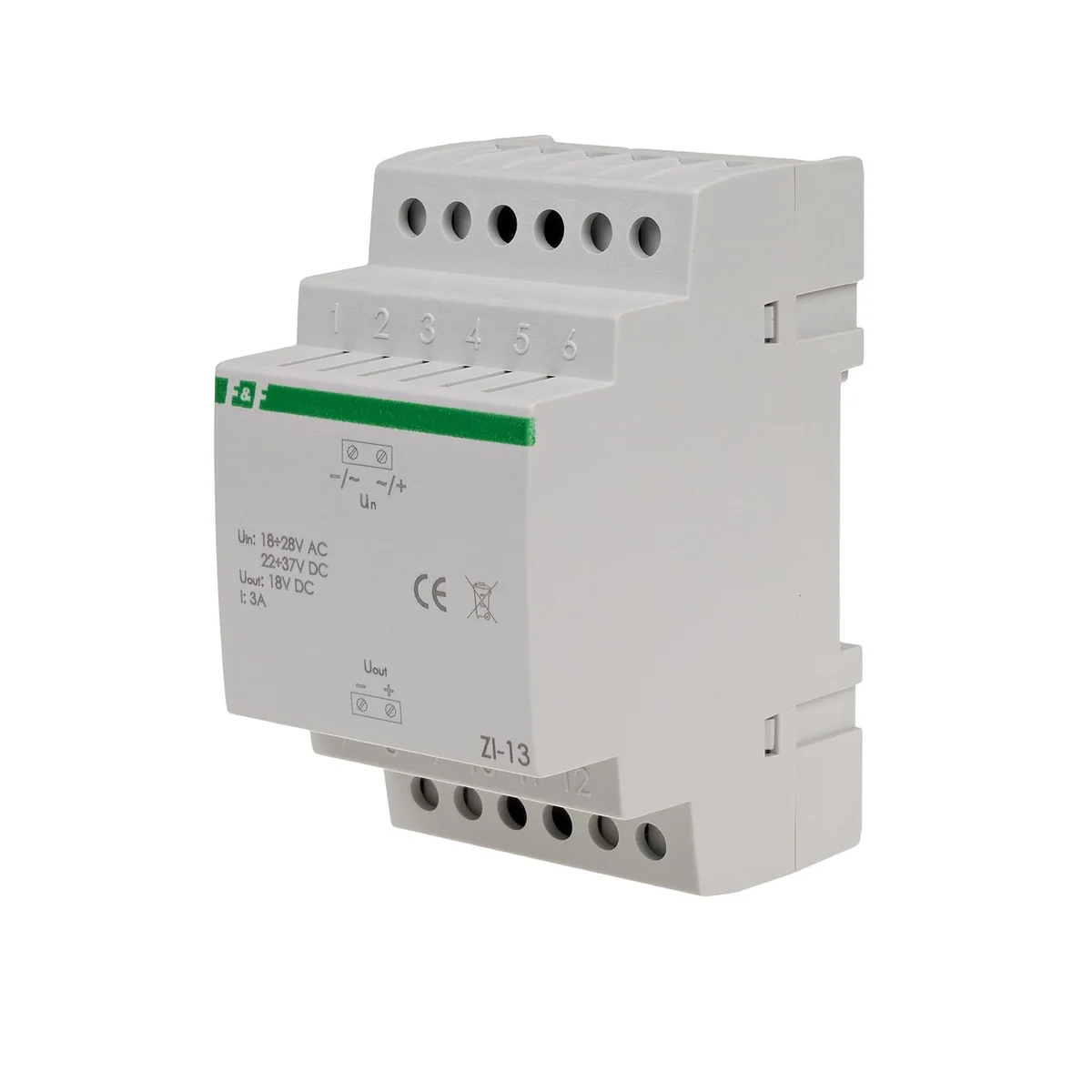

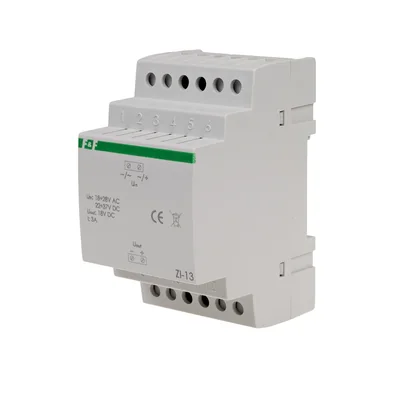

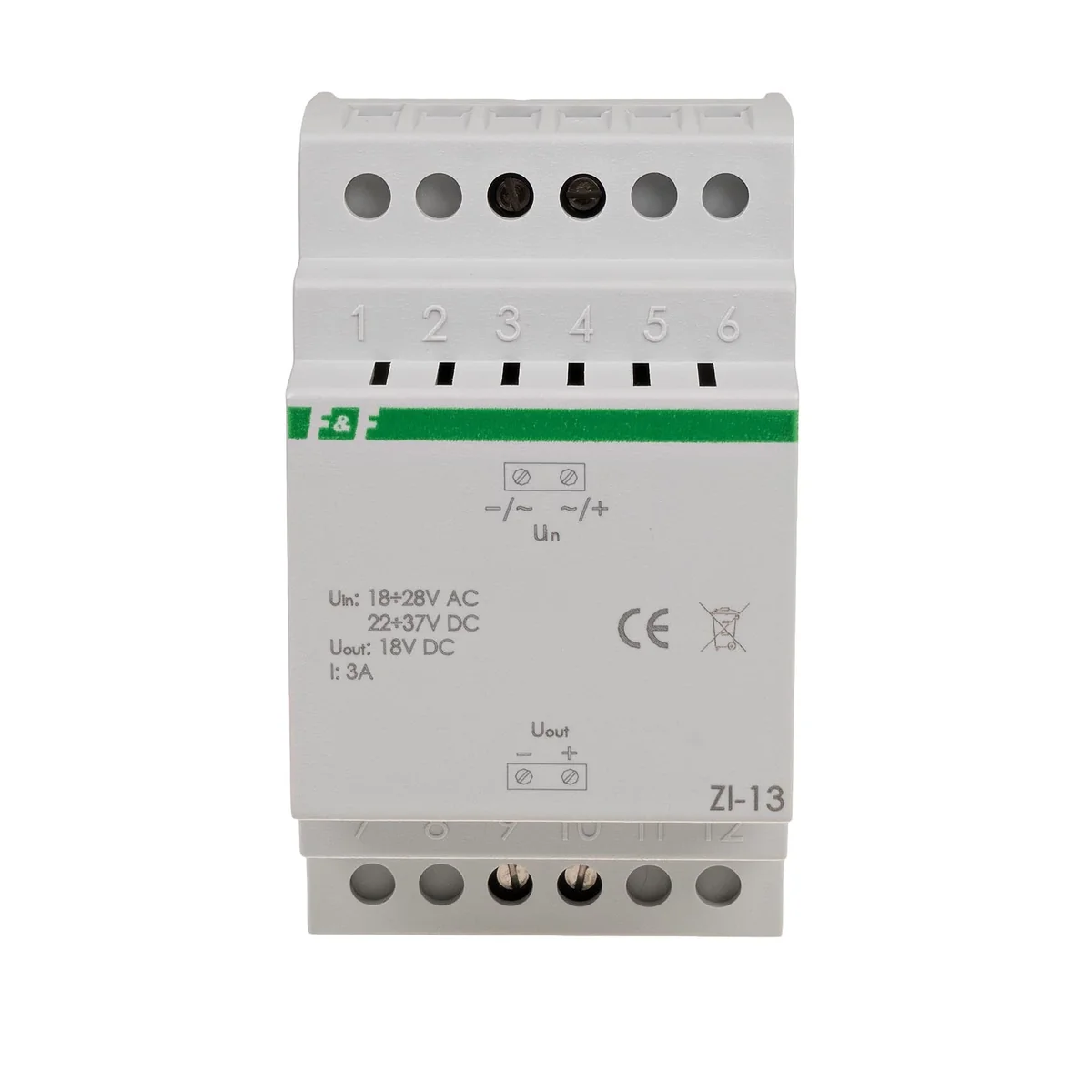

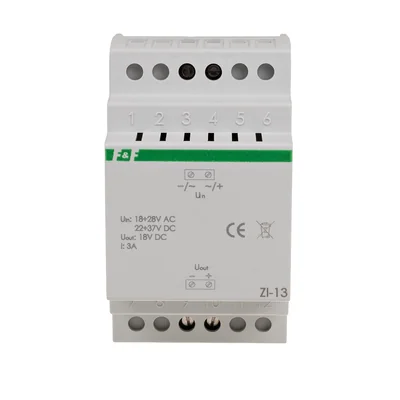

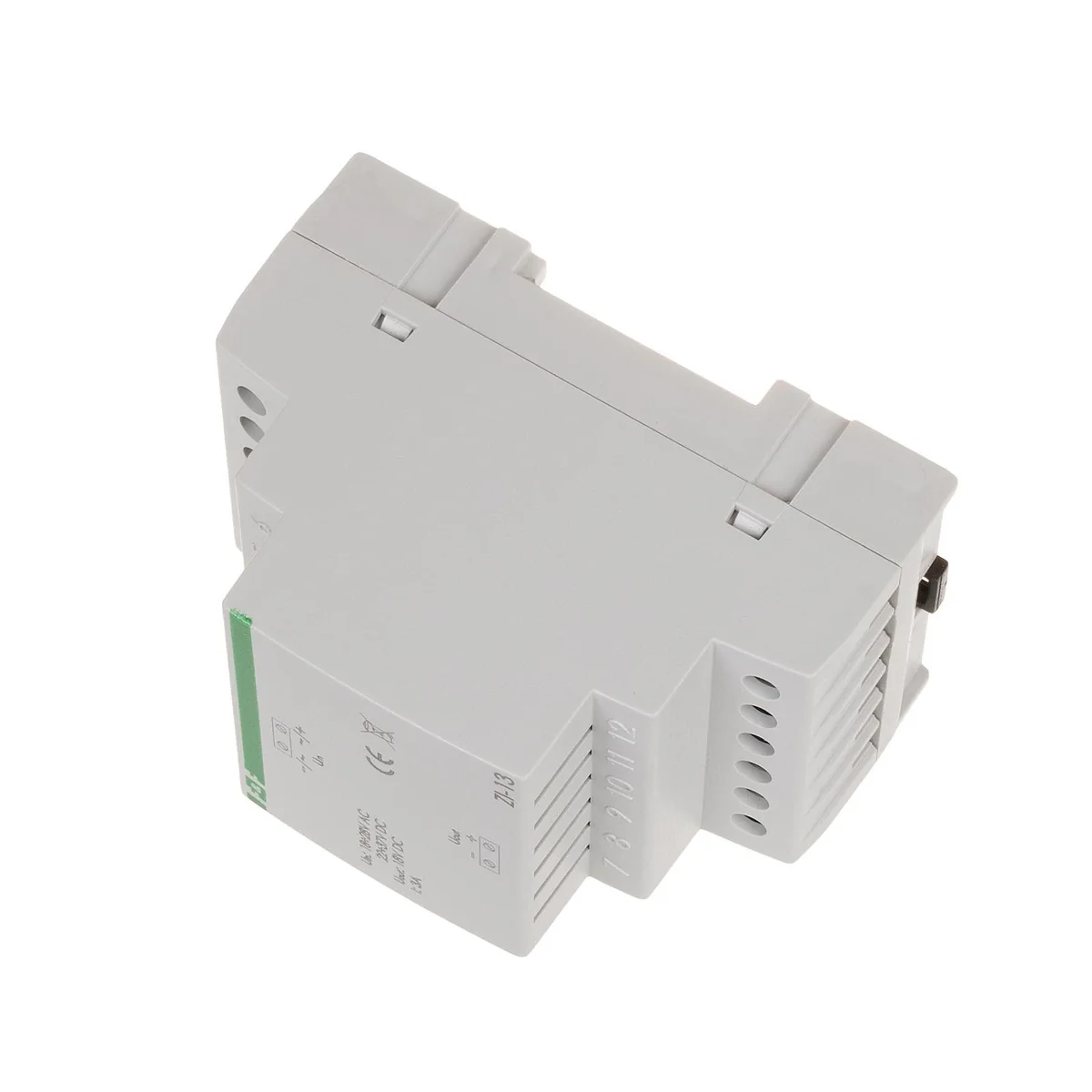

Pulzní stabilizátor pro nízké napětí 18V DC ZI-13

Na vstupní svorky lze připojit střídavé nebo stejnosměrné napětí (pulzní nebo filtrované). Kvůli vysoké pracovní frekvenci převodníku nemusí některá vysoce citlivá rádiová nebo mikroprocesorová zařízení fungovat správně. Mezi napájecí zdroj a přijímač se doporučuje instalovat přídavný filtr (skládající se z proudově kompenzované tlumivky s indukčností 2× 5÷15mH a kondenzátorem C= 0,33÷1µF). Když se zatížení zvýší nad Imax, zdroj stabilizuje proud a výstupní napětí klesne. Při zkratu výstupních svorek pracuje zdroj na frekvenci přibližně 1,5 kHz, což se projevuje výrazným skřípavým zvukem.
