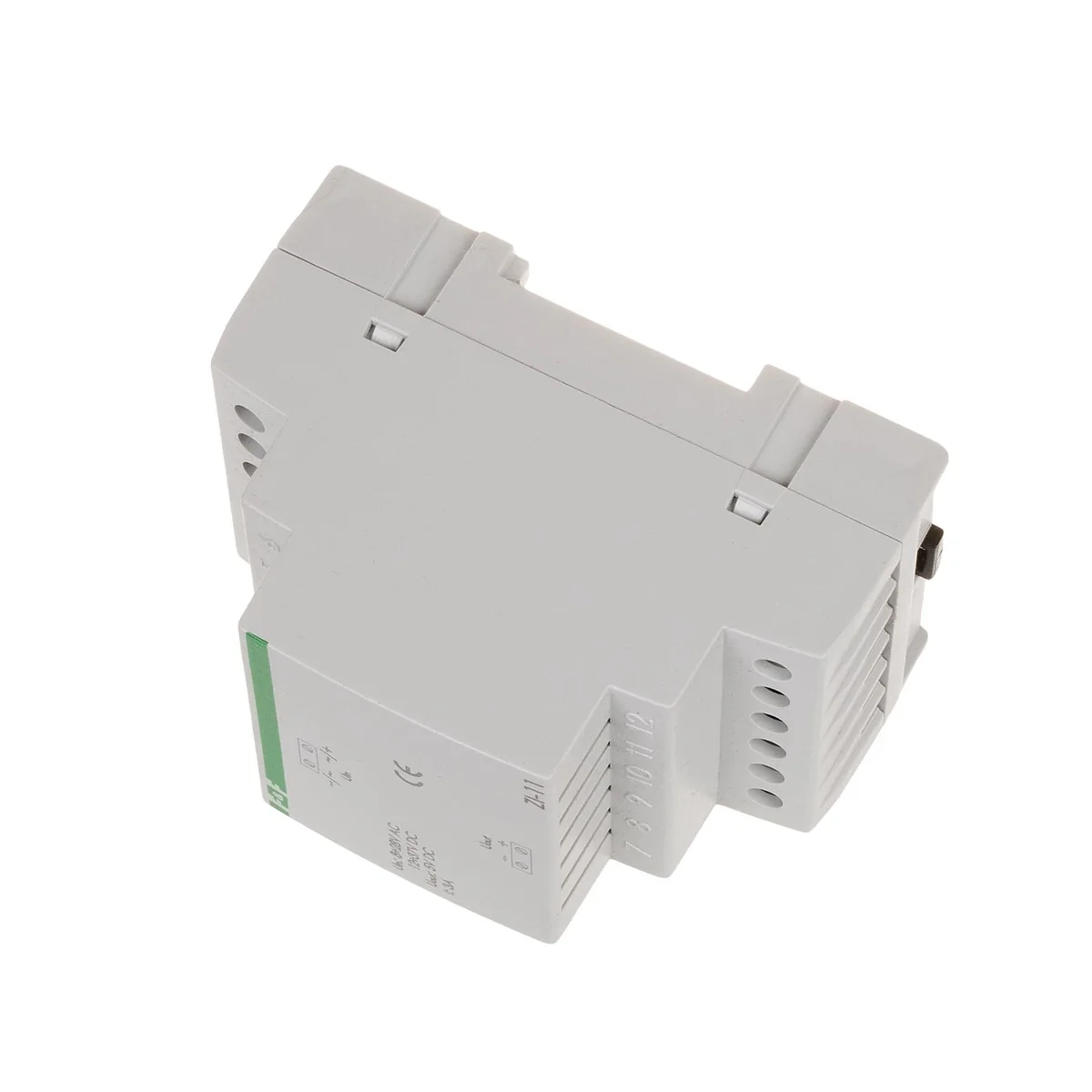

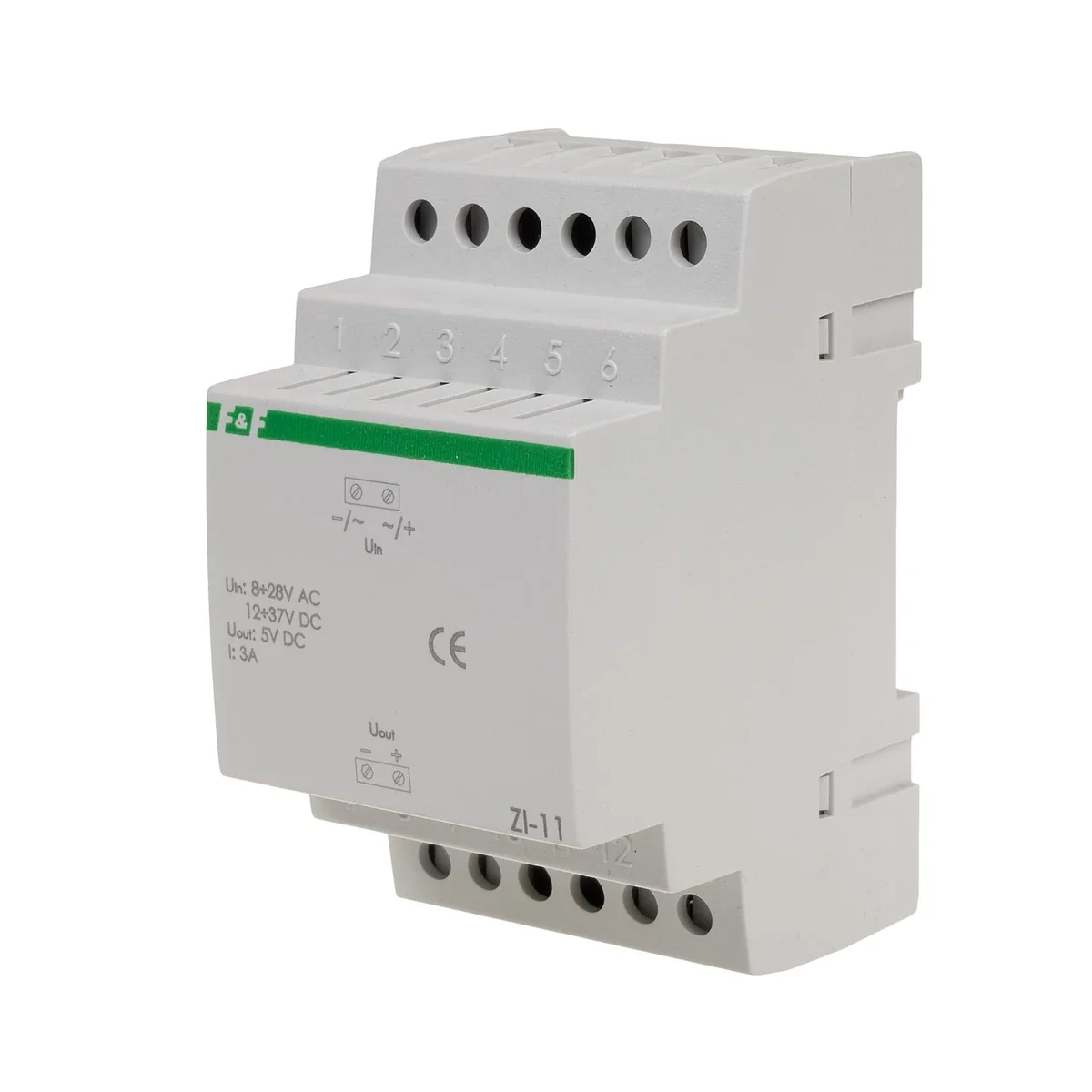

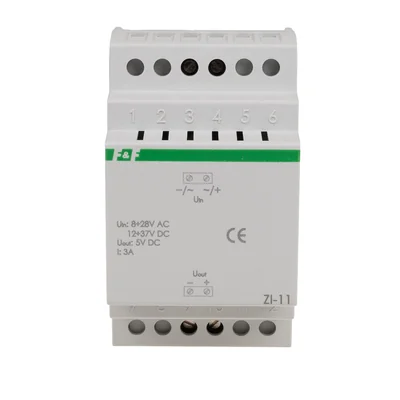

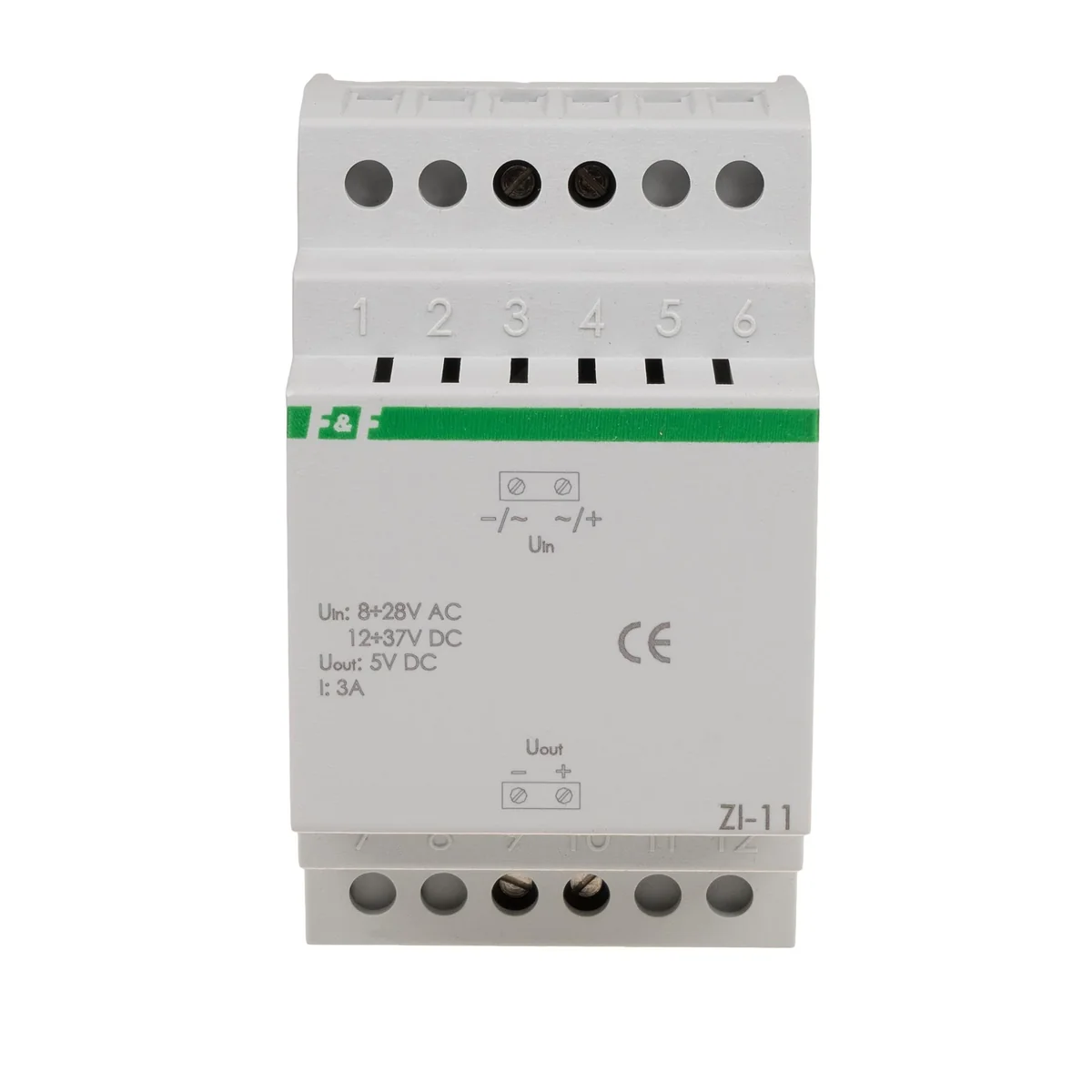

Pulzní stabilizátor 5V ZI-11 ZI-11

Provoz
Na vstupní svorky lze připojit napětí. střídavé nebo konstantní (pulzující nebo filtrované). Kvůli vysoké pracovní frekvenci převodníku mohou některá velmi citlivá rádiová nebo mikroprocesorová zařízení fungovat nesprávně. Mezi napájecí zdroj a přijímač je doporučeno instalovat přídavný filtr (skládající se z proudově kompenzované tlumivky s indukčností 2×5&15mH a kondenzátorem C=0,33÷1µF). Když se zátěž zvýší nad Imax, napájecí zdroj stabilizuje proud a napětí. ven bude padat. Při zkratu výstupních svorek pracuje zdroj na frekvenci přibližně 1,5 kHz, což se projevuje zřetelným pískáním.
