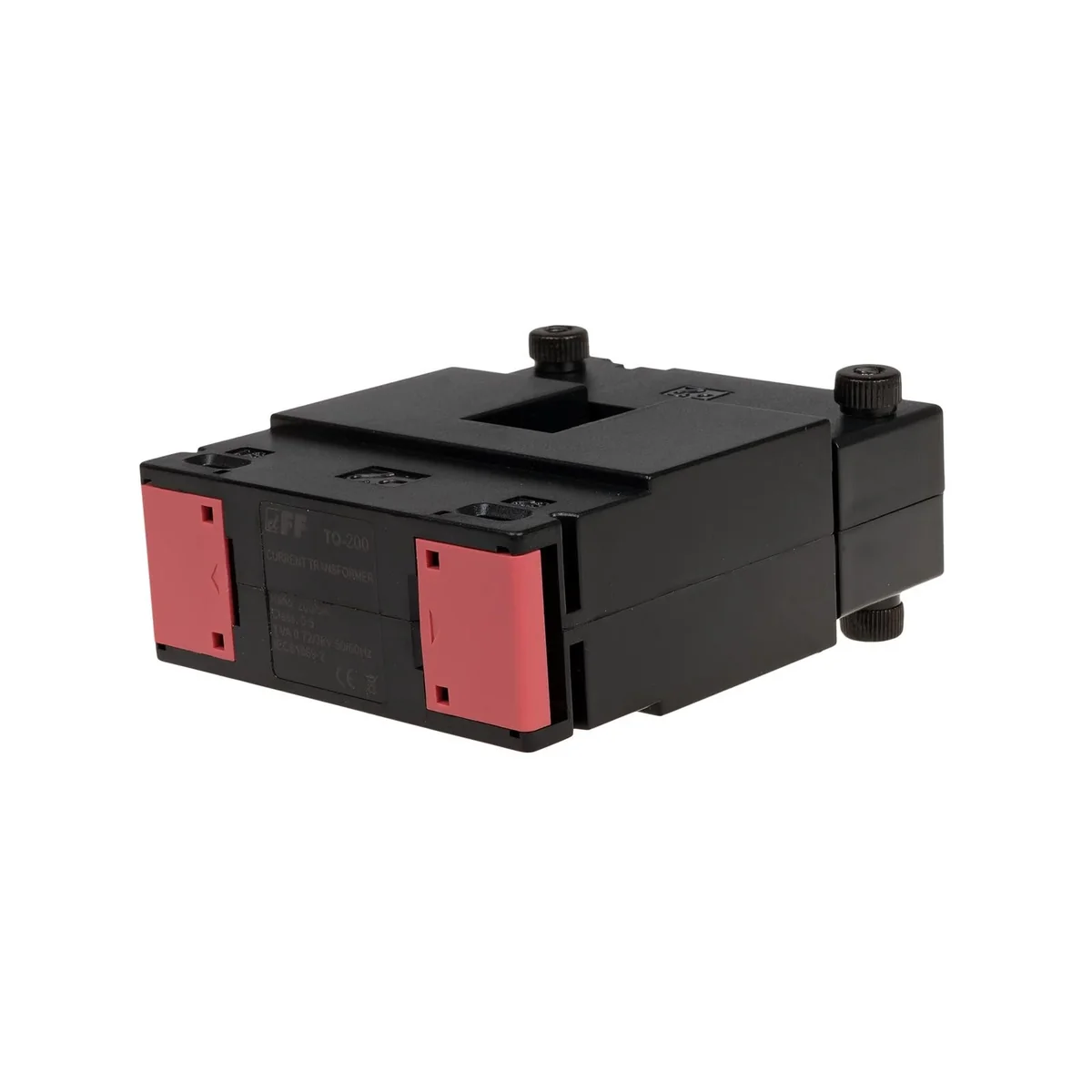

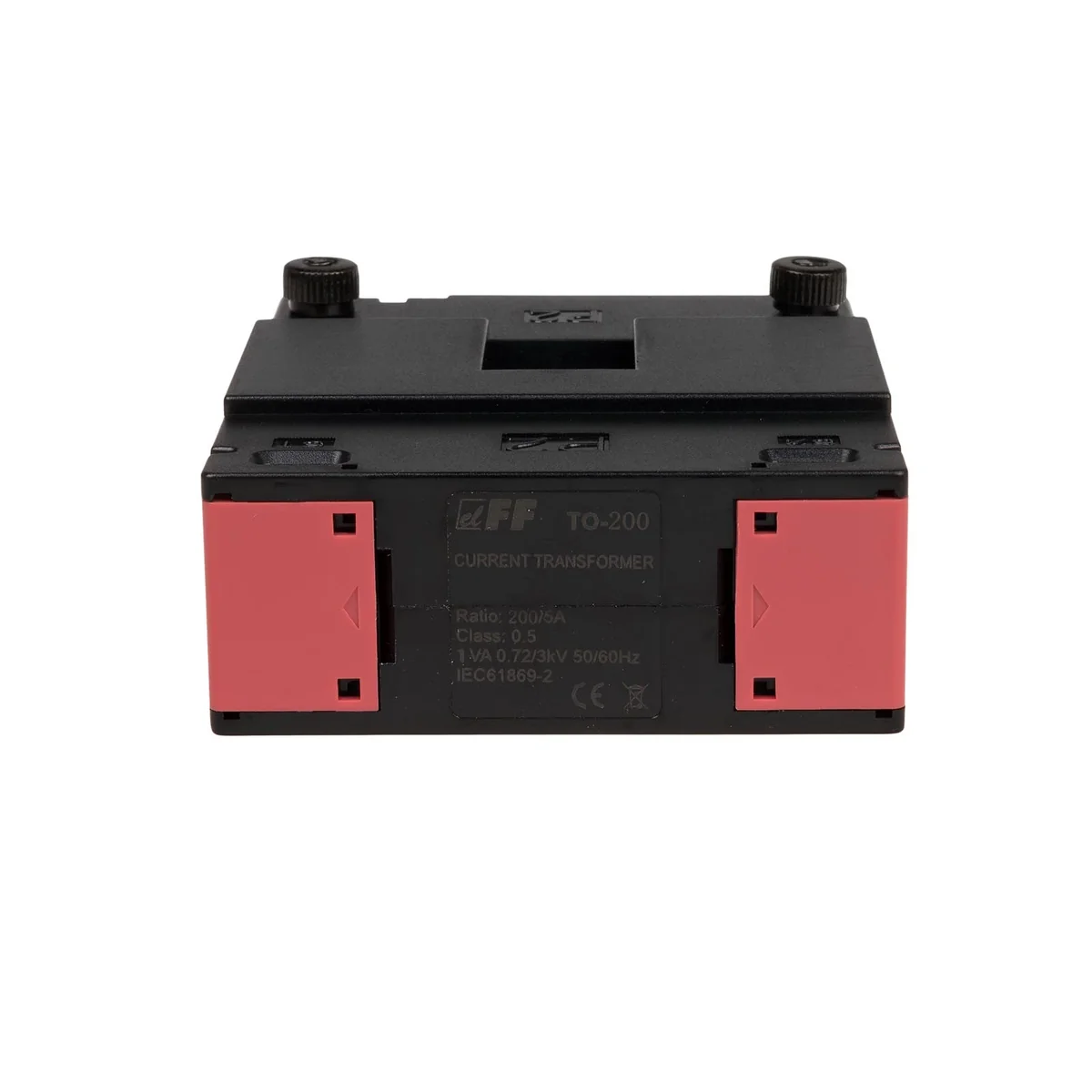

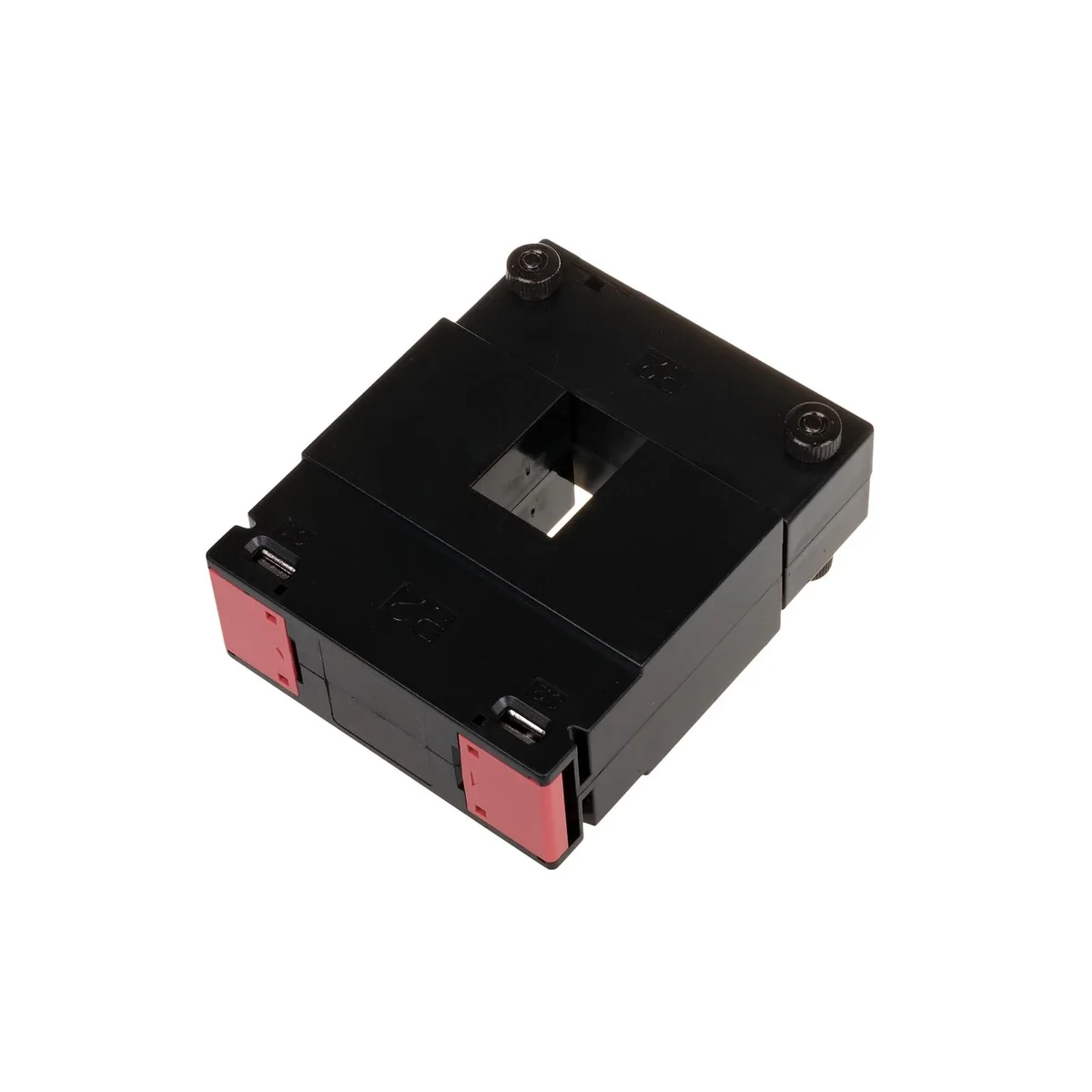

Proudový transformátor s otevíracím jádrem TO-200-5

Účel
Proudový transformátor se používá pro  proporcionální změna vysokých proudů na nižší hodnoty, přizpůsobená měřicím rozsahům ovládacích a měřicích zařízení.

Provoz

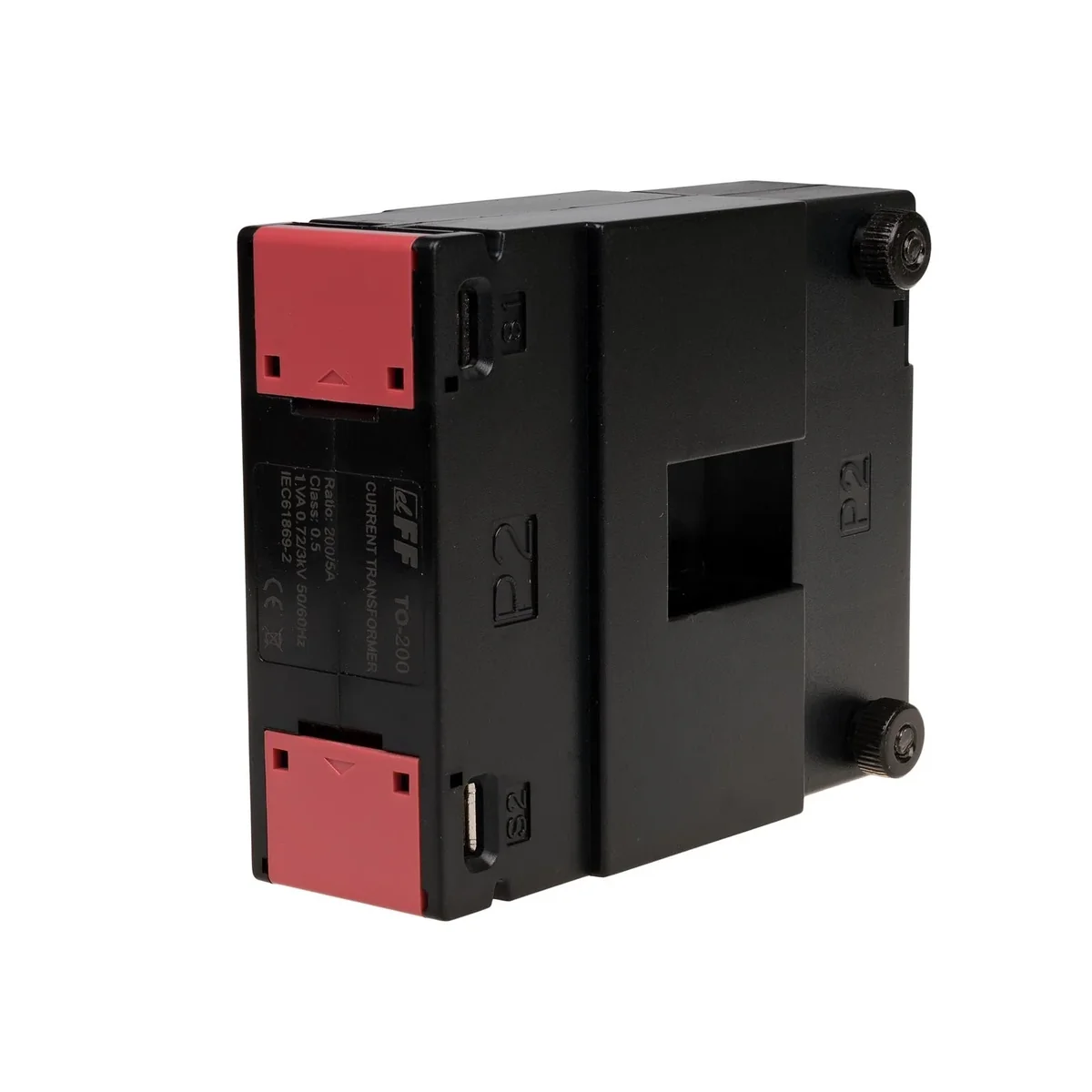

Drát s měřeným proudem prochází hlavním otvorem transformátoru (P1/P2), což je ekvivalent jedné otáčky primárního vinutí. Svorky sekundárního vinutí S1 a S2 jsou spojeny se svorkami měřicího obvodu řídicího nebo měřicího zařízení.
Poměr intenzity proudu v obou vinutích je konstantní hodnota a nazývá se poměr proudu: IPn/ISn=N, kde IPn - jmenovitý primární proud; ISn - jmenovitý sekundární proud; N - hodnota převodového poměru. Z hodnoty proudu protékajícího sekundárním vinutím lze určit hodnotu proudu protékajícího primárním vinutím: ISm*N=IPm, kde ISm - měřený primární proud; IPm – naměřený sekundární proud.
