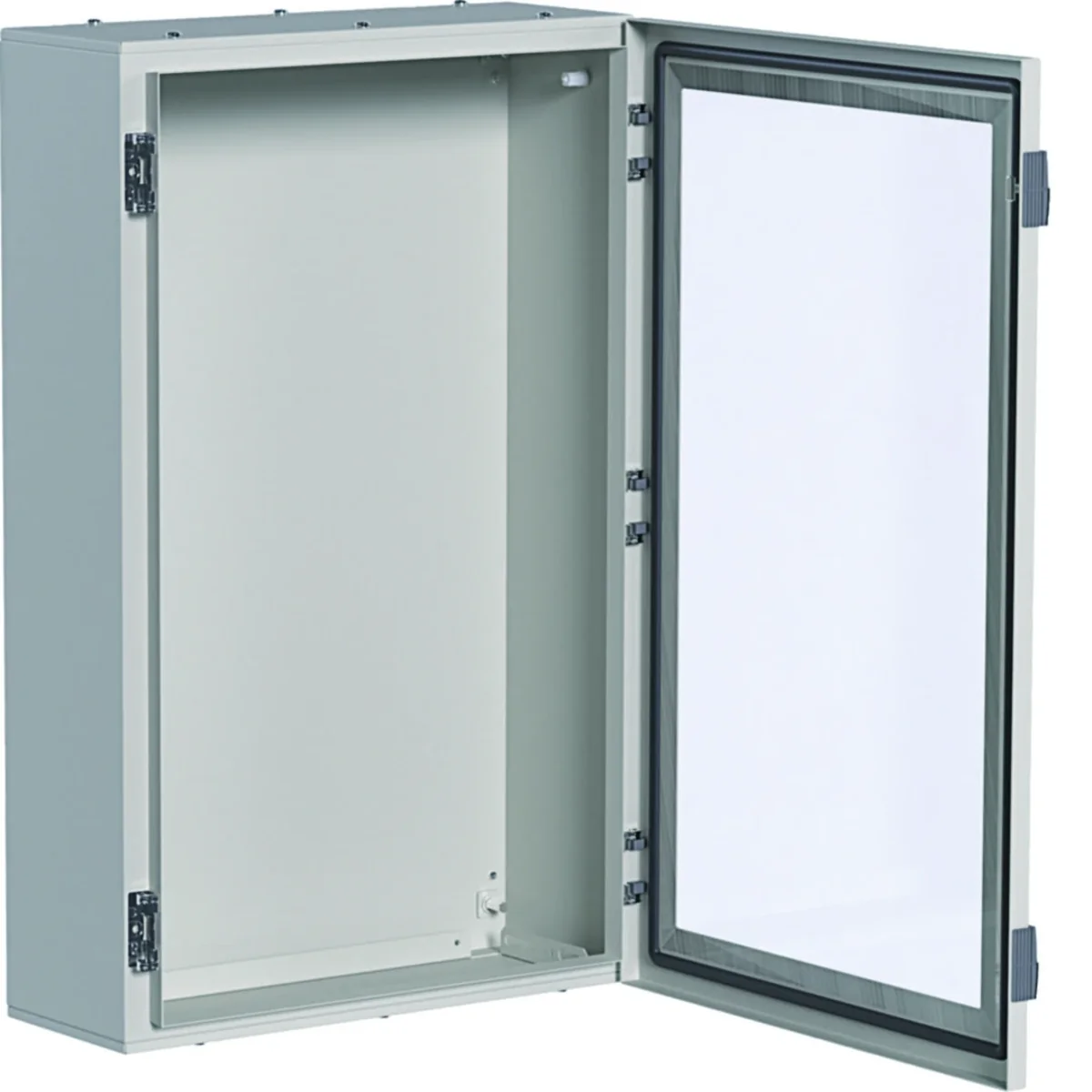

Ocelový plech nebo zesílený polyester skleněné vlákno nová pouzdra orion+ jsou navržena pro provoz v obtížných podmínkách. Díky tělu vyrobenému z polyesteru vyztuženého skelnými vlákny lze orion+ používat i v náročném, korozivním chemickém prostředí. Vnitřní vybavení lze flexibilně realizovat montáží montážních desek nebo DIN lišt (ve dvou verzích), a tak nabídnout vhodný systém vybavení. klasická funkce distribuce elektřiny a aplikace pro řízení a automatizaci průmyslových procesů.

Pouzdra z ocelového plechu:
• kryty pro povrchovou montáž IP65/IK10
• pro vnitřní použití
• třída izolace I
• barva RAL 7035 (šedá)
• normy: EN 60439-1, EN 62208, EN 50298
• kovové dveře s jedním nebo dvěma nainstalovanými zámky a trojúhelníkovou vložkou
• možnost snadné výměny dvířek zleva doprava
• dokonale upevněné a osazené dveře
• pouzdra standardně přizpůsobená pro přímou instalaci montážních desek
• snadnější možnost přípravy kabelových vstupů díky odnímatelným spodním a horním krytům

Interní vývojový systém:
• pouzdro pro přístroje se jmenovitým proudem max. 630 A
• jmenovité napětí Un - 400 V, 50/60 Hz
• jmenovité izolační napětí Ui - 690 V
• impulsní napětí Uimp - 8 kV
• zkratový proud max. Icc – 35 kA

Hloubka [mm]

200
Šířka [mm]

500
PKWIU

27.12.40.0

Stupeň ochrany

IP65
Výška [mm]

800

Další technické údaje

Sposób montażu

Montaż natynkowy
Wykonanie pokrywy

Zamknięty
Transparentna pokrywa/drzwi

Ano
Prąd znamionowy (In)

630 A
Szerokość

500 mm
Głębokość wbudowania

200 mm
Obudowa z materiału o wysokiej wytrzymałości mechanicznej

1.2 mm
Kolor

Szary
Liczba modułów

110
Szerokość wyrażona liczbą modułów

22
Możliwość rozbudowy

Ano
Materiał obudowy

Stal
Z płytą montażową

Ne
Do ochrony odgromowej

Ne
Klasa ochronności

I
Podtrzymanie funkcji

Brak

Rodzaj pokrywy

Drzwi
Rodzaj drzwi

Pojedynczy
Z zamkiem

Ano
Wysokość

800 mm
Głębokość

200 mm
Głębokość wewnętrzna

200 mm
Drzwi/pokrywa z materiału o wysokiej wytrzymałości mechanicznej

1.5 mm
Numer RAL

7035
Liczba rzędów

5
Liczba otworów pod flansze

2
Liczba wejść kablowych

2
Zabezpieczenie powierzchni

Malowanie proszkowe
Do zastosowań zewnętrznych

Ne
Stopień ochrony (IP)

IP65
Odporność udarowa

IK10

Velkoobjemová balení

Typ obalu		Karton	Paleta
Množství	1 kusů.	1 kusů.	10 kusů.
Hmotnost (kg)	17,000	17,320	198,200
Šířka (m)	0,500	0,225	0,800
Délka (m)	0,800	0,840	1,530
Hloubka (m)	0,200	0,525	1,200
