Dvoustupňové svodiče přepětí typ 1+2 (třídy B+C)

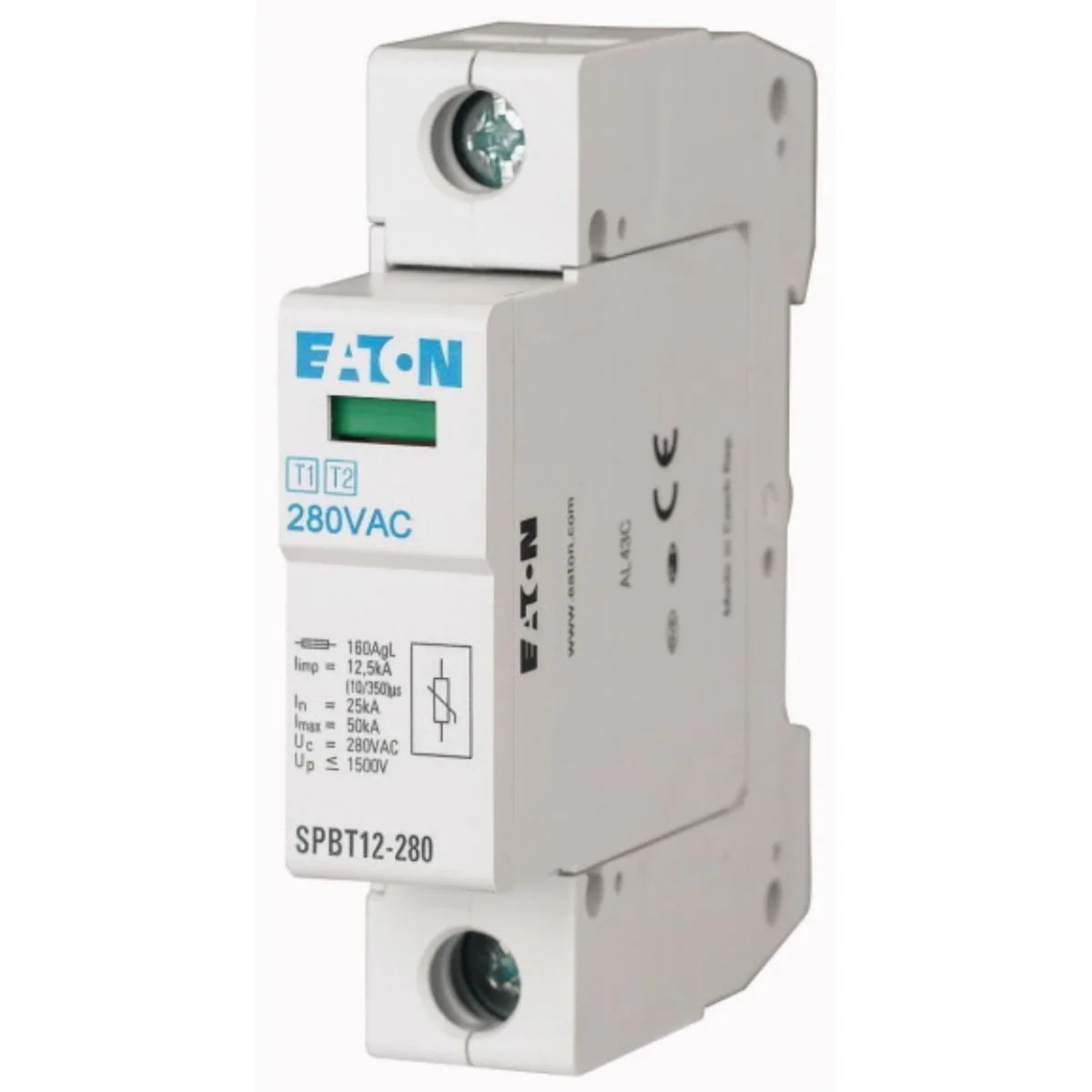

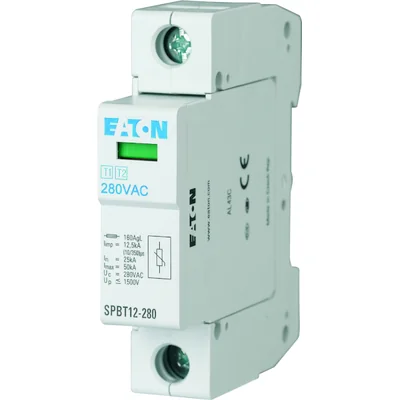

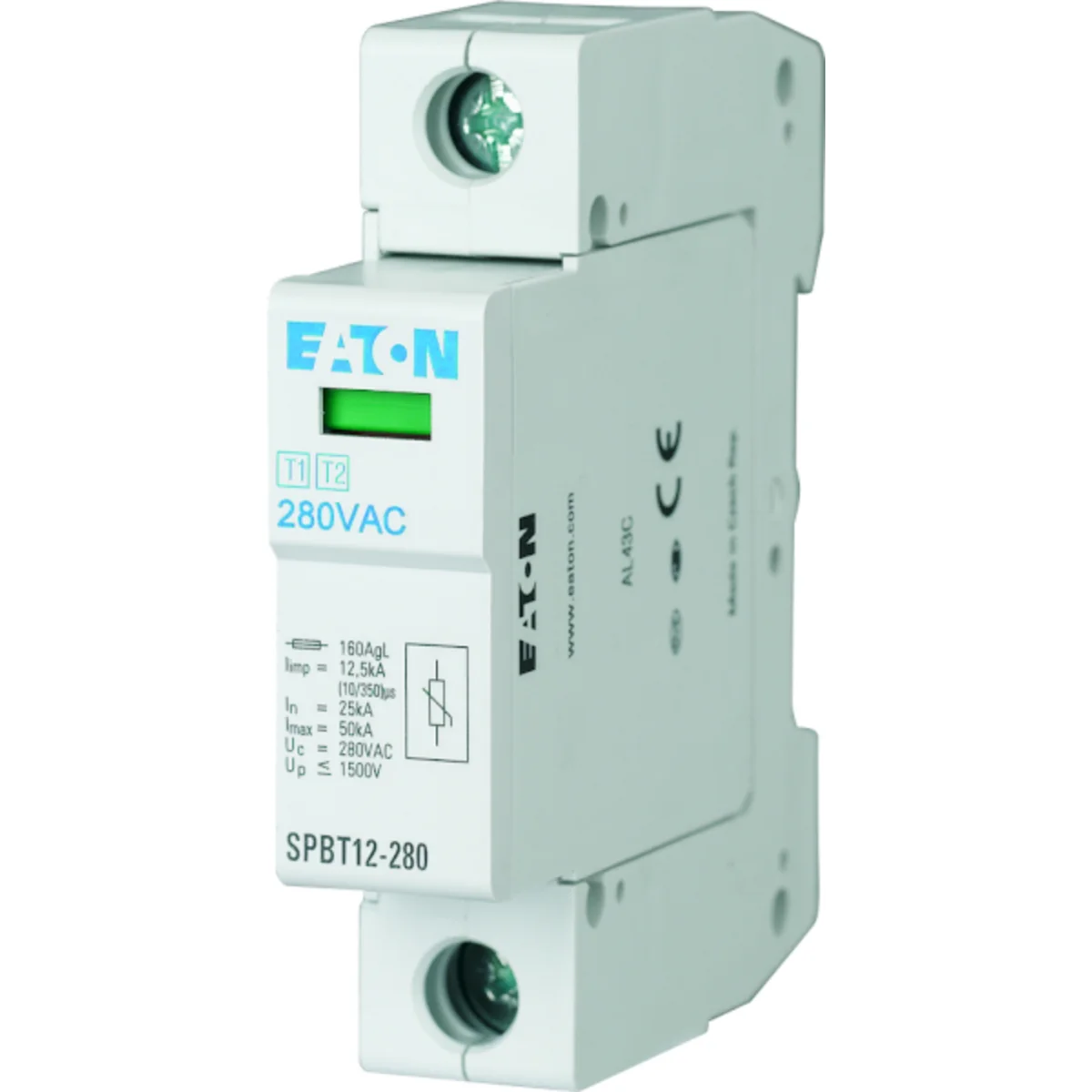

&býk; Typ SPBT12-280 určený zejména pro použití v rozvaděčích v rodinných domech, rázový proud Iimp (10/350) = 12,5 kA / pól; Třída ochrany před bleskem III a IV
&býk; Typ SP-B+C určený zejména pro veřejné služby a průmysl, rázový proud Iimp (10/350) = 100 kA; Třída ochrany před bleskem I, II, III a IV
&býk; Sestavy se instalují v místech vstupu elektroinstalace do budovy (v/vedle konektoru nebo hlavního rozvaděče NN)
&býk; Vyšší úroveň ochrany < 1,5 kV
&býk; Vyměnitelné moduly
&býk; Pevná konstrukce — žádné plyny nefoukající ven

Aplikace

Jednofázové přijímače

Další technické údaje

Układ sieci DC

Ne
Układ sieci TN

Ano
Układ sieci TN-C-S

Ne
Układ sieci TT

Ne
Liczba biegunów

1
Najwyższe napięcie trwałej pracy AC

280 V
Znamionowe napięcie AC

280 V
Maksymalne napięcie instalacji fotowoltaicznej

0 V
Poziom ochrony L-N

0 kV
Poziom ochrony N-PE

0 kV
Poziom ochrony (DC + / DC - -PE)

0 kV
Energia właściwa (W/R)

39.1 kJ/Ω
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)

160 A
Rozmiar

1 moduł
Maks. przekrój przewodu elastycznego

35 mm²
Sygnalizacja zadziałania na urządzeniu

Optyczny
Zintegrowane dobezpieczenie

Ne
Technologia szczeliny iskrowej do przełączania napięcia

Ne
Stopień ochrony (IP)

IP20

Układ sieci IT

Ne
Układ sieci TN-C

Ne
Układ sieci TN-S

Ano
Inny układ sieci

Ano
Prąd udarowy (10/350 µs)

12.5 kA
Najwyższe napięcie trwałej pracy DC

0 V
Znamionowe napięcie DC

0 V
Poziom ochrony

1.5 kV
Poziom ochrony L-PE

1.5 kV
Poziom ochrony (DC + - DC-)

0 kV
Zdolność gaszenia prądu następczego

0 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

0 A
Sposób montażu

Szyna montażowa DIN TH-35 mm
Maks. przekrój przewodu (jedno-/wielodrutowego)

25 mm²
Ze stykiem sygnalizacyjnym

Ne
Klasa ochronności

Typ 1+2
Energetycznie skoordynowana ochrona urządzenia końcowego

Ne
Zabezpieczenie przed przetężeniem

Ne

Podrobnosti o výrobci

Výrobce

EATON Electric Sp. z o.o.
Adresa

80-299 Gdańsk ul. Galaktyczna 30
DIČ

5841022327

Velkoobjemová balení

Typ obalu		Skrzynia	Karton	Karton
Množství	1 kusů.	1 kusů.	12 kusů.	120 kusů.
Hmotnost (kg)	0,137	0,142	1,699	17,090
Objem (m3)	0,000	0,000	0,001	0,016
Šířka (m)	0,018	0,020	0,086	0,180
Délka (m)	0,080	0,082	0,218	0,385
Hloubka (m)	0,065	0,067	0,074	0,230
