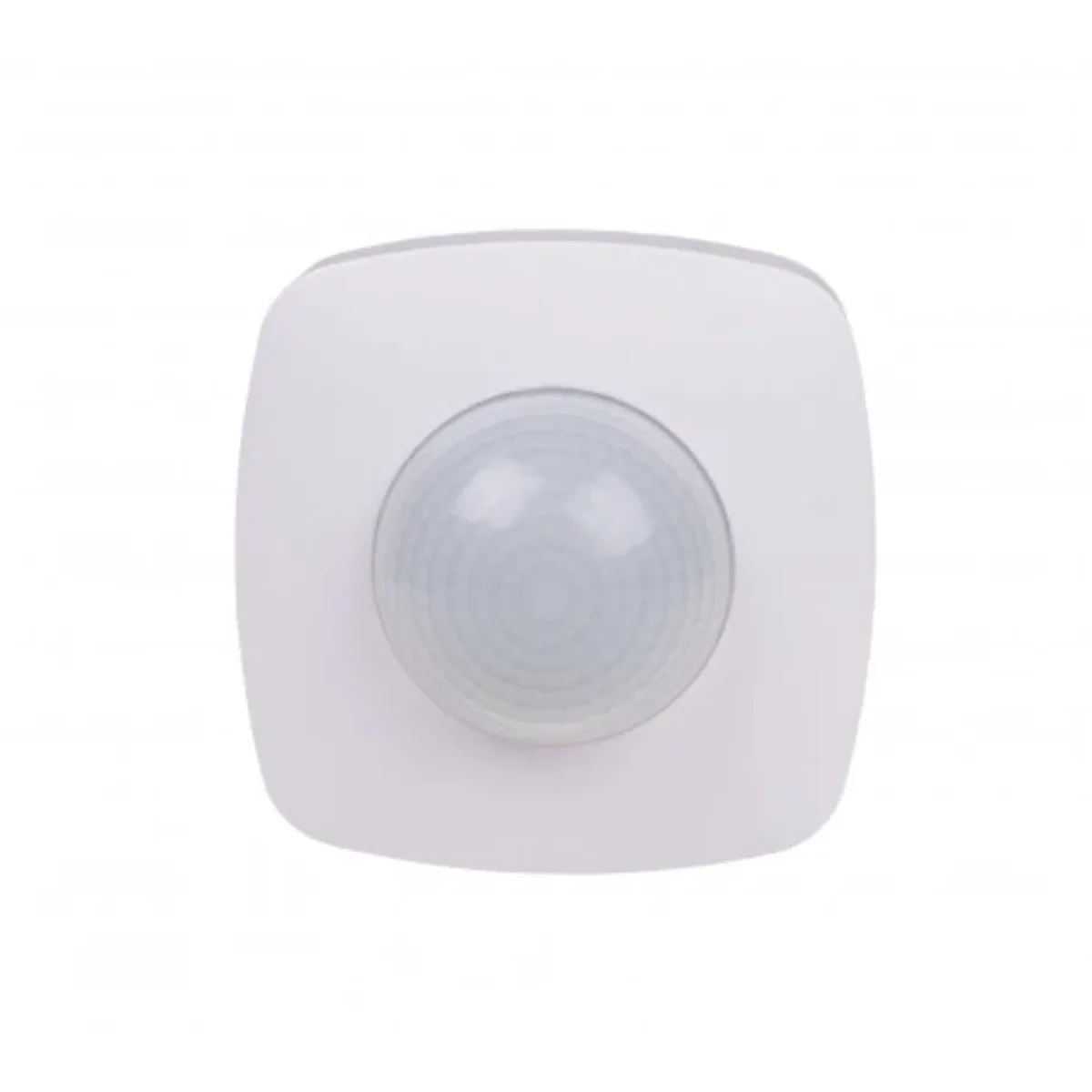

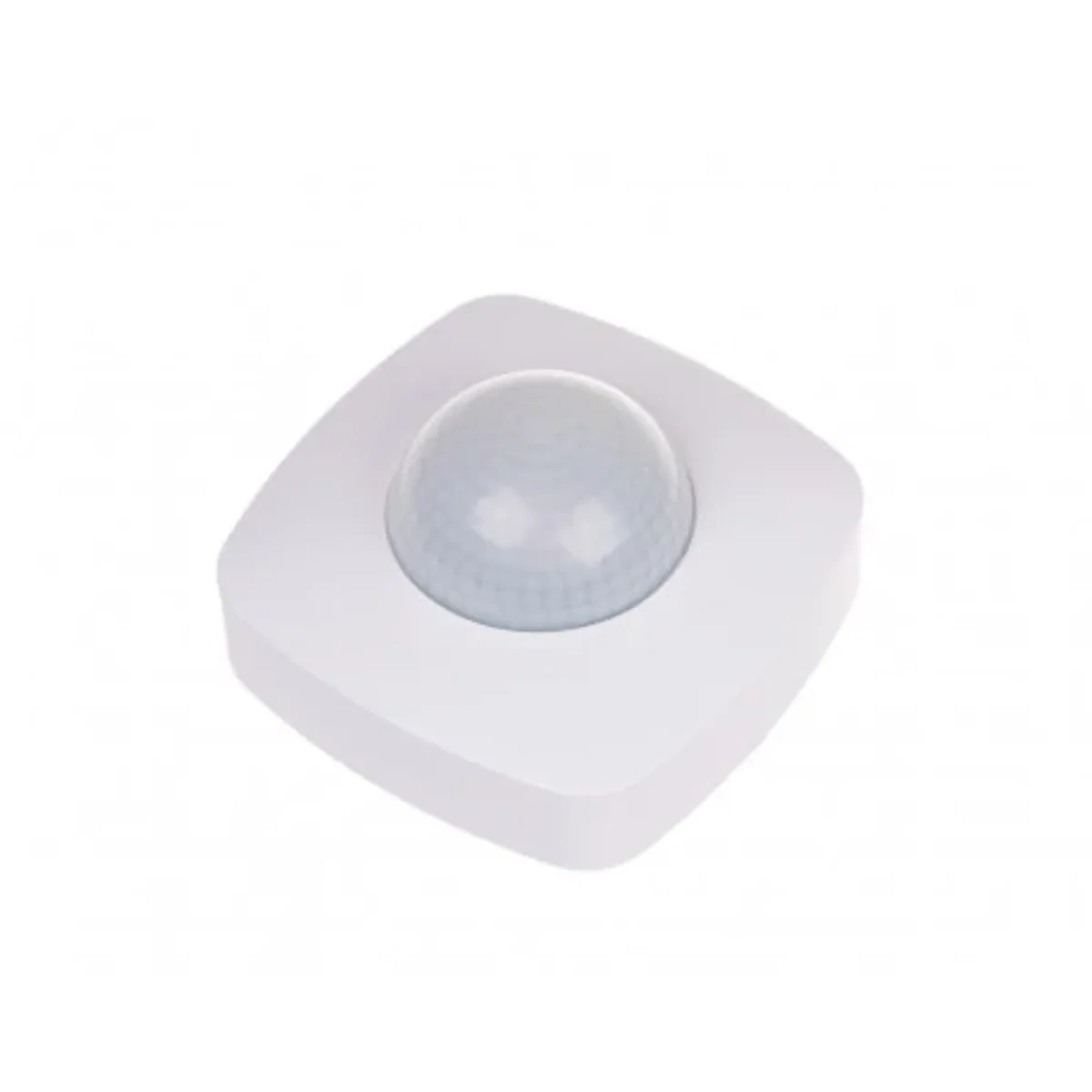

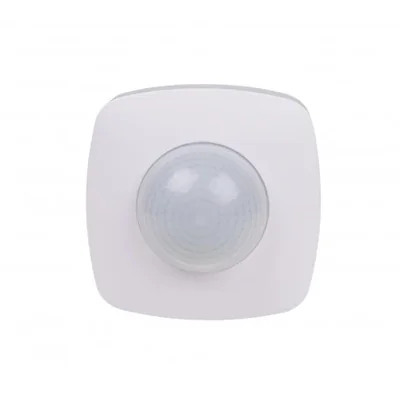

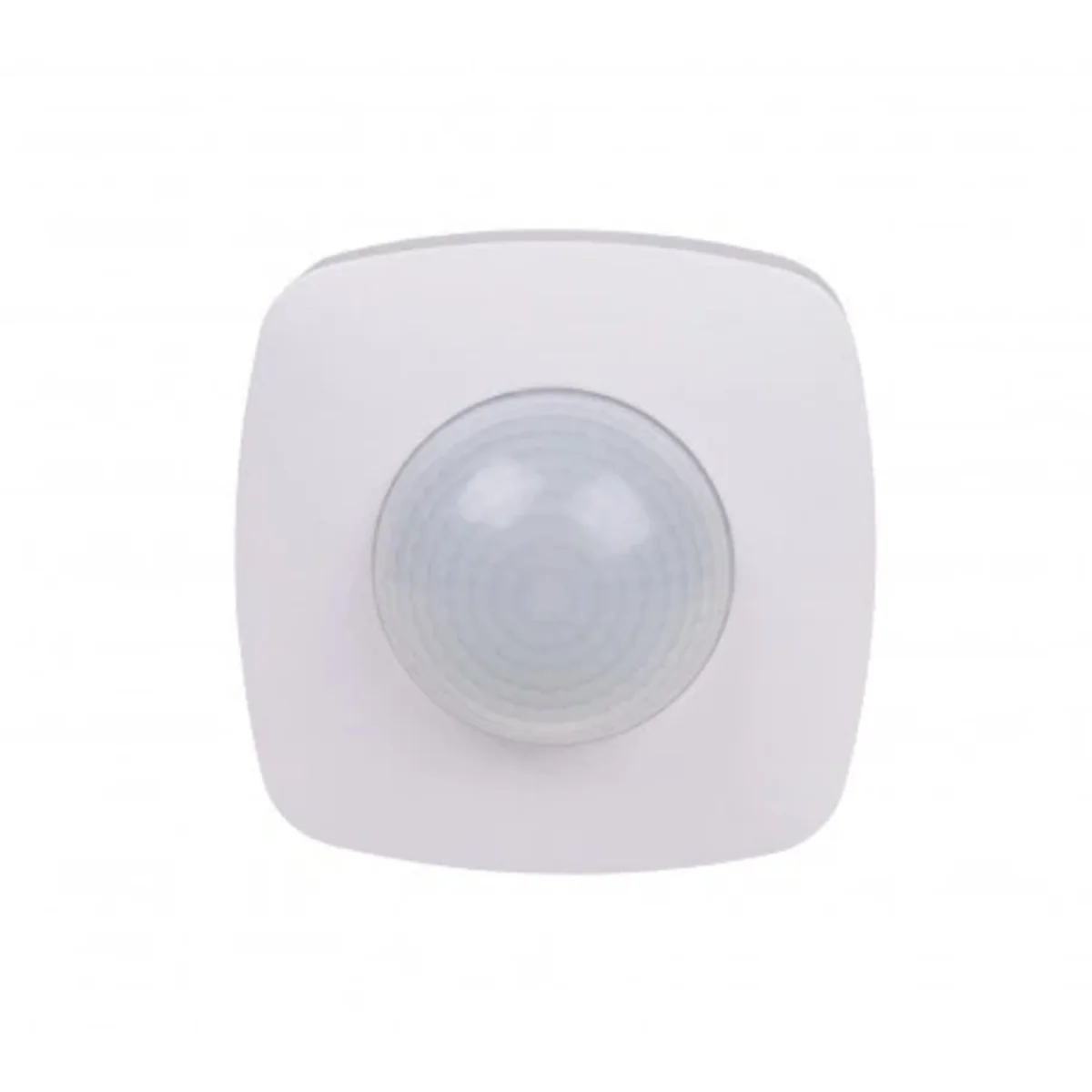

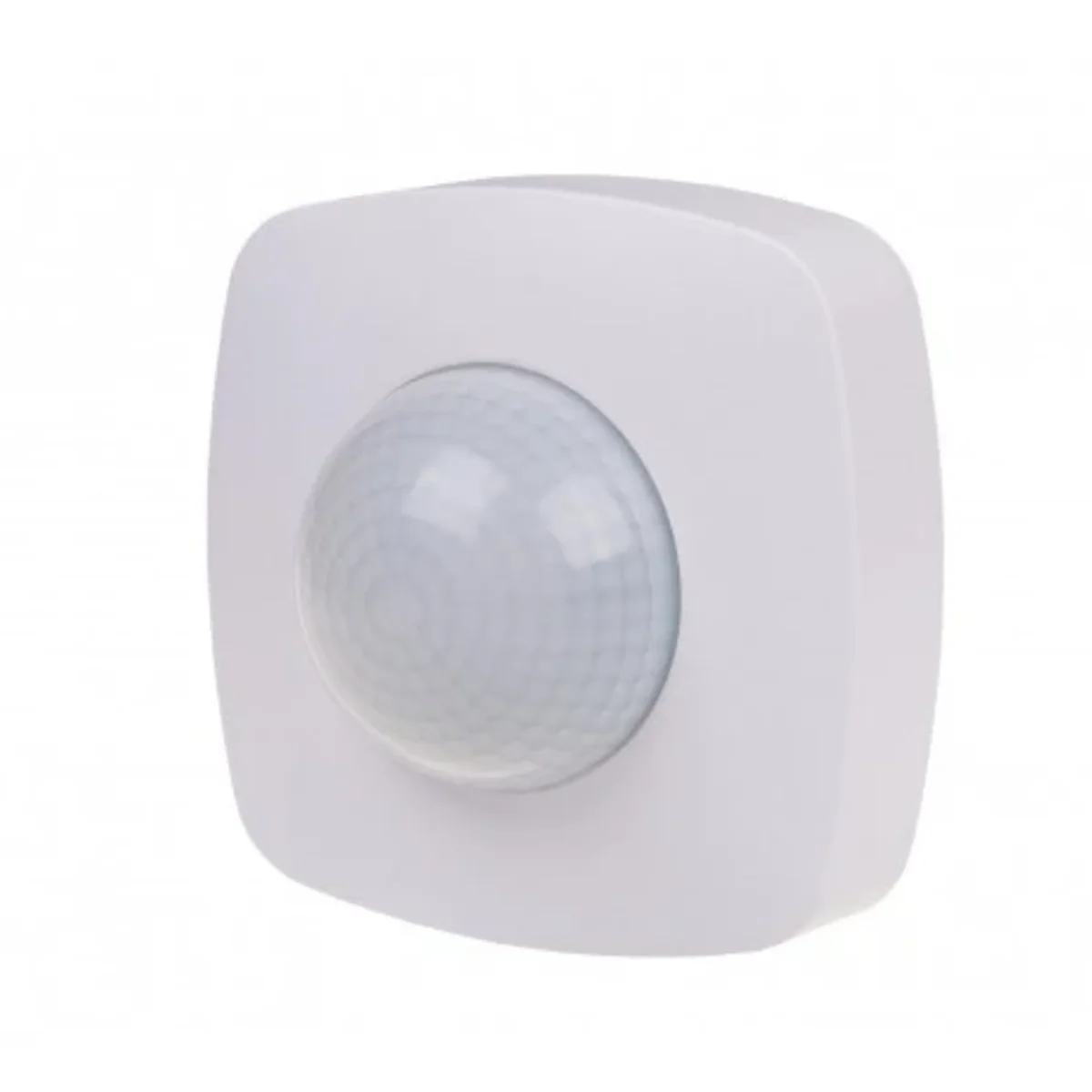

Infračervený pohybový senzor pro použití v úzkých chodbách s funkcí senzoru přítomnosti DR-09

Infračervený pohybový senzorpro použití v úzkých chodbách s funkcí senzoru přítomnostiod výrobce F&F. Katalogové číslo produktu je DR-09. Umožňuje automaticky, dočasně rozsvítit světlo, když se objeví osoba nebo jiný předmět na místech jako jsou: chodby, dvory, přístupy a příjezdové cesty, garáže atd. Pohybové čidlo může pracovat uvnitř i vně místností. Pouze venku  v místech, kde není pouzdro senzoru a jeho elektrická přípojná místa vystavena přímému dešti nebo sněžení nebo postříkání vodou nebo jinými kapalinami.

Infračervený pohybový senzor funguje tak, že detekuje pohyb zdrojů tepla, které se nacházejí v jeho provozní oblasti. Základními prvky ovlivňujícími účinnost detekce jsou:

• množství tepla vyzařovaného pohybujícím se objektem a okolní teplota,
• velikost pohybujícího se objektu,
• směr a rychlost pohybu.

Účinnost infračerveného senzoru pohybu bude nejnižší, když:

pohybující se objekt v blízkosti sluneční teploty, teplota v místnosti je blízko. atd.),
• objekt se pohybuje nízkou rychlostí přímo směrem k senzoru pohybu,
• velikost pohybujícího se objektu je malá ve srovnání s oblastí detekční zóny.

Příklady situací, které mohou vést k nesprávné činnosti senzorů pohybu na infračerveném záření:

• Zdroje světla v detekčním poli senzoru. Zapnutí nebo vypnutí světla způsobí velkou a rychlou změnu teploty žárovky, kterou může infračervený pohybový senzor interpretovat jako pohybující se objekt.

Parametry

• Doba vypnutí: 3 s ÷ 9 minut (± 2 min.).
• Práh aktivace za soumraku: 3÷2000 Lx.
• Typ detekce: infračervené záření.
• Připojení: 1,5 mm² svorky.
• Provozní teplota: -20&40°C.
• Rozměry: 102&102 mm, v: 55 mm.
