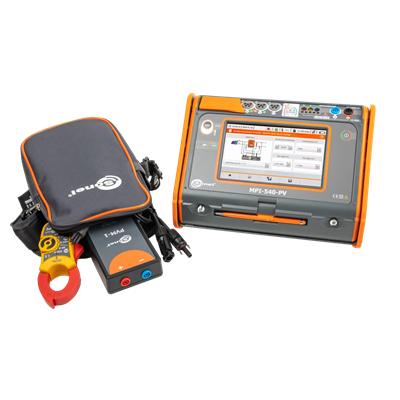

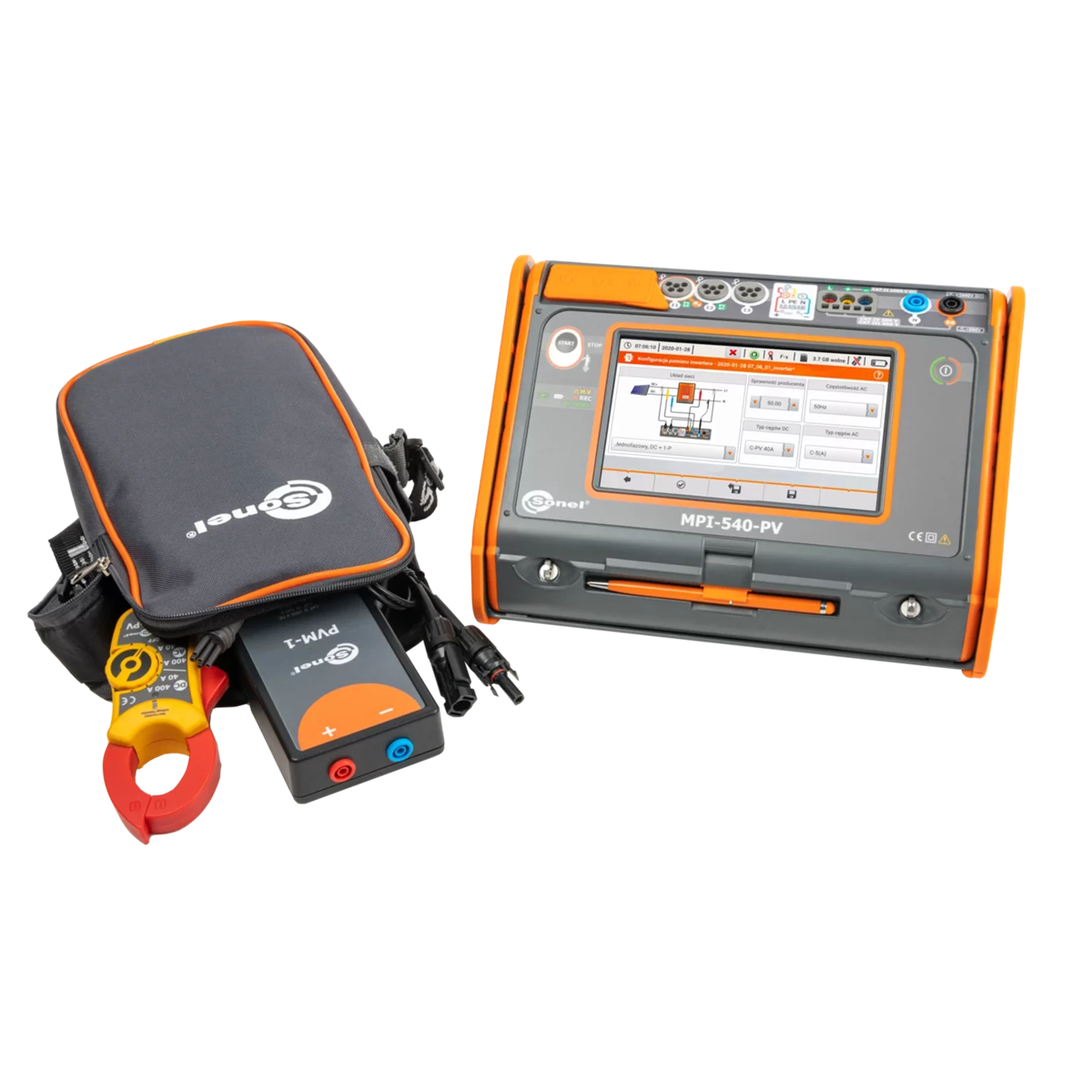

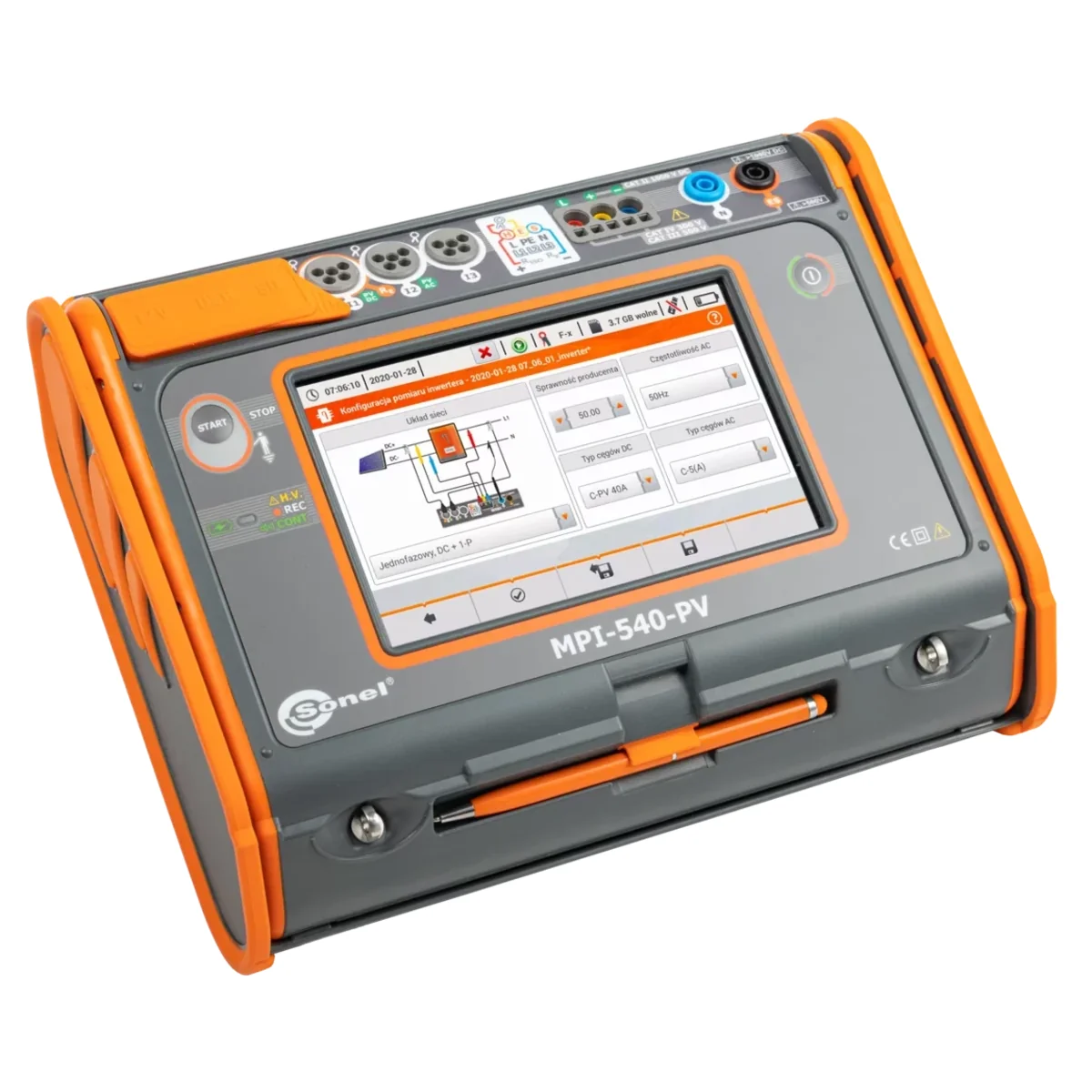

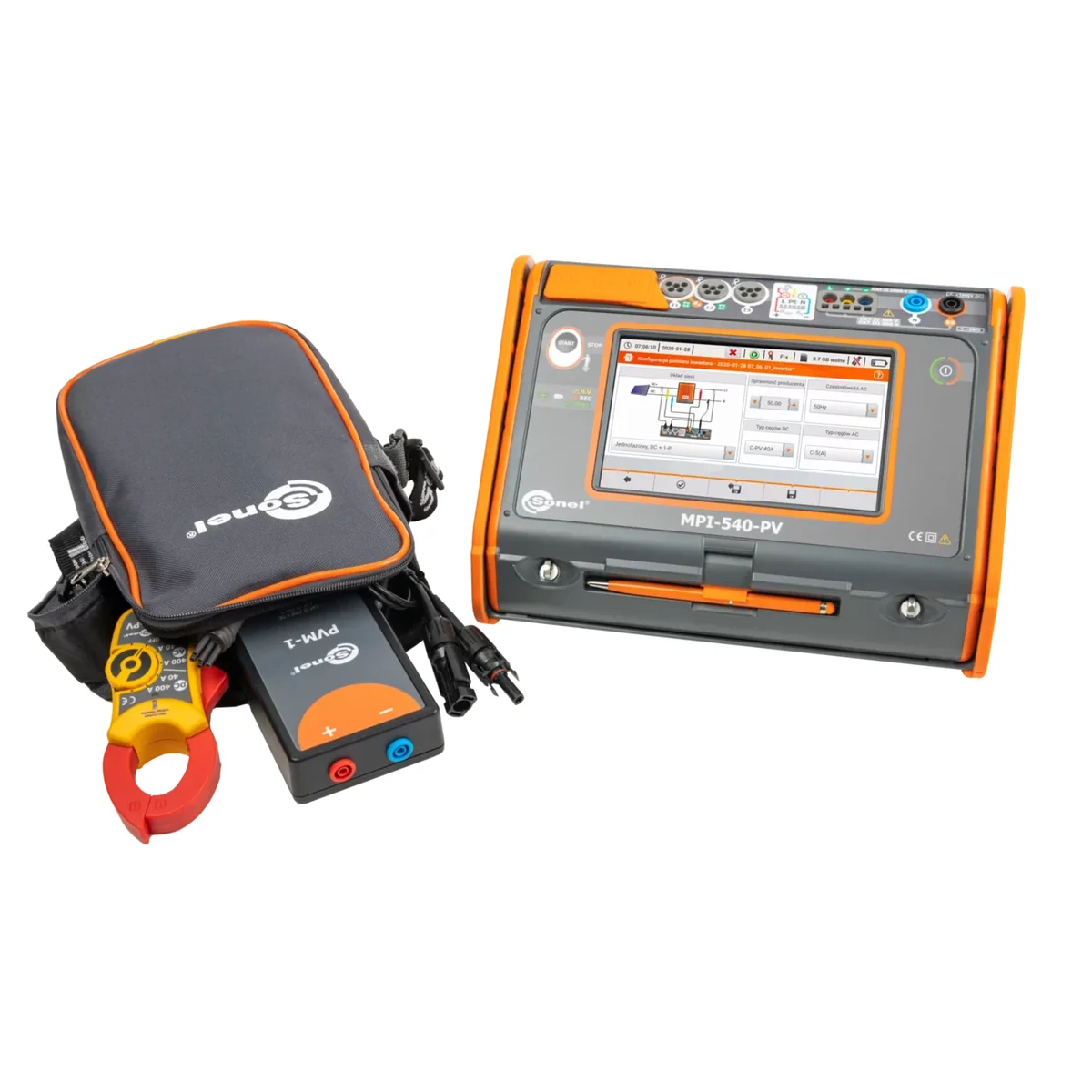

Multifunkční měřič parametrů elektroinstalace MPI-540-PV WMPLMPI540PV

Mnohem víc než jen multifunkční měřič

• Největší dotykový panel na trhu (7”) – mimořádná ergonomie a snadné použití
• Vyjímatelná karta microSD – snadné zvýšení kapacity paměti
• Li-Ion baterie – delší provoz měřiče
• Měření fotovoltaických instalací v souladu s normou PN-EN 62446
• Spolupráce s měřičem slunečního záření a teploty
• Zpráva o testech fotovoltaických instalací po přenosu dat do programu Sonel Pomiary Elektryczne
• Třífázový záznam parametrů elektrické sítě – pokročilá diagnostika kvality napájení
• Čtení aktuálních dat síťových parametrů – okamžité vyhodnocení testovaného zařízení
• Parametry měřené ve třídě S normy PN-EN 61000-4-30 – vysoká přesnost měření
• Kalkulačka energetických ztrát – rychlá diagnostika potenciálních úspor
• Měření všech parametrů protišokové ochrany – jedno zařízení místo několika
• Rychlé měření zkratových smyček pomocí RCD bez vypnutí (až několik sekund) – úspora času
• Automatické testy – schopnost provádět automatická měření v sekvenci – zjednodušující měření
• Rychlá cesta od měření k zprávě – úspora času

Funkce

Měřič se vyznačuje nadprůměrnými schopnostmi v oblasti funkčnosti. Kombinuje možnosti měření několika zařízení a zajišťuje stejně dobrou přesnost.

• Zařízení MPI-540-PV  lze použít k měření fotovoltaických instalací v souladu s PN- Norma EN 62446:
  • kontinuita ochranných spojení,
  • zemní odpor,
  • izolační odpor na straně DC,
  • napětí naprázdno U_OC,
  • zkratový proud I_SC,
  • provozní proudy a výkony na straně DC a AC,
  • účinnost měniče.
• Zařízení MPI-540-PV  dokáže zaznamenávat parametry kvality napájení 50/60 Hz třídy S podle normy EN 61000-4-30:
  • napětí L1, L2, L3 – průměrné hodnoty v rozsahu do 500 V,
  • proudy L1, L2, L3 – průměrné hodnoty, měření proudu v rozsahu do 3 kA (v závislosti na použitých proudových kleštích),
  • frekvence v rozsahu 40 Hz – 70 Hz,
  • činný výkon (P), jalový výkon (Q), zdánlivý výkon (S),
  • účiník (PF), cosφ, tanφ,
  • harmonické (až 40. napětí a proudu),
  • faktor harmonického zkreslení THD pro proud a napětí,
  • registrace události pro proud a napětí,
  • tok energie – 4 kvadranty.
• Zařízení MPI-540-PV  lze použít k provádění všech přejímacích měření elektrických instalací v souladu s platnými předpisy:
  • impedance poruchové smyčky (také v obvodech s RCD spínači),
  • parametry přepínače RCD,
  • izolační odpor,
  • zemní odpor (4 metody měření + měření odporu půdy),
  • kontinuita ochranných a ekvipotenciálních spojení,
  • intenzita světla,
  • test posloupnosti fází,
  • test směru otáčení motoru.

Kontrola bezpečnosti instalace

Se zařízením můžete ovládat domácí a průmyslové elektroinstalace z hlediska bezpečnosti. Měření lze snadno automatizovat pomocí:

• testování proudových chráničů v automatickém režimu,
• samotesty – tj. volně konfigurovatelné sekvence měření,
• pomocí adaptéru AutoISO-1000C k testování izolačního odporu 3-, 4- a 5-žilových kabelů.

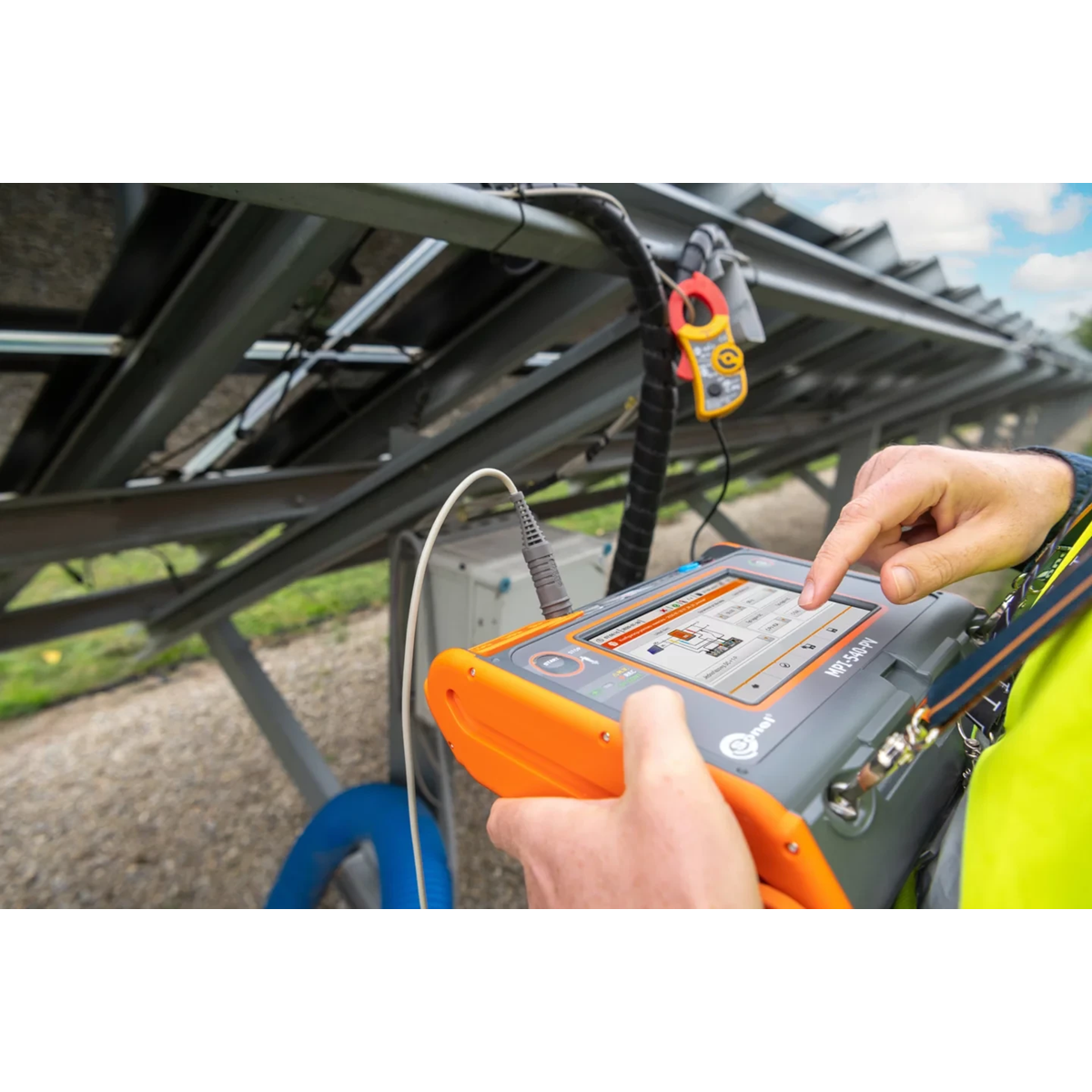

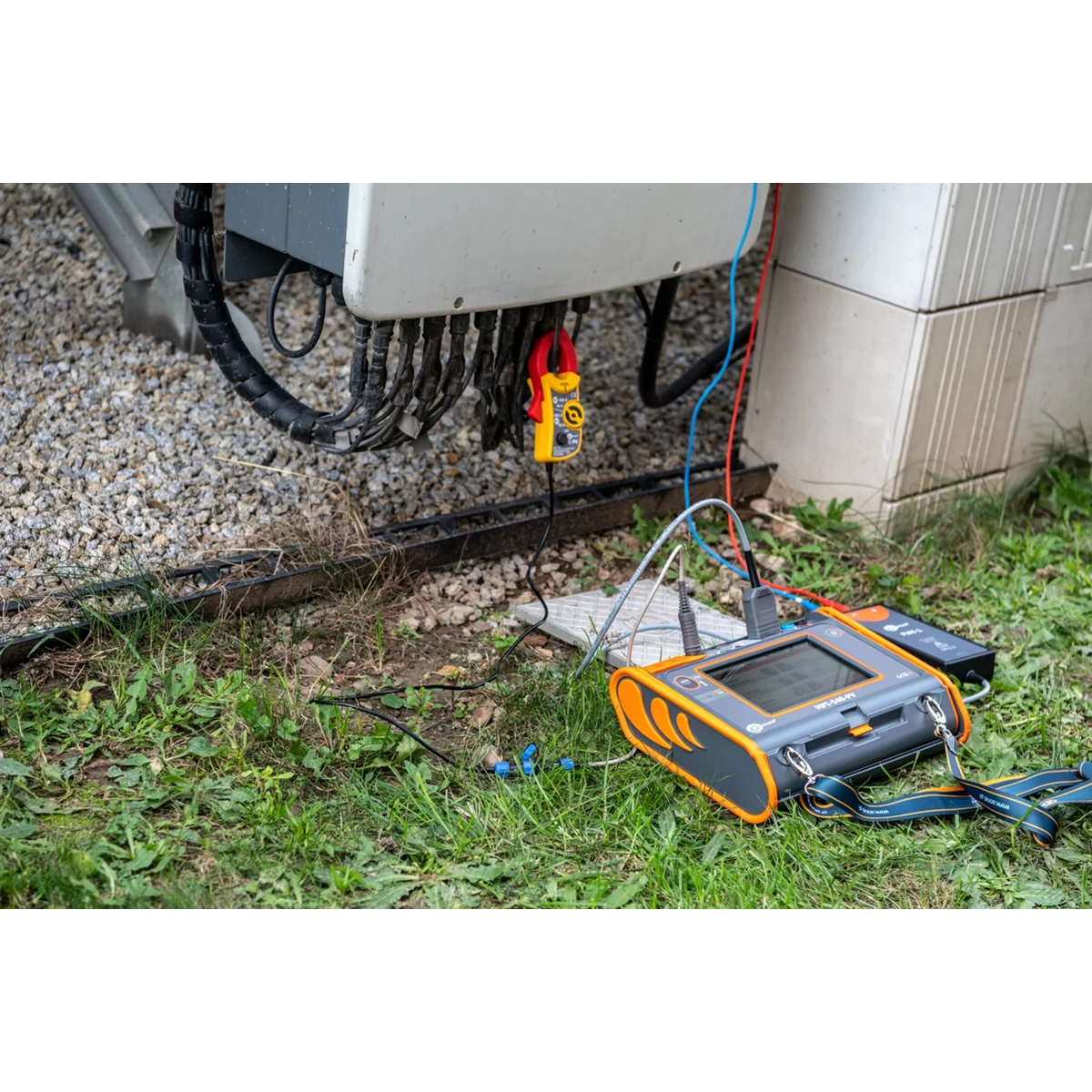

Fotovoltaika pod dohledem

MPI-540-PV je extrémně univerzální měřič, určený zejména pro testování fotovoltaických instalací. Zařízení bude sloužit k provedení kompletní sady testů na stejnosměrné i střídavé straně - v souladu s pokyny normy PN-EN 62446 Měřením parametrů souvisejících s fotovoltaickou instalací je zařízení automaticky převede na Referenční podmínky STC (Standard Test Conditions). Měření napětí, proudů a výkonu na AC a DC straně střídače vám umožní ověřit jeho účinnost. Uložení výsledků do paměti měřiče vám umožní připravit protokol o testech provedených v programu  Sonel Electrical Measurements

Komplexní analýza parametrů sítě

Vestavěný třífázový záznamník umožňuje sledovat aktuální stav sítě a zaznamenávat její parametry, jako je napětí, proud, výkon, harmonické, THD. Měřič umožňuje odečítat vybrané hodnoty a zobrazovat jejich grafické zobrazení na obrazovce v reálném čase. Parametry se měří nezávisle na registraci uložené na paměťové kartě. Zařízení může prezentovat:

• křivky napětí a proudu (osciloskop),
• grafy napětí a proudu v průběhu času,
• fázorový diagram,
• měření mnoha parametrů v tabulkové formě,
• tabulka harmonických v proudu a napětí.

Snadné čtení

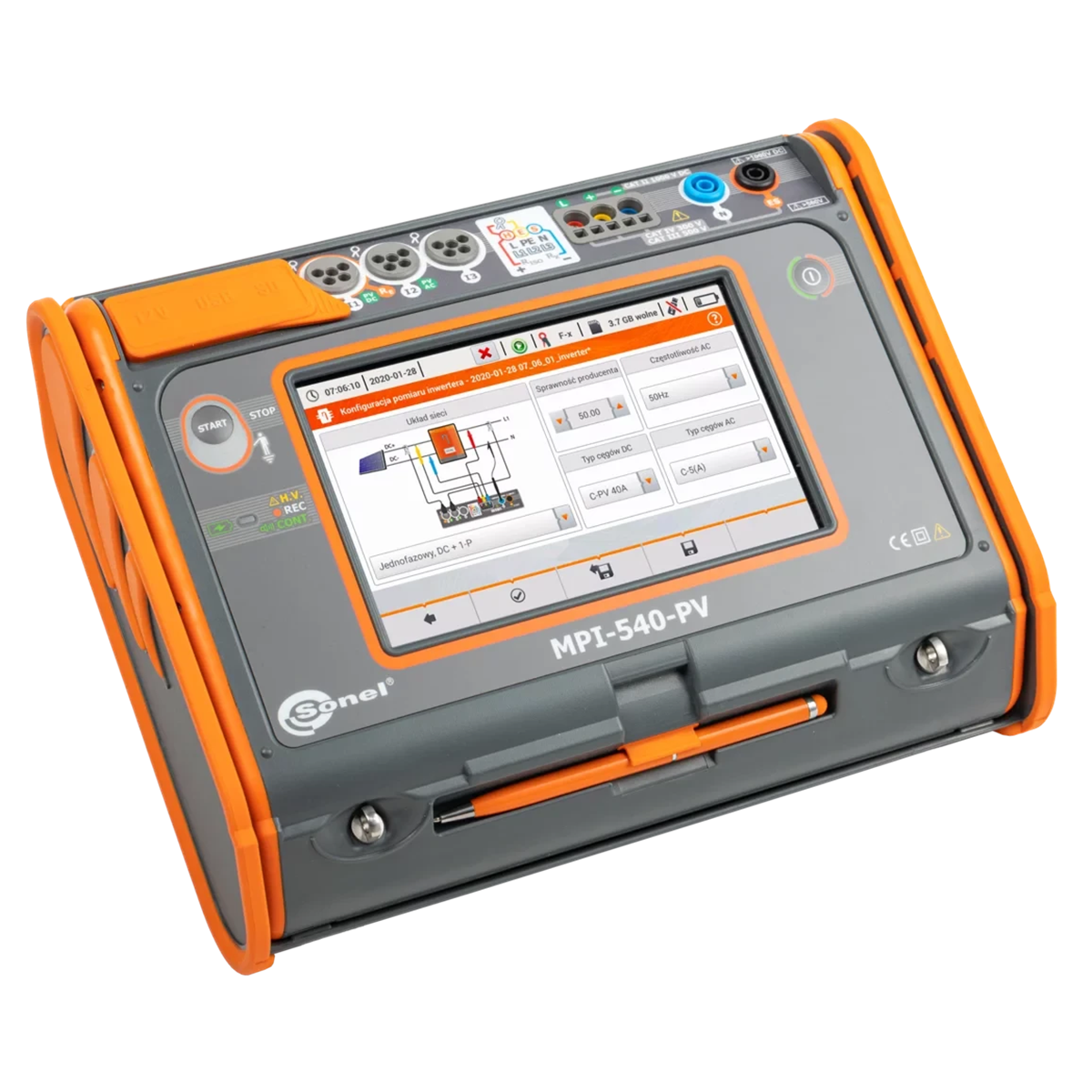

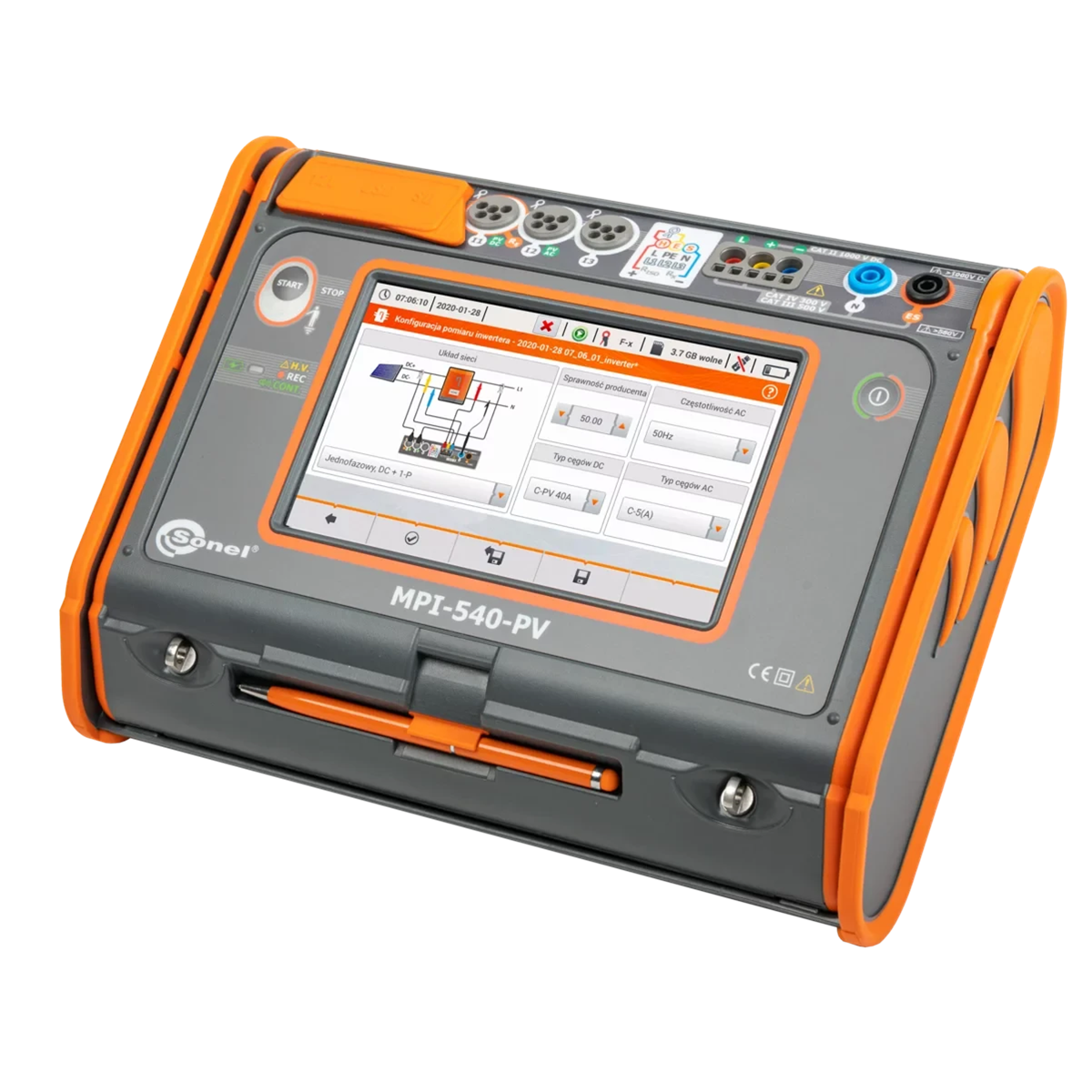

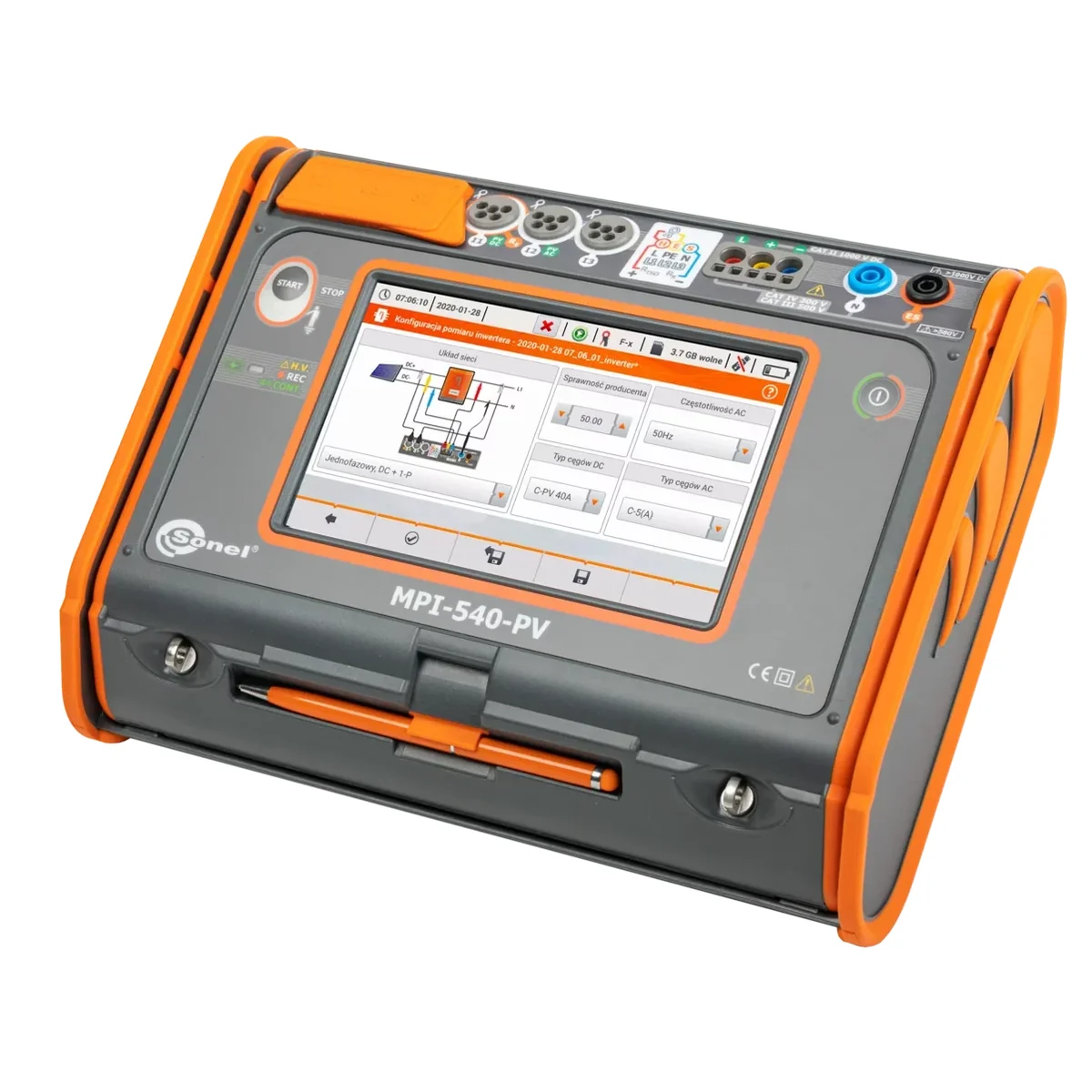

Zařízení je vybaveno 7palcovou barevnou dotykovou obrazovkou LCD s rozlišením 800 x 480 pixelů. To zaručuje pohodlné ovládání a snadné čtení parametrů a časových průběhů. Velká obrazovka znamená, že při používání glukometru je k dispozici více informací. Rozhraní je čitelné za všech podmínek – i díky vhodné velikosti zobrazených symbolů. Přiložený stylus umožňuje pracovat i s dielektrickými rukavicemi.

Vestavěný systém nápovědy

Zařízení má vestavěné obrazovky nápovědy s diagramy měření. Díky tomu můžete snadno a rychle zkontrolovat, jak daný systém zapojit v závislosti na typu prováděného měření.

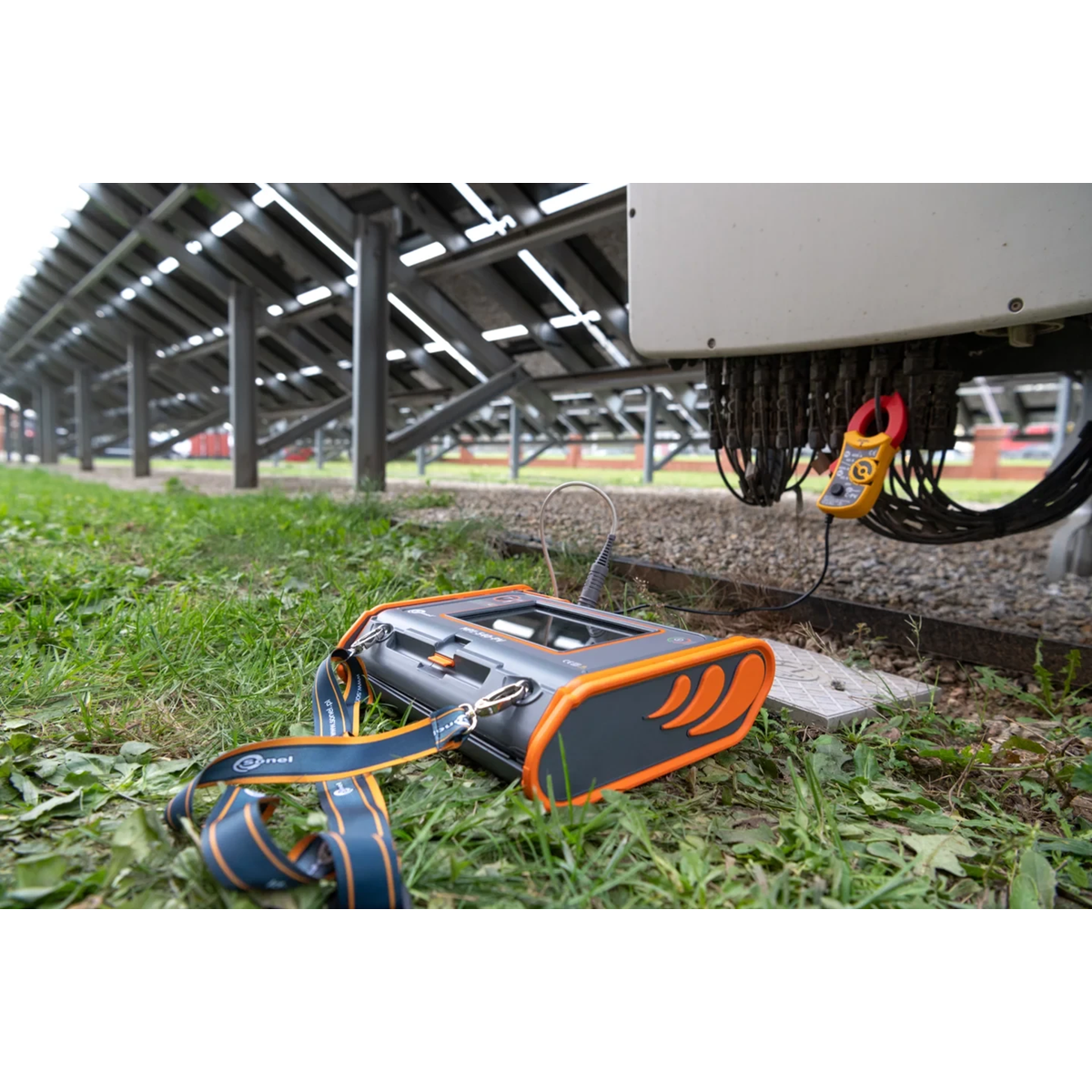

Zvýšená odolnost vůči podmínkám prostředí

Měřič MPI-540-PV dokáže zvládnout obtížné podmínky prostředí. Ochranu proti vniknutí prachu a vody zajišťuje unikátní pouzdro s úrovní těsnosti IP51. Je odolný proti mechanickému poškození a speciální konstrukce umožňuje snadnou ochranu dotykového displeje posunutím krytu měřiče. Kromě ochrany před poškozením vám také umožňuje pohodlné přenášení a používání zařízení v různých polohách.
