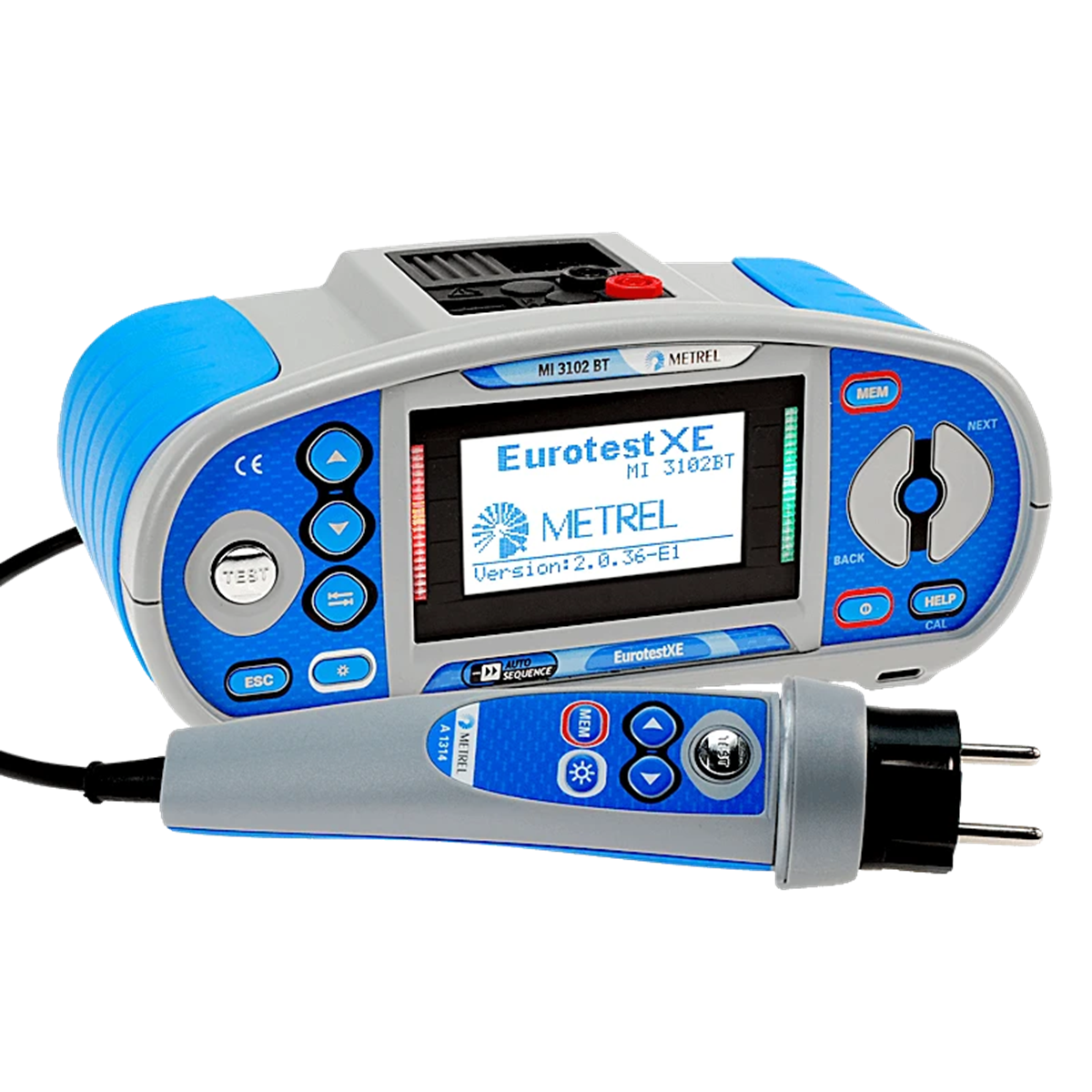

Metrel EurotestXE Multifunkční elektroinstalační měřič MI3102BT

Name: Metrel EurotestXE Multifunkční elektroinstalační měřič
Brand: INNE
SKU: NPP048INBR
Price: 1622.14 PLN

Místní index:

NPP048INBR

Katalogové číslo.:

MI3102BT

Metrel EurotestXE Multifunkční elektroinstalační měřič

Kliknutím na obrázek jej zvětšíte

Výrobce: INNE

Baterie: 9 V DC (6 x 1,5 V baterie nebo dobíjecí baterie, velikost AA)

Kategorie přepětí: 1000V DC CAT II | 600V CAT III | 300V CAT IV

Třída ochrany: II

Zobrazit celý popis

Cena:

1622,14 €

hrubý / kusů.

(včetně DPH 23%)

1247,80 € hrubý/kg.

Dodání do 3 hodin

Výrobek na individuální žádost

Vyzvednutí za 1h

Množství kusů.

(vícenásobné:

1

)

Vytisknout

Dotaz na výrobek

Popis produktu Technické údaje

Popis produktu

Model MI 3102 BT je multifunkční měřicí zařízení, které provádí všechna potřebná měření v nízkonapěťových elektroinstalacích v souladu s normou PN-EN 61557. Toto zařízení má implementovaný režim AUTO SEQUENCE®, který umožňuje automatizovaná měření v sítích TN, TT a IT (ISFL, IMD). Zařízení MI 3102 BT EurotestXE navíc umožňuje sledovat síťové napětí v reálném čase, kontrolovat správnost sledu fází, měřit odpor uzemnění, osvětlení a proud (hodnota TRMS). Elektroměr má implementovanou charakteristiku nadproudové ochrany a proudových chráničů, což umožňuje okamžité vyhodnocení výsledku měření (kladný/negativní). Všechny výsledky lze snadno uložit do paměti a poté zkopírovat do počítače pomocí softwaru Metrel Electrical Safety Manager (je součástí standardní dodávky!) pro zpracování a přípravu zpráv.

Funkce měření

Izolační odpor se stejnosměrným napětím od 50 V do 1000 V
Kontinuita PE vodičů s měřicím proudem 200 mA DC se změnou polarity
Kontinuita PE vodičů s měřicím proudem 7 mA DC bez vypínání proudových chráničů
Impedance vedení/smyčky
Impedance smyčky bez vypínání proudového chrániče
Napětí a frekvence TRMS
Posloupnost fází
Výkon a harmonické
Měření RCD (obecný a selektivní typ AC, A, F, B, B+, EV RCD, MI RCD)
Odpor uzemnění: metoda se 3 vodiči a 2 svorkami (volba: A 1018 + A 1019)
Odpor půdy (volba: Ro-adaptér)
Unikající proud TRMS a proud zátěže (volba: A 1018)
First Fault Current Test (ISFL)
Test zařízení pro sledování izolace (IMD)
Intenzita osvětlení (volba: A 1172/A 1173)

Užitečné funkce

Předdefinované AUTOSEQUENCES®:
Automobil TT (U, Zln, Zs, Uc)
Automobil TN/RCD (U, Zln, Zs, Rpe)
Automobil TN (U, Zln, Zlpe, Rpe)
Auto IT (U, Zln, Isc, Isfl, IMD)
Měření výkonu a harmonická analýza
Vestavěné obrazovky nápovědy
Tabulky vestavěných ochran: Tato jedinečná funkce umožňuje vyhodnotit výsledek měření impedance zkratové smyčky z hlediska požadavků příslušných norem
Monitorování v reálném čase všech 3 napětí
Automatická změna polarity pro měření kontinuity
Žádné vypínání proudového chrániče: Měření impedance poruchové smyčky bez vypínání proudových chráničů
Vestavěná nabíječka a baterie jako standard
Auto RCD: Automatické měření RCD
Komunikace Bluetooth s počítači, tablety a chytrými telefony Android
Software Metrel Electrical Safety Manager pro stahování výsledků měření a vytváření zpráv
aMESM App: Aplikace pro Android pro správu dat v terénu (volitelné)

Aplikace

Přejímání nebo pravidelná kontrola elektrických instalací nízkého napětí
Testování jednofázových a vícefázových instalací
Testování instalací v sítích TT, TN a IT
Testování napájecích systémů pro zdravotnická zařízení

STANDARDY

Funkčnost:PN-EN 61557, DIN 5032
Další normy: PN-HD 60364-4-41, PN-EN 61008, PN-EN 61009, BS 7671, AS/NZ 3017, CEI 64.8, HD 384, VDE 413
Elektromagnetická kompatibilita:PN-EN 61326
Bezpečnost:PN-EN 61010-1, PN-EN 61010-031, PN-EN 31010-2-030, PN-EN 31010-2-032

KONTINUITA

Funkce	Rozsah měření	Rozlišení	Přesnost
Zkušební proud 7 mA 2-drát	0,00Ω ... 19,99Ω 20,0 Ohm ... 1999 Ohm	0,1Ω 1 Ω	±(5 % z r.w. + 5 číslic)
Zkušební proud 200 mA 2-drát	0,00Ω ... 19,99Ω 20,0Ω ... 99,9Ω 100,0Ω ... 1999Ω	0,01Ω 0,1Ω 1 Ω	±(3 % r.w. + 3 číslice) ±(5% r.h.) ±(5% r.h.)

IZOLAČNÍ ODOLNOST

Funkce	Rozsah měření	Rozlišení	Přesnost
Zkušební napětí 50/100/250 V	0,00 MΩ ... 19,99 MΩ 20,0 MΩ ... 99,9 MΩ 100,0 MΩ ... 199,9 MΩ	0,01 MΩ 0,1 MΩ	±(5 % r.w. + 3 číslice) ±(10% r.h.) ±(20% r.h.)
Zkušební napětí 500/1000 V	0,00 MΩ ... 19,99 MΩ 20,0 MΩ ... 99,9 MΩ 200 MΩ ... 999 MΩ	0,01 MΩ 0,1 MΩ 1 MΩ	±(5 % r.w. + 3 číslice) ±(5% r.h.) ±(10% r.h.)

RCD

Funkce	Rozsah měření	Rozlišení	Přesnost
RCD Uc	0,00 V ... 19,99 V 20,0 V ... 99,9 V	0,1 V	(-0 %/±15 %) r.w. ± 10 číslic (-0 %/±15 %) w.w.
RCD (t)	0,00 ms ... 40,0 ms 0,0 V ... max.čas	0,1 ms	±1 ms ±3 ms
RCD a rampa	0,2xI∆N ... 1,1xI∆N (AC) 0,2xI∆N ... 1,5xI∆N (A), I∆N ≥30 mA) 0,2xI∆N ... 2,2xI∆N (A), I∆N 0,2xI∆N ... 2,2xI∆N (B)	0,05xI∆N	±0,1xI∆N

IMPEDANCOVÁNÍ

Funkce	Rozsah měření	Rozlišení	Přesnost
Zline L-L, L-N Ipsc	0,00Ω ... 9,99Ω 10,0Ω ... 99,9Ω 100Ω ... 999Ω 1,00 kΩ ... 9,99 kΩ	0,01Ω 0,1Ω 1 ohm 10Ω	“±(5 % r.w. + 5 číslic) ±(10 % r.h.)”
Zloop L-PE, Ipfc	0,00Ω ... 9,99Ω 10,0Ω ... 99,9Ω 100Ω ... 999Ω 1,00 kΩ ... 9,99 kΩ	0,01Ω 0,1Ω 1 ohm 10Ω	±(5 % r.w. + 5 číslic) ±(10% r.h.)

NAPĚTÍ

Funkce	Rozsah měření	Rozlišení	Přesnost
TRMS	0 … 550 V	1V	±(2 % r.w. + 2 číslice)
Frekvence	0,00 Hz .. 9,99 Hz 10,0 Hz ... 499,9 Hz	0,01 Hz 0,1 Hz	±(0,2 % r.w. + 1 číslice)

ELEKTRIKA

Funkce	Rozsah měření	Rozlišení	Přesnost
TRMS, AC s A1018	0,0 mA ... 99,9 mA 100 mA ... 999 mA 1,00 A ... 19,99 A	0,1 mA 1 mA 0,01 A	±(5 % r.w. + 5 číslic) ±(3 % r.v. + 3 číslice) ±(3% r.h.)
TRMS, AC s A1019	0,0 mA ... 99,9 mA 100 mA ... 999 mA 1,00 A ... 19,99 A	0,1 mA 1 mA 0,01 A	označující ±(5% r.h.) ±(3% r.h.)
TRMS, AC/DC s A1391, rozsah=40A	0,00A ... 1,99A 2,00 A ... 19,99 A 20,0A ... 39,9A	0,01A 0,01 A 0,1 A	±(3 % r.w. + 3 číslice) ±(3% r.h.) ±(3% r.h.)
TRMS, AC/DC s A1391, rozsah = 300A	0,00 A ... 19,99 A 20,0A ... 39,9A 40,0A ... 299,9A	0,01A 0,01 A 0,1 A	označující ±(3 % relativní hmotnosti + 5 číslic)

ZEMNÍCÍ ODPOR

Funkce	Rozsah měření	Rozlišení	Přesnost
3drát	0,00Ω ... 19,99Ω 20,0 Ω ... 199,9 Ω 200,0Ω ... 9999Ω	0,01Ω 0,1Ω 1 Ω	±(5 % z r.w. + 5 číslic)
2 kleště	0,00Ω ... 19,99Ω 20,0Ω ... 30,0Ω 30,1 Ohm ... 99,9 Ohm	0,01Ω 0,1Ω 0,1Ω	±(10 % r.w. + 10 číslic) ±(20 % r.h.) ±(30% r.h.)
Odpor půdy	0,0Ωm … 99,9Ωm 100Ωm ... 999Ωm 1,00 kΩm ... 9,99 kΩm 10,0 kΩm ... 99,9 kΩm	0,1 Ωm 1 ohm 0,01 kΩm 0,1 kΩm	±(5% r.h.) pro Re 1 Ω … 1999 kΩ ±(10% r.h.) pro Re 2 kΩ … 19,99kΩ ± (20 % r.h.) pro Re > r.h. 20 kΩ

PRVNÍ TEST PROUDU ZÁVADY

Funkce	Rozsah měření	Rozlišení	Přesnost
Test chybového proudu 1	0,0 mA ... 19,9 mA	0,1 mA	±(5 % z r.w. + 3 číslice)

TEST IMD

Funkce	Rozsah měření	Rozlišení	Přesnost
Přibližné prahové hodnoty izolační odpor	5 … 640 kΩ	5 kΩ	Přibližné hodnoty, až 128 kroků

OSVĚTLO

Funkce	Rozsah měření	Rozlišení	Přesnost
Typ B	0,01 lux ... 19,99 lux 20,0 lux ... 199,9 lux 200 luxů ... 1999 luxů 2,00 lux ... 19,99 lux	0,01 lux 0,1 lux 1 lux 10 lux	±(5 % r.w. + 2 číslice) ±(5% r.h.)
Typ C	0,01 lux ... 19,99 lux 20,0 lux ... 199,9 lux 200 luxů ... 1999 luxů 2,00 lux ... 19,99 lux	0,01 lux 0,1 lux 1 lux 10 lux	±(10 % r.w. + 3 číslice) ±(10% r.h.)

Technické údaje

Baterie

9 V DC (6 x 1,5 V baterie nebo dobíjecí baterie, velikost AA)
Třída ochrany

II
Rozměry [mm]

230 x 103 x 115
Komunikační protokol

BT, USB, RS232

Kategorie přepětí

1000V DC CAT II 600V CAT III 300V CAT IV
Hmotnost [g]

1300
Napájení

Baterie
