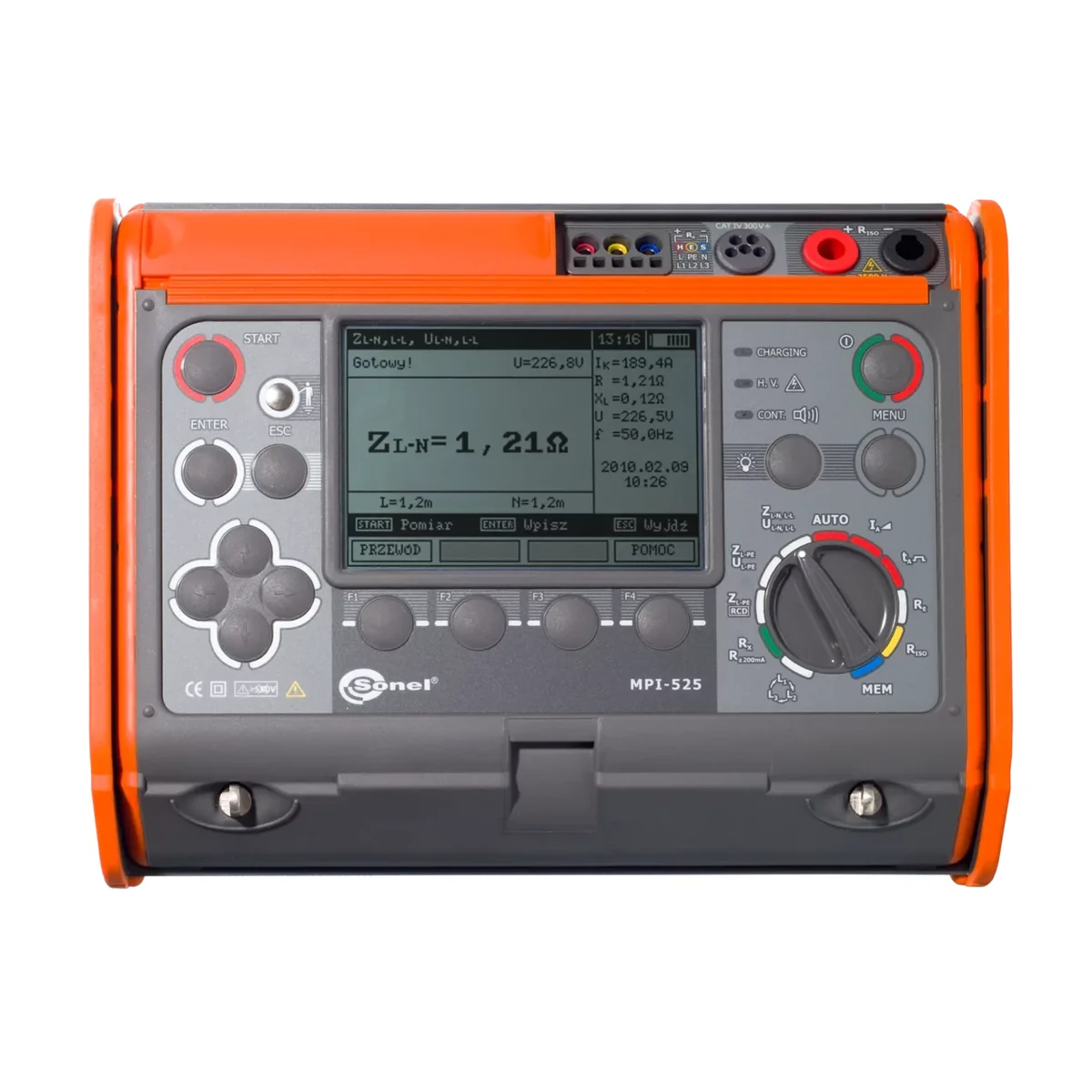

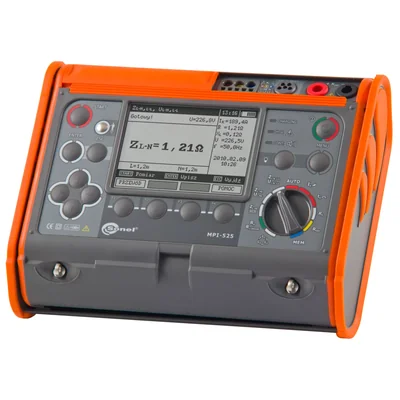

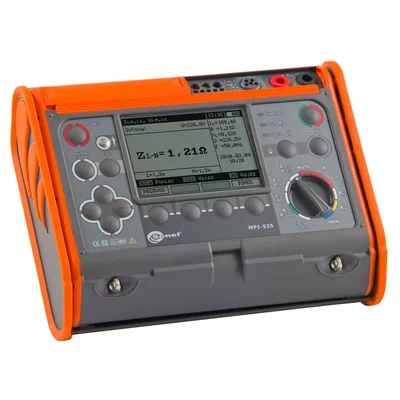

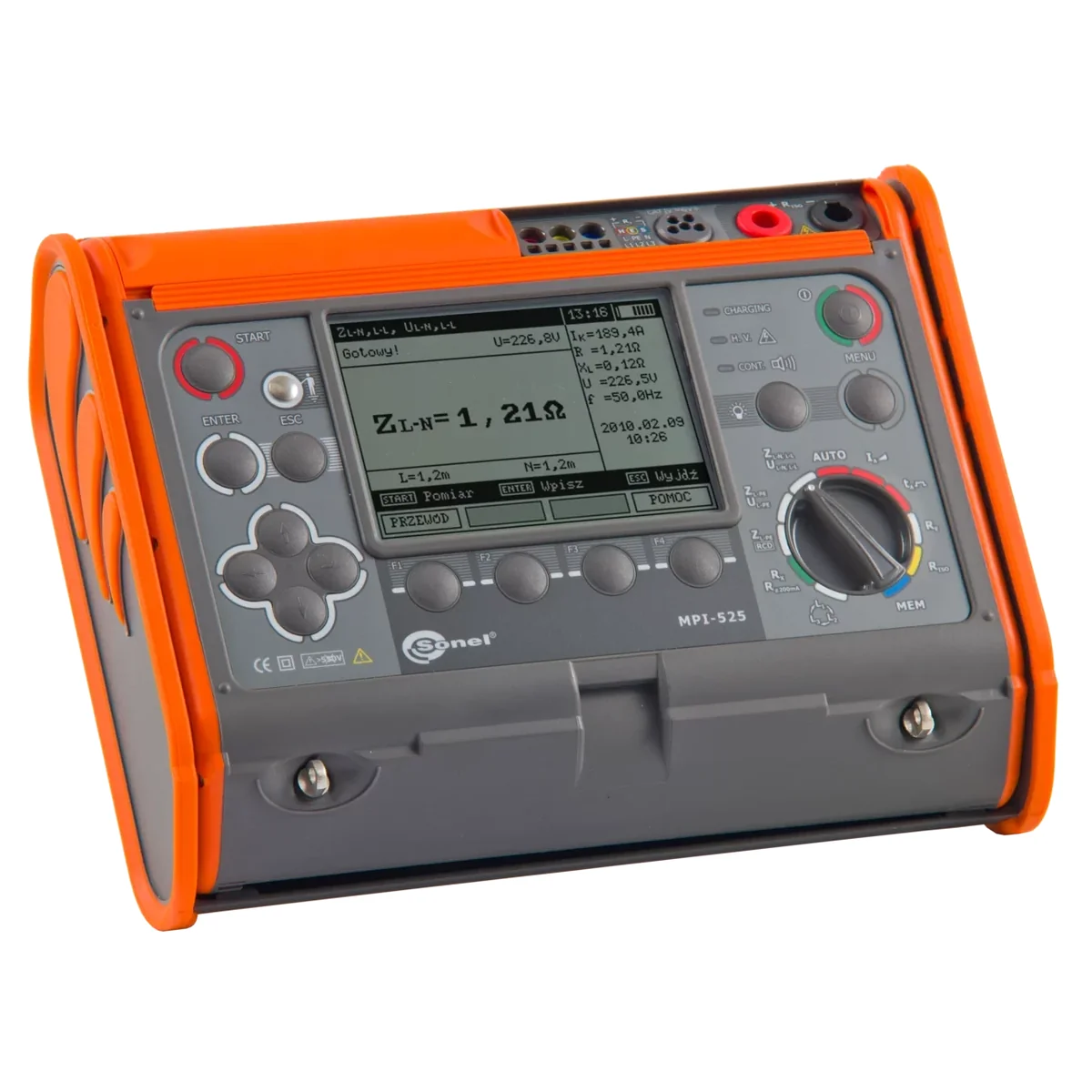

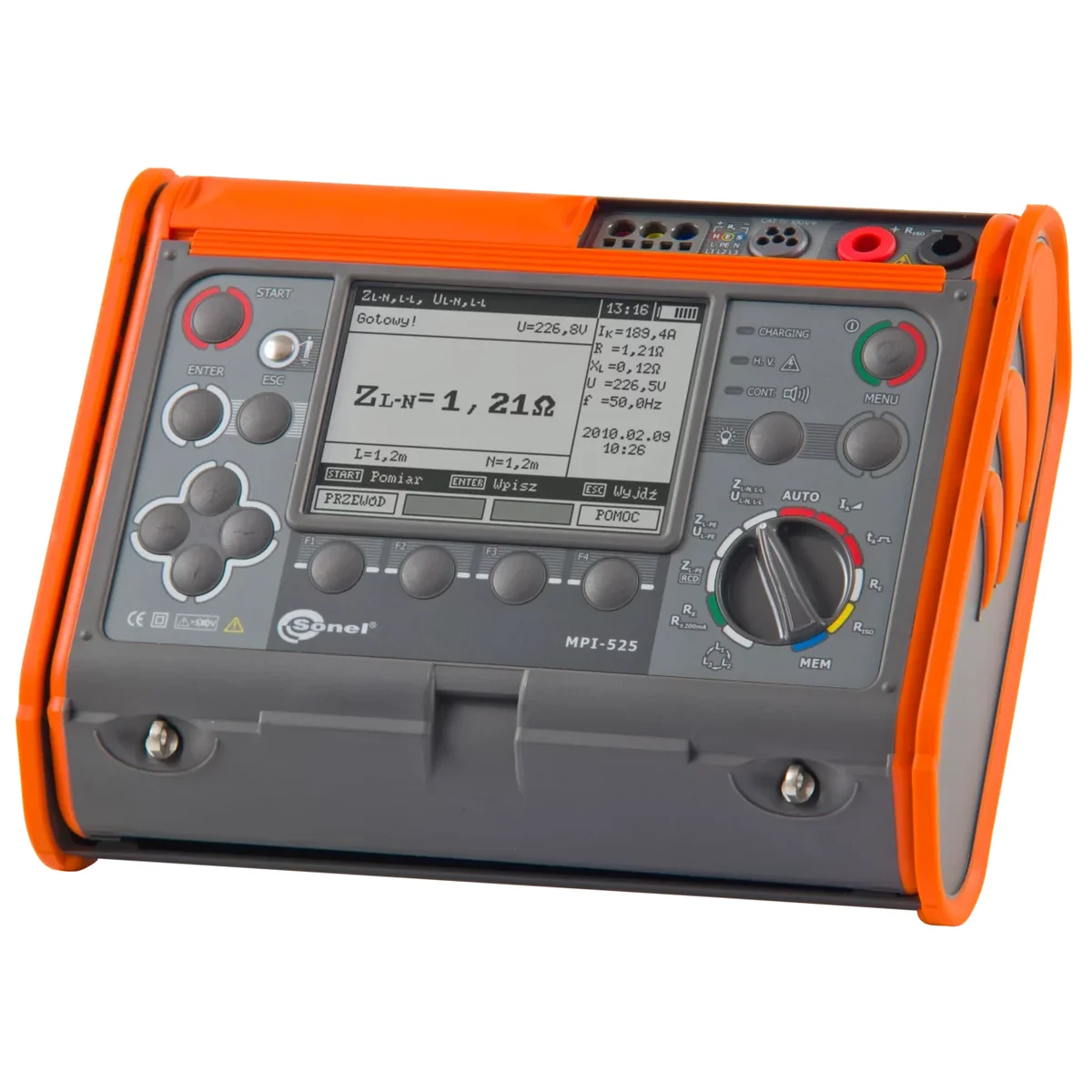

Digitální multifunkční měřič MPI-525 v ergonomickém pouzdře, určený jak pro instalační techniky, tak pro pokročilé specialisty na měření. Umožňuje provádět všechna měření stanovená v normě PN-EN 61557:

impedance zkratové smyčky,
parametry RCD,
izolační odpor,
zemní odpor,
kontinuita ochranného a vyrovnání potenciálů.

MPI-525 úspěšně nahrazuje jednotlivá zařízení používaná pro měření protišoková ochrana a díky doplňkovým funkcím, které nejsou u jiných měřičů dostupné, umožňuje maximální zjednodušení výkonu měření. Pouzdro s krytím IP54 je odolné proti mechanickému poškození a kryt lze nastavit do několika možných poloh, což umožňuje pohodlné přenášení a používání zařízení v různých polohách.

Impedance zkratové smyčky měření:< /p>

měření impedance proudem 23 A (44 A při sdruženém napětí) - zkratový rezistor Rzw=10 Ω,
rozsah měřicího napětí: 95...440 V, frekvence 45...65 Hz,
měření impedance zkratové smyčky s rozlišením až 0,01 Ω , v chráněných instalacích proudové chrániče s IΔn≥30 mA bez vypnutí,
automatický výpočet zkratového proudu; rozlišení fázového a mezifázového napětí,
měření pomocí zástrčky UNI-Schuko s tlačítkem pro spuštění měření (i s prohozenými kabely L a N) nebo kabelů 1,2 m, 5 m, 10 m , délka 20 m, s možností použití 3-fázových zásuvkových adaptérů. (AGT).

Testování proudových chráničů typu AC, A a B:

měření běžných, krátkých -zpožďovací a selektivní jističe se jmenovitými reziduálními proudy 10, 30, 100, 300, 500 a 1000 mA,
funkce automatického měření celé sady parametrů jističe (po jedním stisknutím tlačítka "START" provede měřič celý nastavený cyklus měření včetně možnosti měření impedance zkratovací smyčky L-PE proudem 15 mA),
tvar vlny vynuceného unikajícího proudu zvolený uživatelem: sinusový (začínající od náběžné hrany nebo klesající), jednosměrný pulzující (kladný nebo záporný), jednosměrný pulzující se stejnosměrným pozadím (kladný a záporný), konstantní (kladný a negativní),
měření spouštěcího proudu IA se stoupajícím proudem,
měření doby aktivace tA při proudech ½IΔn, 1IΔn, 2IΔn a 5IΔn,
měření dotykového napětí UB i odporu ochranného vodiče RE bez vypnutí spínače,
detekce přehození vodičů L a N v zásuvce; neovlivňuje měření,
možnost měření aktivačního proudu IA a skutečné doby aktivace tAI s jedním vypnutím proudového chrániče,
měření pro napětí 95...270 V.

Měření izolačního odporu:

měřicí napětí: 50 V, 100 V, 250 V, 500 V a 1000 V a 2500 V
měření izolačního odporu do 10 GΩ,
nastavení 3 časových intervalů T1, T2, T3 od 6...600 s,
výpočet 2 koeficientů absorpce,
ochrana měřiče před přítomností napětí na předmětu a vznikem napětí při měření,
automatické vybíjení kapacity měřený objekt po měření,
automatické měření všech kombinací odporů v 3-, 4- a 5-žilových kabelech a napájecích kabelech pomocí přídavného adaptéru AutoISO-2500,
akustické určení pětisekundových časových úseků usnadňujících odstranění časových charakteristik při měření izolačního odporu.

Nízkonapěťové měření odporu ochranných spojů a vyrovnání potenciálů:

měření kontinuity ochranného vodiče proudem ≥200 mA ve dvou směrech,
měření malým proudem s akustickým a světelná signalizace (zelená dioda),
autokalibrace testovacích vodičů - možnost použití testovacích vodičů libovolné délky.

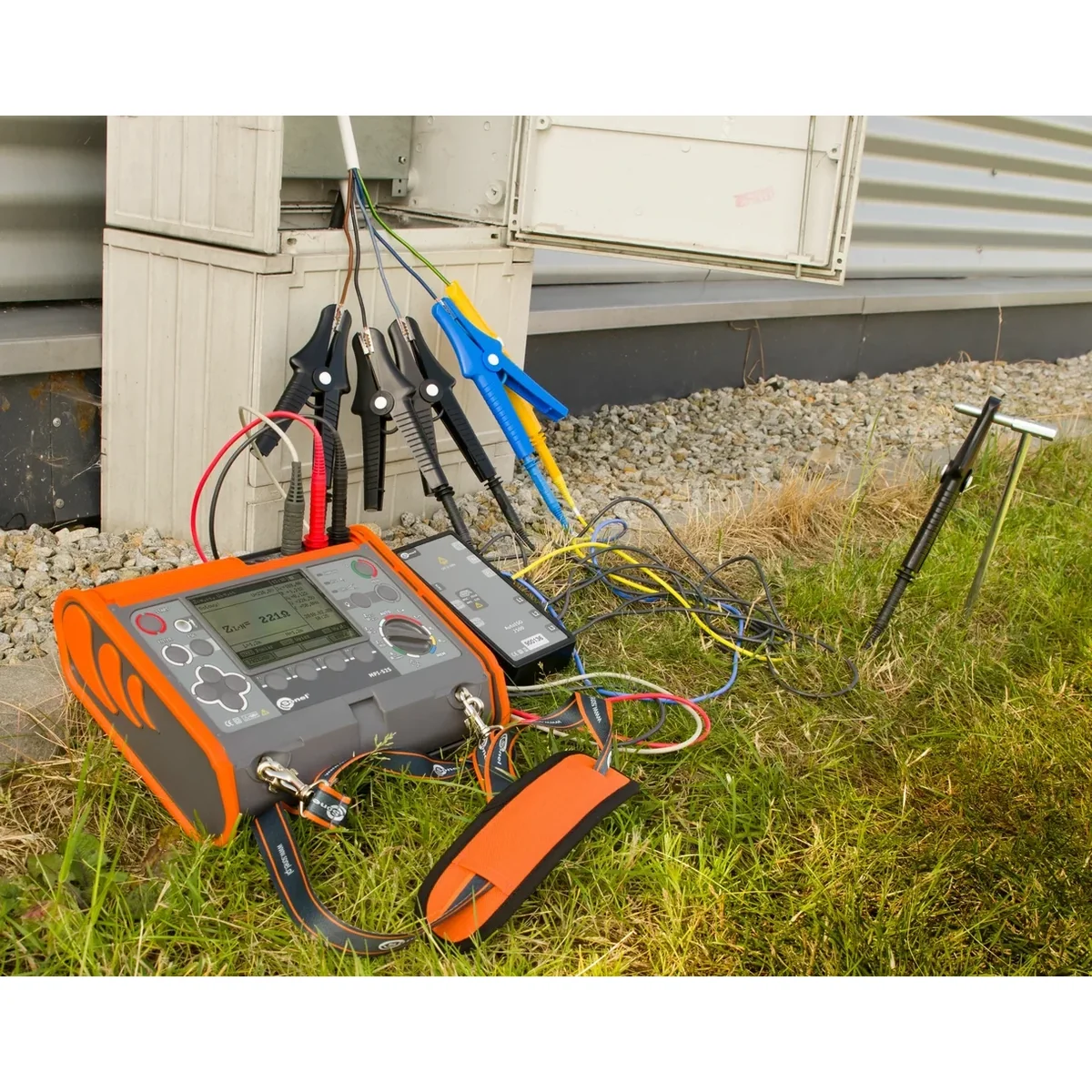

Měření zemního odporu:< /strong>

měření pomocí technické metody 3vodičový se 2 pomocnými elektrodami,

vnitřní zdroj napětí s frekvencí vhodnou pro síť 50/60 Hz.

Rychlá kontrola správného připojení ochranného vodiče PE pomocí dotykové elektrody.

Kontrola sledu fází.

Signalizace vysokého napětí na elektroměru konektory (žlutá dioda).

Paměť pro 990 záznamů (57 500 jednotlivých výsledků), přenos dat do počítače přes USB nebo rádiové spojení.

Elektrická bezpečnost:

typ izolace: dvojitá, v souladu s PN-EN 61010 - 1 a IEC 61557

kategorie měření: III 600 V, IV 300 V

stupeň ochrany krytu: IP54
