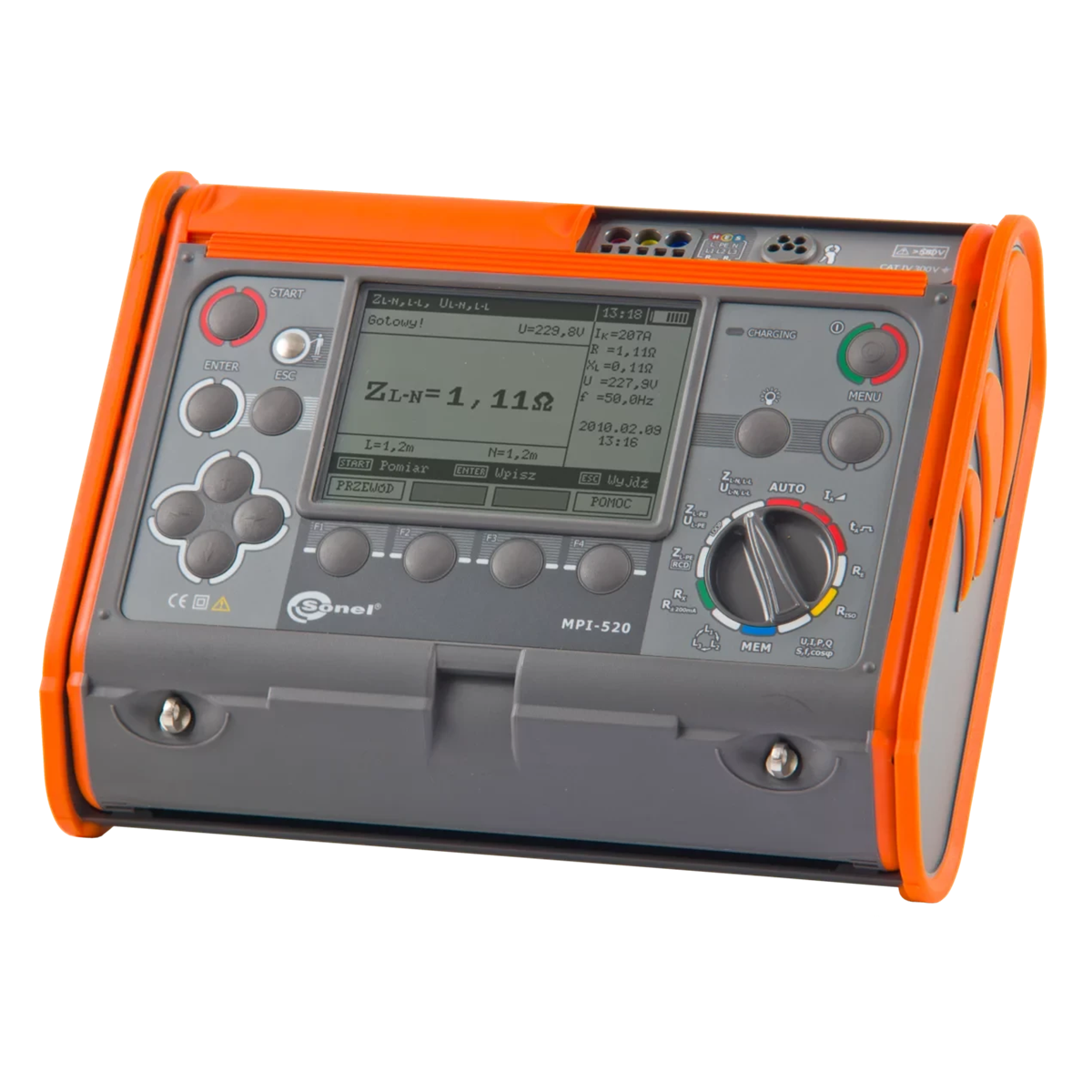

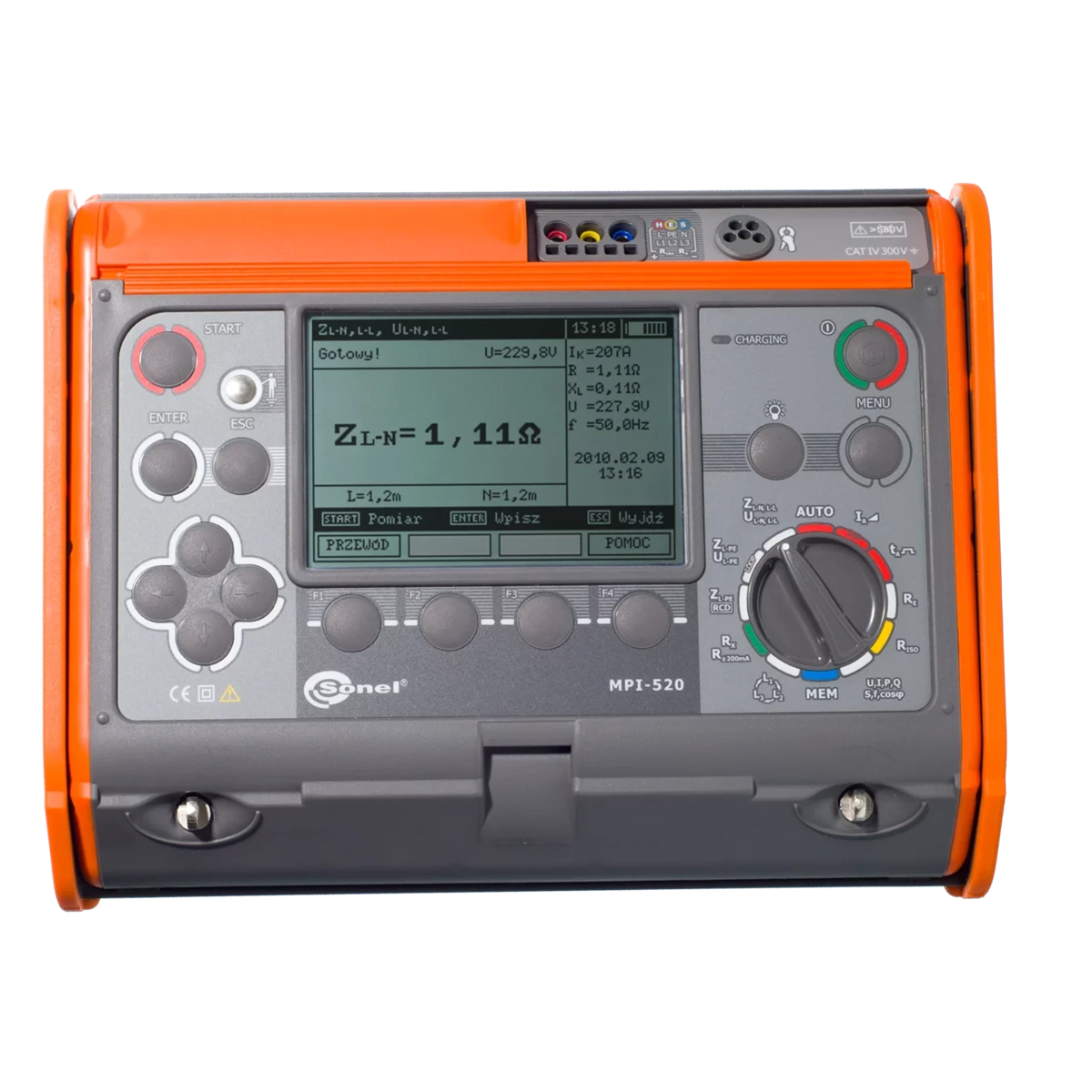

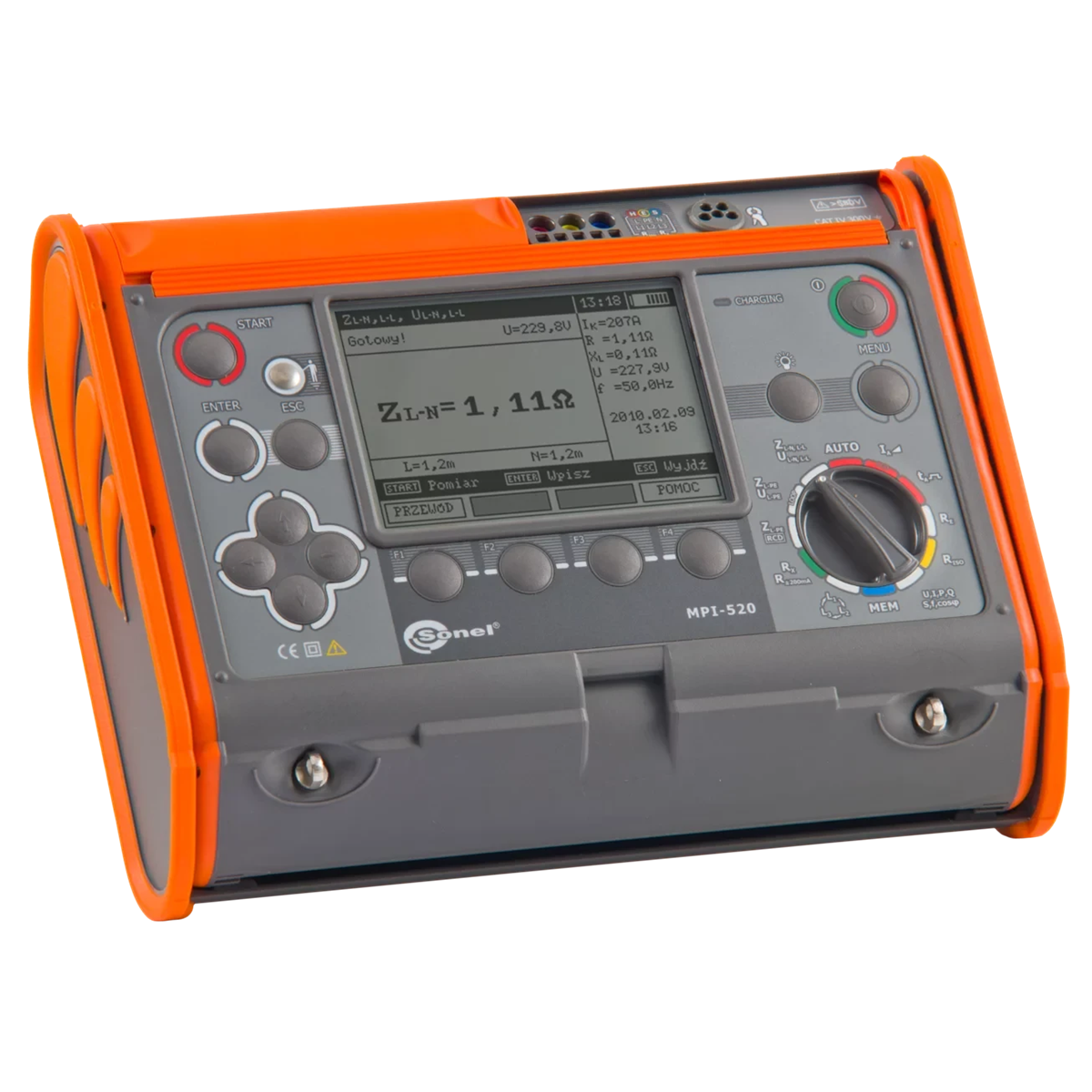

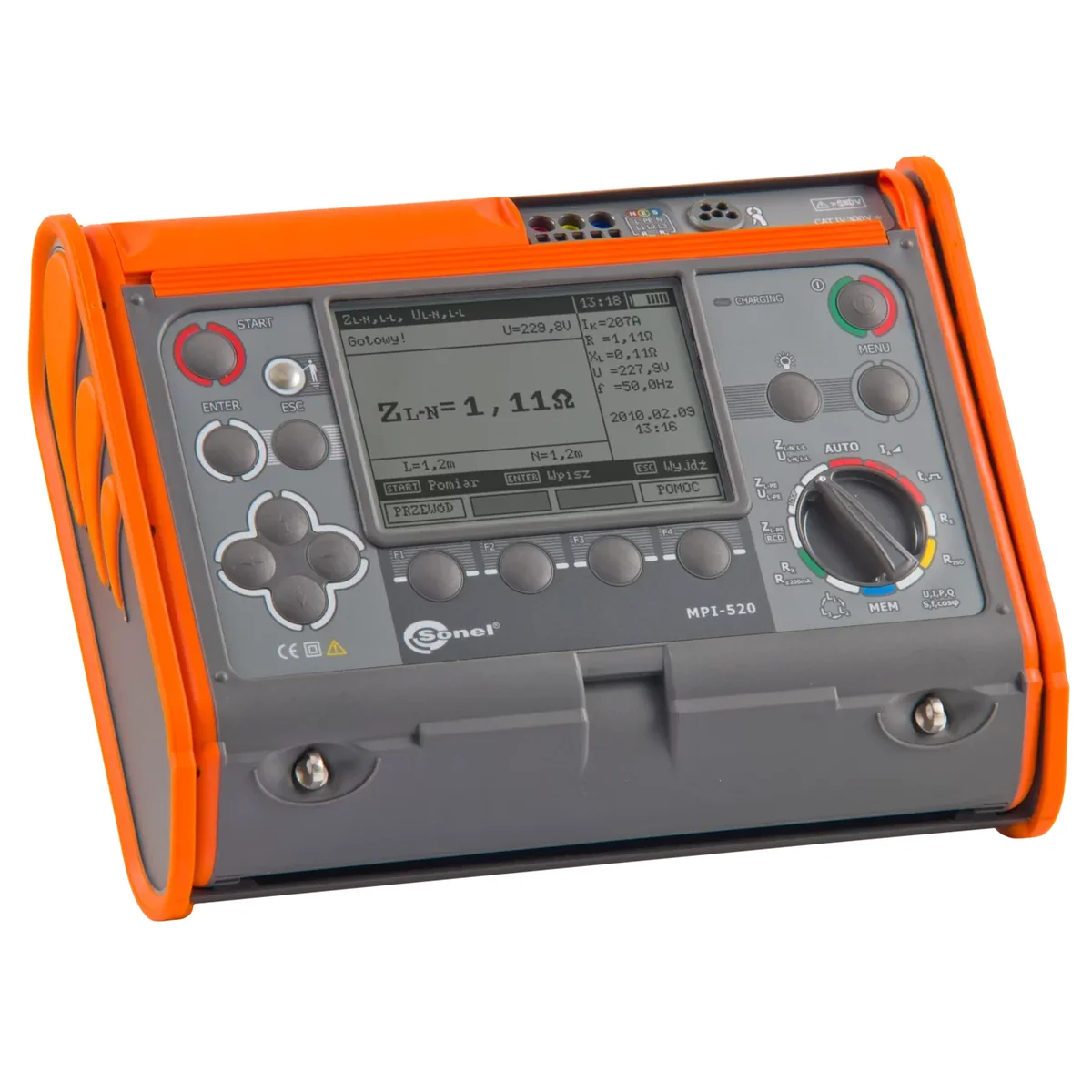

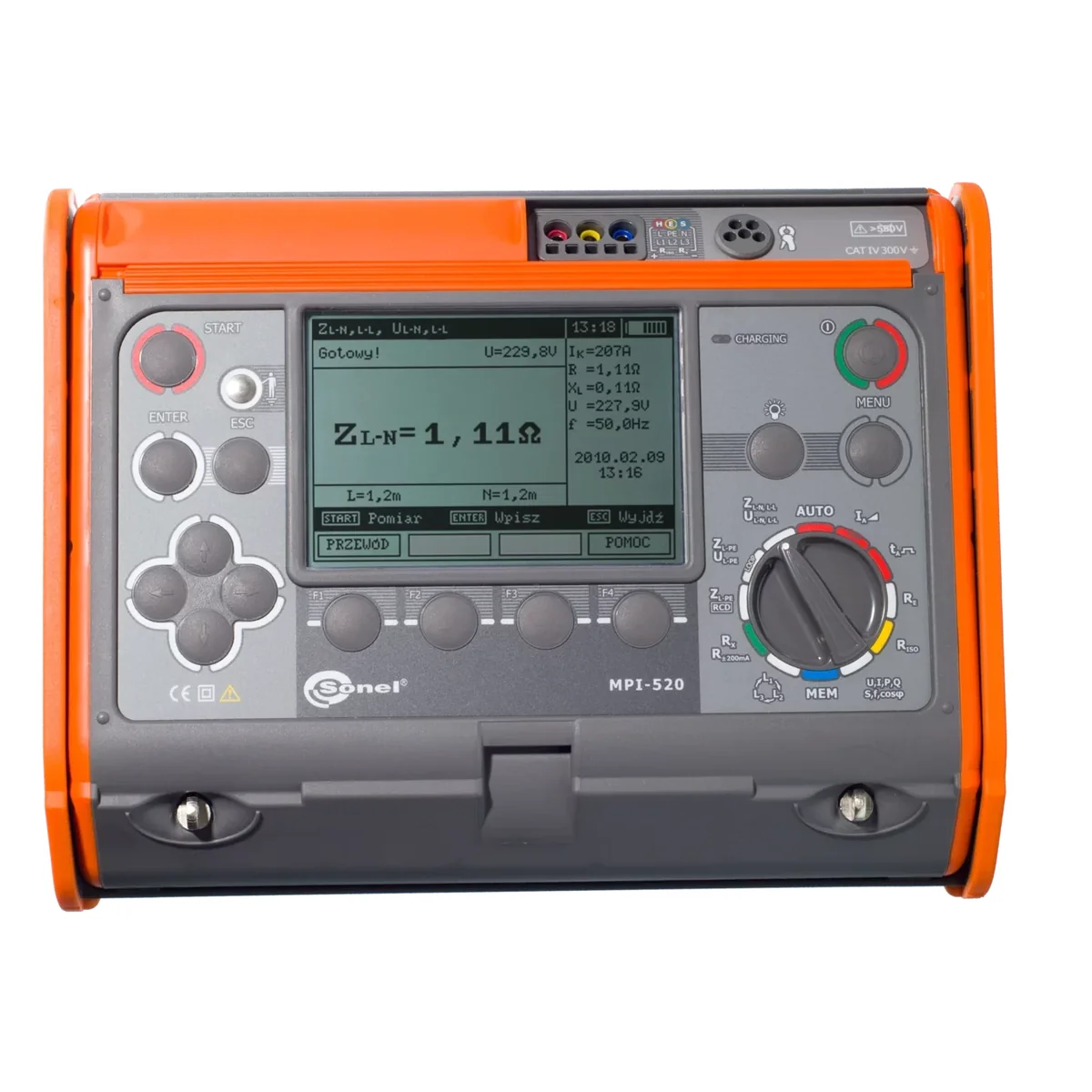

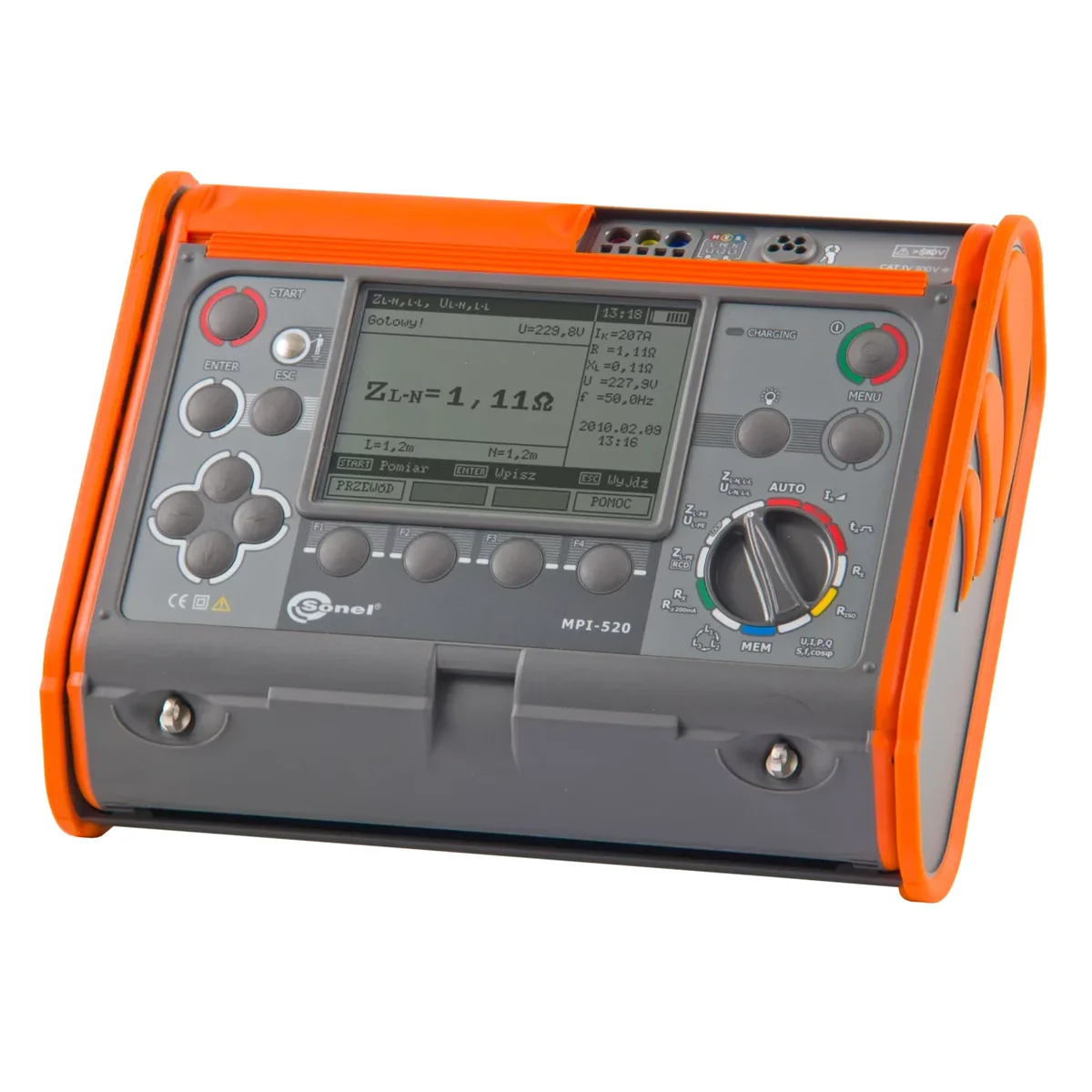

Měřič parametrů elektroinstalace MPI-520 WMPLMPI520

Digitální multifunkční měřič pro instalační techniky i pokročilé specialisty na měření. Umožňuje provádět veškerá měření v elektrické instalaci specifikované normou PN-EN 61557:

• impedance zkratové smyčky - přesné měření i v obvodech s RCD spínači,
< li> parametry RCD spínačů,
• izolační odpor,
• zemní odpor,
• spojitost ochranného a vyrovnání potenciálu.

Impedance zkratové smyčky měření:< /p>

• měření impedance proudem 23 A (44 A při sdruženém napětí) - zkratový rezistor Rzw = 10 Ω,
• rozsah měřicího napětí: 95...440 V, frekvence 45...65 Hz,
• měření impedance zkratové smyčky s rozlišením až 0,01 Ω , v chráněných instalacích proudové chrániče s IΔn ≥ 30 mA bez vypnutí,
• automatický výpočet zkratového proudu; rozlišení fázového a mezifázového napětí,
• měření pomocí zástrčky UNI-Schuko s tlačítkem pro spuštění měření (i s prohozenými kabely L a N) nebo kabelů 1,2 m, 5 m, 10 m , délka 20 m, s možností použití 3-fázových zásuvkových adaptérů. (AGT).

Testování proudových chráničů typu AC, A a B:

• měření běžných, krátkých -zpožďovací a selektivní jističe se jmenovitými reziduálními proudy 10, 30, 100, 300, 500 a 1000 mA,
• funkce automatického měření celé sady parametrů jističe (po jedním stisknutím tlačítka "START" provede měřič celý nastavený cyklus měření včetně možnosti měření impedance zkratovací smyčky L-PE proudem 15 mA),
• tvar vlny vynuceného unikajícího proudu zvolený uživatelem: sinusový (začínající od náběžné hrany nebo klesající), jednosměrný pulzující (kladný nebo záporný), jednosměrný pulzující se stejnosměrným pozadím (kladný a záporný), konstantní (kladný a negativní),
• měření spouštěcího proudu IA se stoupajícím proudem,
• měření doby aktivace tA při proudech ½IΔn, 1IΔn, 2IΔn a 5IΔn,
• měření dotykového napětí UB i odporu ochranného vodiče RE bez vypnutí spínače,
• detekce přehození vodičů L a N v zásuvce; neovlivňuje měření,
• možnost měření aktivačního proudu IA a skutečné doby aktivace tAI s jedním vypnutím proudového chrániče,
• měření pro napětí 95...270 V.
< /ul>

Měření izolačního odporu:

• měřicí napětí: 50 V, 100 V, 250 V, 500 V a 1000 V,
• měření izolačního odporu do 3 GΩ,
• možnost měření v zásuvce pomocí adaptéru UNI-Schuko,
• ochrana měřiče proti přítomnost napětí na objektu a výskyt napětí při měření,
• automatické vybití kapacity měřeného objektu po měření,
• automatické měření všech kombinací odporů ve 3 -, 4- a 4-drát 5-drát pomocí přídavného adaptéru AutoISO-1000 C,
• akustické určení pětisekundových časových intervalů usnadňující odstranění časových charakteristik při měření izolačního odporu.

< strong>Měření nízkonapěťového odporu ochranného a vyrovnání potenciálu:

• měření kontinuity ochranného vodiče s proudem ≥200 mA ve dvou směry,
• měření nízkého proudu s akustickým signálem,
• automatická kalibrace testovacích kabelů - možnost použití libovolné délky testovacích kabelů.

Měření zemního odporu :

• měření pomocí 3vodičové technické metody se 2 pomocnými elektrodami,
• vnitřní zdroj napětí s frekvencí vhodnou pro síť 50/60 Hz.

Rychle zkontrolujte správné připojení ochranného vodiče PE pomocí dotykové elektrody.

Měření napětí, frekvence a - pomocí přídavných svorek - střídavý proud, cosφ a výkon (aktivní, jalový, zdánlivý).

Kontrola sledu fází.

Paměť 990 záznamů (57500 jednotlivých výsledků), výstup USB do PC.

Elektrická bezpečnost:

• typ izolace: dvojitá, v v souladu s PN-EN 61010 - 1 a IEC 61557
• kategorie měření: IV 300 V
• stupeň ochrany krytu: IP54

Další technické údaje:

• napájení měřiče: alkalické baterie LR14 (4 ks) nebo baterie Ni-MH (volitelně)
