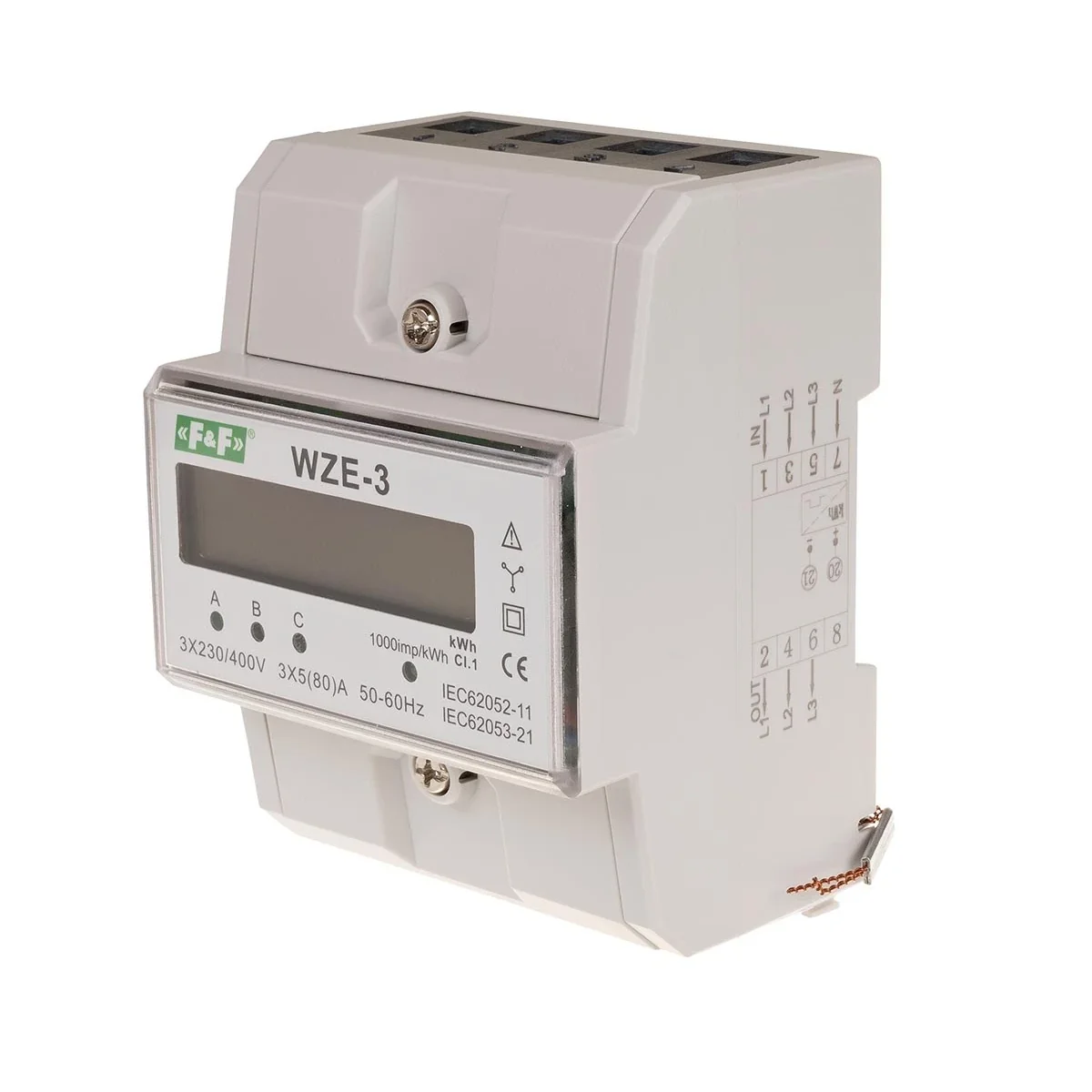

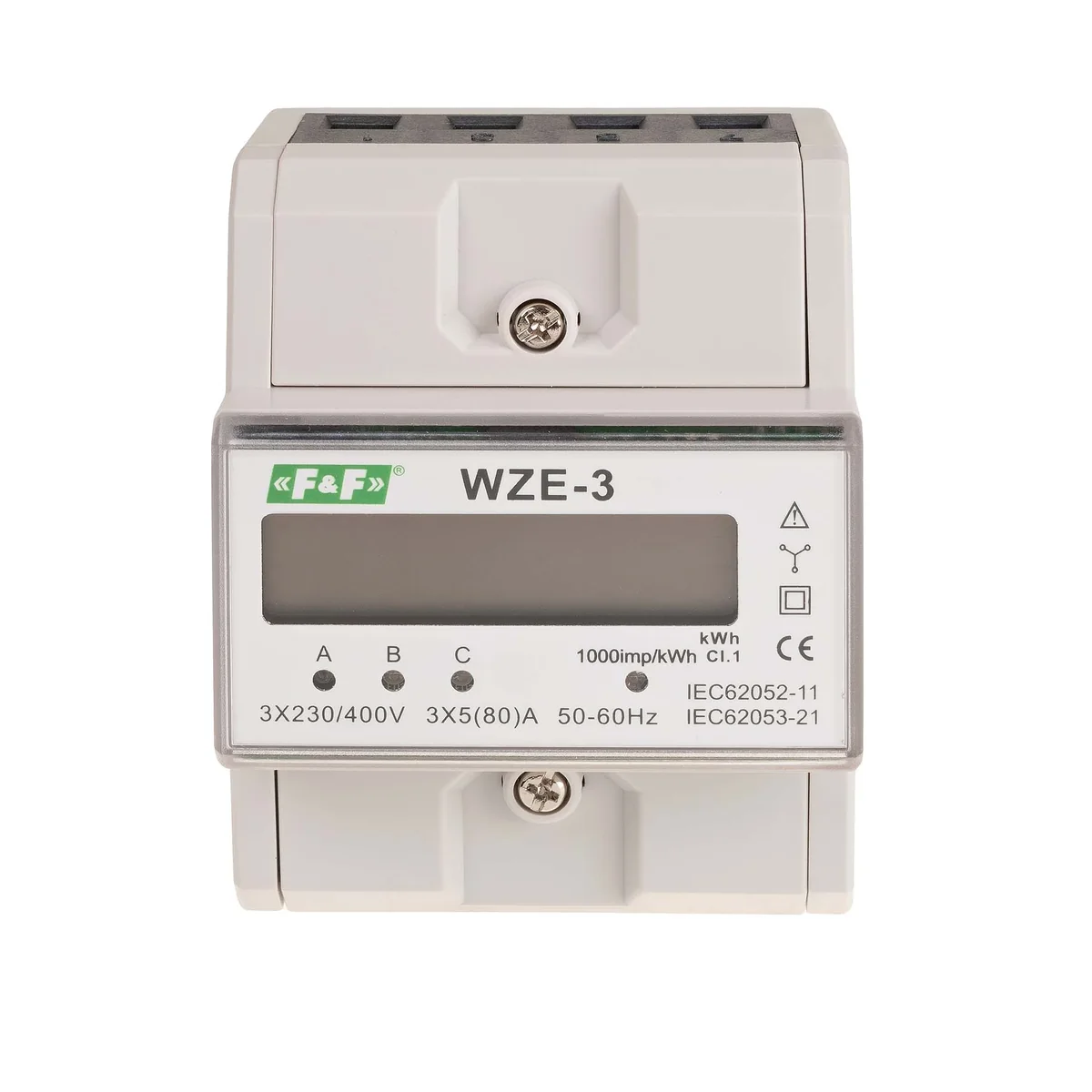

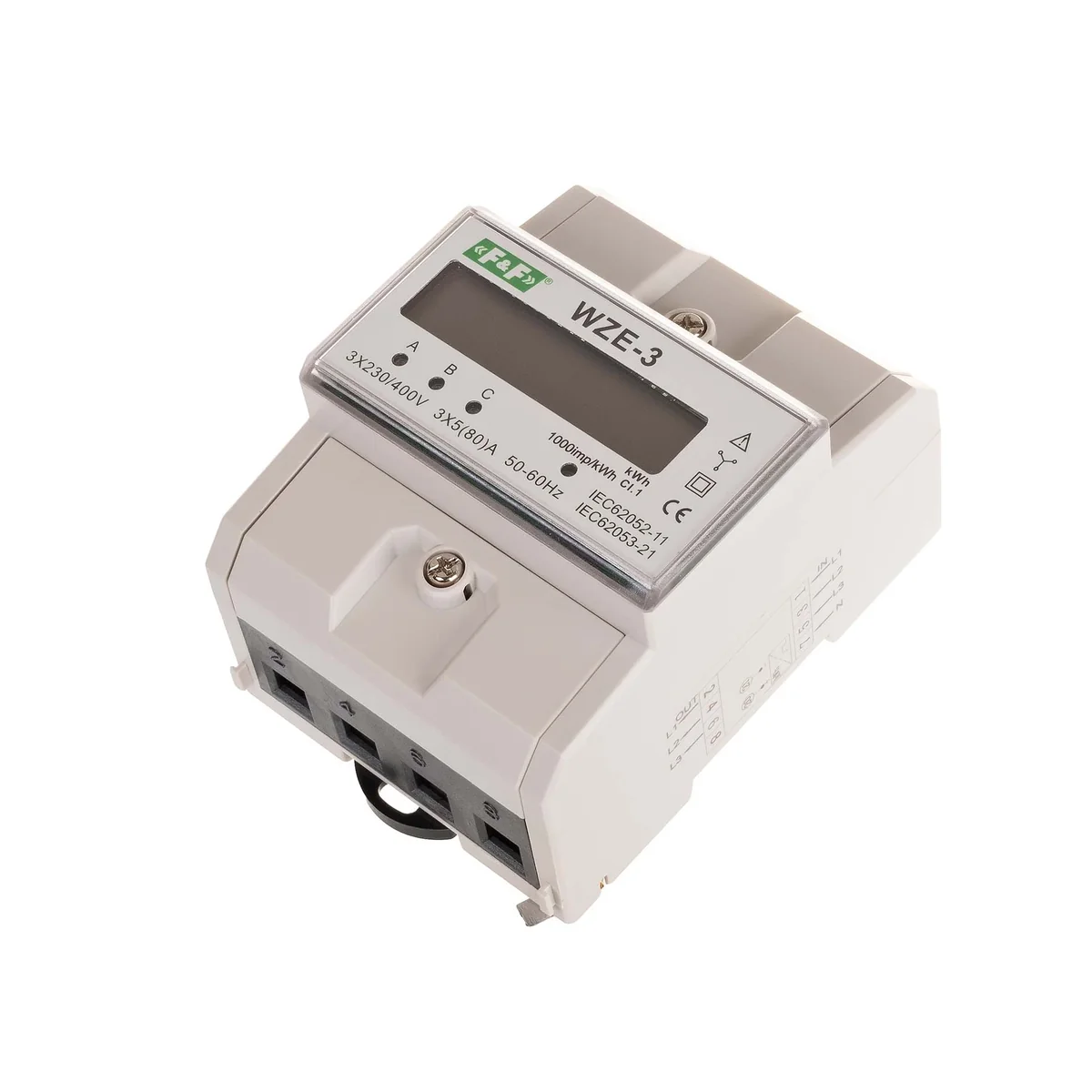

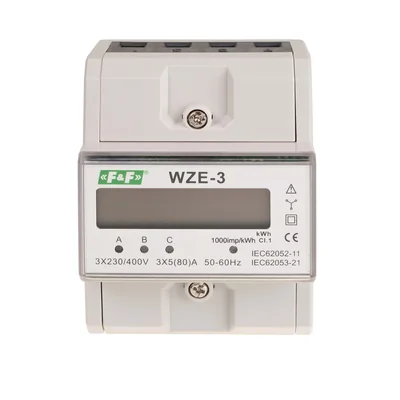

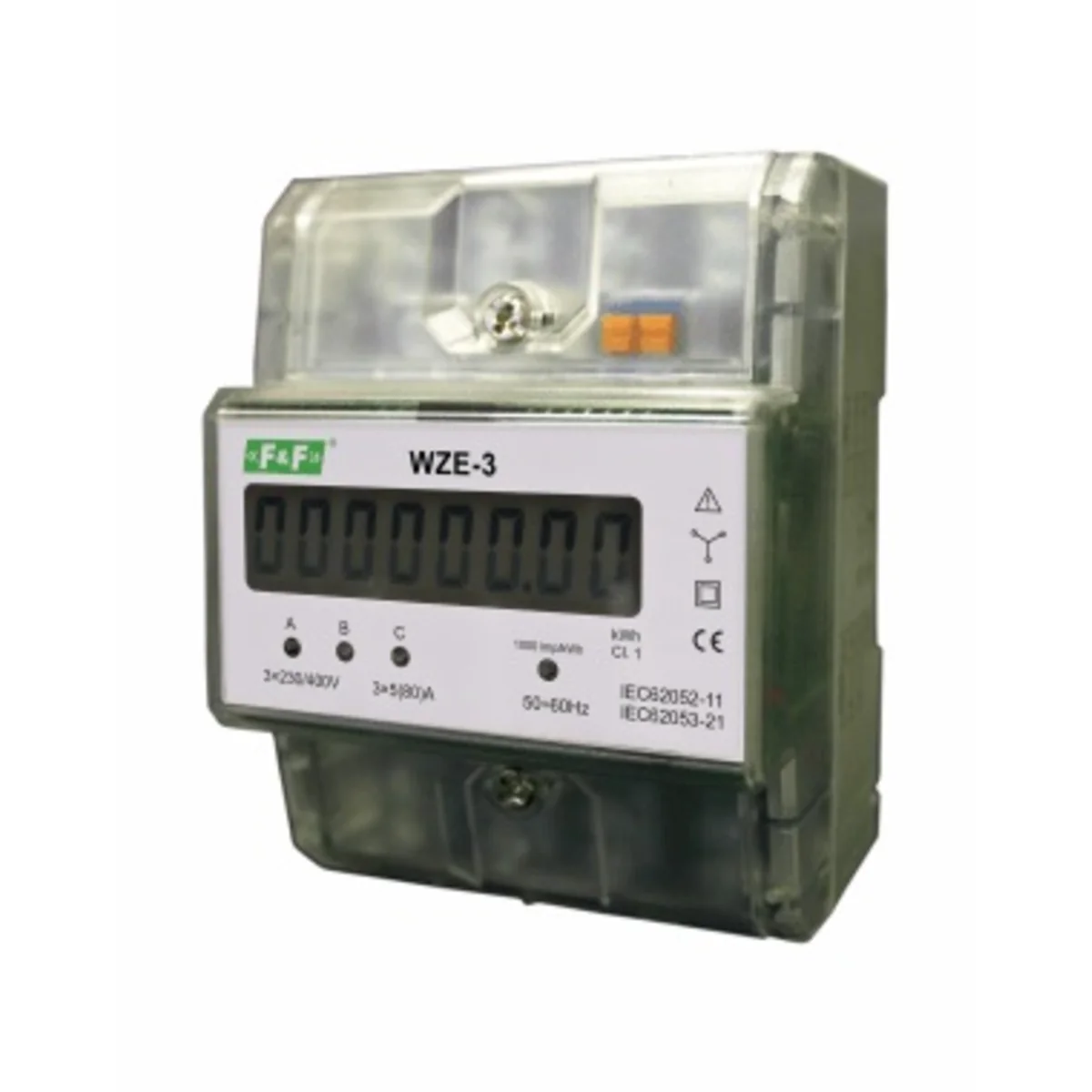

3-fázový indikátor elektřiny, třída 1, 3x230V+N, 3x10 (80A) WZE-3

Účel
WZE-3 je statický (elektronický), kalibrovaný indikátor třífázového střídavého proudu v přímém systému.

referenční napětí        3×230/400V+N
základní proud*     5A
maximální proud*     80A
minimální proud*     0,04A
třída přesnosti     B
samosběr ukazatele     <10VA; <2W
rozsah displeje     0÷99999,99kWh
konstanta indikátoru     (1Wh/imp)  1000imp/kWh
signalizace spotřeby     3×červená LED
signál odečítání kWh     Červená LED
pulzní výstup SO+ SO-     otevřený kolektor
připojovací napětí SO+ SO-     <30V DC
připojovací proud SO+ SO-     <27mA
konstantní SO+ SO-     (1Wh/imp)  1000 imp/kWh
doba pulzu SO+ SO-     35ms
provozní teplota     -20÷55°C
připojení     šroubové koncovky 16mm²
rozměry     4,5 modulu (75mm)
sestavení     na kolejnici TH-35mm
třída ochrany     IP20

Provoz
Speciální elektronický systém pod vlivem protékajícího proudu
a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném elektrické energii spotřebované v této fázi. Spotřeba energie ve fázi je signalizována blikáním příslušné LED (L1, L2, L3). Součet pulsů ze tří fází signalizovaných blikající LED (800 pulsů/kWh) se převádí na energii spotřebovanou v celém třífázovém systému a jeho hodnota je indikována segmentovým LCD displejem. Číslice za desetinnou čárkou označují setiny (0,01 KWh = 10Wh).


Pozor!
Ukazatel má pulzní výstup SO+ - SO-. To umožňuje připojit další pulzní zařízení, které čte (SO) pulzy generované indikátorem. Pro správnou funkci indikátoru není nutné připojovat další zařízení.
Indikátor má možnost zaplombování krytek svorek. vstup a výstup znemožňující obejít čítač.
