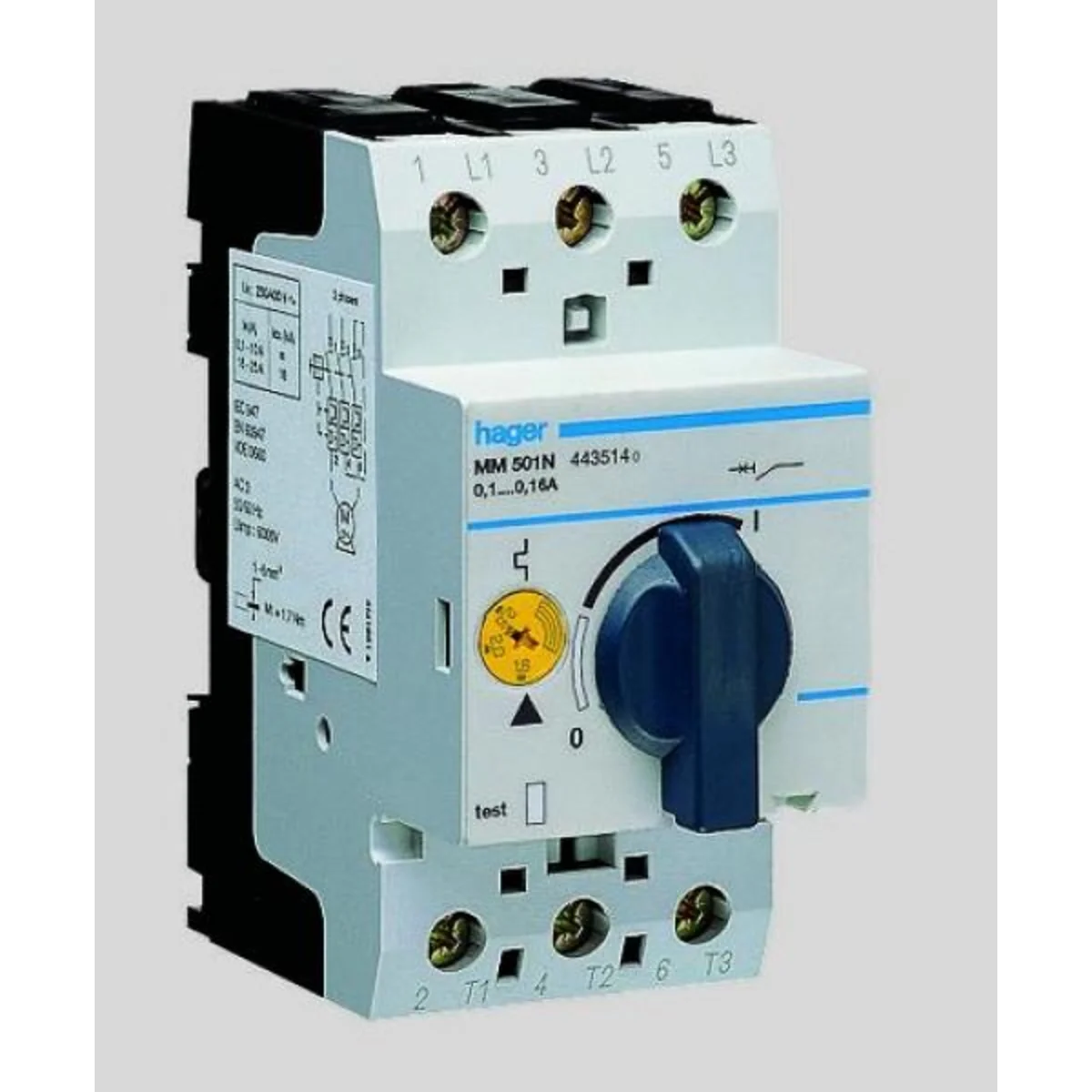

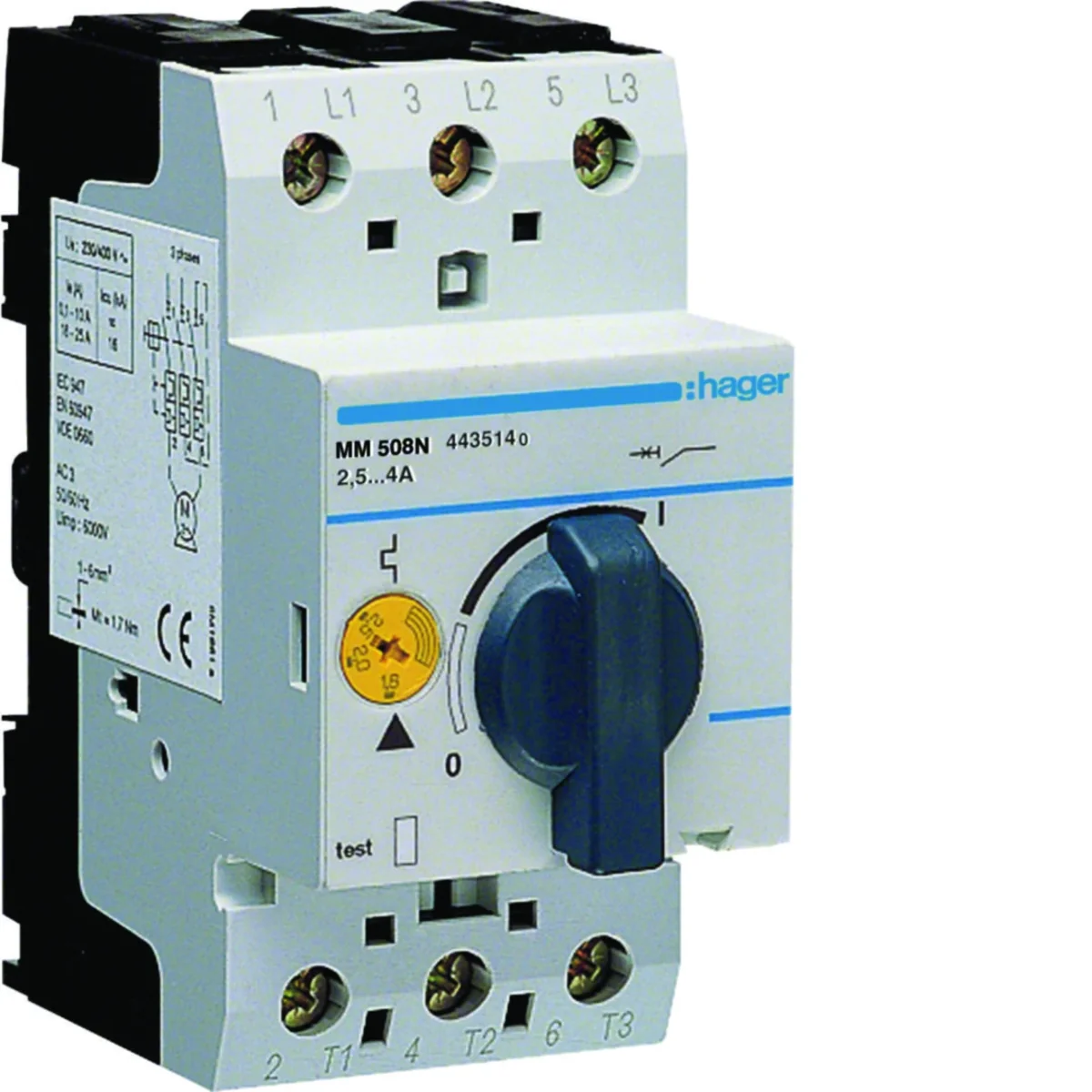

Motorové spínače
• pro ochranu 1- nebo 3-fázových motorů
• K spouštěcí charakteristiky
• jmenovité napětí 230 V AC
• Jmenovitý proudový rozsah od 0,1 A do 25 A
• s tepelným a elektromagnetickým uvolněním
• termoelektromagnetický spínač s nastavitelným bimetalovým relé
• Navíc lze nainstalovat pomocný kontakt a podpěťovou spoušť
• norma: VDE 0660 část 102
• klecové svorky:
- drát do 6 mm2
- lanko do 4 mm2

Hloubka [mm]

70

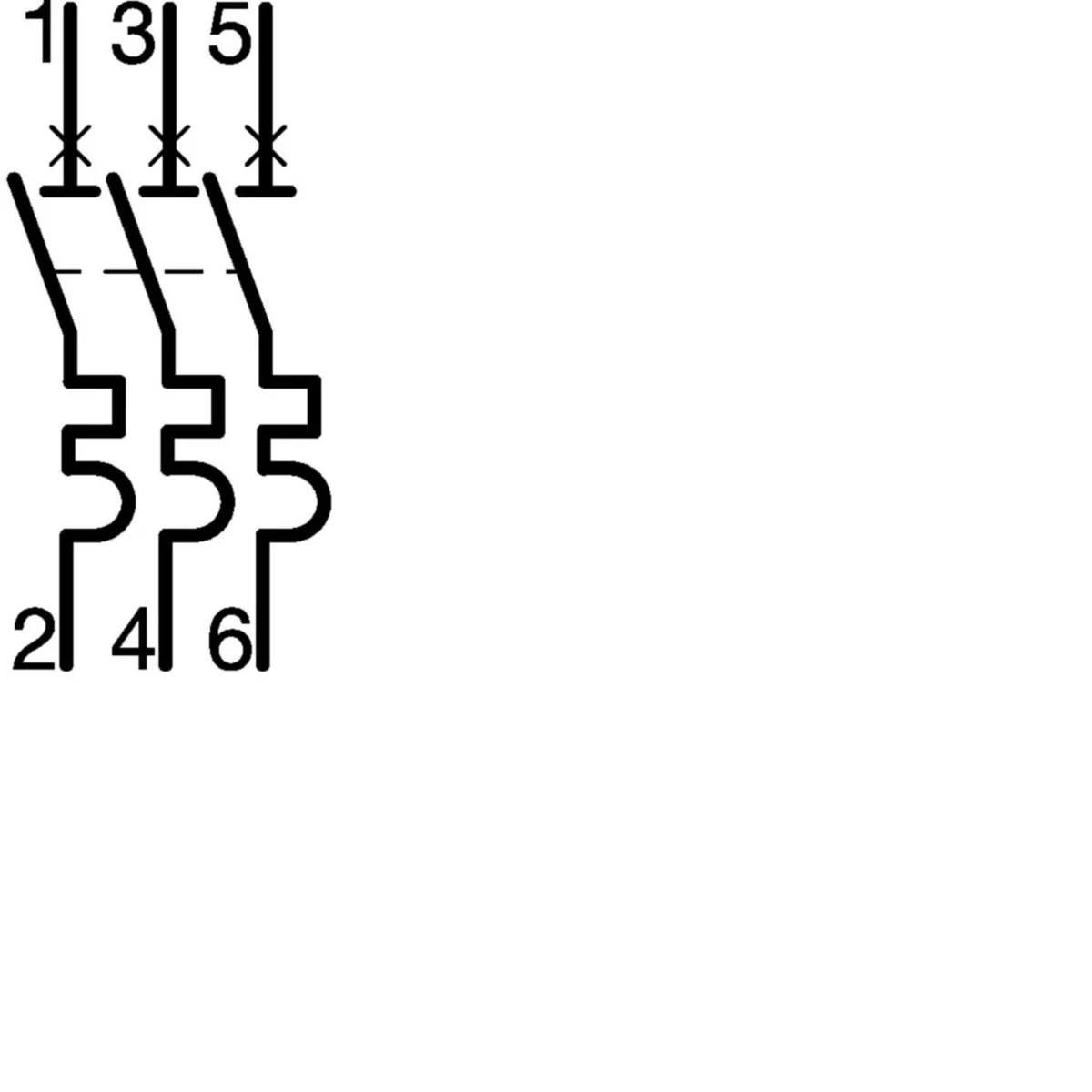

Počet pólů

3
Jmenovité izolační napětí [V]

690
Jmenovitý proud [A]

4
Šířka [mm]

44
Jmenovitá zkratová vypínací schopnost podle IEC 947.2 50 Hz

100
PKWIU

27.12.22.0

Počet modulů

2,5
Rázové napětí [kV]

6000
Nastavení proudu [A]

11,2/14/16,8
Ztráta výkonu [W]

6
Výška [mm]

92
Počet modulů

2,5

Další technické údaje

Zakres nastawy wyzwalacza przeciążeniowego

2.5 ... 4 A
Z zabezpieczeniem termicznym

Ano
Sposób wyzwalania

Termomagnetyczny
Znamionowy prąd ciągły Iu

4 A
Znamionowa moc pracy dla AC-3, 400 V

1.5 kW
Rodzaj elementu wykonawczego

Pokrętło
Ze zintegrowanym stykiem pomocniczym

Ne
Liczba biegunów

3
Stopień ochrony (IP)

IP20
Szerokość

45 mm

Zakres nastawy wyzwalacza zwarciowego

49.6 ... 74.4 A
Czułość na zanik fazy

Ano
Znamionowe napięcie pracy

690 ... 690 V
Znamionowa moc pracy dla AC-3, 230 V

0.75 kW
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Budowa urządzenia

Urządzenie mocowane na stałe
Ze zintegrowanym wyzwalaczem podnapięciowym

Ne
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

150 kA
Wysokość

140 mm
Głębokość

75 mm

Velkoobjemová balení

Typ obalu		Karton	Pakiet	Paleta
Množství	1 kusů.	1 kusů.	48 kusů.	1152 kusů.
Hmotnost (kg)	0,141	0,295	14,620	373,880
Šířka (m)	0,044	0,080	0,315	0,800
Délka (m)	0,092	0,055	0,225	1,050
Hloubka (m)	0,075	0,095	0,365	1,200
