RCBO 3 - 3 x 1P+N 6kA C-16A 30mA A QC/QBB Proudový chránič s nadproudovým prvkem ADZ366D

Name: RCBO 3 - 3 x 1P+N 6kA C-16A 30mA A QC/QBB Proudový chránič s nadproudovým prvkem
Brand: HAGER
SKU: ARB100HAGE
Price: 613.52 PLN
Availability: BackOrder

Indice locale:

ARB100HAGE

Numero di catalogo:

ADZ366D

Codice EAN:

3250611020189

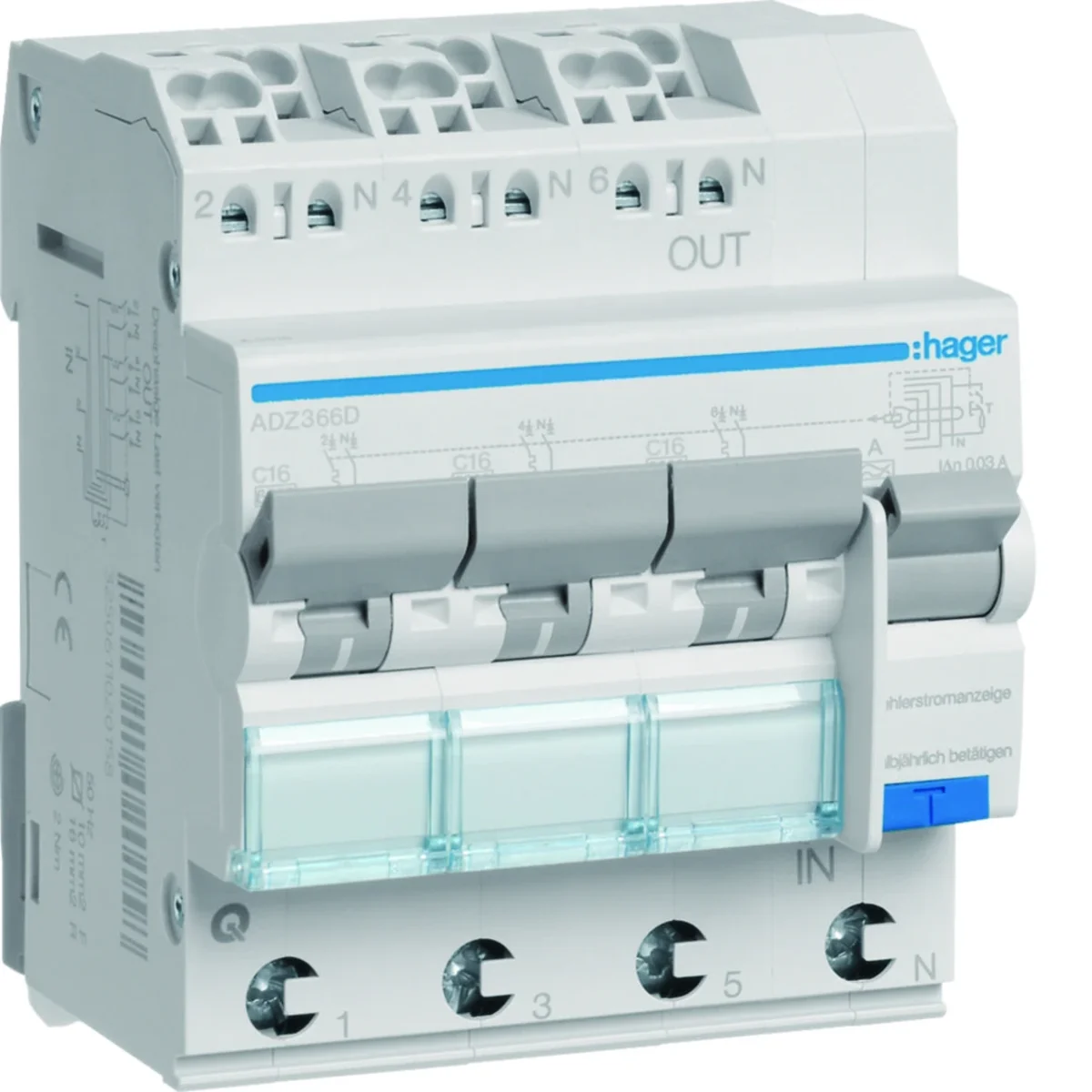

RCBO 3 - 3 x 1P+N 6kA C-16A 30mA A QC/QBB Proudový chránič s nadproudovým prvkem

Clicca sulla foto per ingrandire

Produttore: HAGER

Charakteristický: C

Jmenovitá frekvence [Hz]: 50

Hloubka [mm]: 70

Prezzo:

613,52 zł

hrubý / pezzi

(inclusa IVA 23%)

fino a 4 settimane

Su ordinazione

Quantità pezzi

(multiplo:

1

)

Aggiungi alla richiesta di preventivo

Aggiungi agli appunti

Stampa

Chiedi informazioni sul prodotto

Dati tecnici Dettagli del produttore Imballaggio sfuso File da scaricare

Dati tecnici

Charakteristický

C
Hloubka [mm]

70
Utahovací moment [Nm]

2
Diferenční proud [mA]

30
Stupeň ochrany

IP20
Ztráty výkonu na pól [W]

3
Výška [mm]

86
Mechanická pevnost (počet cyklů)

2000
Jmenovité spínací napětí [V]

230
Zkratová vypínací schopnost [kA]

6
Počet modulů

4
Kapacita vstupního terminálu (lanko) [mm²]

1/4
Kapacita výstupní svorky (lanko) [mm²]

1/10
Jmenovitý proud při 20°C [A]

17
Jmenovitý proud při 40 °C [A]

15,5
Jmenovitý proud při 50 °C [A]

15
Jmenovitý proud při 60 °C [A]

14,4
Jmenovitý proud při 70 °C [A]

13,9
Skladovací teplota [°C]

od -55 do 70
Typ proudového chrániče

A
Jmenovitý proudový korekční faktor pro 3 zařízení instalovaná vedle sebe

0,8
PKWIU

27.12.22.0

Jmenovitá frekvence [Hz]

50
Počet pólů

4
Jmenovité izolační napětí [V]

500
Jmenovitý proud [A]

16
Ztráty výkonu [W]

10,9
Šířka [mm]

71
Elektrická síla (počet cyklů)

2000
Rozsah provozních teplot [°C]

od -5 do 40
Jmenovité rázové napětí [kV]

4
Jmenovitá zkratová vypínací schopnost Icn [kA]

6
Max/min hodnota AC proudu pro aktivaci ochrany

5/10 palců
Kapacita vstupní svorky (vodič) [mm²]

1/4
Kapacita výstupní svorky (vodič) [mm²]

1/16
Jmenovitý proud při 30 °C [A]

16
Jmenovitý proud při 45 °C [A]

15,2
Jmenovitý proud při 55 °C [A]

14,7
Jmenovitý proud při 65 °C [A]

14,1
Zkratový vypínací proud Ics [kA]

6
Typ napájecího napětí

AC
Jmenovitý korekční faktor proudu pro 2 zařízení instalovaná vedle sebe

0,8
Počet chráněných pólů

3

Altri dati tecnici

Liczba biegunów (całkowita)

4
Napięcie znamionowe

230 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowy prąd różnicowy

0.03 A
Klasa ograniczenia energii

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Odporność na udar prądowy

3 kA
Częstotliwość

50 Hz
Jednocześnie rozłączany biegun N

Ano
Kategoria przepięcia

3
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Głębokość wbudowania

70 mm
Stopień ochrony (IP)

IP2X

Liczba biegunów chronionych

3
Napięcie znamionowe izolacji Ui

500 V
Prąd znamionowy

16 A
Czułość

A
Straty mocy

10.9 W
Rodzaj charakterystyki wyłączania

Bezzwłoczny
Rodzaj napięcia

AC
Charakterystyka wyzwalania

C
Z blokadą

Ano
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

4
Ochrona przed niepożądanym wyzwoleniem

Ne

Dettagli del produttore

Produttore

Hager Electro S.A.S.
Indirizzo

FR 67215 Obernai 123 boulevard d’Europe Francja
Email

wsparcie.klienta@hager.com

Imballaggio sfuso

Una specie di pacchetto	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Quantità	1 pezzi	36 pezzi	864 pezzi	1 pezzi	36 pezzi	864 pezzi
Peso (kg)	0,420	15,470	394,280	0,420	15,470	394,280
Larghezza (m)	0,070	0,310	0,800	0,070	0,310	0,800
Lunghezza (m)	0,080	0,220	1,060	0,080	0,220	1,060
Profondità (m)	0,090	0,360	1,200	0,090	0,360	1,200

File da scaricare

Scarica tutti i file

ID1_ADZ3xxC_ADZ3xxD_ADZ3xxQC_6LE000826Ad.pdf

PDS_ADZ366D_3301_pl-PL.pdf

rohs_declaration_ADZ366D_en-GB.pdf

25PL025_Instrukcja techniczna - Podstawy zabezpieczeń w .pdf

PEP_HAGE-01255-V01.pdf

DECLARATION_24_1546_06_24.pdf
