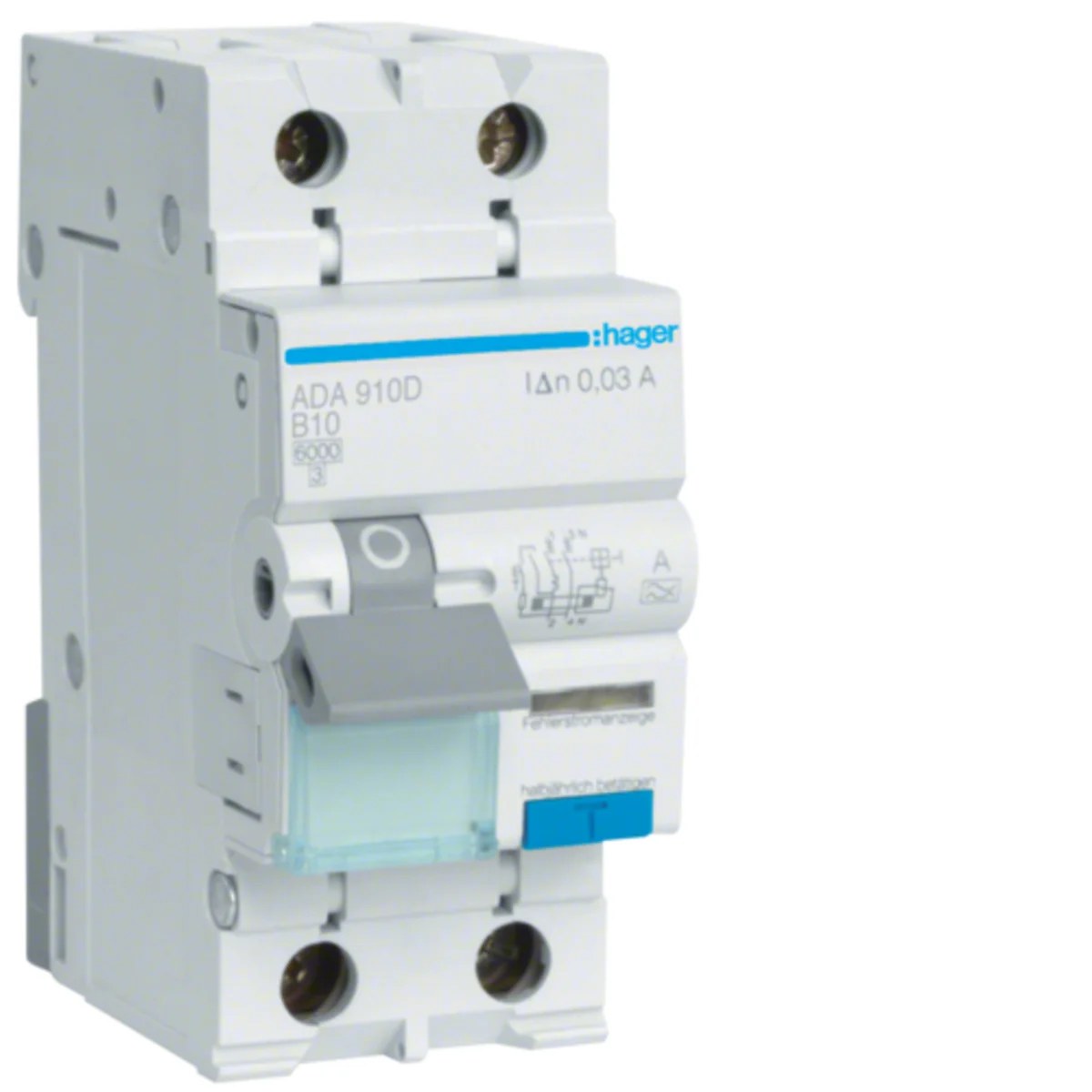

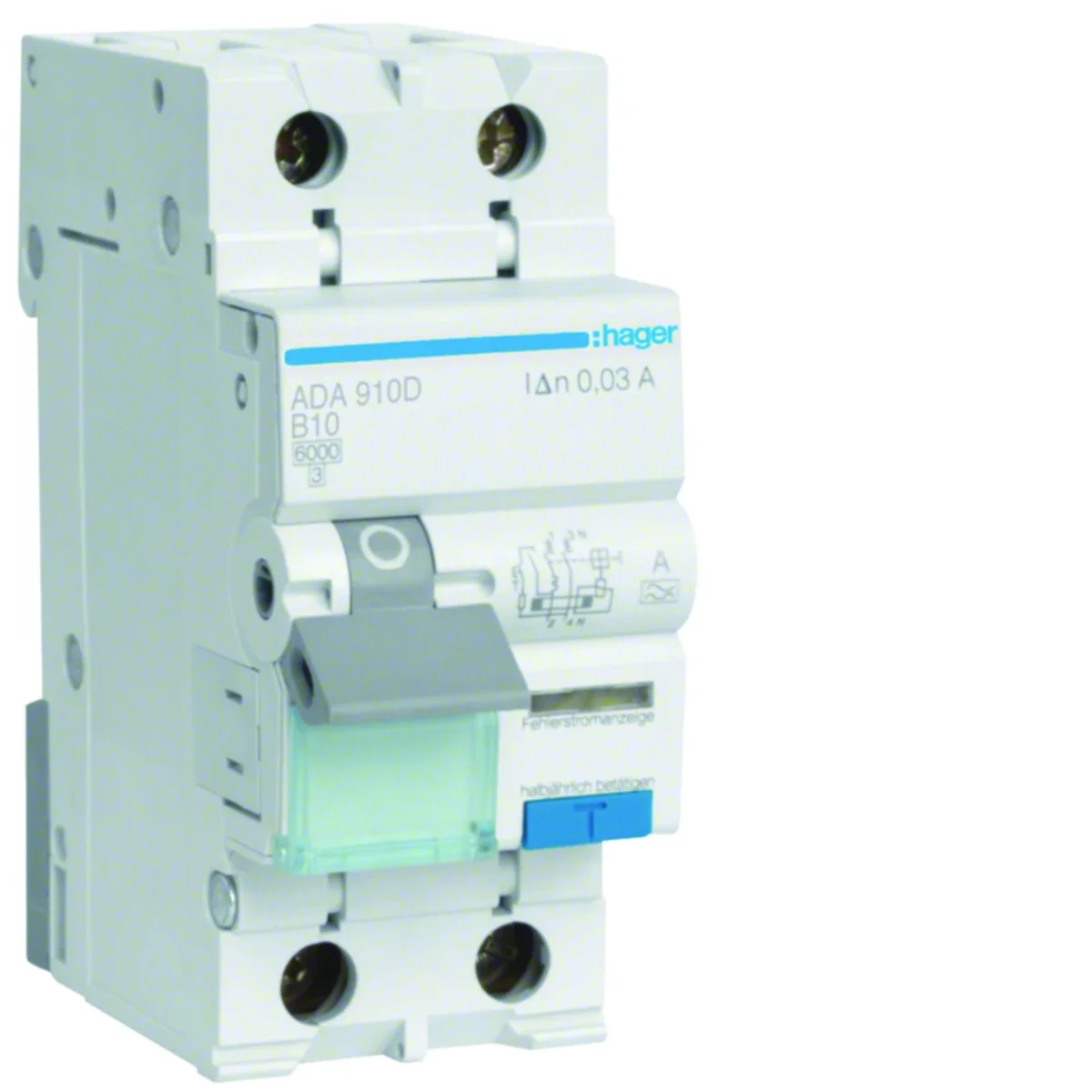

Proudové chrániče s nadproudovým prvkem

proudové chrániče s nadproudovým prvkem (RCBO) s vysokou a střední citlivostí, 2-pólové (1P+N),
citlivé na sinusově střídavé (AC) nebo sinusově střídavé a pulzující proudy s přímou složkou (A),
jmenovité provozní napětí: 230 V AC,
jmenovitý rozdílový provozní proud: 10, 30 nebo 300 mA,
zkratová kapacita Icn = 6000 A, v souladu s PN-EN61009-1,
vypínací charakteristika pro nadproudový prvek: B nebo C,
optický indikátor aktivace reziduálního proudu,
optický indikátor polohy hlavních kontaktů,
popisné pole s ochrannou klapkou,
široký sortiment příslušenství
možnost připojení pomocí horizontálních hřebenových lišt,
klecové svorky: (drát do 25 mm2, lanko do 16 mm2),
stupeň ochrany: IP2X pro svorky, IP40 pro zařízení instalované v rozvaděči.

Charakteristický

B
Hloubka [mm]

68
Počet pólů

2
Jmenovité napětí [V]

230
Diferenční proud [mA]

30
Ztráta výkonu [W]

3,4
Provozní teplota [°C]

-25 až 40
Výška

83
Elektrická síla (počet cyklů)

2000
Jmenovitá zkratová vypínací schopnost [kA]

6
Typ připojení

Se šroubem
AC jmenovité napětí [V]

240

Jmenovitá frekvence [Hz]

50
Počet modulů

2
Utahovací moment [Nm]

2,1
Jmenovité izolační napětí [V]

500
Jmenovitý proud [A]

10
Šířka [mm]

35
Typ spouště

B
Výška [mm]

83
Mechanická pevnost (počet cyklů)

2000
Jmenovité rázové napětí [kV]

4
Počet modulů

2
PKWIU

27.12.23.0

Další technické údaje

Liczba biegunów (całkowita)

2
Napięcie znamionowe

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowy prąd różnicowy

0.03 A
Klasa ograniczenia energii

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Jednocześnie rozłączany biegun N

Ano
Kategoria przepięcia

3
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Głębokość wbudowania

68 mm
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Liczba biegunów chronionych

1
Napięcie znamionowe izolacji Ui

500 V
Prąd znamionowy

10 A
Czułość

A
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2

6 kA
Rodzaj charakterystyki wyłączania

Bezzwłoczny
Rodzaj napięcia

AC
Charakterystyka wyzwalania

B
Z blokadą

Ano
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Ochrona przed niepożądanym wyzwoleniem

Ne
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Velkoobjemová balení

Typ obalu		Karton	Pakiet	Paleta
Množství	1 kusů.	1 kusů.	60 kusů.	1440 kusů.
Hmotnost (kg)	0,217	0,220	13,740	355,016
Šířka (m)	0,035	0,080	0,316	0,800
Délka (m)	0,094	0,041	0,214	1,006
Hloubka (m)	0,070	0,097	0,366	1,200
