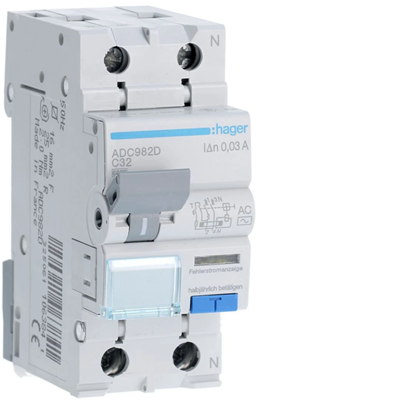

Proudové chrániče s nadproudovým prvkem Icn = 6000 A, Typ AC
• proudové chrániče s vysoce citlivým nadproudovým prvkem, AC reziduální proudy (sinusový střídavý proud),
• jmenovité provozní napětí 230 V AC,
• jmenovitý rozdílový provozní proud: 30 mA,
• jmenovitá zkratová vypínací schopnost: 6000 A,
• vypínací charakteristika pro nadproudový prvek: B nebo C,
• optický indikátor aktivace,
• popisné pole s ochrannou klapkou,
• široký sortiment příslušenství,
• možnost připojení pomocí horizontálních hřebenových lišt,
• klecové svorky drát do 25 mm2, lanko do 16 mm2,
• stupeň ochrany: IP2X pro svorky, IP40 pro zařízení instalované v rozvaděči.

Charakteristický

C
Počet modulů

2
Jmenovité napětí [V]

230
Diferenční proud [mA]

30
Ztráta výkonu [W]

7,3
Typ spouště

AC
Jmenovitá zkratová vypínací schopnost [kA]

6
Počet modulů

2

Hloubka [mm]

68
Počet pólů

2
Jmenovité izolační napětí [V]

2000
Jmenovitý proud [A]

32
Šířka [mm]

35
Výška [mm]

83
Jmenovité rázové napětí [kV]

6000
PKWIU

27.12.22.0

Další technické údaje

Liczba biegunów (całkowita)

2
Napięcie znamionowe

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowy prąd różnicowy

0.03 A
Klasa ograniczenia energii

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Jednocześnie rozłączany biegun N

Ano
Kategoria przepięcia

3
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Głębokość wbudowania

68 mm
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Liczba biegunów chronionych

1
Napięcie znamionowe izolacji Ui

500 V
Prąd znamionowy

32 A
Czułość

AC
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2

6 kA
Rodzaj charakterystyki wyłączania

Bezzwłoczny
Rodzaj napięcia

AC
Charakterystyka wyzwalania

C
Z blokadą

Ne
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Ochrona przed niepożądanym wyzwoleniem

Ne
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Velkoobjemová balení

Typ obalu		Karton	Pakiet	Paleta
Množství	1 kusů.	1 kusů.	60 kusů.	1440 kusů.
Hmotnost (kg)	0,224	0,244	15,110	387,640
Šířka (m)	0,035	0,080	0,315	0,800
Délka (m)	0,085	0,041	0,215	1,010
Hloubka (m)	0,071	0,099	0,365	1,200
