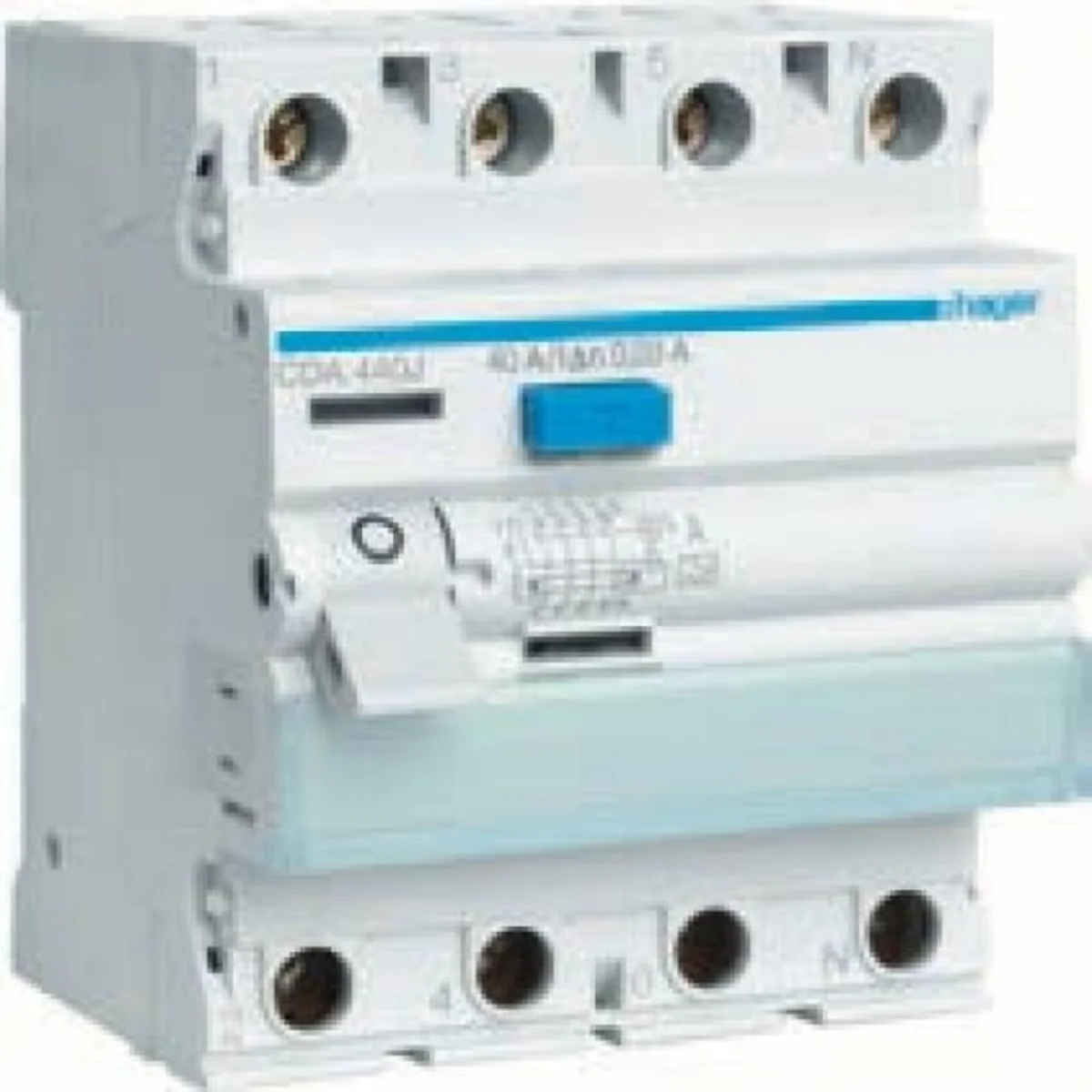

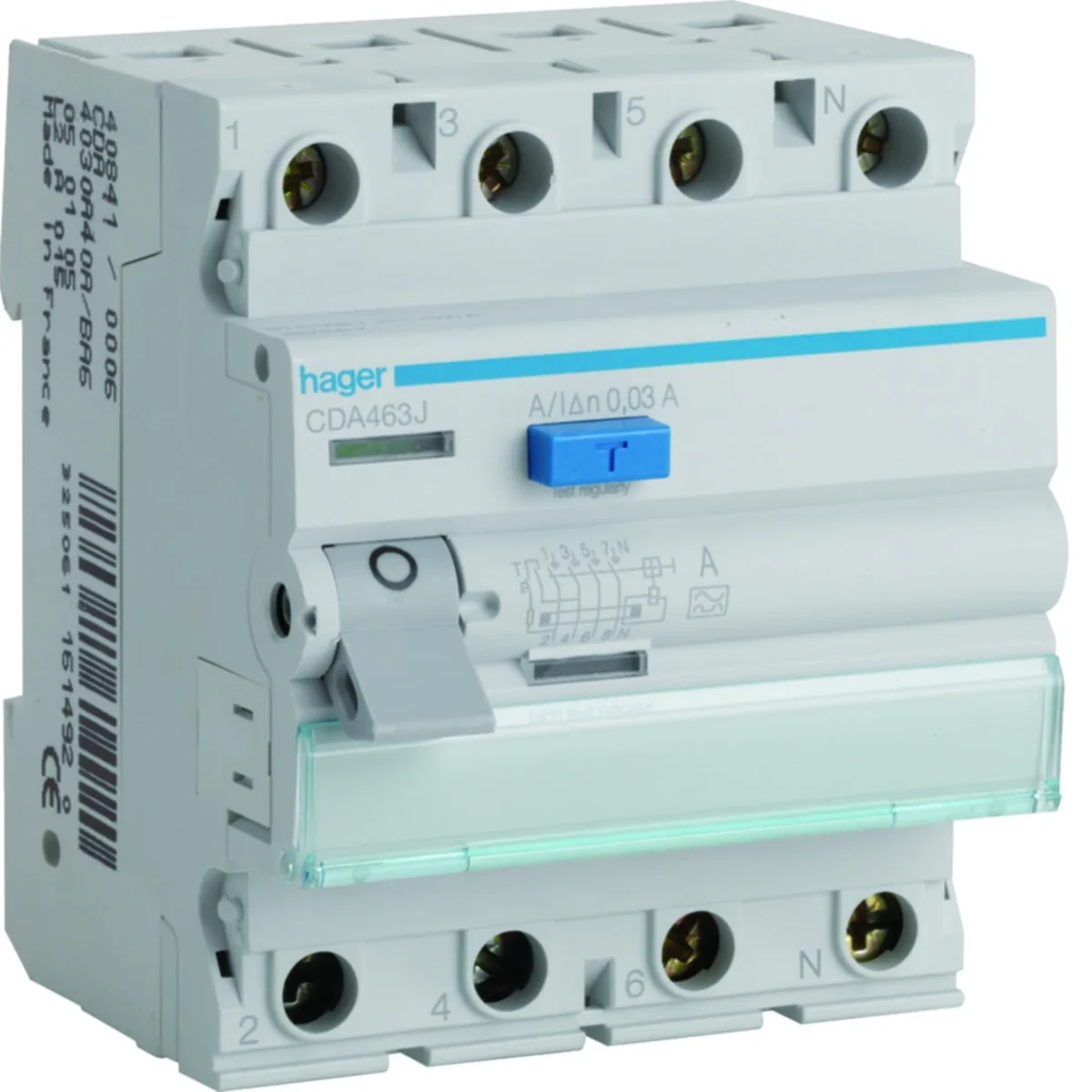

Proudové chrániče Typ A
• proudové chrániče s vysokou a střední citlivostí, reziduální proudy A (sinusový střídavý a pulzující proud s stejnosměrnou složkou),
• jmenovité provozní napětí: 230/400 V AC - dvoupólový spínač, 400 V AC - čtyřpólový spínač,
• jmenovitý rozdílový provozní proud v rozsahu od 10 mA do 500 mA,
• jmenovitá spínací a vypínací kapacita (Im): 1500 A,
• jmenovitý zkratový proud konvenční (Inc): hodnota závislá na jmenovitém proudu zkratové ochrany chránící proudový chránič,
• optický indikátor vypnutí (vypnutí/zapnutí jističe a vypnutí jističe vlivem rozdílového proudu),
• široký sortiment příslušenství,
• možnost připojení pomocí vertikálních a horizontálních hřebenových lišt,
• klecové svorky:
- jističe se jmenovitým proudem 16 ÷ 63 A: drát do 25 mm2, lanko do 16 mm2
- jističe se jmenovitým proudem 125 A: drát do 50 mm2, lanko do 35 mm2,
• stupeň ochrany: IP2X pro svorky, IP40 pro zařízení instalované v rozvaděči.

Jmenovitá frekvence [Hz]

50
Počet pólů

4
Jmenovité izolační napětí [V]

500
Jmenovitý proud [A]

63
Ztráty výkonu [W]

18,5
Šířka [mm]

70
Typ spouště

A
Elektrická síla (počet cyklů)

2000
Rozsah provozních teplot [°C]

od -25 do 40
Jmenovité rázové napětí [kV]

4
Jmenovitý proud při 20°C [A]

63
Jmenovitý proud při 40 °C [A]

63
Jmenovitý proud při 50 °C [A]

58
Jmenovitý proud při 60 °C [A]

51
Jmenovitý proud při 70 °C [A]

45
Typ proudového chrániče

A
Průřez vodiče (drátu) [mm²]

25

Hloubka [mm]

70
Utahovací moment [Nm]

2,8
Diferenční proud [mA]

30
Stupeň ochrany

IP20
Ztráty výkonu na pól [W]

7,9
Typ připojení

Se šroubem
Výška [mm]

83
Mechanická pevnost (počet cyklů)

4000
Jmenovité spínací napětí [V]

230/400
Počet modulů

4
Jmenovitý proud při 30 °C [A]

63
Jmenovitý proud při 45 °C [A]

60
Jmenovitý proud při 55 °C [A]

55
Jmenovitý proud při 65 °C [A]

48
Skladovací teplota [°C]

od -55 do 70
Průřez kabelu (lanka) [mm²]

16
PKWIU

27.12.23.0

Další technické údaje

Liczba biegunów

4
Prąd znamionowy

63 A
Napięcie znamionowe izolacji Ui

500 V
Sposób montażu

Szyna DIN
Ochrona selektywna

Ne
Wytrzymałość zwarciowa (Icw)

6 kA
Z blokadą

Ne
Możliwość dodatkowego wyposażenia

Ano
Szerokość wyrażona liczbą modułów

4
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Napięcie znamionowe

400 V
Znamionowy prąd różnicowy

30 A
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Czułość

A
Wyzwalanie krótkozwłoczne

Ne
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Stopień ochrony (IP)

IP20
Głębokość wbudowania

70 mm
Stopień zanieczyszczenia

2
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Velkoobjemová balení

Typ obalu		Karton	Pakiet	Paleta
Množství	1 kusů.	1 kusů.	36 kusů.	864 kusů.
Hmotnost (kg)	0,382	0,385	14,135	362,240
Šířka (m)	0,070	0,080	0,320	0,800
Délka (m)	0,085	0,075	0,235	1,086
Hloubka (m)	0,073	0,095	0,360	1,200
