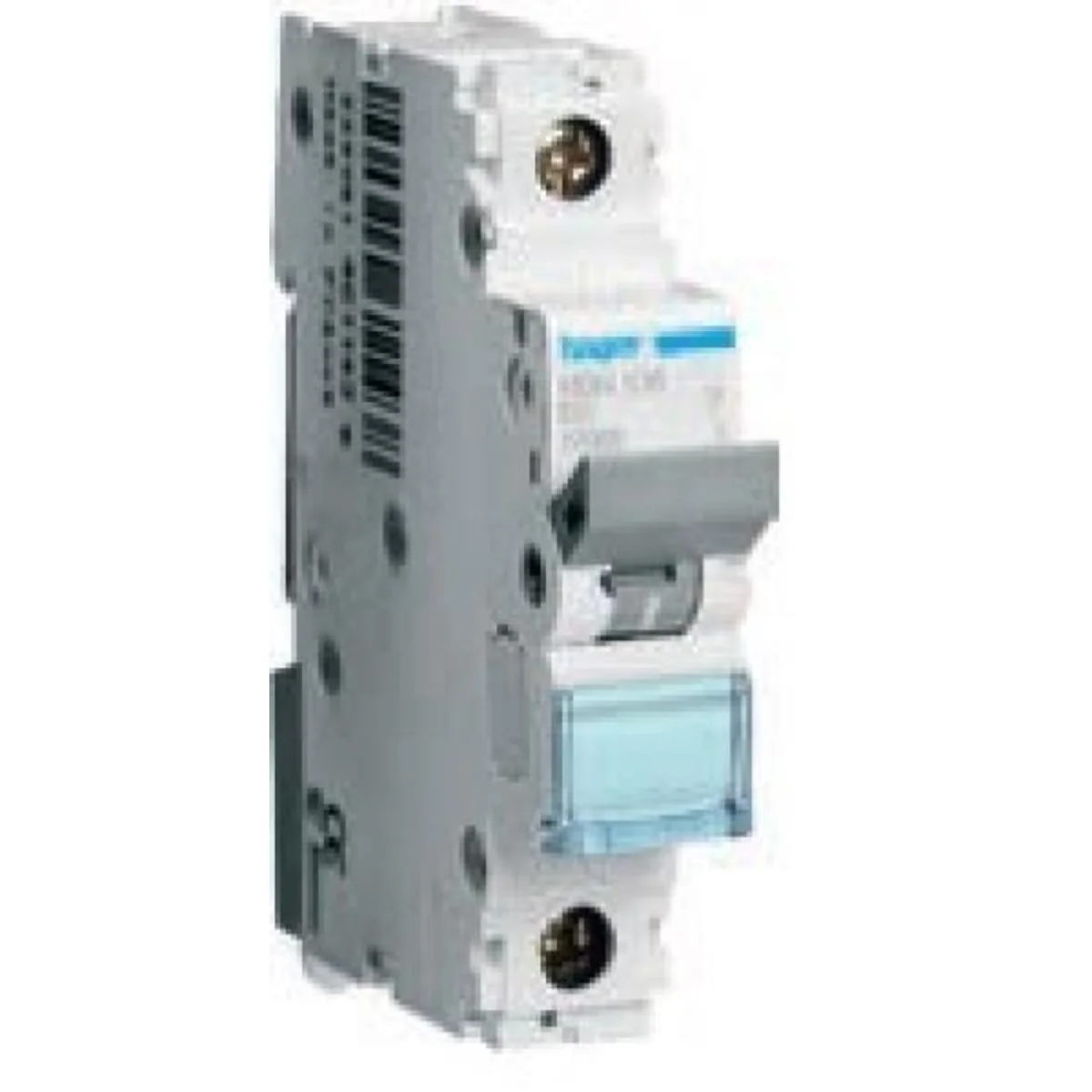

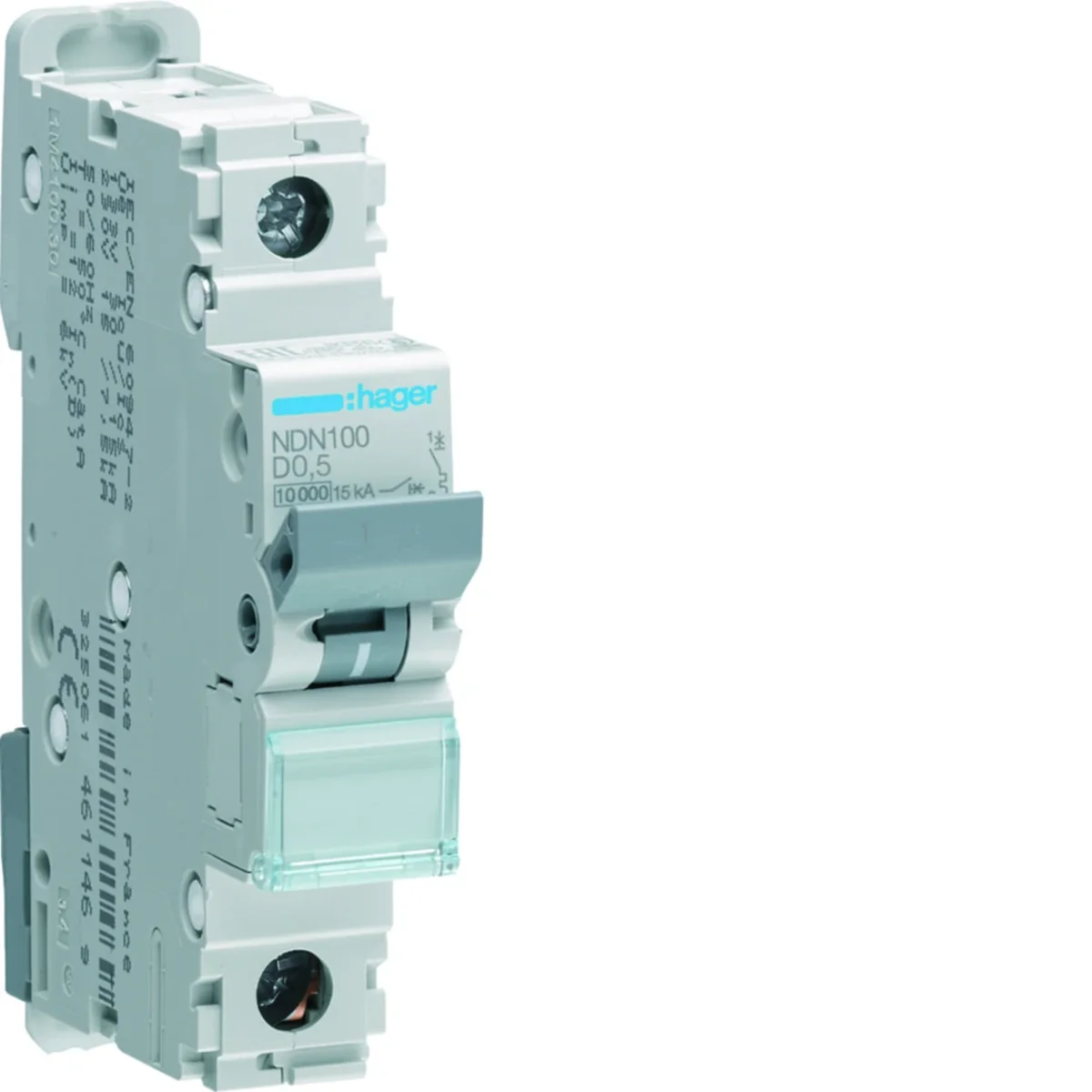

Jističe 0,5 - 63 A. Typ B, C a D. Jmenovitá zkratová vypínací schopnost 10000 A
• jmenovitý zkratový vypínací proud (Icu): 15 kA, v souladu s PN-EN 60947-2,
• třída energetického omezení: 3,
• jmenovité provozní napětí: 230/400 V AC - jednopólový spínač, 400 V AC - vícepólový spínač,
• možnost použití ve stejnosměrných obvodech,
• široký sortiment příslušenství včetně izolačních přepážek mezi sloupy,
• možnost připojení pomocí vertikálních a horizontálních hřebenových lišt,
• klecové svorky: drát do 35 mm2, lanko do 25 mm2,
• popisné pole s ochrannou klapkou,
• horní a spodní montážní klipsy,
• stupeň ochrany: IP2X pro svorky, IP40 pro zařízení instalované v rozvaděči.

Charakteristický

D
Počet modulů

1
Jmenovité napětí [V]

230
Ztráta výkonu [W]

1,4
Výška [mm]

83
Počet modulů

1

Hloubka [mm]

70
Počet pólů

1
Jmenovitý proud [A]

0,5
Šířka [mm]

17,5
Jmenovitá zkratová vypínací schopnost [kA]

10
PKWIU

27.12.22.0

Další technické údaje

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

1
Prąd znamionowy

0.5 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

15 kA
Jednocześnie rozłączany biegun N

Ne
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

1
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Charakterystyka wyzwalania

D
Liczba biegunów chronionych

1
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Ano
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Velkoobjemová balení

Typ obalu		Karton	Pakiet	Paleta
Množství	1 kusů.	12 kusů.	144 kusů.	3456 kusů.
Hmotnost (kg)	0,108	1,420	17,510	443,240
Šířka (m)	0,018	0,096	0,315	0,800
Délka (m)	0,087	0,080	0,237	1,098
Hloubka (m)	0,074	0,225	0,365	1,200
