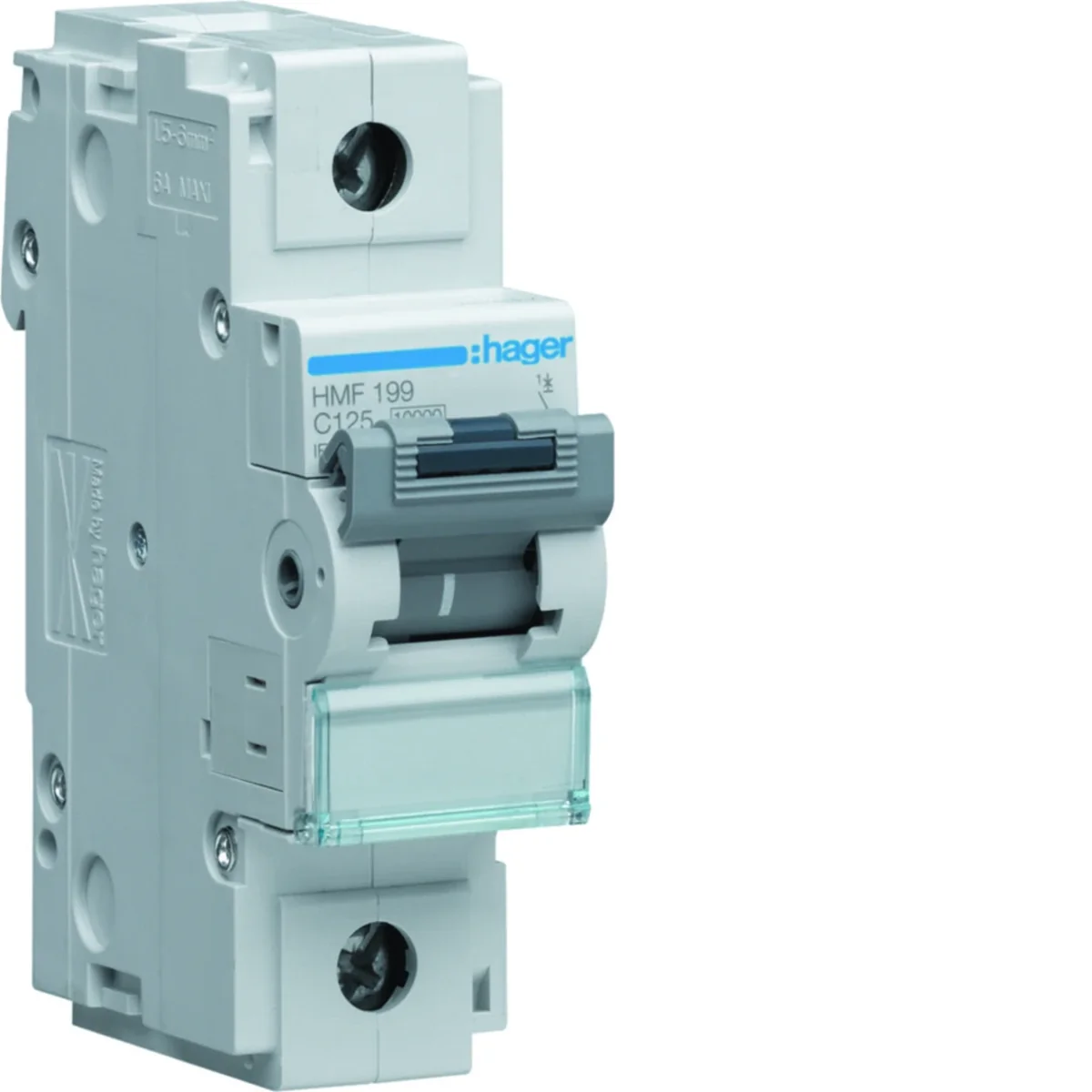

MCB Jistič 10kA 1P C 125A HMF199
local index:
ABC040HAGE
Catalog number:
HMF199
EAN code:
3250613230999
Price:
406,02 zł
hrubý / pcs.
(including VAT 23%)
On request
Quantity pcs.
(multiplicity:
1
)
Add to inquiry
Add to clipboard
Print
Ask about the product
Technical data
-
CharakteristickýC
-
Hloubka [mm]70
-
Utahovací moment [Nm]3,5 až 5
-
Jmenovitý proud [A]125
-
Stupeň ochranyIP20
-
Ztráty výkonu [W]9,93
-
Šířka [mm]27
-
Výška [mm]90
-
Mechanická pevnost (počet cyklů)20000
-
Jmenovité spínací napětí [V]240/415
-
Počet modulů1,5
-
Limitní zkratový vypínací proud Icu pro 230V [kA]10
-
Limitní zkratový vypínací proud Icu pro 400V [kA]10
-
Omezení zkratového vypínacího proudu na pól na 400 V [kA]4,5
-
Jmenovitý proud při 40 °C [A]119
-
Jmenovitý proud při 50 °C [A]112
-
Jmenovitý proud při 60 °C [A]105,6
-
Zkratový vypínací proud Ics [kA]7,5
-
Typ napájecího napětíAC
-
Jmenovitý proudový korekční faktor pro 3 zařízení instalovaná vedle sebe0,95
-
Počet chráněných pólů1
-
Průřez vodiče (drátu) [mm²]70
-
Jmenovitá frekvence [Hz]60
-
Počet pólů1
-
Jmenovité izolační napětí [V]500
-
RodinaM.C.B
-
Ztráta výkonu [W]20
-
Ztráty výkonu na pól [W]9,93
-
Typ připojeníSvorky s vyrovnávacím systémem
-
Elektrická síla (počet cyklů)4000
-
Rozsah provozních teplot [°C]od -5 do 60
-
Jmenovitá zkratová vypínací schopnost Icn [kA]10
-
Max/min hodnota AC proudu pro aktivaci ochrany5/10 palců
-
Limitní zkratový vypínací proud Icu pro 240V [kA]10
-
Limitní zkratový vypínací proud Icu pro 415V [kA]10
-
Jmenovitý proud při 30 °C [A]125
-
Jmenovitý proud při 45 °C [A]115,7
-
Jmenovitý proud při 55 °C [A]109,1
-
Zkratový vypínací proud Ics [%]75
-
Skladovací teplota [°C]od -25 do 80
-
Jmenovitý korekční faktor proudu pro 2 zařízení instalovaná vedle sebe1
-
Jmenovité rázové napětí [V]6000
-
Průřez kabelu (lanka) [mm²]35
-
PKWIU27.12.22.0
Other technical data
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)1
-
Prąd znamionowy125 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V10 kA
-
Jednocześnie rozłączany biegun NNe
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów1.5
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych1
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V10 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaAno
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
Manufacturer details
-
ManufacturerHager Electro S.A.S.
-
AddressFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-mail
Bulk packaging
| A kind of package | Karton | Pakiet | Paleta | Karton | Pakiet | Paleta |
| Quantity | 1 pcs. | 36 pcs. | 864 pcs. | 1 pcs. | 36 pcs. | 864 pcs. |
| Weight (kg) | 0,240 | 8,930 | 237,320 | 0,240 | 8,930 | 237,320 |
| Width (m) | 0,080 | 0,310 | 0,800 | 0,080 | 0,310 | 0,800 |
| Length (m) | 0,040 | 0,120 | 1,010 | 0,040 | 0,120 | 1,010 |
| Depth (m) | 0,100 | 0,360 | 1,200 | 0,100 | 0,360 | 1,200 |
