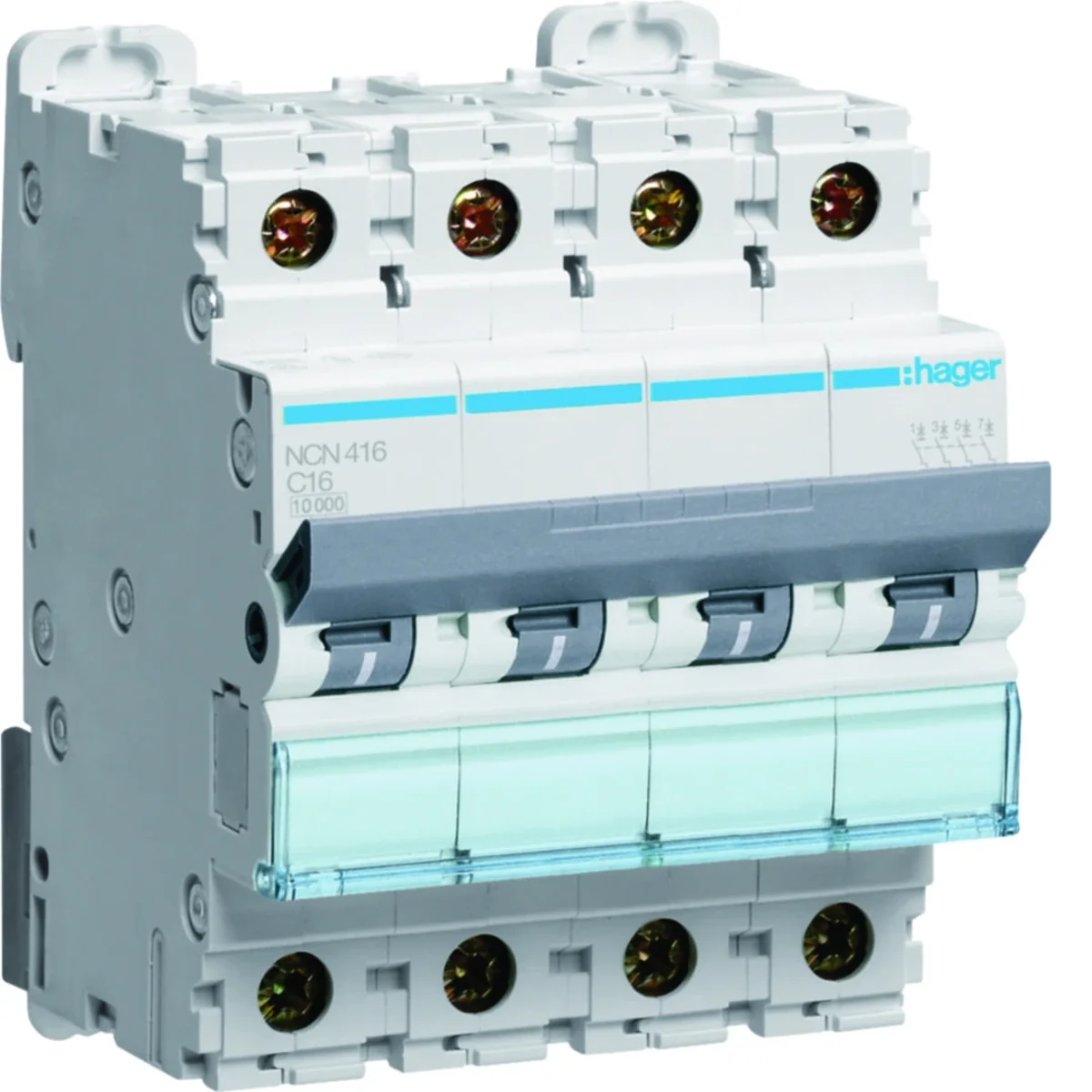

Jistič MCB 10kA 4pólový 16A Charakteristika C NCN416
Místní index:
ABC184HAGE
Katalogové číslo.:
NCN416
EAN kód:
3250614615078
Cena:
65,21 €
hrubý / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do schránky
Vytisknout
Dotaz na výrobek
Technické údaje
-
CharakteristickýC
-
Počet pólů4
-
Jmenovité izolační napětí [V]500
-
RodinaM.C.B
-
Ztráta výkonu [W]3,5
-
Ztráty výkonu na pól [W]2,79
-
Výška [mm]83
-
Mechanická pevnost (počet cyklů)20000
-
Jmenovitá zkratová vypínací schopnost [kA]10
-
Zkratová vypínací schopnost [kA]10
-
Maximální provozní napětí [V]440
-
Kapacita vstupního terminálu (lanko) [mm²]1/25
-
Kapacita výstupní svorky (lanko) [mm²]1/25
-
Limitní zkratový vypínací proud Icu pro 230V [kA]30
-
Limitní zkratový vypínací proud Icu pro 400V [kA]15
-
Jmenovitý proud při 30 °C [A]16
-
Jmenovitý proud při 45 °C [A]14,38
-
Jmenovitý proud při 55 °C [A]13,19
-
Jmenovitý proud při 65 °C [A]11,89
-
Skladovací teplota [°C]od -25 do 80
-
Jmenovitý korekční faktor proudu pro 2 zařízení instalovaná vedle sebe1
-
Jmenovité rázové napětí [V]6000
-
PKWIU27.12.22.0
-
Hloubka [mm]70
-
Utahovací moment [Nm]2,8
-
Jmenovitý proud [A]16
-
Stupeň ochranyIP20
-
Ztráty výkonu [W]11,08
-
Šířka [mm]70
-
Elektrická síla (počet cyklů)4000
-
Rozsah provozních teplot [°C]od -25 do 60
-
Jmenovité spínací napětí [V]415
-
Počet modulů4
-
Max/min hodnota AC proudu pro aktivaci ochrany5/10 palců
-
Kapacita vstupní svorky (vodič) [mm²]1/35
-
Kapacita výstupní svorky (vodič) [mm²]1/35
-
Limitní zkratový vypínací proud Icu pro 240V [kA]30
-
Jmenovitý proud při 20°C [A]16,86
-
Jmenovitý proud při 40 °C [A]14,94
-
Jmenovitý proud při 50 °C [A]13,8
-
Jmenovitý proud při 60 °C [A]12,56
-
Jmenovitý proud při 70 °C [A]11,18
-
Typ napájecího napětíAC
-
Jmenovitý proudový korekční faktor pro 3 zařízení instalovaná vedle sebe0,95
-
Počet chráněných pólů4
Další technické údaje
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)4
-
Prąd znamionowy16 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Klasa ograniczenia energii3
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaAno
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 25 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych4
-
Napięcie znamionowe400 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V30 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Jednocześnie rozłączany biegun NNe
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów4
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 35 mm²
Velkoobjemová balení
| Typ obalu | Karton | Pakiet | Paleta | |
| Množství | 1 kusů. | 3 kusů. | 36 kusů. | 864 kusů. |
| Hmotnost (kg) | 0,414 | 1,334 | 16,346 | 415,304 |
| Šířka (m) | 0,070 | 0,097 | 0,321 | 0,800 |
| Délka (m) | 0,087 | 0,082 | 0,234 | 1,086 |
| Hloubka (m) | 0,073 | 0,227 | 0,365 | 1,200 |
