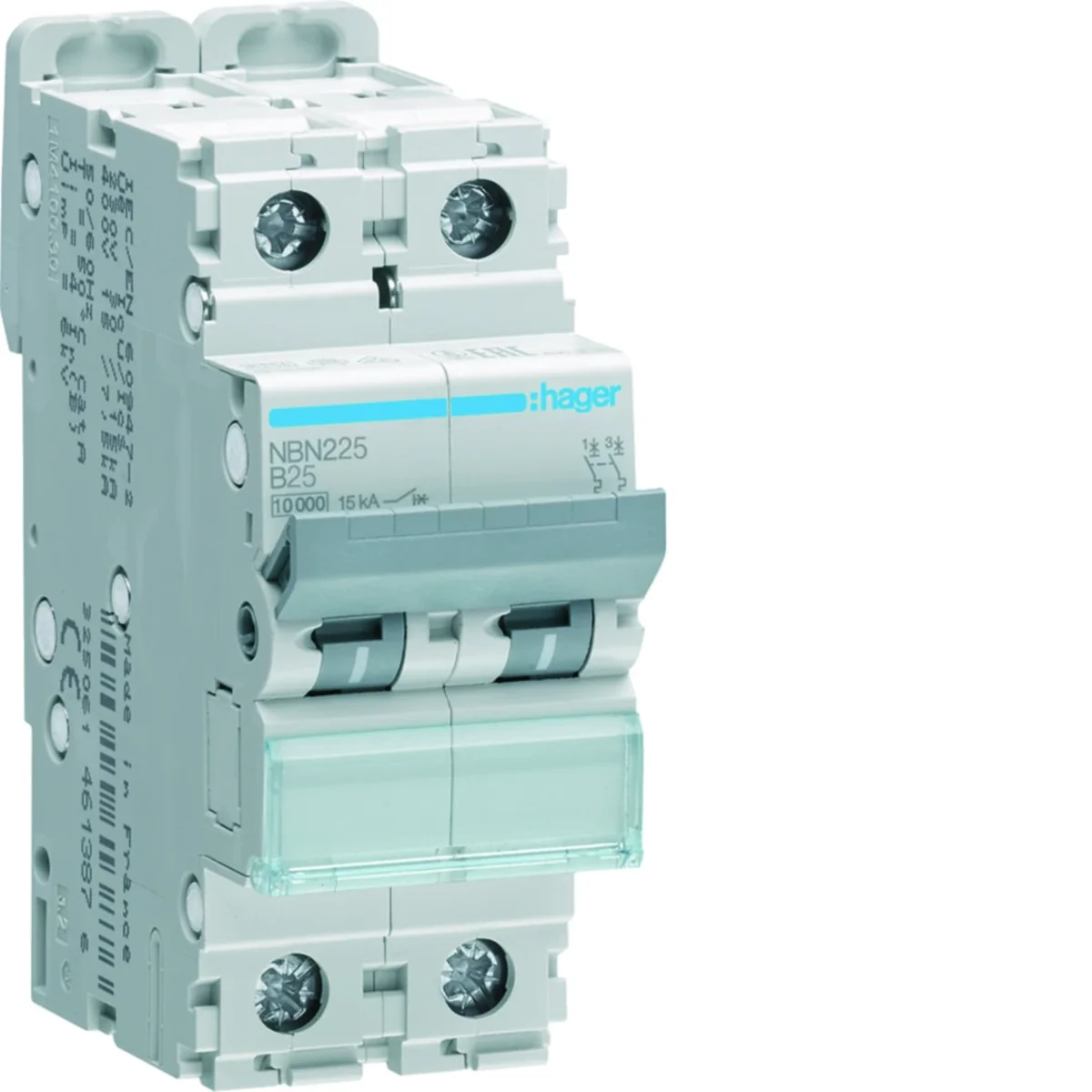

Jistič MCB 10kA 2pólový 25A Charakteristika B NBN225
Místní index:
ABB049HAGE
Katalogové číslo.:
NBN225
EAN kód:
3250614613890
Cena:
35,63 €
hrubý / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do schránky
Vytisknout
Dotaz na výrobek
Technické údaje
-
CharakteristickýB
-
Hloubka [mm]70
-
Utahovací moment [Nm]2,8
-
Jmenovitý proud [A]25
-
Stupeň ochranyIP20
-
Ztráty výkonu [W]7,2
-
Šířka [mm]35
-
Výška [mm]83
-
Mechanická pevnost (počet cyklů)20000
-
Jmenovité spínací napětí [V]415
-
Max/min hodnota AC proudu pro aktivaci ochrany3/5 palce
-
Kapacita vstupní svorky (vodič) [mm²]1/35
-
Kapacita výstupní svorky (vodič) [mm²]1/35
-
Jmenovitý proud při 20°C [A]26,28
-
Jmenovitý proud při 40 °C [A]23,65
-
Jmenovitý proud při 50 °C [A]22,21
-
Jmenovitý proud při 60 °C [A]20,68
-
Jmenovitý proud při 70 °C [A]19,02
-
Typ napájecího napětíAC
-
Jmenovitý proudový korekční faktor pro 3 zařízení instalovaná vedle sebe0,95
-
Počet chráněných pólů2
-
Jmenovitá frekvence [Hz]60
-
Počet pólů2
-
Jmenovité izolační napětí [V]500
-
RodinaM.C.B
-
Ztráta výkonu [W]4,5
-
Ztráty výkonu na pól [W]3,63
-
Typ připojeníSe šroubem
-
Elektrická síla (počet cyklů)4000
-
Rozsah provozních teplot [°C]od -25 do 60
-
Počet modulů2
-
Kapacita vstupního terminálu (lanko) [mm²]1/25
-
Kapacita výstupní svorky (lanko) [mm²]1/25
-
Omezení zkratového vypínacího proudu na pól na 400 V [kA]3
-
Jmenovitý proud při 30 °C [A]25
-
Jmenovitý proud při 45 °C [A]22,94
-
Jmenovitý proud při 55 °C [A]21,46
-
Jmenovitý proud při 65 °C [A]19,87
-
Skladovací teplota [°C]od -25 do 80
-
Jmenovitý korekční faktor proudu pro 2 zařízení instalovaná vedle sebe1
-
Jmenovité rázové napětí [V]6000
-
PKWIU27.12.22.0
Další technické údaje
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)2
-
Prąd znamionowy25 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Klasa ograniczenia energii3
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaAno
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 25 mm²
-
Charakterystyka wyzwalaniaB
-
Liczba biegunów chronionych2
-
Napięcie znamionowe400 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V30 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Jednocześnie rozłączany biegun NNe
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów2
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 35 mm²
Velkoobjemová balení
| Typ obalu | Karton | Pakiet | Paleta | |
| Množství | 1 kusů. | 6 kusů. | 72 kusů. | 1728 kusů. |
| Hmotnost (kg) | 0,216 | 1,390 | 17,060 | 434,440 |
| Šířka (m) | 0,035 | 0,095 | 0,315 | 0,800 |
| Délka (m) | 0,087 | 0,080 | 0,210 | 1,050 |
| Hloubka (m) | 0,073 | 0,230 | 0,360 | 1,200 |
