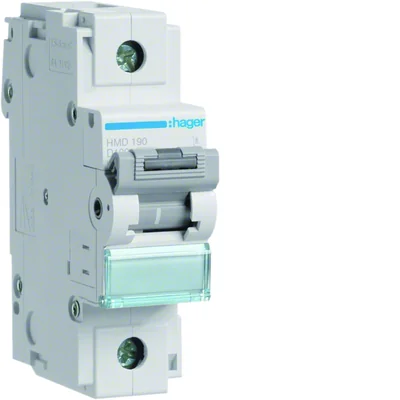

Jistič Jistič 15kA 1P D 100A HMD190
Místní index:
ABD026HAGE
Katalogové číslo.:
HMD190
EAN kód:
3250613230265
Cena:
111,06 €
hrubý / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do schránky
Vytisknout
Dotaz na výrobek
Technické údaje
-
CharakteristickýD
-
Hloubka [mm]70
-
Utahovací moment [Nm]3,5 až 5
-
Jmenovitý proud [A]100
-
Stupeň ochranyIP20
-
Ztráty výkonu [W]6,48
-
Šířka [mm]27
-
Výška [mm]90
-
Mechanická pevnost (počet cyklů)20000
-
Jmenovité spínací napětí [V]240/415
-
Počet modulů1,5
-
Limitní zkratový vypínací proud Icu pro 230V [kA]15
-
Limitní zkratový vypínací proud Icu pro 400V [kA]15
-
Omezení zkratového vypínacího proudu na pól na 400 V [kA]4,5
-
Jmenovitý proud při 30 °C [A]100
-
Jmenovitý proud při 45 °C [A]89,4
-
Jmenovitý proud při 55 °C [A]81,6
-
Zkratový vypínací proud Ics [%]50
-
Skladovací teplota [°C]od -25 do 80
-
Jmenovitý korekční faktor proudu pro 2 zařízení instalovaná vedle sebe1
-
Jmenovité rázové napětí [V]6000
-
Průřez kabelu (lanka) [mm²]35
-
PKWIU27.12.22.0
-
Jmenovitá frekvence [Hz]60
-
Počet pólů1
-
Jmenovité izolační napětí [V]500
-
RodinaM.C.B
-
Ztráta výkonu [W]15
-
Ztráty výkonu na pól [W]6,48
-
Typ připojeníSvorky s vyrovnávacím systémem
-
Elektrická síla (počet cyklů)4000
-
Rozsah provozních teplot [°C]od -5 do 60
-
Jmenovitá zkratová vypínací schopnost Icn [kA]15
-
Max/min hodnota AC proudu pro aktivaci ochrany10/20 palců
-
Limitní zkratový vypínací proud Icu pro 240V [kA]15
-
Limitní zkratový vypínací proud Icu pro 415V [kA]15
-
Jmenovitý proud při 20°C [A]108
-
Jmenovitý proud při 40 °C [A]93,1
-
Jmenovitý proud při 50 °C [A]85,6
-
Jmenovitý proud při 60 °C [A]77,5
-
Zkratový vypínací proud Ics [kA]7,5
-
Typ napájecího napětíAC
-
Jmenovitý proudový korekční faktor pro 3 zařízení instalovaná vedle sebe0,95
-
Počet chráněných pólů1
-
Průřez vodiče (drátu) [mm²]70
Další technické údaje
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)1
-
Prąd znamionowy100 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Jednocześnie rozłączany biegun NNe
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów1.5
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
-
Charakterystyka wyzwalaniaD
-
Liczba biegunów chronionych1
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaAno
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
Velkoobjemová balení
| Typ obalu | Karton | Pakiet | Paleta | |
| Množství | 1 kusů. | 1 kusů. | 36 kusů. | 1512 kusů. |
| Hmotnost (kg) | 0,240 | 0,245 | 8,945 | 398,690 |
| Šířka (m) | 0,026 | 0,080 | 0,313 | 0,800 |
| Délka (m) | 0,090 | 0,040 | 0,130 | 1,050 |
| Hloubka (m) | 0,072 | 0,100 | 0,360 | 1,200 |
