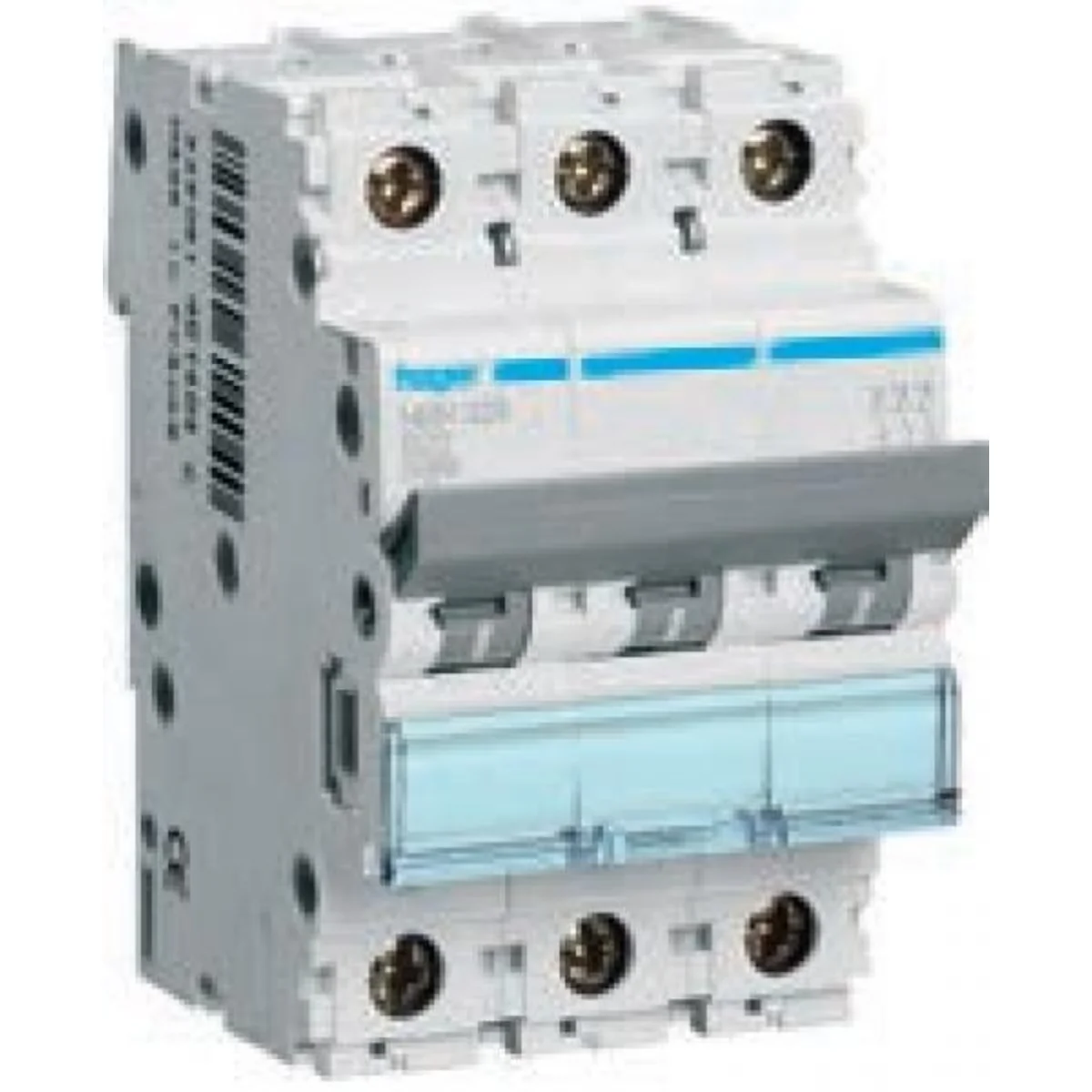

Jističe 0,5 - 63 A. Typ B, C a D. Jmenovitá zkratová vypínací schopnost 10000 A
• jmenovitý zkratový vypínací proud (Icu): 15 kA, v souladu s PN-EN 60947-2,
• třída energetického omezení: 3,
• jmenovité provozní napětí: 230/400 V AC - jednopólový spínač, 400 V AC - vícepólový spínač,
• možnost použití ve stejnosměrných obvodech,
• široký sortiment příslušenství včetně izolačních přepážek mezi sloupy,
• možnost připojení pomocí vertikálních a horizontálních hřebenových lišt,
• klecové svorky: drát do 35 mm2, lanko do 25 mm2,
• popisné pole s ochrannou klapkou,
• horní a spodní montážní klipsy,
• stupeň ochrany: IP2X pro svorky, IP40 pro zařízení instalované v rozvaděči.

Charakteristický

D
Počet modulů

3
Jmenovité napětí [V]

230
Jmenovitý proud [A]

10
Šířka [mm]

52,5
Jmenovitá zkratová vypínací schopnost [kA]

10
PKWIU

27.12.22.0

Hloubka [mm]

70
Počet pólů

3
Jmenovité izolační napětí [V]

500
Ztráta výkonu [W]

6,3
Výška [mm]

83
Počet modulů

3

Další technické údaje

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

3
Prąd znamionowy

10 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Jednocześnie rozłączany biegun N

Ne
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

3
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Charakterystyka wyzwalania

D
Liczba biegunów chronionych

3
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

30 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Ano
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Velkoobjemová balení

Typ obalu		Karton	Pakiet	Paleta
Množství	1 kusů.	4 kusů.	48 kusů.	1152 kusů.
Hmotnost (kg)	0,328	1,317	16,197	411,728
Šířka (m)	0,230	0,097	0,323	0,800
Délka (m)	0,095	0,082	0,234	1,086
Hloubka (m)	0,080	0,227	0,365	1,200
