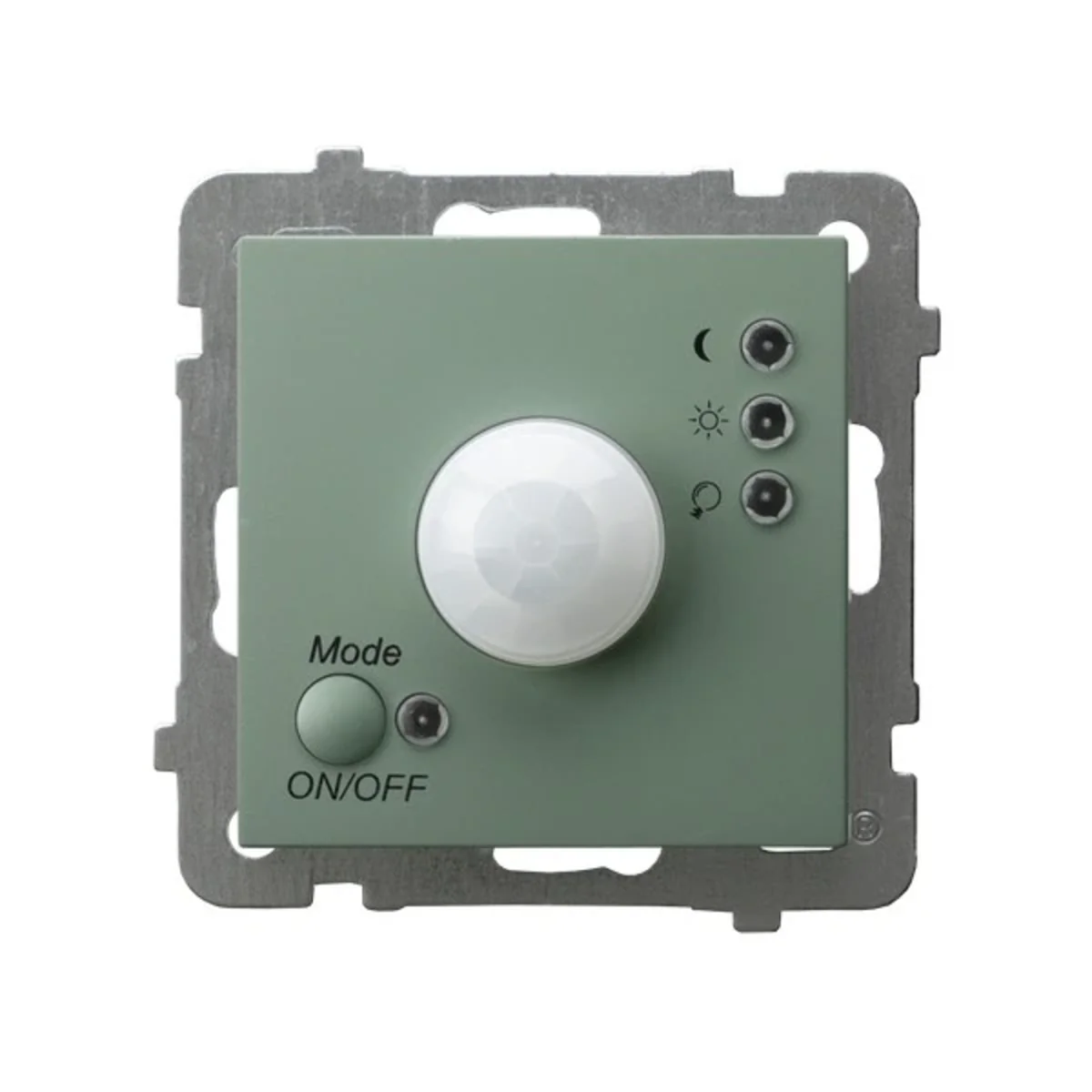

AS Elektronické čidlo pohybu zelené matné ŁP-16G/M/84

Elektronický pohybový senzor se používá k automatickému zapnutí světelných zdrojů a signalizačních zařízení (např. v domácích alarmech) při detekci pohybu v dosahu a k jejich automatickému vypnutí po uplynutí nastaveného času.

Konstrukce senzoru umožňuje jeho použití k sestavení sériových instalací sestávajících z libovolného počtu senzorů, stejně jako s jinými standardními spínači pro domácí použití (např. jednopólovými nebo variabilními). Senzor se ovládá stisknutím tlačítka umístěného v levém dolním rohu vnějšího krytu s označením MODE/ON/OFF. Je možné nastavit jeden z pěti pracovních režimů:

1. 1. OFF – deaktivovaný režim (senzor zcela deaktivován). Reléová dioda (poblíž piktogramu žárovky) svítí zeleně.

   2. ZAPNUTO – V zapnutém režimu (senzor trvale zapíná osvětlení - funguje jako jednopólový spínač) se reléová dioda (vedle piktogramu žárovky) rozsvítí červeně.

   3. POHYB - DEN- režim, ve kterém se osvětlení zapne, když senzor detekuje pohyb, bez ohledu na intenzitu světla v místnosti, ve které je senzor instalován (den nebo noc). LED dioda režimu „pohyb“ (vedle piktogramu slunce) svítí červeně. „relé“ Dioda (vedle piktogramu žárovky) svítí zeleně, pokud je osvětlení vypnuté, nebo červeně, pokud je osvětlení zapnuté.

   4. POHYB - NOC – režim, ve kterém se osvětlení zapne, když senzor detekuje pohyb, ale pouze tehdy, když intenzita světla v místnosti, ve které je senzor instalován, klesne pod určitou úroveň. Tuto úroveň definuje uživatel otáčením nastavovacího knoflíku (označeného LUX) umístěného na řídicím modulu pod vnějším krytem senzoru vlevo. Rozsah nastavení je od 0 do 1000 luxů. Během tohoto režimu svítí LED dioda „pohyb - noc“ (vedle piktogramu měsíce) červeně, zatímco reléová dioda (vedle piktogramu žárovky) svítí zeleně, pokud je osvětlení vypnuté, nebo červeně, pokud je osvětlení zapnuté.

   5. NÁHODNÝ - režim simulace přítomnosti – je forma ochrany místnosti proti vloupání během dlouhodobé nepřítomnosti uživatele. Po setmění senzor zapne osvětlení v náhodně zvolený čas v rozsahu 10 až 60 minut na dobu nastavenou uživatelem, vynásobenou náhodným multiplikátorem v rozsahu 1×3. Nastavení času se nastavuje pomocí knoflíku (označeného TIME) umístěného na řídicím modulu pod vnějším krytem vpravo. Rozsah nastavení je 3 sekundy až 5 minut. Během tohoto režimu 2 LED diody (vedle piktogramů slunce a měsíce) střídavě blikají červeně.
