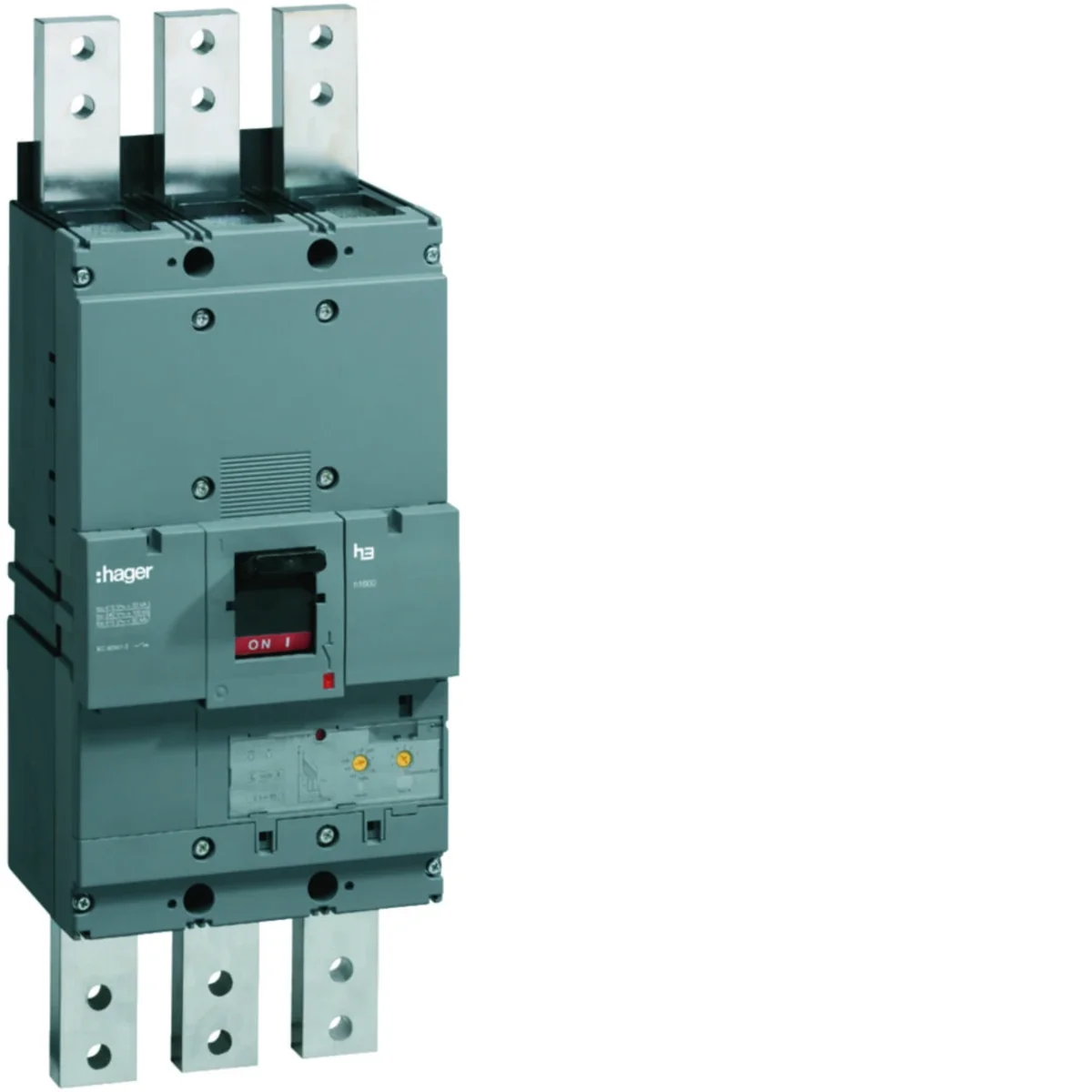

Vypínač h1600 3P 50kA 1250A LSI HNF980H
Místní index:
ALM130HAGE
Katalogové číslo.:
HNF980H
EAN kód:
3250613349899
Cena:
4018,45 €
hrubý / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do schránky
Vytisknout
Dotaz na výrobek
Technické údaje
-
Jmenovitá frekvence [Hz]60
-
Utahovací moment [Nm]65
-
Jmenovitý proud [A]1250
-
Ztráty výkonu [W]187,5
-
Typ připojeníSvěrák
-
Mechanická pevnost (počet cyklů)4000
-
Jmenovité spínací napětí [V]220/690
-
Doba odezvy při otevření [ms]10
-
Limitní zkratový vypínací proud Icu pro 230V [kA]100
-
Limitní zkratový vypínací proud Icu pro 400V [kA]50
-
Limitní zkratový vypínací proud Icu pro 440V [kA]70
-
Omezení zkratového vypínacího proudu na pól na 400 V [kA]9
-
Nastavení elektromagnetické spouště2,5/5/10
-
Režim spouštěníLSI
-
Jmenovitý proudový korekční faktor pro 3 zařízení instalovaná vedle sebe1
-
Průřez kabelu (lanka) [mm²]3 x 240
-
PKWIU27.12.22.0
-
Počet pólů3
-
Jmenovité izolační napětí [V]800
-
Stupeň ochranyIP4X
-
Ztráty výkonu na pól [W]62,5
-
Elektrická síla (počet cyklů)1000
-
Rozsah provozních teplot [°C]od -25 do 70
-
Počet modulů12
-
Nastavení tepelného uvolnění0,4/0,5/0,63/0,8/0,9/0,95/1
-
Limitní zkratový vypínací proud Icu pro 240V [kA]100
-
Limitní zkratový vypínací proud Icu pro 415V [kA]50
-
Omezení zkratového vypínacího proudu na pól pro 230V [kA]60
-
Zkratový vypínací proud Ics [%]100
-
Skladovací teplota [°C]od -35 do 70
-
Jmenovitý korekční faktor proudu pro 2 zařízení instalovaná vedle sebe1
-
Jmenovité rázové napětí [V]8000
-
Průřez vodiče (drátu) [mm²]3 x 240
Další technické údaje
-
Znamionowy prąd ciągły Iu1250 A
-
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz50 kA
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego0 ... 0 A
-
Zintegrowane zabezpieczenie przed zwarciem doziemnymNe
-
Budowa urządzeniaUrządzenie mocowane na stałe
-
Opcjonalny montaż na szynie DIN THNe
-
Liczba styków pomocniczych zwiernych0
-
Ze wskaźnikiem wyłączeniaNe
-
Umiejscowienie przyłączy obwodów głównychStrona przednia
-
W komplecie z zabezpieczeniemAno
-
Opcjonalny napęd silnikowyAno
-
Zakres napięcia znamionowego220 ... 690 V
-
Zakres nastawy wyzwalacza przeciążeniowego500 ... 1250 A
-
Zakres nastawy wyzwalacza zwarciowego7000 ... 15000 A
-
Rodzaj podłączenia styków głównychPołączenie śrubowe
-
Do montażu na szynie THNe
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych przełącznych0
-
Liczba biegunów3
-
Rodzaj elementu wykonawczegoPrzełącznik
-
Wbudowany napęd silnikowyNe
-
Stopień ochrony (IP)IP40
Velkoobjemová balení
| Typ obalu | Karton | Paleta | |
| Množství | 1 kusů. | 1 kusů. | 5 kusů. |
| Hmotnost (kg) | 27,003 | 39,000 | 218,000 |
| Šířka (m) | 0,210 | 0,395 | 0,800 |
| Délka (m) | 0,191 | 0,290 | 1,050 |
| Hloubka (m) | 0,570 | 0,625 | 1,200 |
