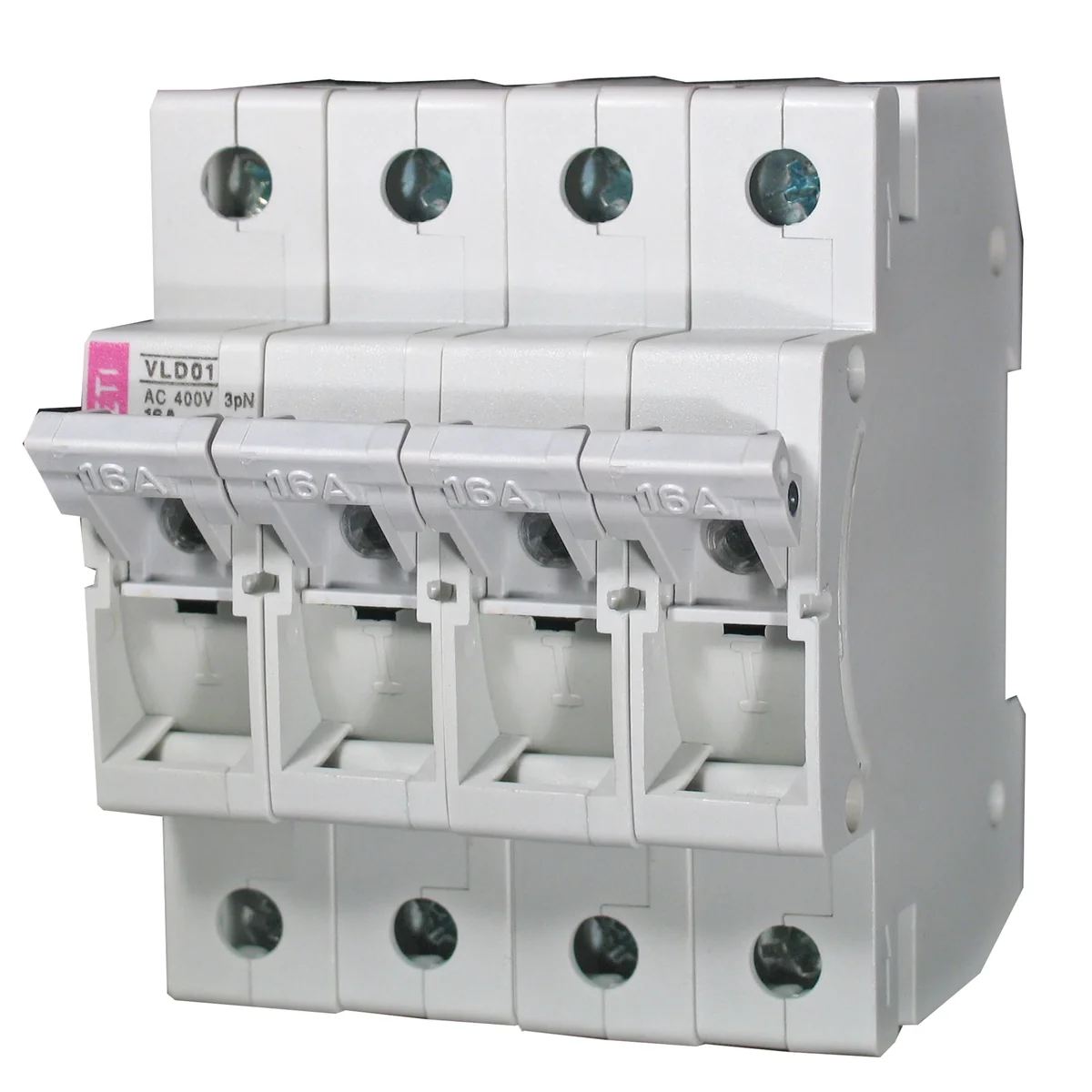

VLDO1 pojistkový spínač 16A 3p+N 002261023

Pojistkový spínač je ochranné zařízení s vyměnitelnou pojistkovou vložkou.
Umožňuje využít provozních výhod pojistkového systému D0:
– umožňuje výměnu spálené pojistkové vložky bez rizika dotyku živých částí
– není potřeba používat pojistkovou hlavici; správný kontakt vložky je zajištěn systémem pružinových svorek
Indikátor aktivace pojistky je viditelný v poloze 1 i 0.
Principy činnosti odpínače VLD01 - Výměnná vložka (zásuvka) pojistkových vložek D01 (2A až 6A, 10A, 16A) slouží jako odpínač- páka vypnutí/zapnutí. a vypnuto/ ve spínači. Výměnnou vložku lze vyměnit pouze pomocí přídavného nástroje. Odpojovač je určen k montáži na lištu TH 35.
Výhody:
→ rozměry odpojovače VLD01 jsou srovnatelné s jinými sériovými zařízeními např. Etimat, EFI, Eticon, Etitec jističe, lampy atd.
→ možnost těsnění v zapnuté a vypnuté poloze,
→ konstrukce svorky umožňuje připojení kabelem i přemosťovací sběrnicí,
→ podle typů se vyrábí ve verzích 1p, 1p+N, 2p, 3p, 3p+N,
→ pracovní kategorie AC 22B,
→ Jmenovitá zkratová kapacita [kA]: 50.
