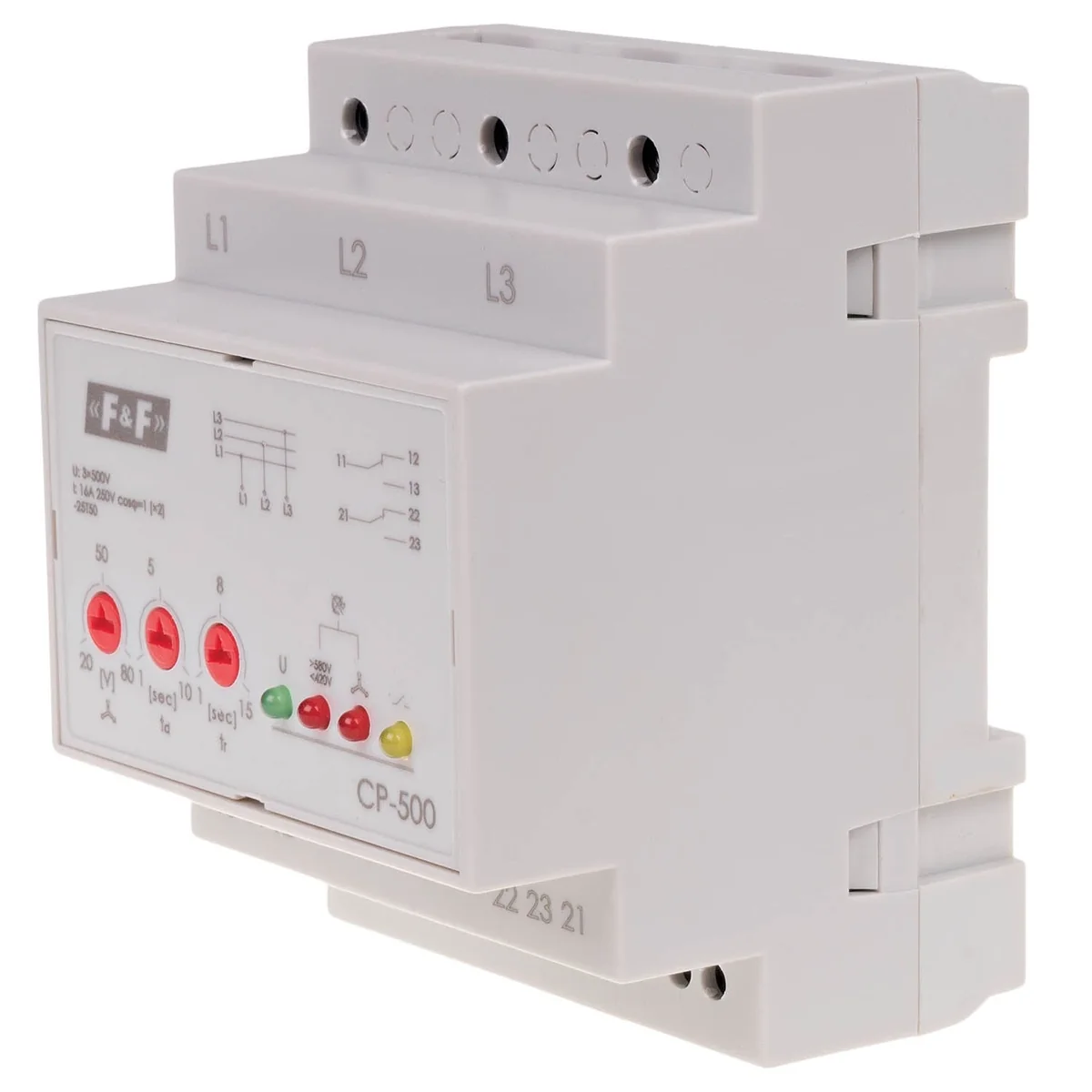

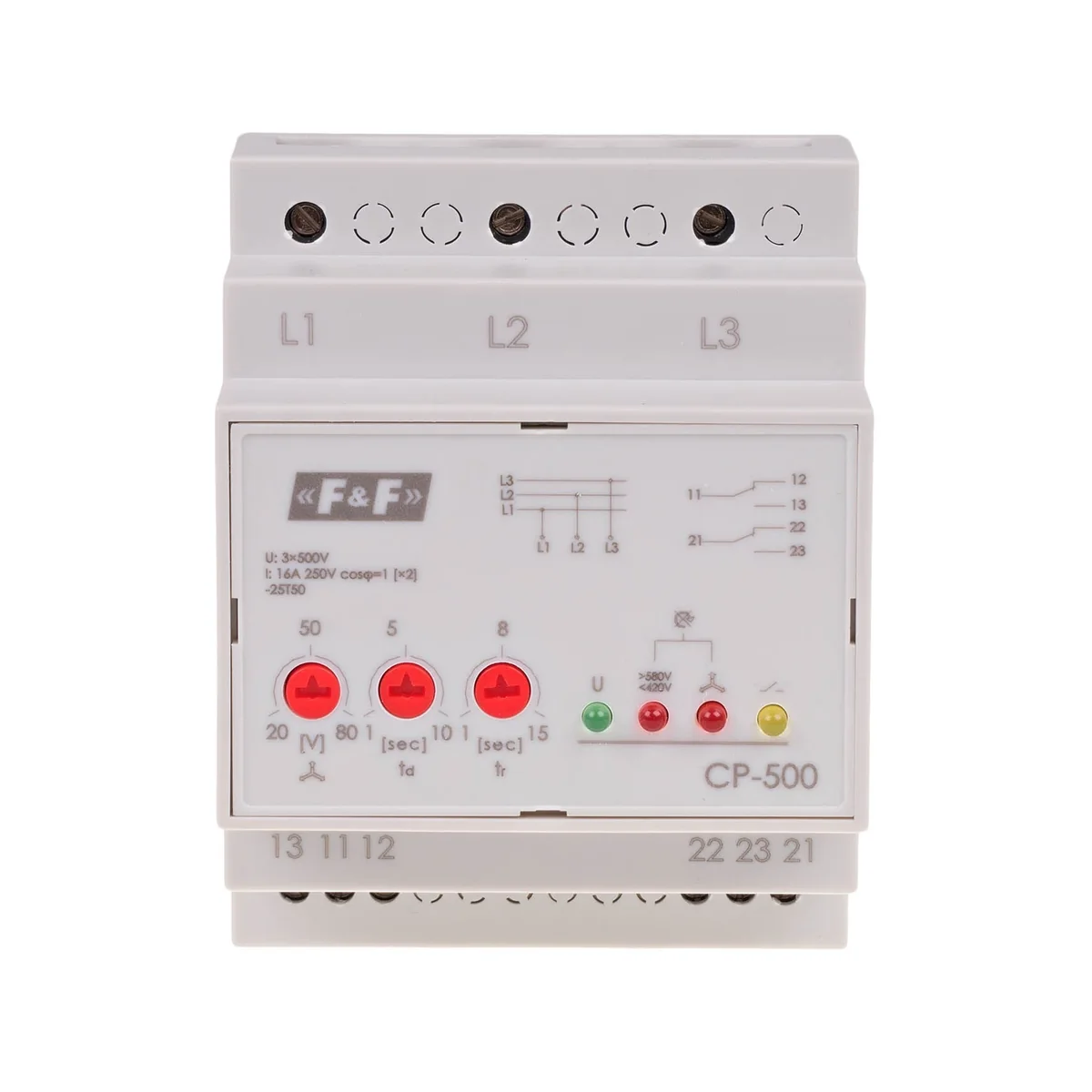

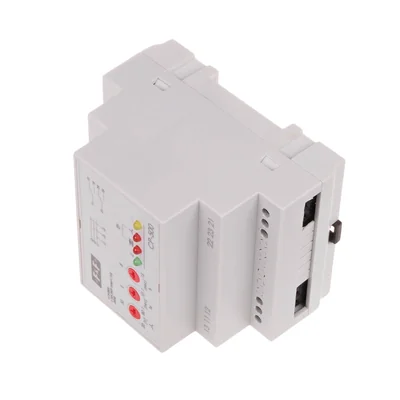

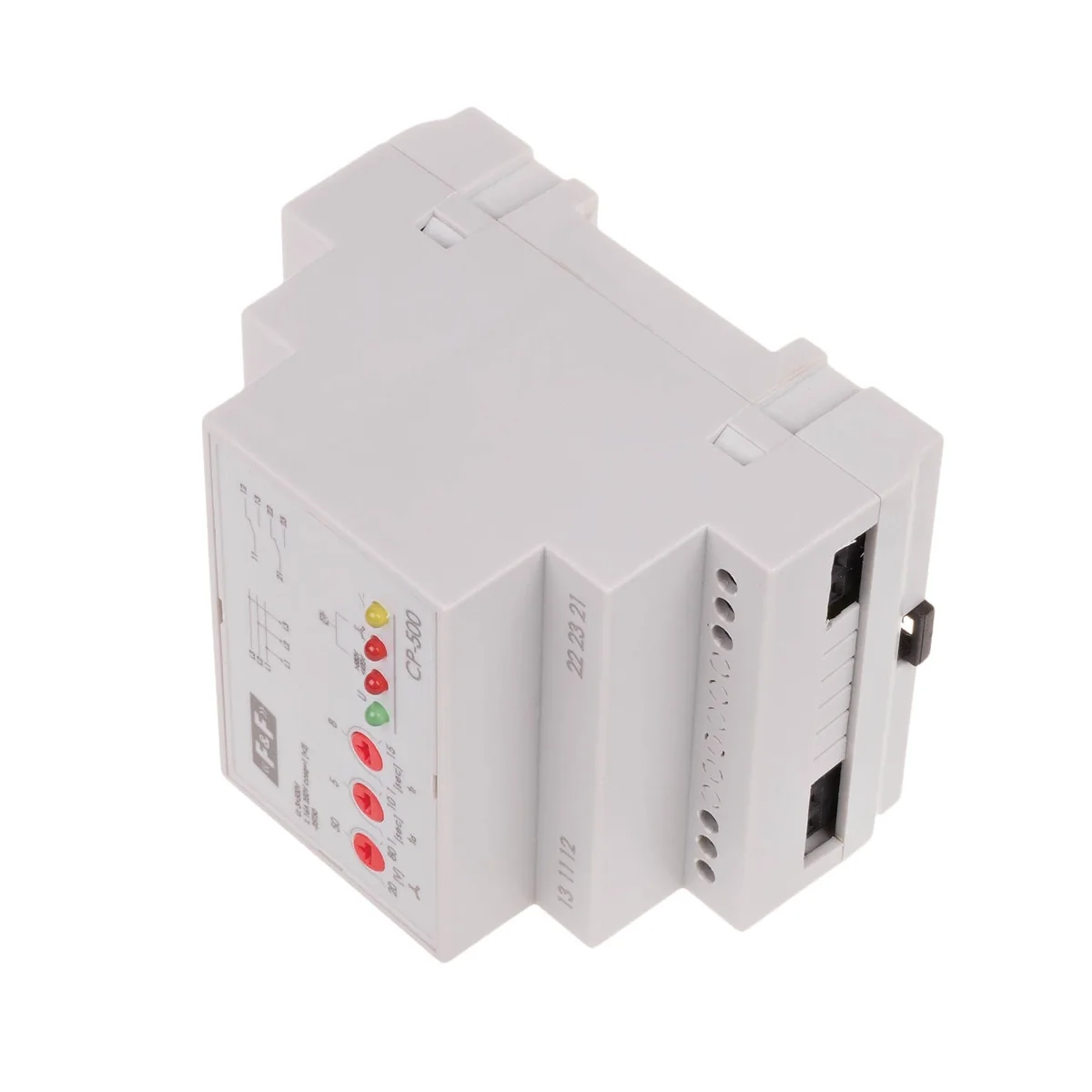

Třífázové napěťové relé CP-500 bez N CP-500

Zamýšlené použití

Snímač CP-500 je určen k ochraně elektromotorů napájených z třífázové 500V třífázové sítě v případy výpadku napětí alespoň v jedné fázi, symetrický pokles napětí ve třech fázích nebo asymetrie napětí mezi fázemi, hrozící zničení motoru a zajištění směru. otáčky motoru v případě změny fáze před snímačem. Ochranné funkce

* proti ztrátě fáze

* proti poklesu fázového napětí pod 240V

* proti změně sledu fází

* proti fázové asymetrii

* proti symetrickému nárůstu napětí nad 580V

* proti symetrickému poklesu napětí pod 420V Provoz

Při správném síťovém napětí kontakty jsou sepnuté. Výskyt jakékoli anomálie po dobu delší, než je nastavená doba, spustí ochranu – rozepnutí kontaktů snímače. Kontakty se automaticky sepnou s časovým zpožděním. po obnovení správných parametrů v síti.
