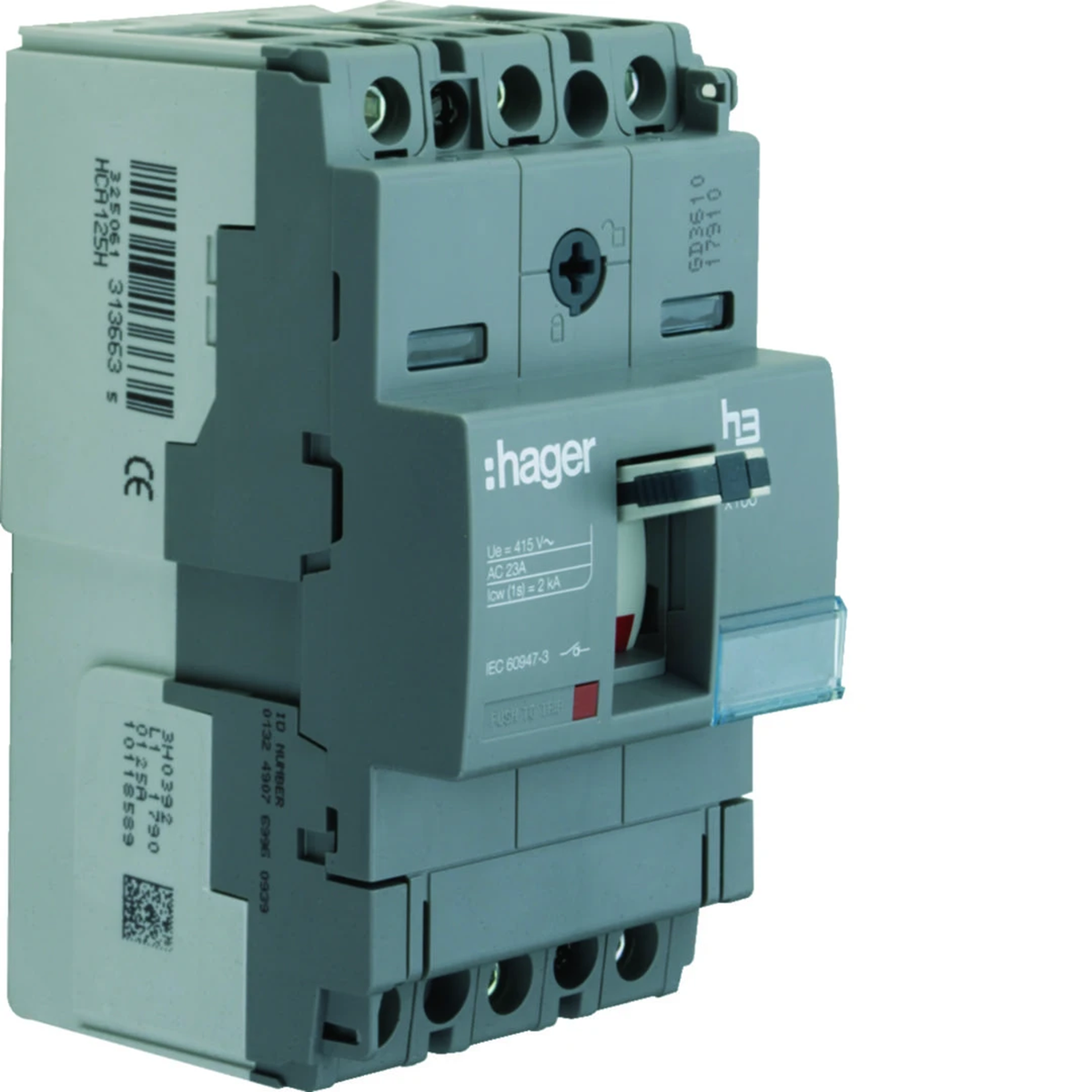

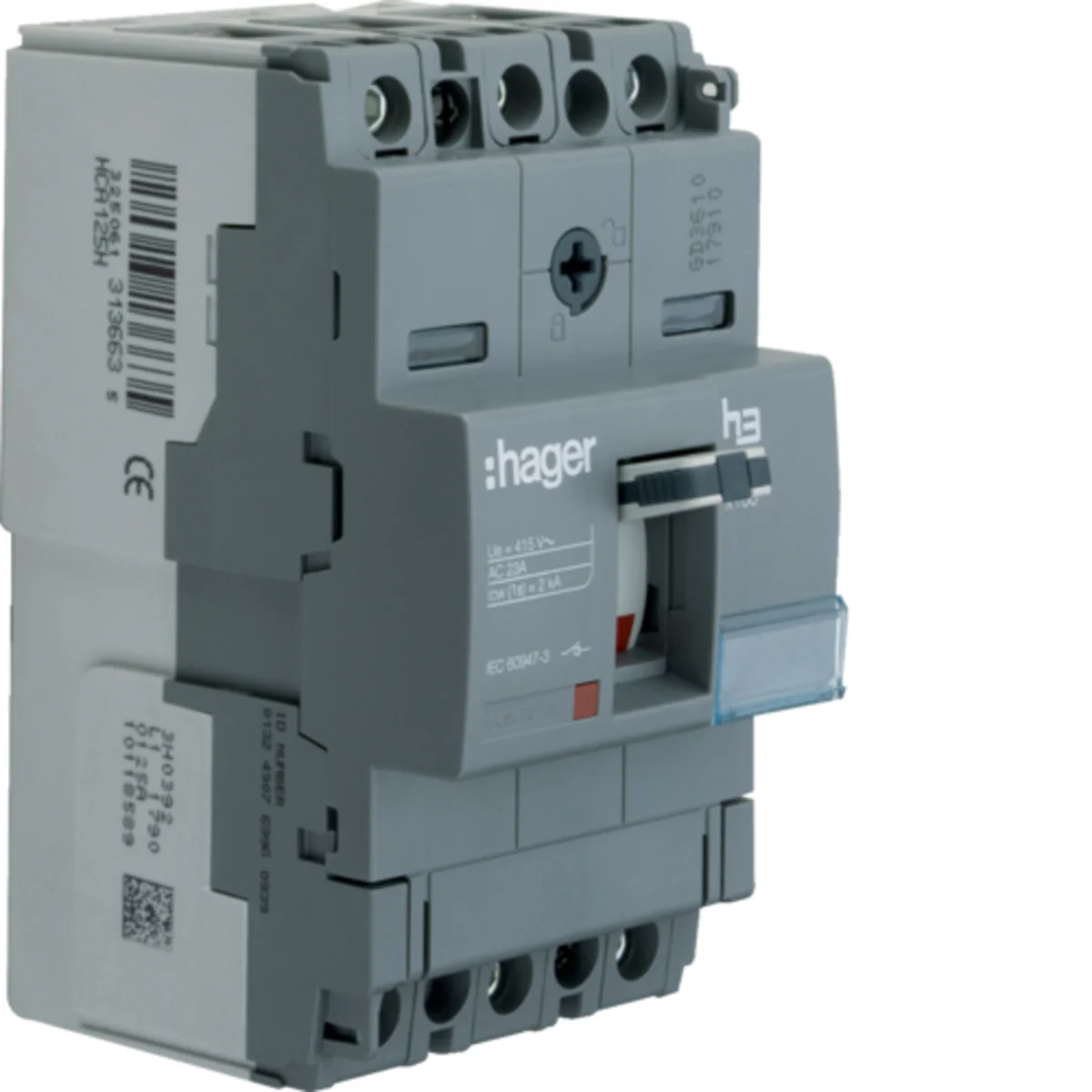

Vypínače:
• pro zapínání a vypínání pracovních proudů, bez spouští
• doplňková výbava jako u vypínače
• Icw (1s) = 2 kA
• v souladu s IEC 60947-3, kat. AC22/23A Vlastnosti:
• montáž na lištu TS35 nebo montážní desku
• standardní klecové svorky pro připojení měděných vodičů
• klecové koncovky pro hliníkové kabely dostupné jako příslušenství
• vybavena konektorovými měřicími hroty
• mechanické tlačítko TEST
• integrovaný pákový zámek pod podložkou max. &prázdný; 4 mm
• klecové svorky:
- drát od 6 do 95 mm2
- lankový od 6 do 70 mm2

Jmenovitý proud [A]

125

PKWIU

27.12.22.0

Další technické údaje

Jako rozłącznik główny

Ano
Jako rozłącznik bezpieczeństwa

Ne
Jako przełącznik nawrotny

Ne
Maksymalne znamionowe napięcie pracy Ue AC

690 V
Znamionowy prąd ciągły Iu

125 A
Znamionowy prąd ciągły dla AC-21, 400 V

125 A
Znamionowa moc pracy dla AC-23, 400 V

123 kW
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

Ne
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

Ne
Do instalacji w tablicach rozdzielczych

Ano
Kolor elementu sterowniczego

Szary
Z mechanizmem ryglującym

Ano
Stopień ochrony (IP) części czołowej

IP40

Jako rozłącznik remontowy

Ano
Jako wyłącznik awaryjny

Ne
Liczba łączników

1
Znamionowe napięcie pracy

220 ... 690 V
Znamionowy prąd ciągły dla AC-23, 400 V

125 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

2 kA
Liczba biegunów

3
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

Ne
Opcjonalny wyzwalacz napięciowy

Ano
Do montażu na płycie

Ano
Do montażu czołowego centralnie

Ne
Do montażu pośredniego

Ne
Rodzaj elementu wykonawczego

Przełącznik
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (NEMA)

Inne

Velkoobjemová balení

Typ obalu	Pakiet	Paleta		Karton
Množství	9 kusů.	216 kusů.	1 kusů.	1 kusů.
Hmotnost (kg)	9,023	239,552	0,871	0,946
Šířka (m)	0,321	0,800	0,075	0,128
Délka (m)	0,216	1,014	0,096	0,087
Hloubka (m)	0,371	1,200	0,130	0,169
