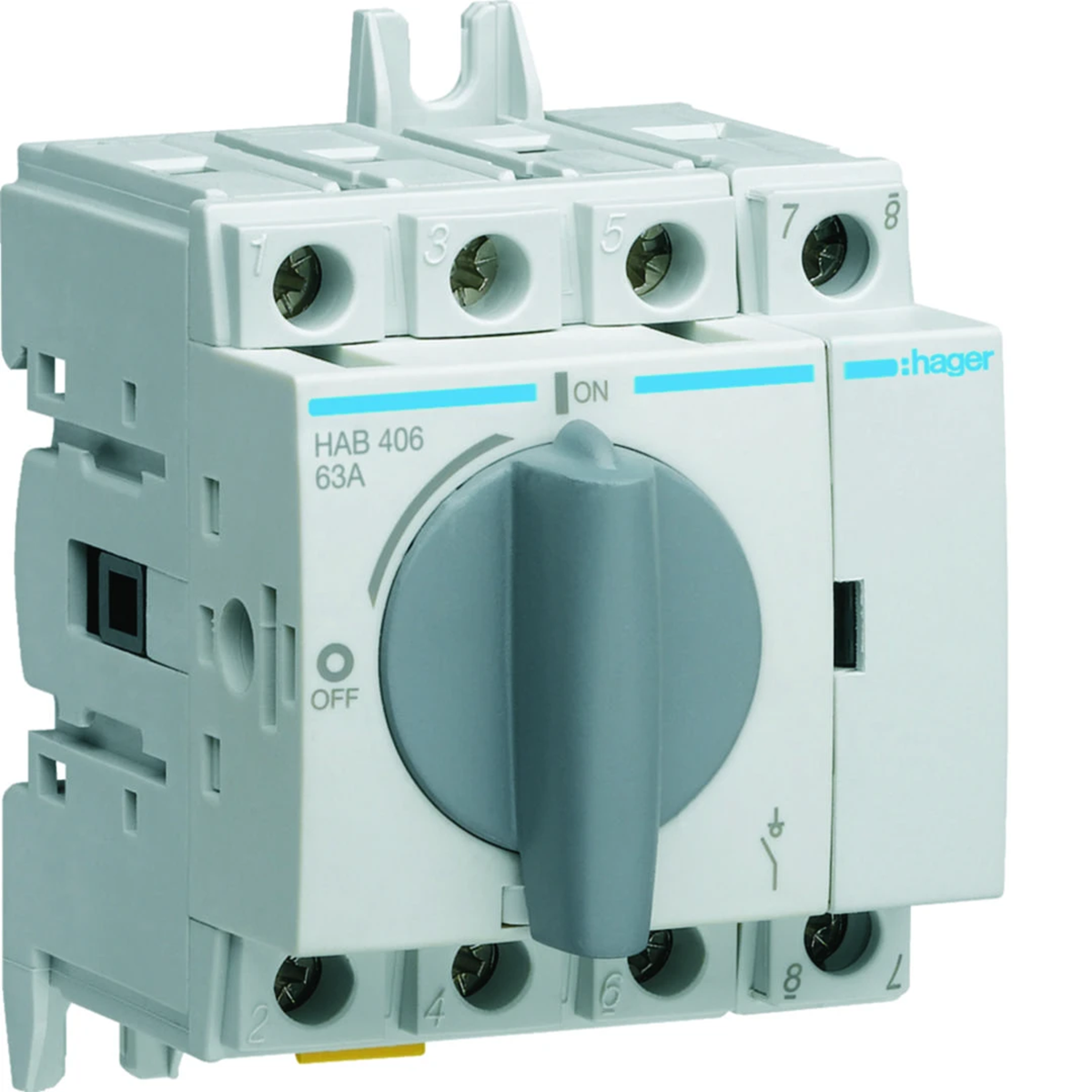

Vlastnosti produktu:
• modulární odpojovače, montáž na montážní lištu TS35 nebo na montážní desku
• knoflík přímo na zařízení, ve vypnutém stavu uzamykatelný visacím zámkem
• možnost použití otočného mechanismu na dvířkách skříně, kontakty pomocné, kryty spojů
Charakteristika:
• velikost 1, 2, 3 s viditelným označením stavu kontaktu
• velikost 4 s viditelnou izolační mezerou
• stupeň krytí: IP20
Připojení s klecovými svorkami:
(údaje pro vodič)
velikost 1: 1,5-16 mm2
velikost 2: 2,5-35 mm2
/> velikost 3, 4: 10-70 mm2
HIM402, HIM404: 1,5-16 mm2
HIM406, HIM408: 2,5-35 mm2

Počet modulů

3,42
Rázové napětí [kV]

8000
Jmenovitý proud [A]

63
PKWIU

27.12.22.0

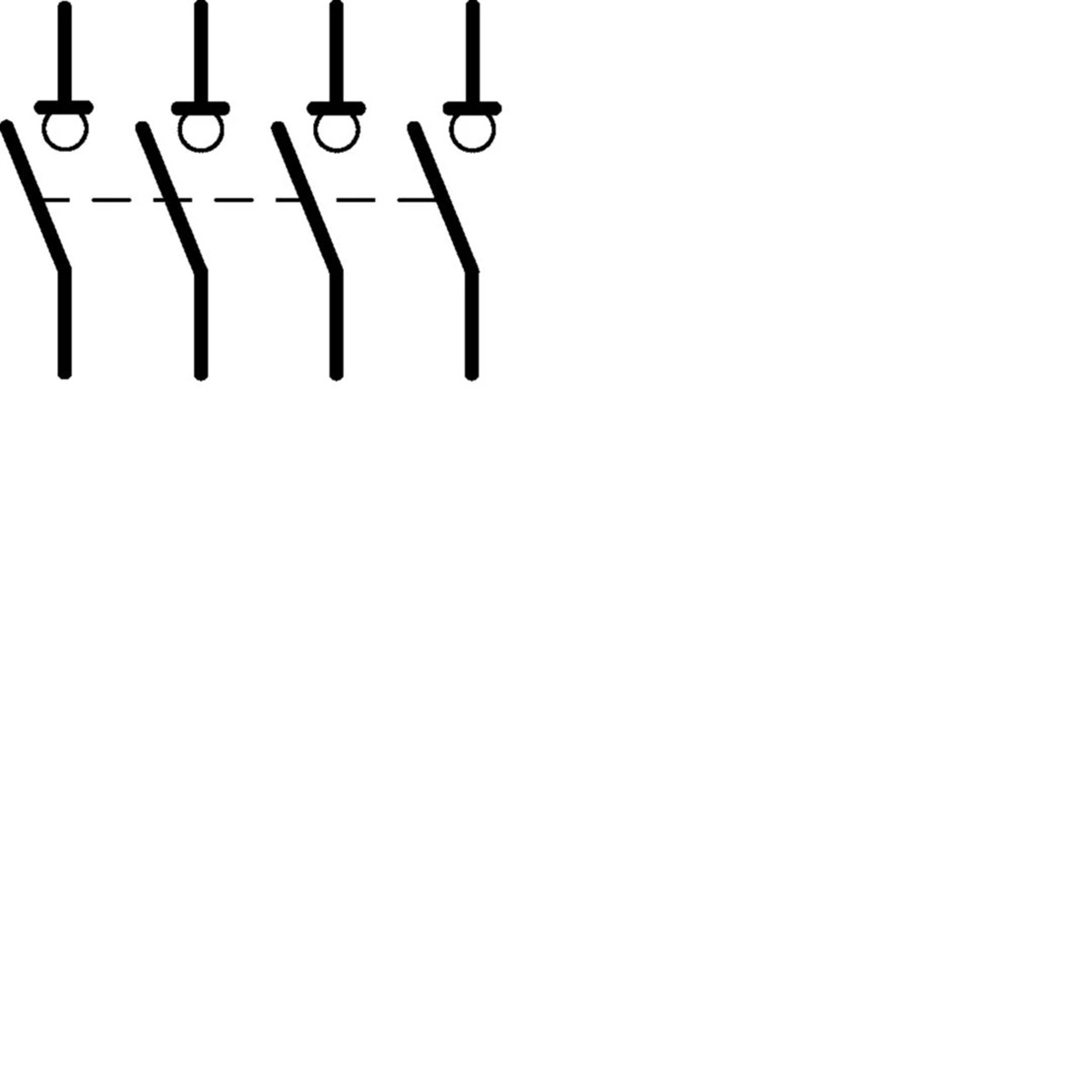

Počet pólů

4
Jmenovité izolační napětí [V]

800
Počet modulů

3,42

Další technické údaje

Jako rozłącznik główny

Ano
Jako rozłącznik bezpieczeństwa

Ano
Jako przełącznik nawrotny

Ne
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

63 A
Znamionowy prąd ciągły dla AC-21, 400 V

63 A
Znamionowa moc pracy dla AC-23, 400 V

28 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

Ne
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

Ne
Do instalacji w tablicach rozdzielczych

Ano
Kolor elementu sterowniczego

Szary
Z mechanizmem ryglującym

Ano
Stopień ochrony (IP) części czołowej

IP20

Jako rozłącznik remontowy

Ano
Jako wyłącznik awaryjny

Ne
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

40 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

1.26 kA
Zdolność łączeniowa przy 400 V

41 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

Ne
Opcjonalny wyzwalacz napięciowy

Ne
Do montażu na płycie

Ano
Do montażu czołowego centralnie

Ne
Do montażu pośredniego

Ne
Rodzaj elementu wykonawczego

Krótka rączka obrotowa
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (NEMA)

Inne

Velkoobjemová balení

Typ obalu		Karton	Pakiet	Paleta
Množství	1 kusů.	1 kusů.	18 kusů.	720 kusů.
Hmotnost (kg)	0,230	0,288	5,550	245,000
Šířka (m)	0,075	0,087	0,286	0,800
Délka (m)	0,068	0,081	0,180	1,200
Hloubka (m)	0,060	0,112	0,373	1,200
