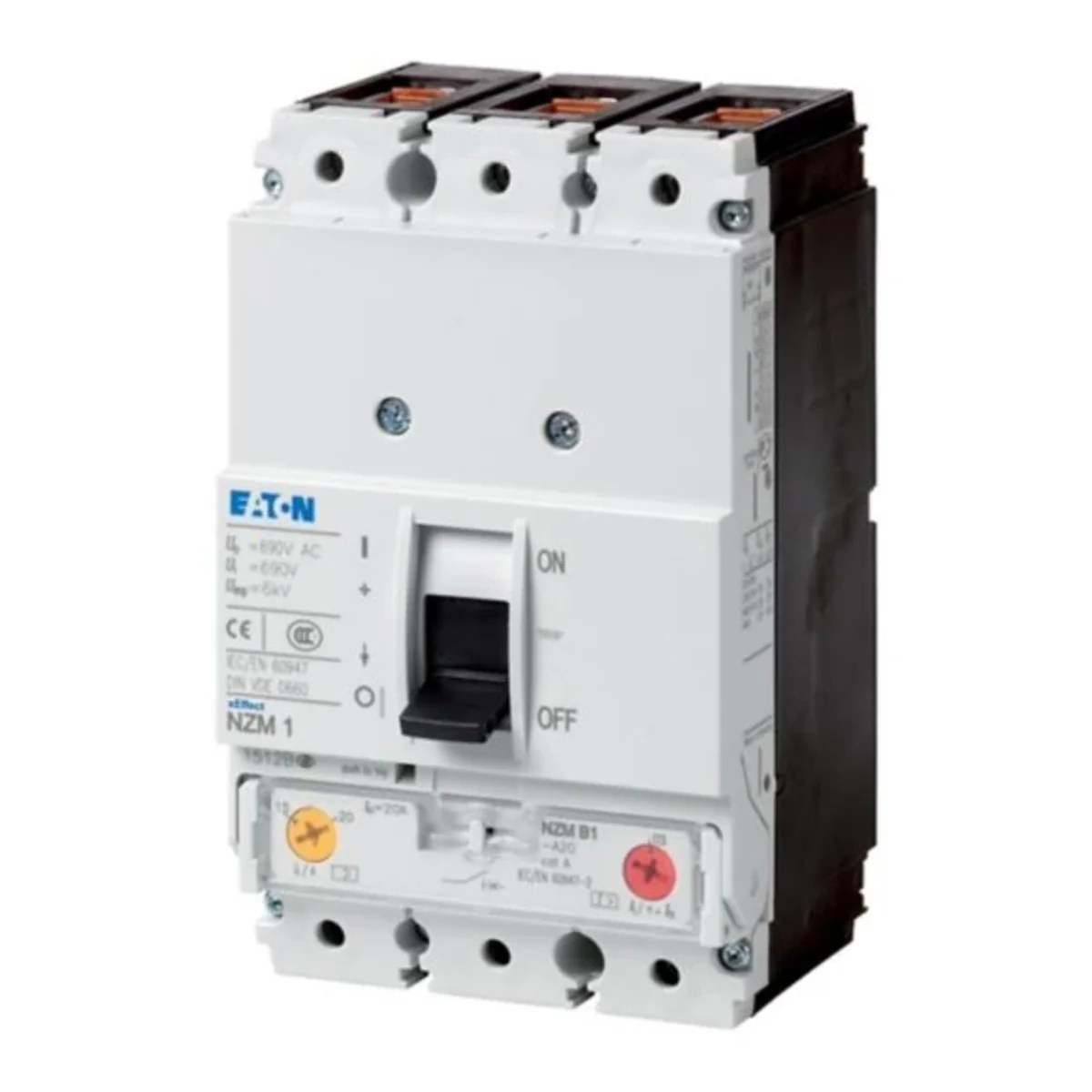

Síťový vypínač 3pólový, 100A, NZMN1-A100. &býk; Spínací kapacita 50 kA
• Nastavitelná spoušť proti přetížení
• Nastavitelné okamžité zkratové spouště
• V elektronické verzi spouště VE jsou nastavitelné časově zpožděné zkratové spouště
• V elektronických verzích verzí VE a AE je komunikace a diagnostika standardem!
• Celá nabídka je k dispozici v katalogu "Průmyslová zařízení"
• Možnost přidání bočníkové nebo podpěťové spouště

Okamžitá zkratová spoušť [A]

600-1000
Jmenovitý proud [A]

100

Počet pólů

3
Uvolnění přetížení [A]

80-100

Další technické údaje

Znamionowy prąd ciągły Iu

300 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

50 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

Ne
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

Ano
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

Ne
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Ano
Opcjonalny napęd silnikowy

Ne

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

80 ... 100 A
Zakres nastawy wyzwalacza zwarciowego

600 ... 1000 A
Rodzaj podłączenia styków głównych

Zacisk ramowy
Do montażu na szynie TH

Ne
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Liczba biegunów

3
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

Ne
Stopień ochrony (IP)

IP20

Podrobnosti o výrobci

Výrobce

EATON ELECTRIC SP. Z O.O.
Adresa

80-299 UL. GALAKTYCZNA 30
E-mail

pl-zamowienia@eaton.com
DIČ

5841022327

Velkoobjemová balení

Typ obalu		Skrzynia
Množství	1 kusů.	1 kusů.
Hmotnost (kg)	1,073	1,073
Objem (m3)	0,001	0,001
Šířka (m)	0,090	0,095
Délka (m)	0,088	0,150
Hloubka (m)	0,145	0,095
