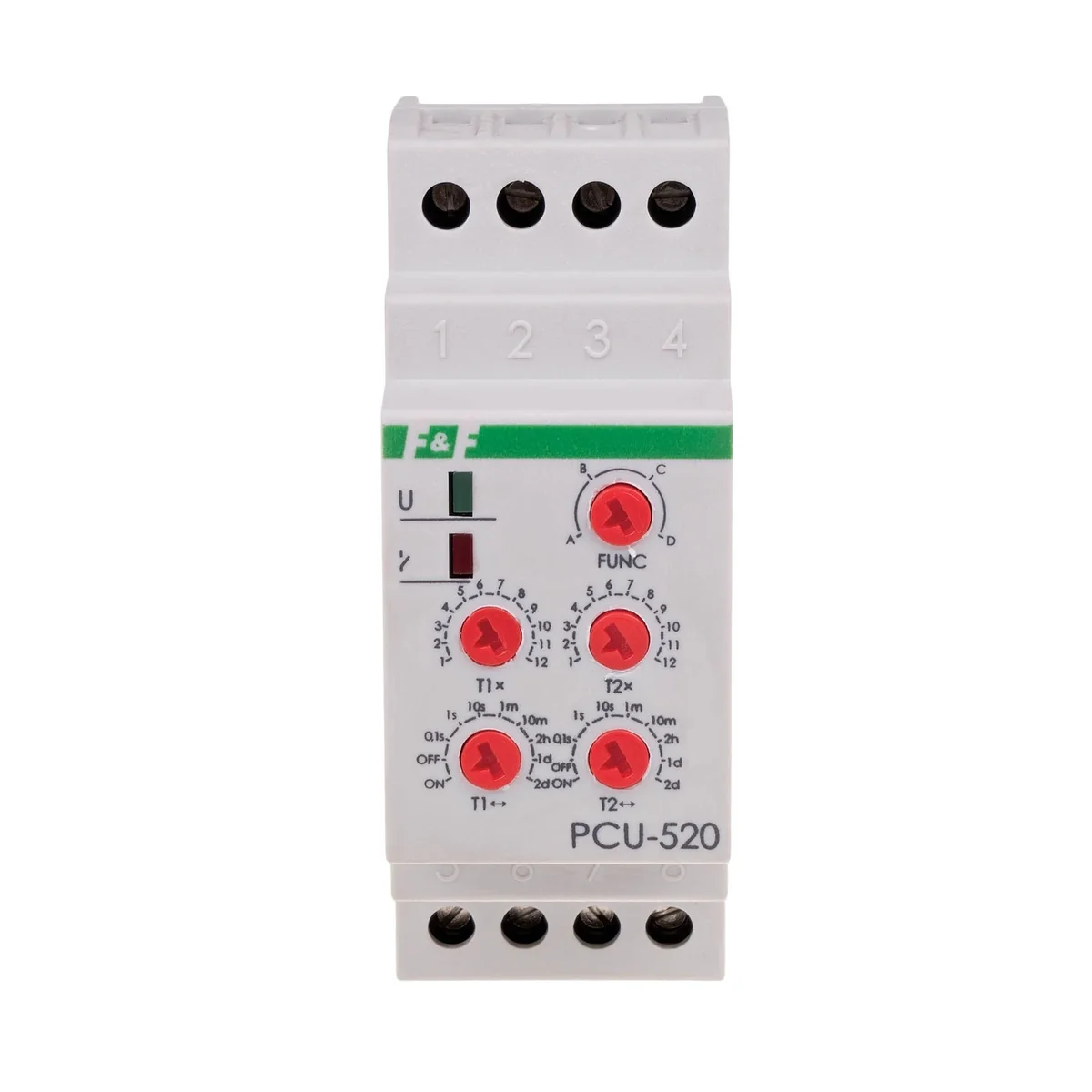

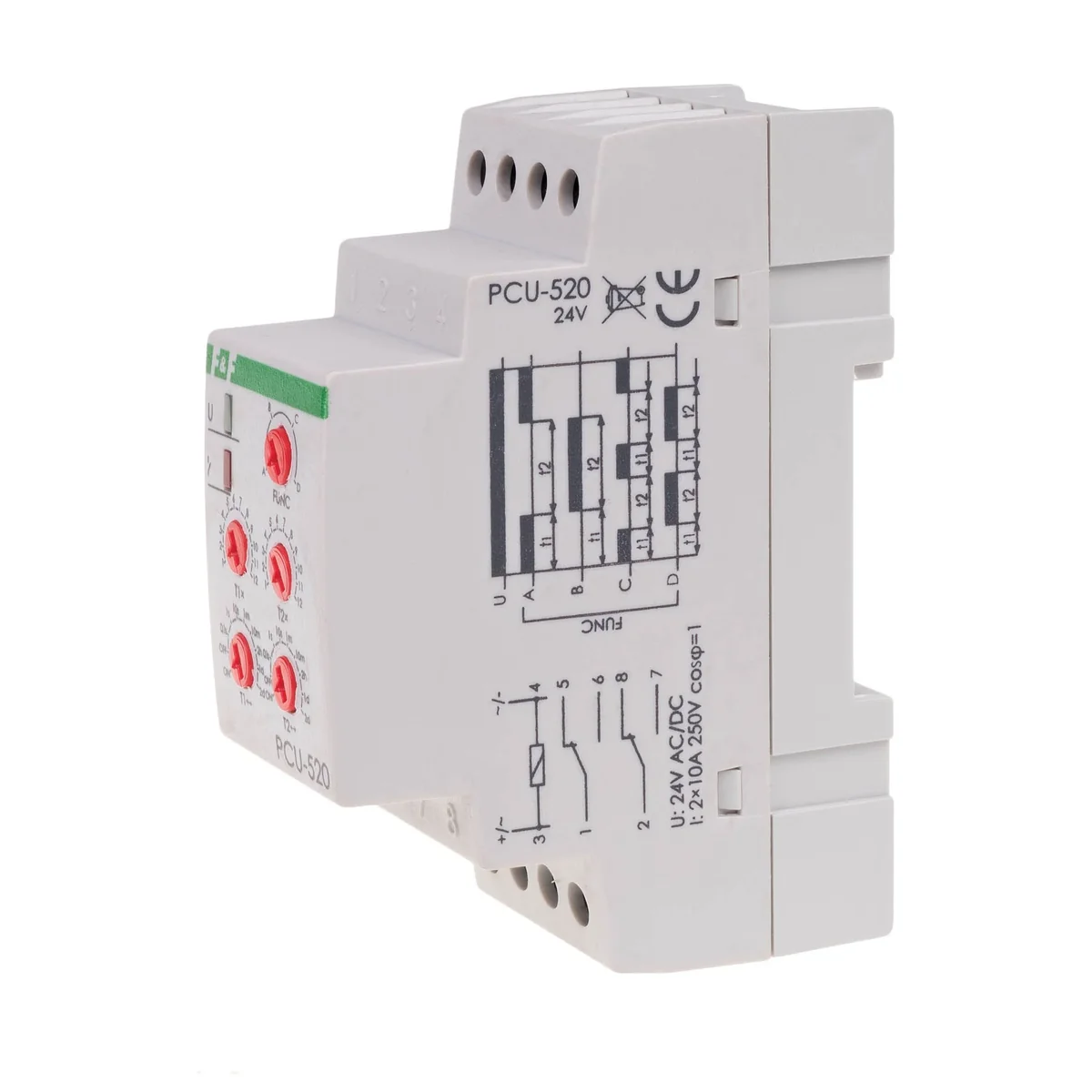

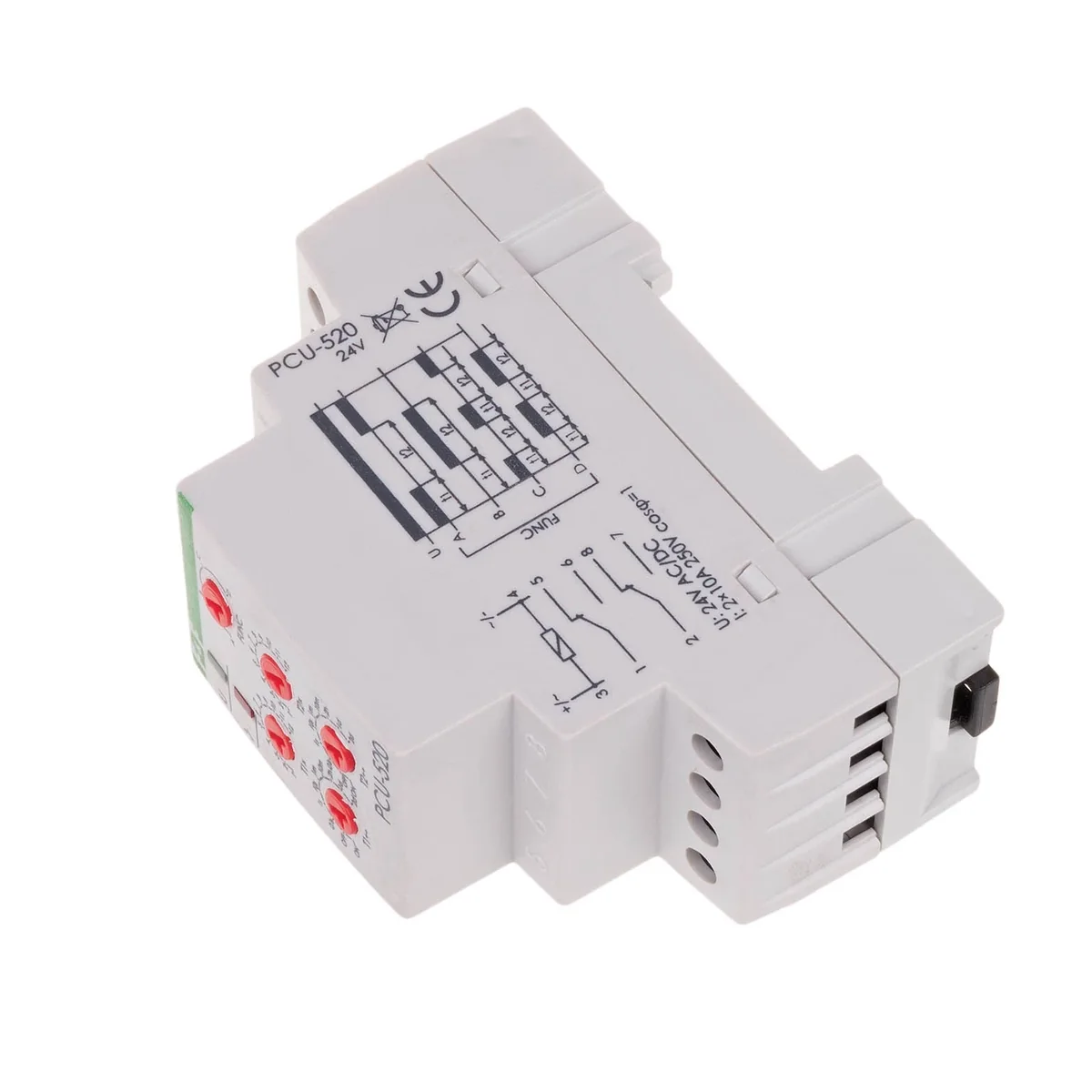

PCU-520 24V časové relé PCU-520-24V

Účel
Relé  dočasné   se používají pro  řízení času v průmyslových a domácích automatizačních systémech (např. ventilace, topení, osvětlení, signalizace atd.).
Provoz
Funkce:
*OPÓODPOŽDĚNÉ VYPNUTÍ (A)
Do relé je zapnuto, kontakty zůstávají v poloze 1-5, 2-8. Po přivedení napájecího napětí se kontakty přepnou do polohy
1-6, 2-7 na dobu t1. Po změření času t1 se kontakty vrátí do pozic 1-5, 2-8 pro čas t2. Po čase t2 se kontakty relé vrátí na dobu do pozic 1-5, 2-8 t2. Po čase t2 se kontakty relé vrátí do poloh 1-6, 2-7 Restart režimu činnosti relé je možný po odpojení napájecího napětí a jeho opětovném připojení.
*OPÓPOZDĚJ ZAPNUTO (B)
Po připojení napájecího napětí zůstávají kontakty v poloze 1-5, 2-8 pro čas t1. Po změření času t1 dojde k přepnutí. kontakty na pozici 1-6, 2-7 pro čas t2. Po čase t2 se kontakty relé vrátí do poloh 1-5, 2-8. Restart režimu činnosti relé je možný po odpojení napájecího napětí a jeho opětovném připojení.
*OPÓODPOŽDĚNÉ VYPNUTÍ - CYKLICKY (C)
Provozní režim zpožděného vypnutí se provádí cyklicky v nastaveném nastavení. intervaly  pracovní doba a přestávka.
*OPÓODPOŽDĚNÉ ZAPNUTÍ - CYKLICKY (D)
Provozní režim odloženého zapnutí se provádí cyklicky v nastaveném nastavení. intervaly  práce a přestávky. Poznámka!
* Když je napájení zapnuto, systém nereaguje na změny v nastavení časového rozsahu.
* Provoz s nově nastaveným časovým rozsahem nastane po vypnutí a opětovném zapnutí. napájení.
* Když je napájení zapnuto v nastaveném časovém rozsahu, je možné plynule upravit čas v rámci nastavené hodnoty času. ON  - při zapnutí napájení způsobí trvalé sepnutí kontaktu. na pozici 11-12.
 VYP  -  při zapnutí napájení způsobí trvalé sepnutí kontaktu. na pozici 11–10.
