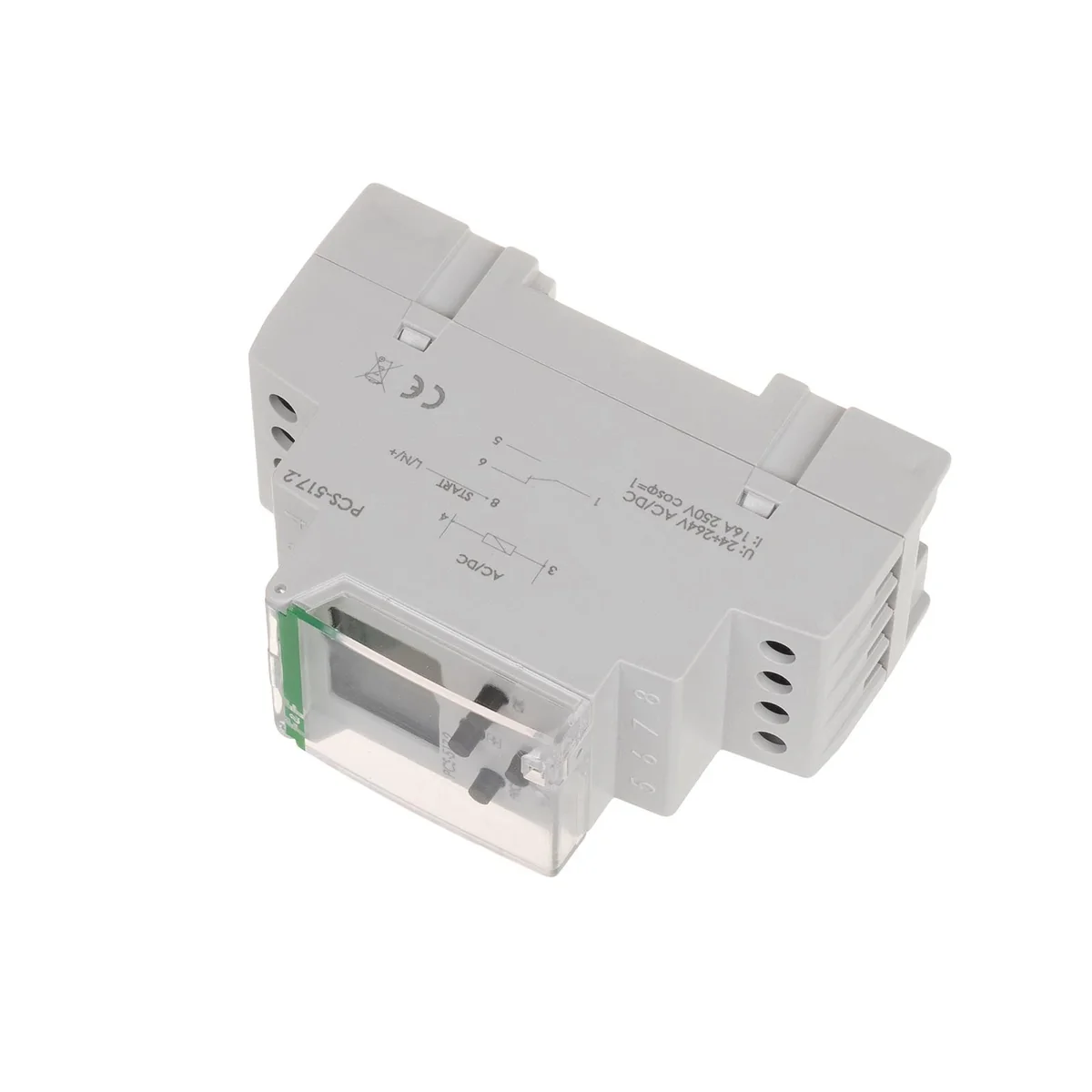

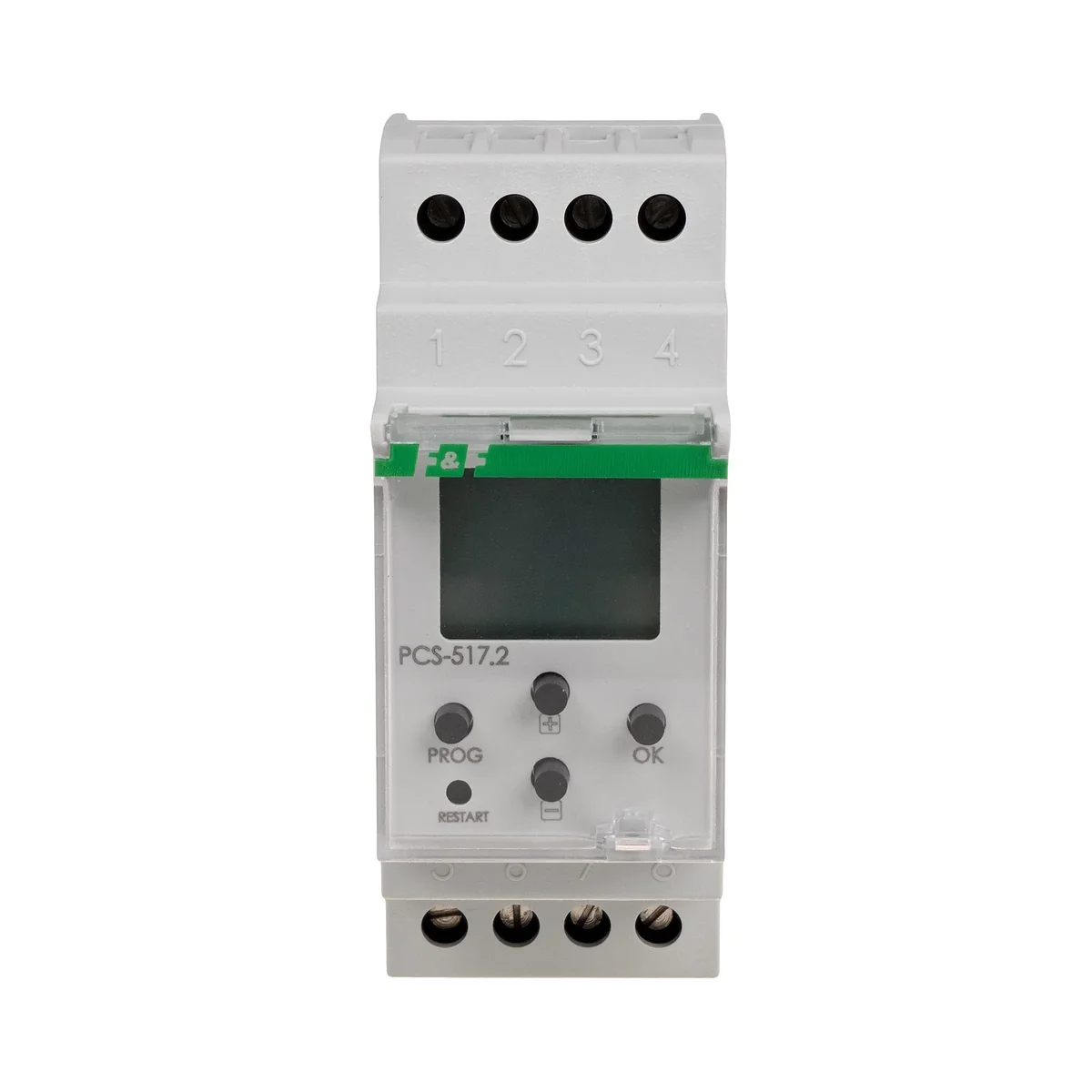

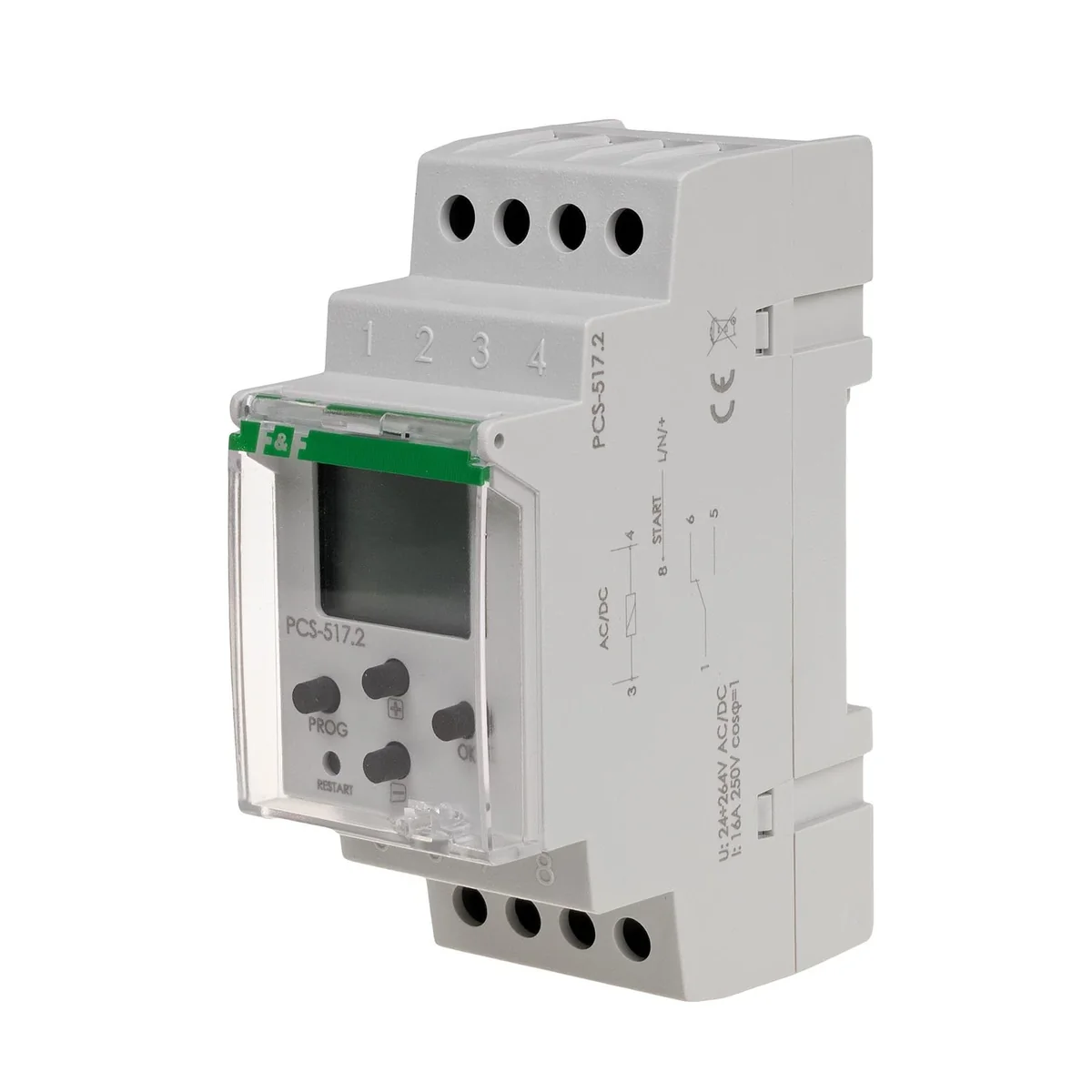

PCS-517 časové relé PCS-517

Účel
Časové relé PCS-517 se používá pro řízení času v průmyslových a domácích automatizačních systémech. Díky rozsáhlým funkcím jedno- a duálního provozu obsaženým v paměti procesoru umožňují eliminovat složité a drahé řídicí systémy založené na sestavování mnoha běžných časových relé. Na rozdíl od potenciometrových relé umožňují velmi přesné nastavení spínacích časů, např. 3 hodiny - 47 minut - 19 sekund. Provoz
Relé vykonává jednu z nastavených pracovních funkcí v souladu s nastavenými časy.
Funkce 1÷5 jsou aktivovány napájecím napětím. Po dokončení funkce se na displeji zobrazí slovo END. Další provádění funkce se spustí po vypnutí a opětovném připojení napájení nebo „restartování“. procesor.
Funkce 6÷17 jsou aktivovány řídicím signálem START. Po zapnutí napájecího napětí je relé připraveno vykonávat pracovní funkci. Na displeji se objeví ON. Po vydání signálu START relé začne vykonávat funkci. Po dokončení se vrátí do pohotovostního stavu (čeká na další signál START).
Funkce 18 - je aktivována řídicím signálem START. Po zapnutí napájecího napětí je relé připraveno vykonávat pracovní funkci. Na displeji se objeví ON. Po vydání signálu START relé začne vykonávat funkci. Po dokončení se na displeji zobrazí END. Relé nereaguje na následné signály START. Další provádění funkce se spustí po vypnutí a opětovném připojení napájení nebo „restartování“. procesor. Poznámka!
* Vypnutí napájení při provádění pracovní funkce způsobí, že relé přestane fungovat. Kontakt zůstane v rozpojeném stavu (poz. 1-6). Opětovným zapnutím se funkce spustí od začátku.
* Stisknutím tlačítka RESTART během provozní funkce spustíte funkci od začátku.
