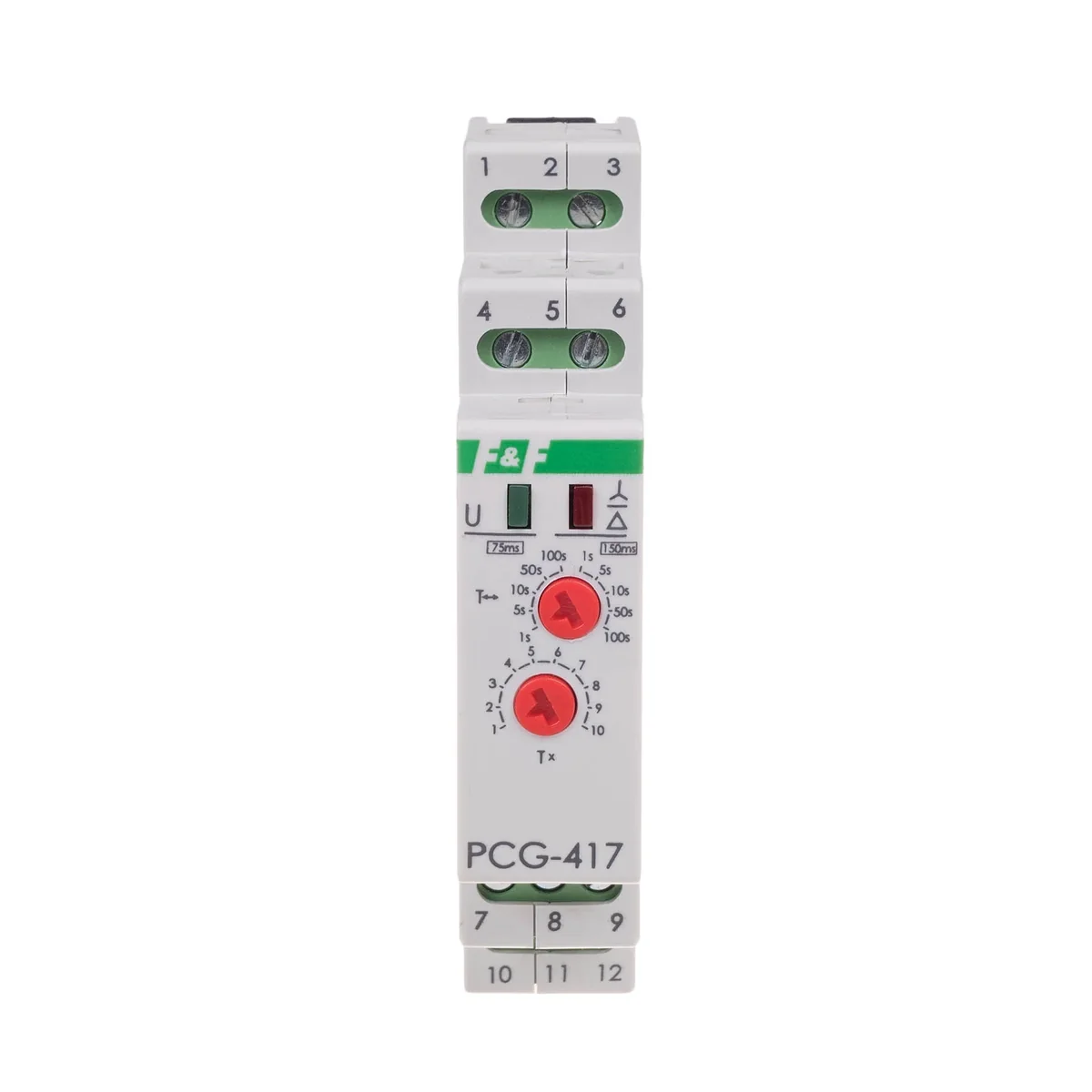

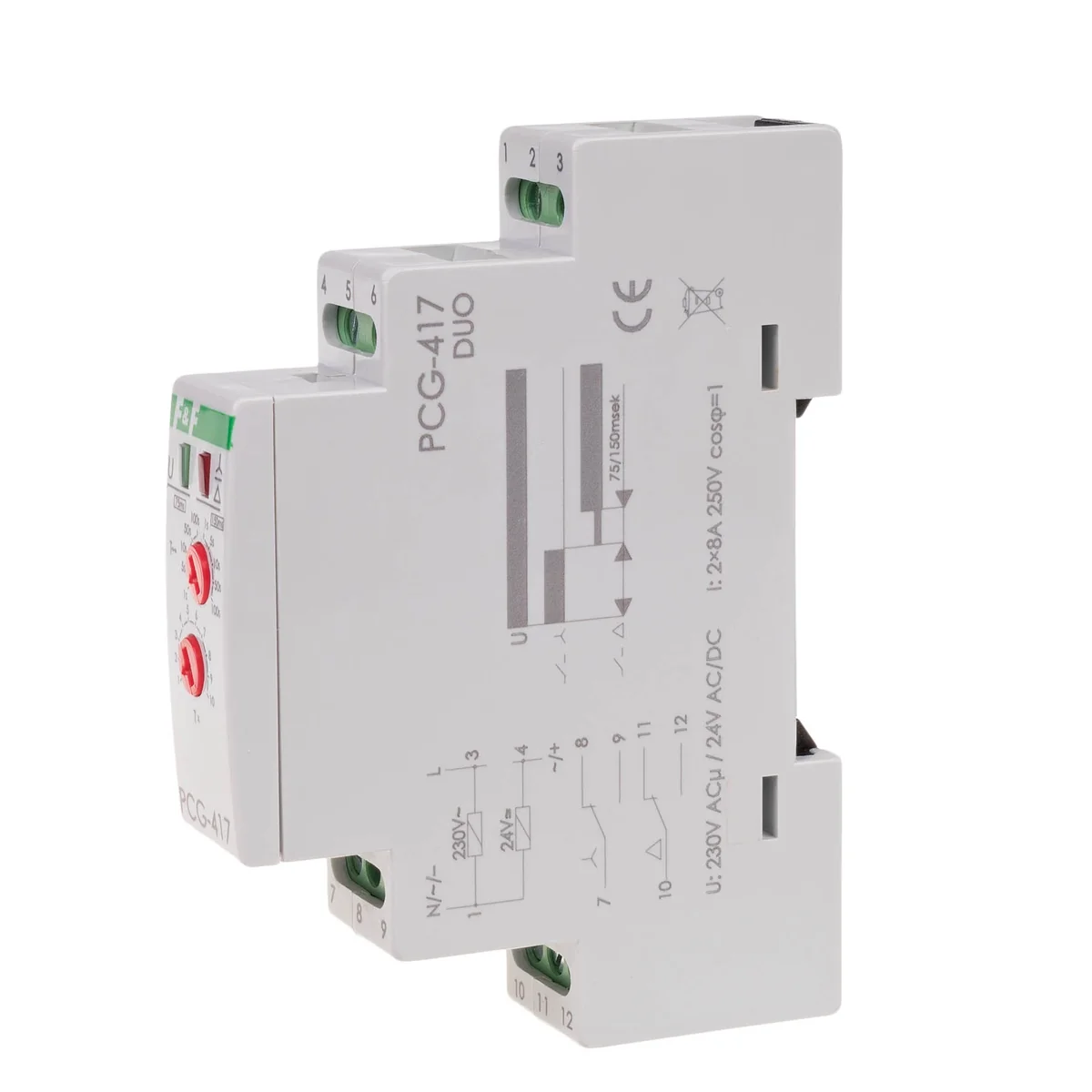

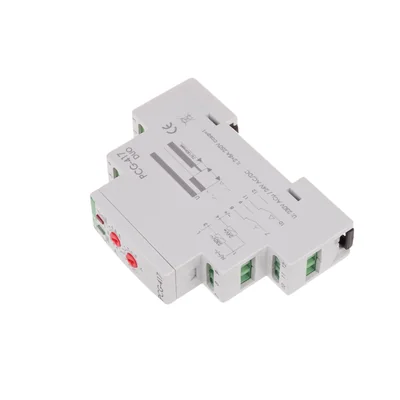

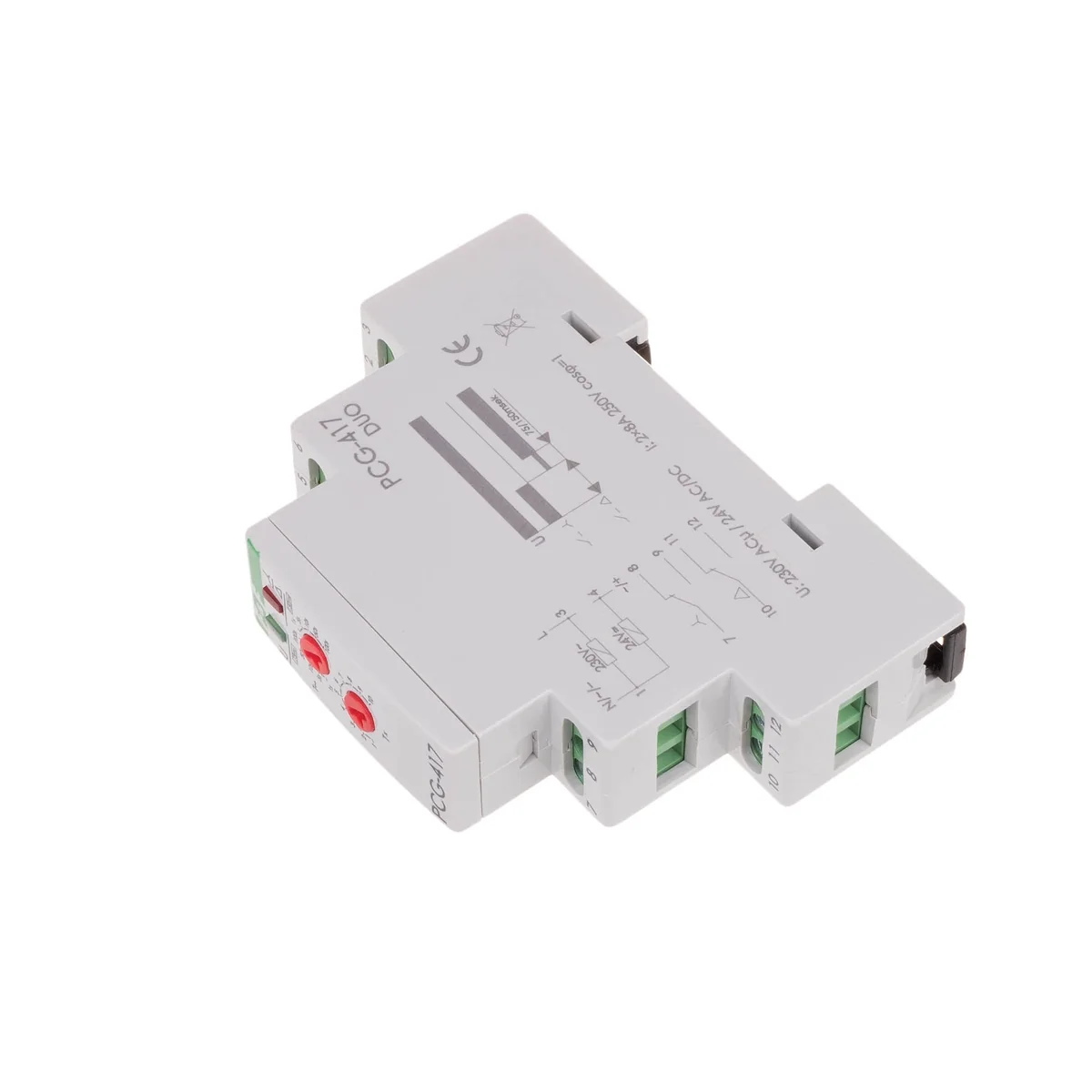

PCG-417 časové relé PCG-417DUO
Index local:
APC182FIFQ
Numéro de catalogue:
PCG-417DUO
Code EAN:
5908312595502
Prix:
157,34 zł
hrubý / pcs.
(y compris la TVA 23%)
Ramassage en 1h
Livraison en 3h
Quantité pcs.
(plusieurs:
1
)
Ajouter à la demande de devis
Ajouter au presse-papiers
Imprimer
Renseignez-vous sur le produit
Description du produit
Données techniques
Détails du fabricant
Emballage en vrac
Fichiers à télécharger
Description du produit
Zamýšlené použití
K ovládání spínacího systému stykačů GWIAZDA-TRÓJKĄT. Provoz
Ovladač má speciální systém dvou elektromagnetických relé, který eliminuje riziko sepnutí dvou stykačů současně. Každé relé ovládá příslušný stykač. Při přechodu ze systému STAR na systém TRIPLE ANGLE první odpojí hvězdicový stykač, dojde k nucené časové přestávce a poté druhé relé zapne úhlový stykač. Po zapnutí napájení kontakt STARS se přepne do polohy 7-9 po nastavenou dobu rozběhu t1. Kontakt TRIANGLE zůstává v poloze 10-11. Po uplynutí doby rozběhu t1 bude kontakt STAR přepnuto do polohy 7-8 (kontakt TRÓANGLE stále zůstává v poloze 10-11) a k přerušení sepnutí dojde v nastaveném čase t2. Po uplynutí doby t2 se kontakt TRIPLE ANGLE přepne do polohy 10-12 a v tomto stavu zůstane až do jeho rozpojení. napájecí napětí (kontakt STAR zůstává v poloze 7-8).
| Doba spouštění zásuvky [s] | 1–1000 |
Données techniques
-
Spínací čas [s]0,075/0,150
-
Výkon [W]0,8
-
Jmenovité napětí [V]230
-
Spojení2,5mm šroubovací svorky
-
Indikace napájeníLED zelená
-
Rozměry1 modul (18mm)
-
Šířka balení [mm]20
-
PKWIU26.52.24.0
-
Počet kontaktů0NO 0NC
-
InstalaceNa kolejnici TH-35
-
Zatěžovací proud [A]2x8
-
Signalizace akceLED červená
-
Provozní teplota [°C]-25-50
-
Výška balení [mm]150
-
Hmotnost balení [kg]0.17
Autres données techniques
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Do montażu na szynie THAno
-
Blok styków pomocniczych montowany na stycznikuNe
-
Funkcja opóźnionego wyłączeniaNe
-
Funkcja wyłączania impulsowegoNe
-
Funkcja formowania impulsuNe
-
Funkcja migotania, załączanie zboczem narastającym, czas ustalonyNe
-
Funkcja taktowania zboczem narastającym, czas nastawianyNe
-
Możliwość sterowania zdalnegoNe
-
Znamionowe napięcie sterowania Us dla AC 50 Hz195 ... 253 V
-
Rodzaj napięcia sterowaniaAC/DC
-
Liczba wyjść zwłocznych, styk zwierny0
-
Z wyjściem półprzewodnikowymNe
-
Napięcie pracy dla AC 50 Hz195 ... 253 V
-
Rodzaj napięcia zasilaniaAC/DC
-
Maksymalny prąd załączania8 A
-
Szerokość18 mm
-
Głębokość65 mm
-
Kompletny z gniazdemAno
-
Montaż czołowyNe
-
Funkcja opóźnionego załączaniaNe
-
Funkcja załączania impulsowegoNe
-
Funkcja gwiazda-trójkątAno
-
Funkcja migotania, załączanie zboczem opadającym, czas ustalonyNe
-
Funkcja taktowania zboczem opadającym, czas nastawianyNe
-
Zakres nastawy czasu1 ... 1000 s
-
Odpowiedni do systemów zdalnego sterowaniaNe
-
Znamionowe napięcie sterowania Us dla DC21 ... 27 V
-
Liczba wyjść zwłocznych, styk rozwierny0
-
Liczba wyjść zwłocznych, styk przełączny2
-
Materiał stykówStop srebra i dwutlenku cyny (AgSnO2)
-
Napięcie pracy dla DC21 ... 27 V
-
Prąd znamionowy8 A
-
Stopień ochrony (IP)IP20
-
Wysokość90 mm
Détails du fabricant
-
ProducteurF&F Filipowski S.K.
-
Adresse95-200 Pabianice Konstantynowska 79/81 Polska
-
E-mail
Emballage en vrac
| Une sorte de paquet | Sztuka |
| Quantité | 1 pcs. |
| poids (kg) | 0,080 |
| Largeur (m) | 0,019 |
| Longueur (m) | 0,095 |
| Profondeur (m) | 0,070 |
