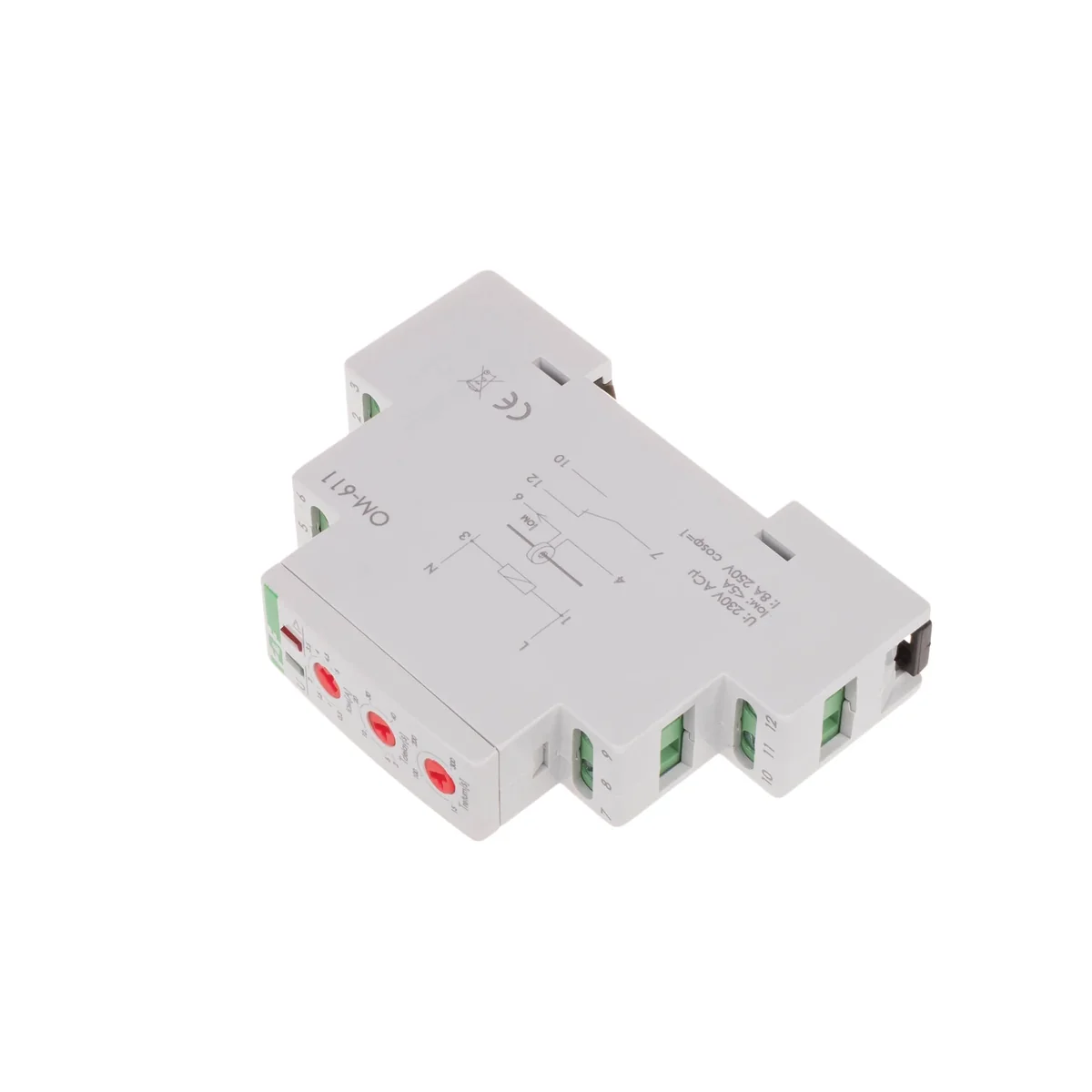

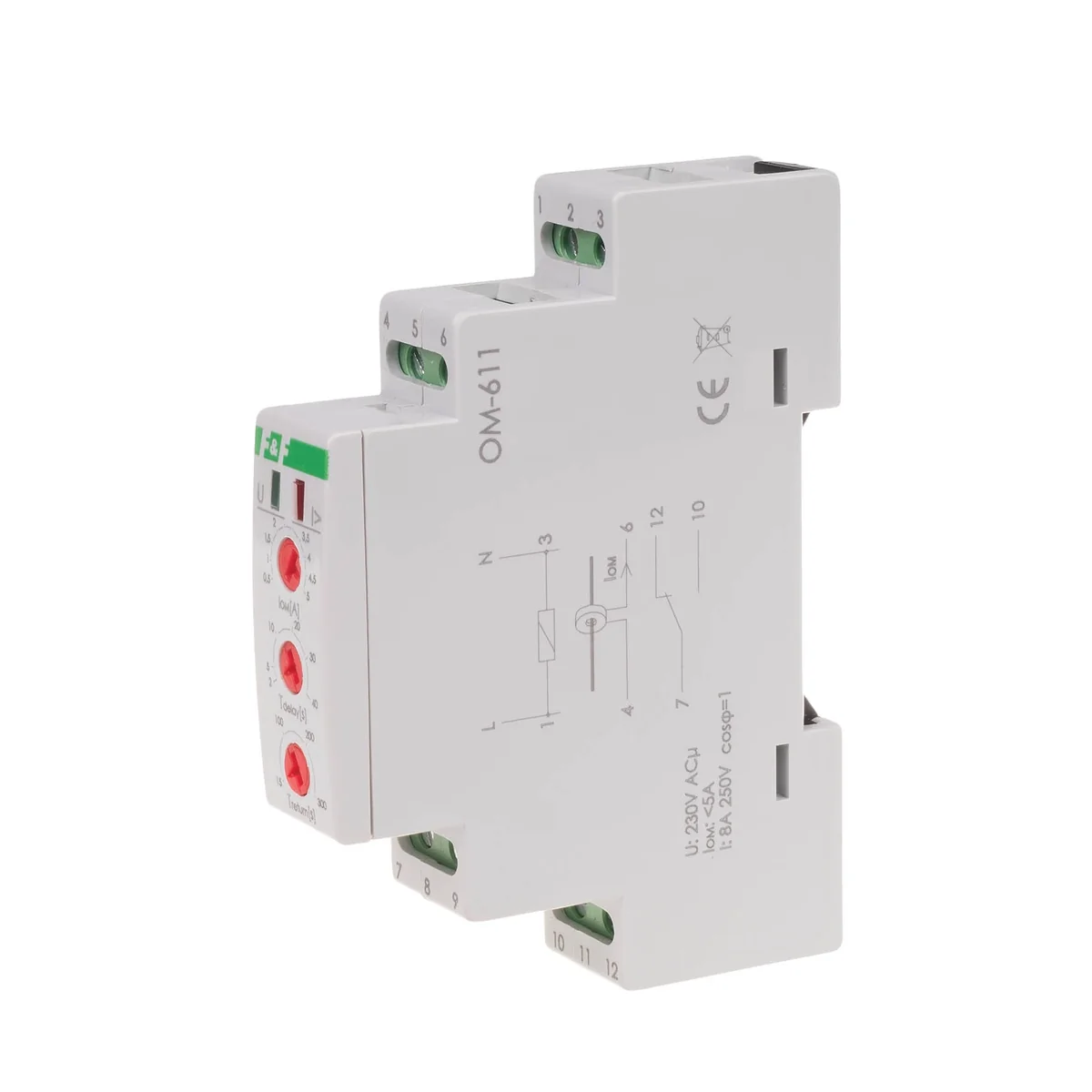

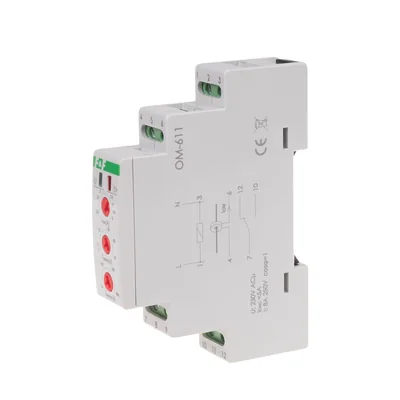

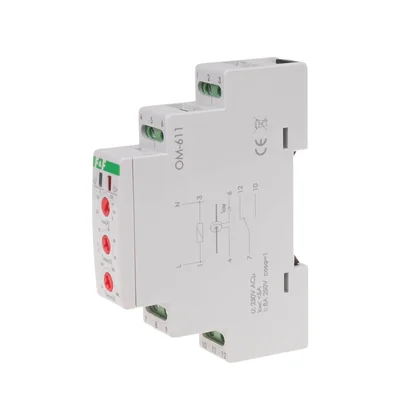

Omezovač výkonu /kolejnice/ OM-611 OM-611

Účel
Omezovač příkonu OM-611 slouží k automatickému odpojení napájení jednofázového instalačního obvodu při dosažení nastavené hodnoty příkonu přijímače v reléovém měřicím obvodu je překročena Provoz
Omezovač je navržen pro práci s proudovým transformátorem, jehož primární obvod je připojen je do měřeného obvodu a výstup na měřicí svorky OM, což umožňuje ovládat obvody libovolné zátěže, nastavením skutečného prahu aktivace relé vyšší než 5A (IOM). Rozsah měřeného proudu bude záviset na převodovém poměru transformátoru, např. od 5A do 50A s poměrem 10:1 pro transformátor 50/5A Proud měřicího vstupu 4-6 nesmí překročit 5A.

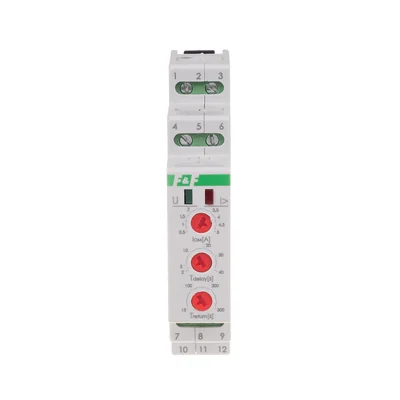

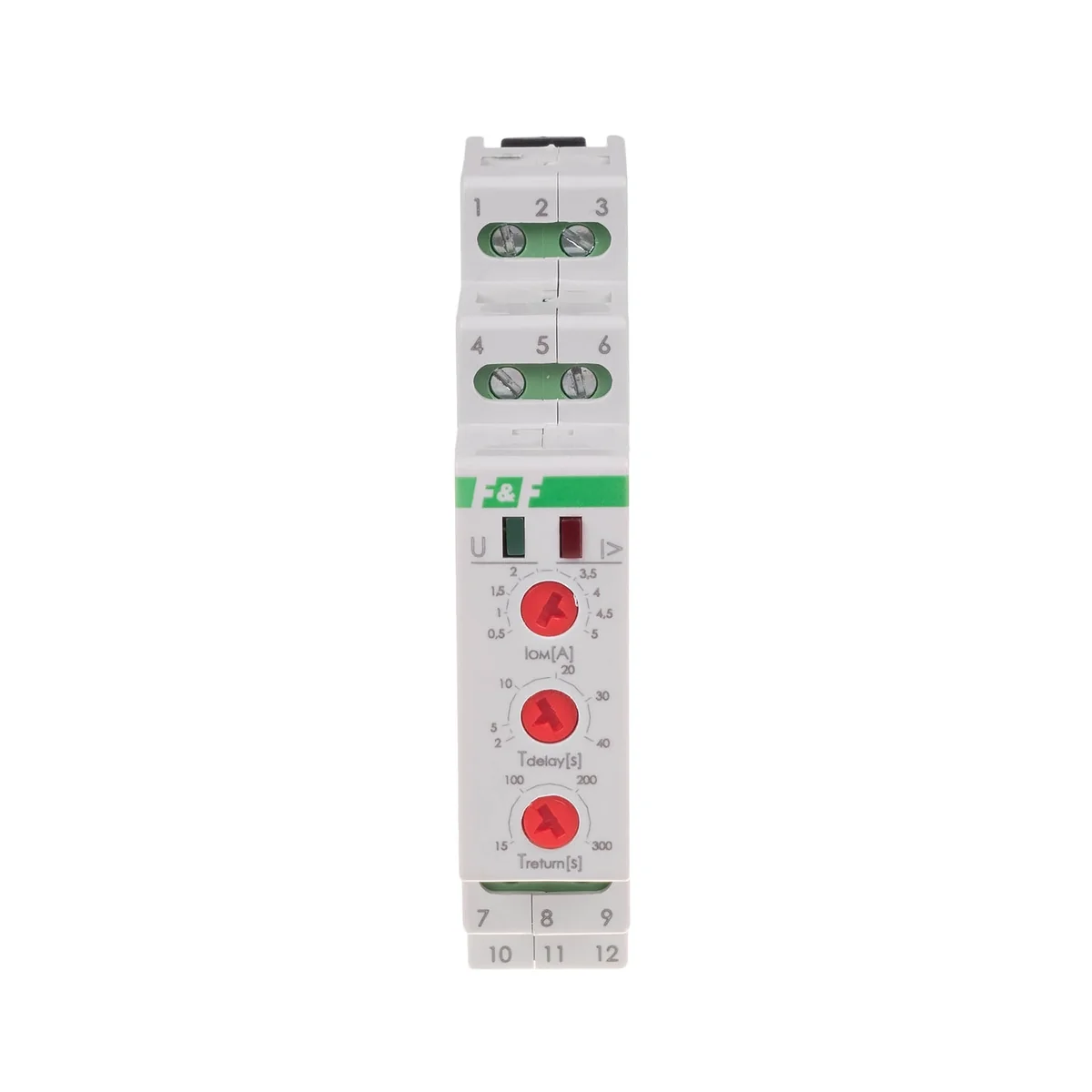

Napájení relé je indikováno rozsvícením LED zeleně (U). Když je proud v měřeném obvodu nižší než nastavený práh sepnutí IOM, kontakt sepne (pozice 7-10). Překročení nastaveného prahu v měřeném obvodu je signalizováno pulsující červenou LED I>. Po nastavené době Tdelay se kontakt rozepne (pozice 7-12). Kontakt se automaticky sepne po nastavené době Treturn. Pokud je proud v měřeném obvodu stále vyšší než nastavená prahová hodnota, kontakt se znovu otevře.
