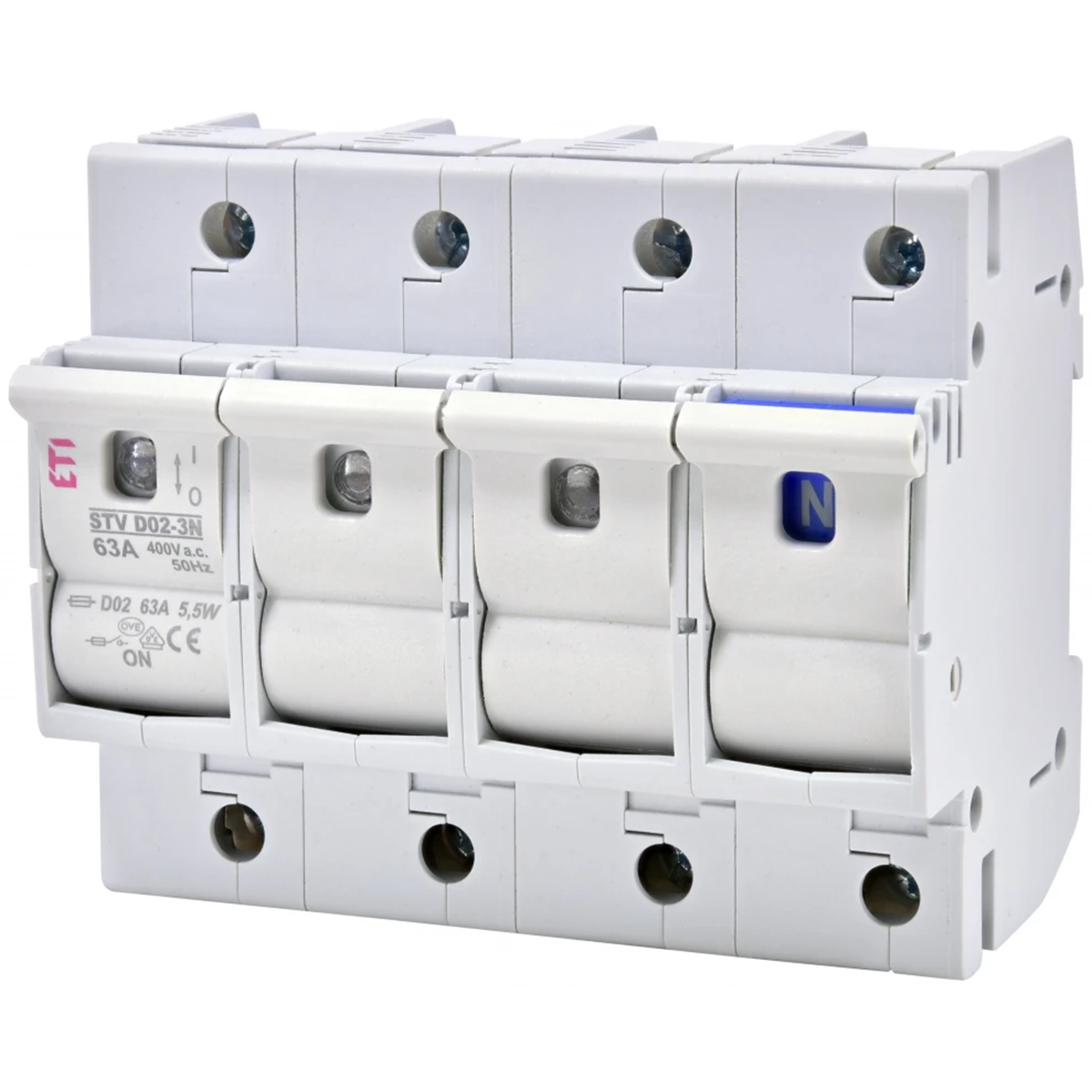

Odpínač STV D02 63A 3p+N 002271005

Pojistkový odpínač STV D02 je zařízení s vyměnitelnou pojistkovou vložkou, která chrání elektroinstalaci. Umožňuje využít (stejně jako odpínač VL
D01) provozní výhody pojistkového systému D0. Principy činnosti spínače STV D02 - Pro výměnu spálené pojistkové vložky zatáhněte za páčku spínače dolů (tím dojde k rozpojení obvodu) a poté vytáhněte zásuvku a vyjměte spálenou pojistkovou vložku. Po vytažení zásuvky s pojistkovou vložkou získáme viditelný izolační zlom v obvodu. Tímto způsobem může odpojovač fungovat jako hlavní ochrana (například: ochrana před elektroměrem) a hlavní vypínač.
Výhody:
→ umožňuje výměnu spálené pojistkové vložky
bez rizika dotyku živých částí

→ není potřeba používat pojistkovou hlavici;
správný kontakt pojistkové vložky je zajištěn vhodným systémem pružinových svorek
→ možnost připojení napájení jak shora jako
a “zdola&dquo;
→ plombovatelné v zapnuté a vypnuté poloze. také
bez vložené pojistkové vložky,
→ kategorie práce: AC 22B, AC 23B (35A), DC 22B,
→ Jmenovitá zkratová kapacita [kA]: 50,
→ 1pólová verze, 2p, 3p, 1p+N, 3p+N,
→ jmenovitý proud v závislosti na vložkách od 2 do 63A,
→ použití odpojovače s vložkou umožňuje selektivní spolupráci s miniaturními jističi.
