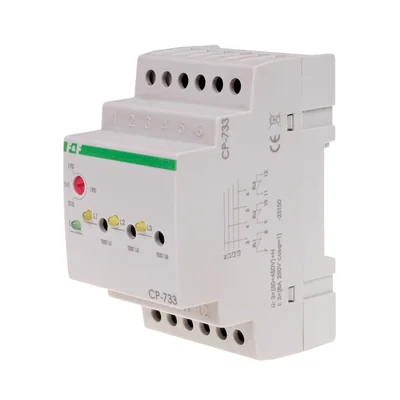

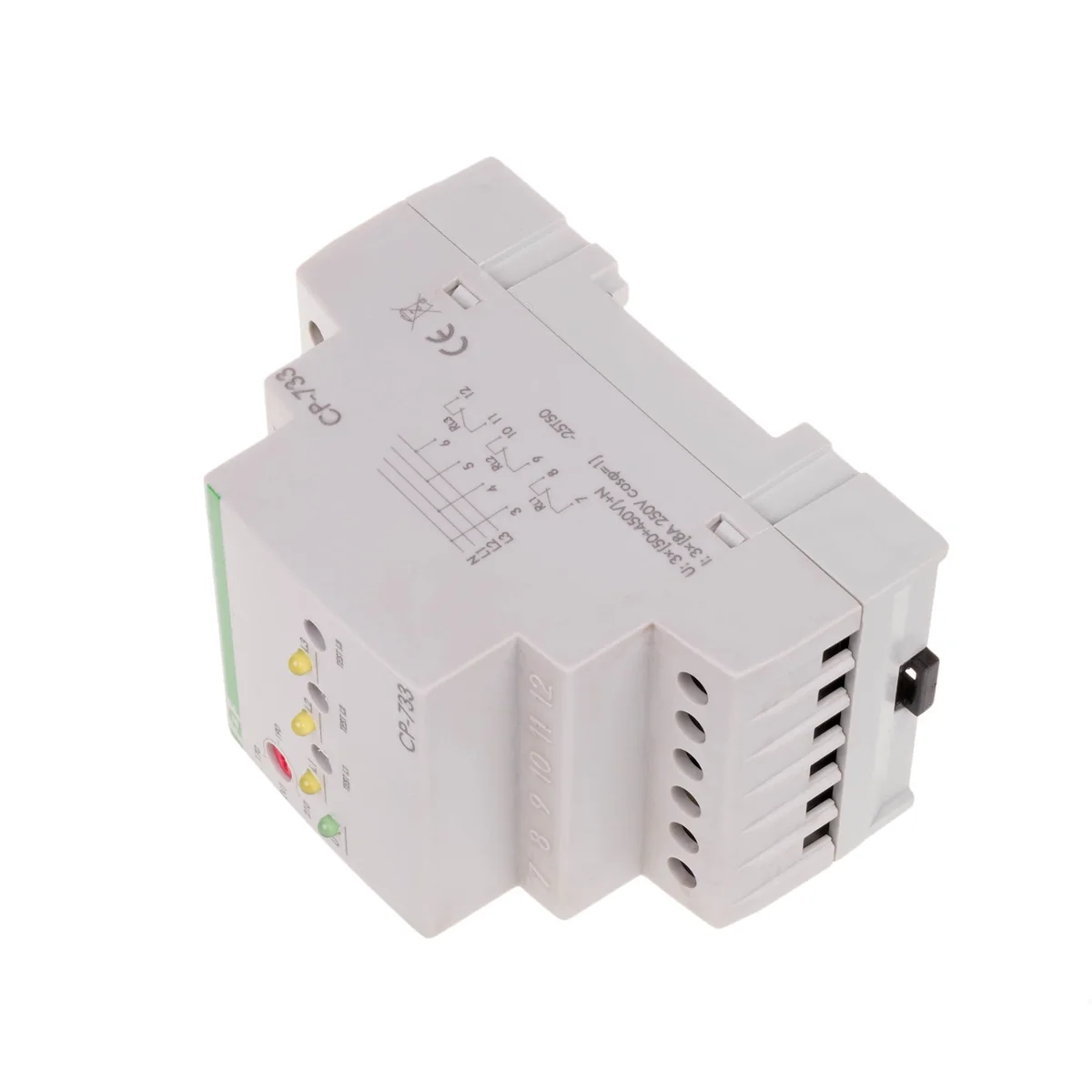

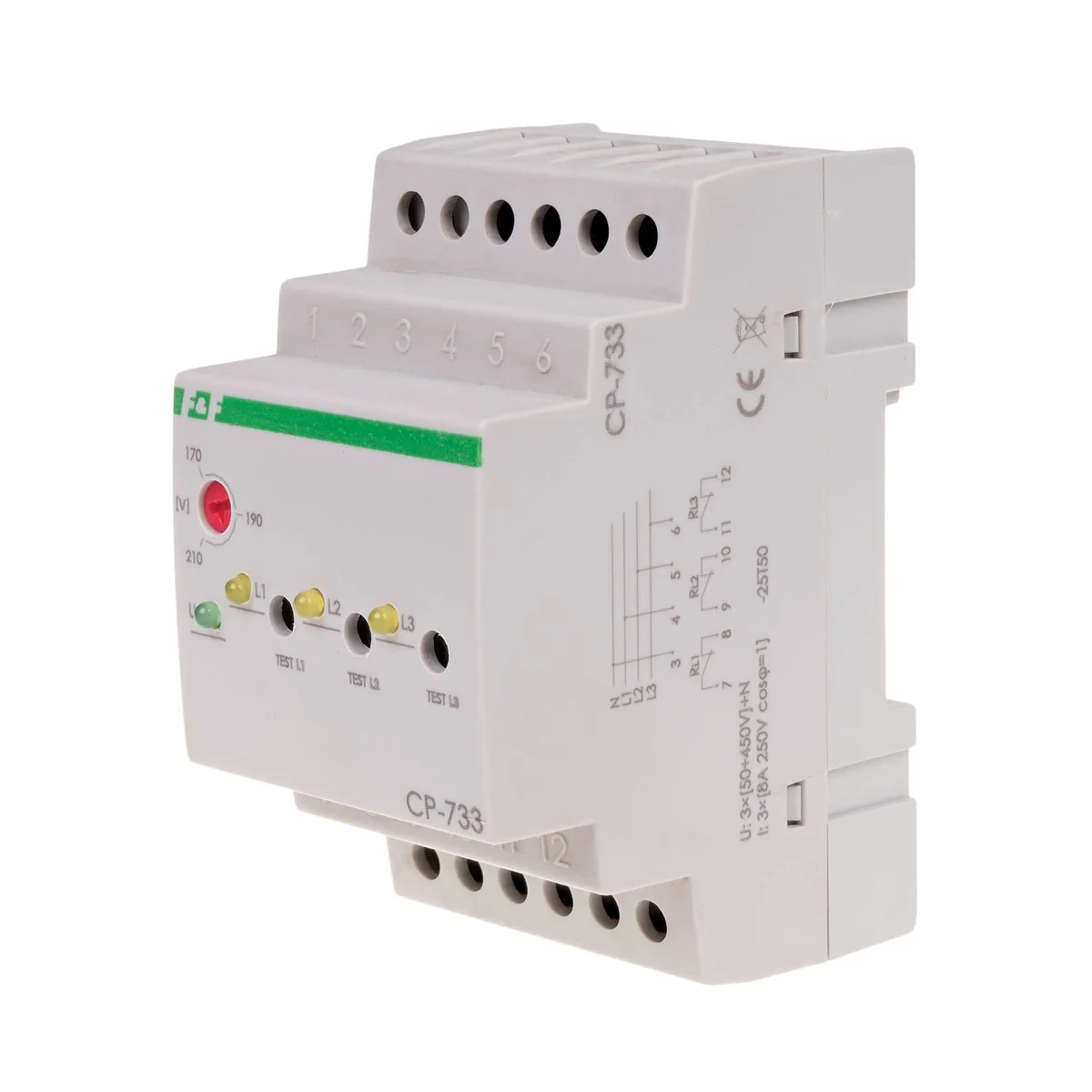

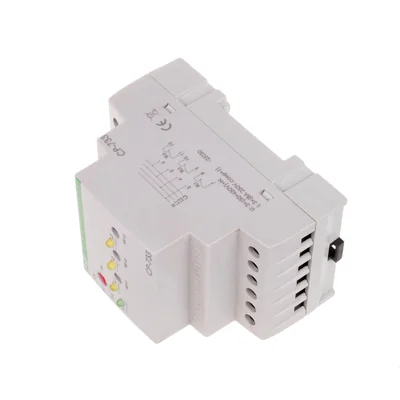

Napěťové relé CP-733 CP-733
Místní index:
APL106FIFQ
Katalogové číslo.:
CP-733
EAN kód:
5908312596196
Výrobce:
F&F
Doba obnovení napájení [s]: 1.5
doba odezvy [ns]: 0,5 s
Hystereze zpětného napětí [V]: 5
Cena:
54,50 €
hrubý / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do schránky
Vytisknout
Dotaz na výrobek
Popis produktu
Účel
Napěťové relé CP-733 se používá k ovládání napětí třífázové sítě a ochraně jednofázového přijímače před účinky poklesu napětí pod nastavenou hodnotu Provoz

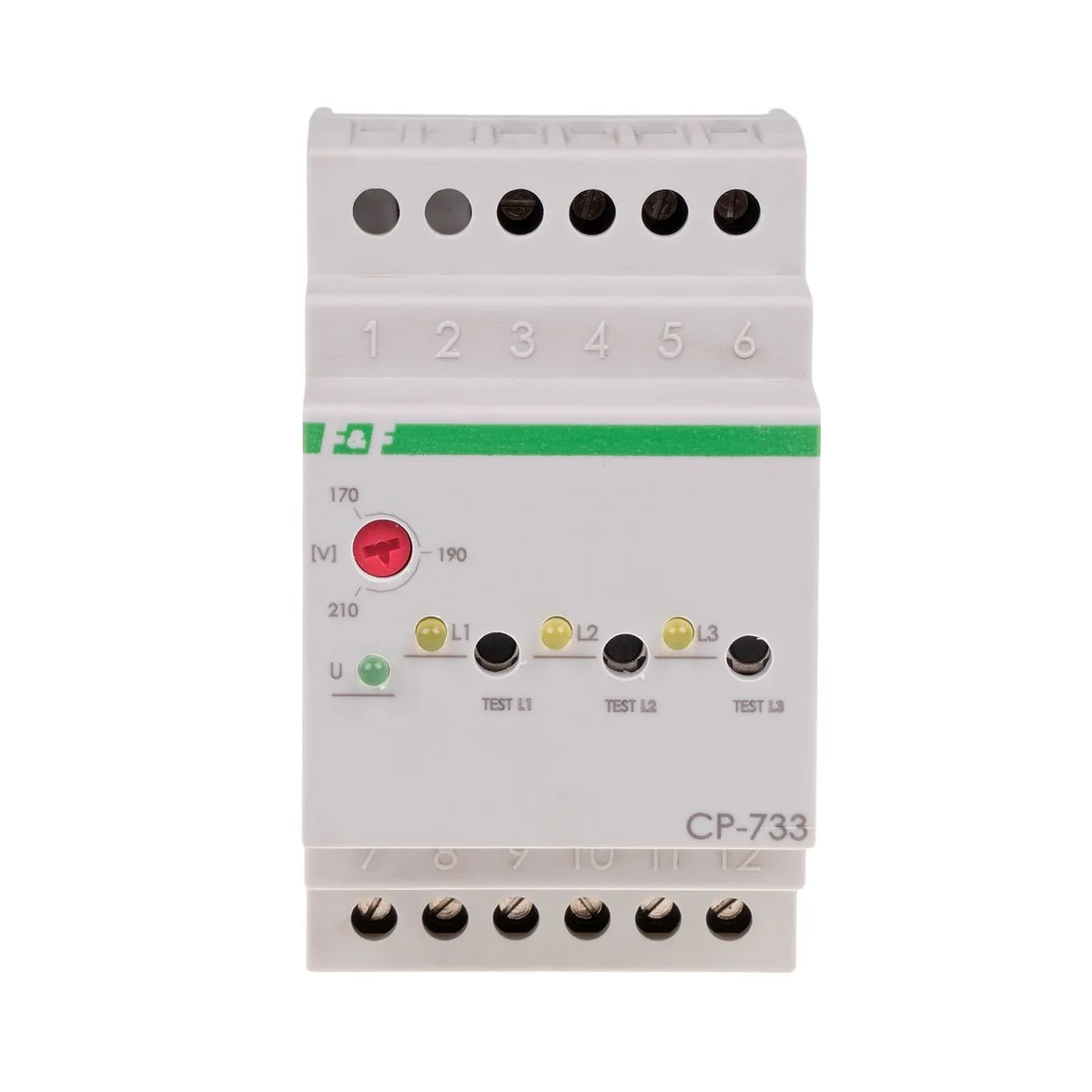

Napájení relé je indikováno rozsvícením LED zeleně U. Správná síťová napětí jsou indikována rozsvícením LED diody žlutá L1, L2 a L3 v obvodu každé fáze (rozepnuté kontakty relé). Ztráta napětí ve fázi nebo její pokles pod nastavenou prahovou hodnotu aktivačního napětí aktivuje kontakt relé odpovídající této fázi (žlutá LED v obvodu této fáze nesvítí). Kontakt se automaticky rozpojí po návratu napětí do fáze nebo zvýšení napětí o 5V nad nastavenou hranici (tj. o hodnotu hystereze napětí).
TEST (simulace spouštění)
Stisknutím tlačítka chvilkové tlačítko TEST v obvodu dané fáze, zapneme kontakt odpovídající této fázi tak dlouho, dokud tlačítko držíte.
Technické údaje
-
Doba obnovení napájení [s]1.5
-
Hystereze zpětného napětí [V]5
-
Výkon [W]0,8
-
Zatěžovací proud [A]3x16
-
Spojení2,5mm šroubovací svorky
-
Indikace napájeníLED zelená
-
Rozměry3 moduly (52,5 mm)
-
Výška balení [mm]90
-
Hmotnost balení [kg]0.25
-
doba odezvy [ns]0,5 s
-
Počet kontaktů0NO 3NC
-
InstalaceNa kolejnici TH-35
-
Prahová hodnota aktivačního napětí - nastavitelná [V]170-210
-
Fázová signalizace3×LED žlutá
-
Provozní teplota [°C]Od -25-50
-
Napájení3×(50-450V)+N
-
Šířka balení [mm]60
-
PKWIU27.12.23.0
Další technické údaje
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Kontrola podnapięcia 1-fazowegoNe
-
Kontrola nadnapięcia 1-fazowegoNe
-
Funkcja histerezy, 1-fazowaAno
-
Kontrola podnapięcia dla prądu stałegoNe
-
Funkcja histerezy dla prądu stałegoNe
-
Rodzaj mierzonego napięciaAC
-
Rodzaj napięcia sterowaniaAC
-
Minimalna regulowana zwłoka czasowa przy zaniku zasilania0.5 s
-
Liczba styków zwiernych1
-
Wysokość90 mm
-
Z odłączalnymi zaciskamiNe
-
Kontrola podnapięcia 3-fazowegoAno
-
Kontrola nadnapięcia 3-fazowegoNe
-
Funkcja histerezy, 3-fazowaNe
-
Kontrola nadnapięcia dla prądu stałegoNe
-
Zakres pomiarowy napięcia 1170 ... 210 V
-
Znamionowe napięcie sterowania Us dla AC 50 Hz230 ... 230 V
-
Wartość nastawy napięcia zadziałania170 ... 210 V
-
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania1.5 s
-
Szerokość52.5 mm
-
Głębokość65 mm
Podrobnosti o výrobci
-
VýrobceF&F Filipowski S.K.
-
Adresa95-200 Pabianice Konstantynowska 79/81 Polska
-
E-mail
Velkoobjemová balení
| Typ obalu | Sztuka |
| Množství | 1 kusů. |
| Hmotnost (kg) | 0,015 |
| Šířka (m) | 0,056 |
| Délka (m) | 0,095 |
| Hloubka (m) | 0,070 |
