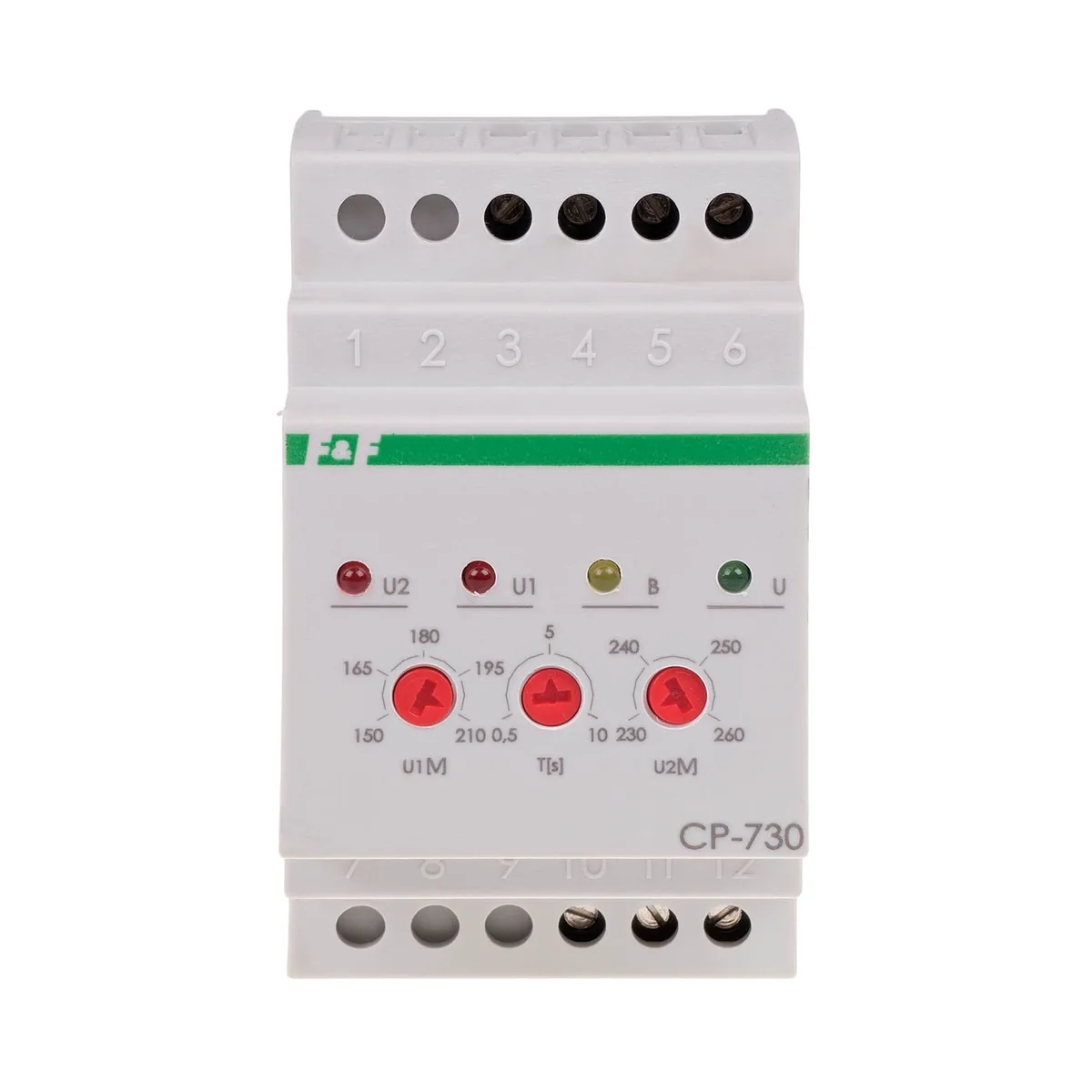

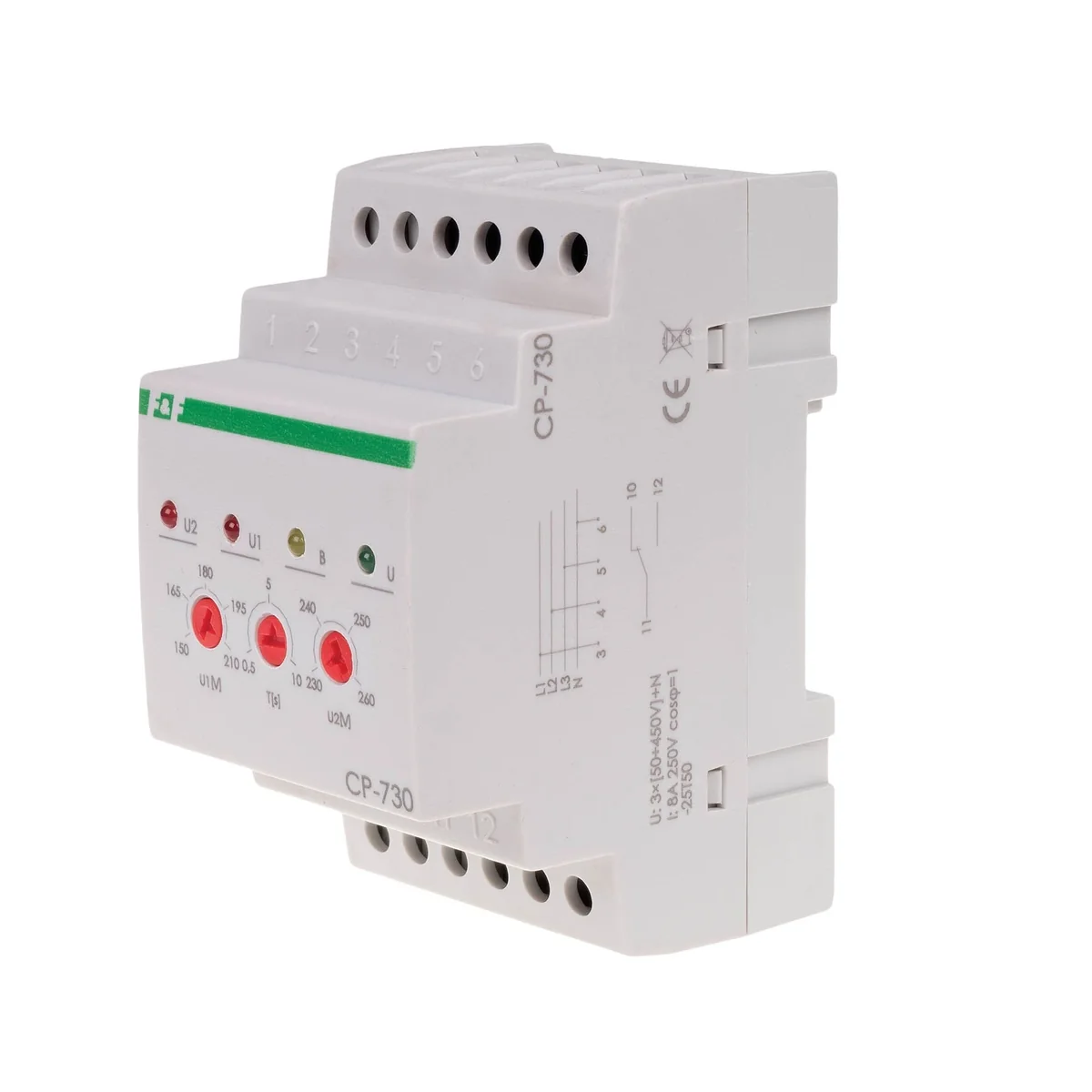

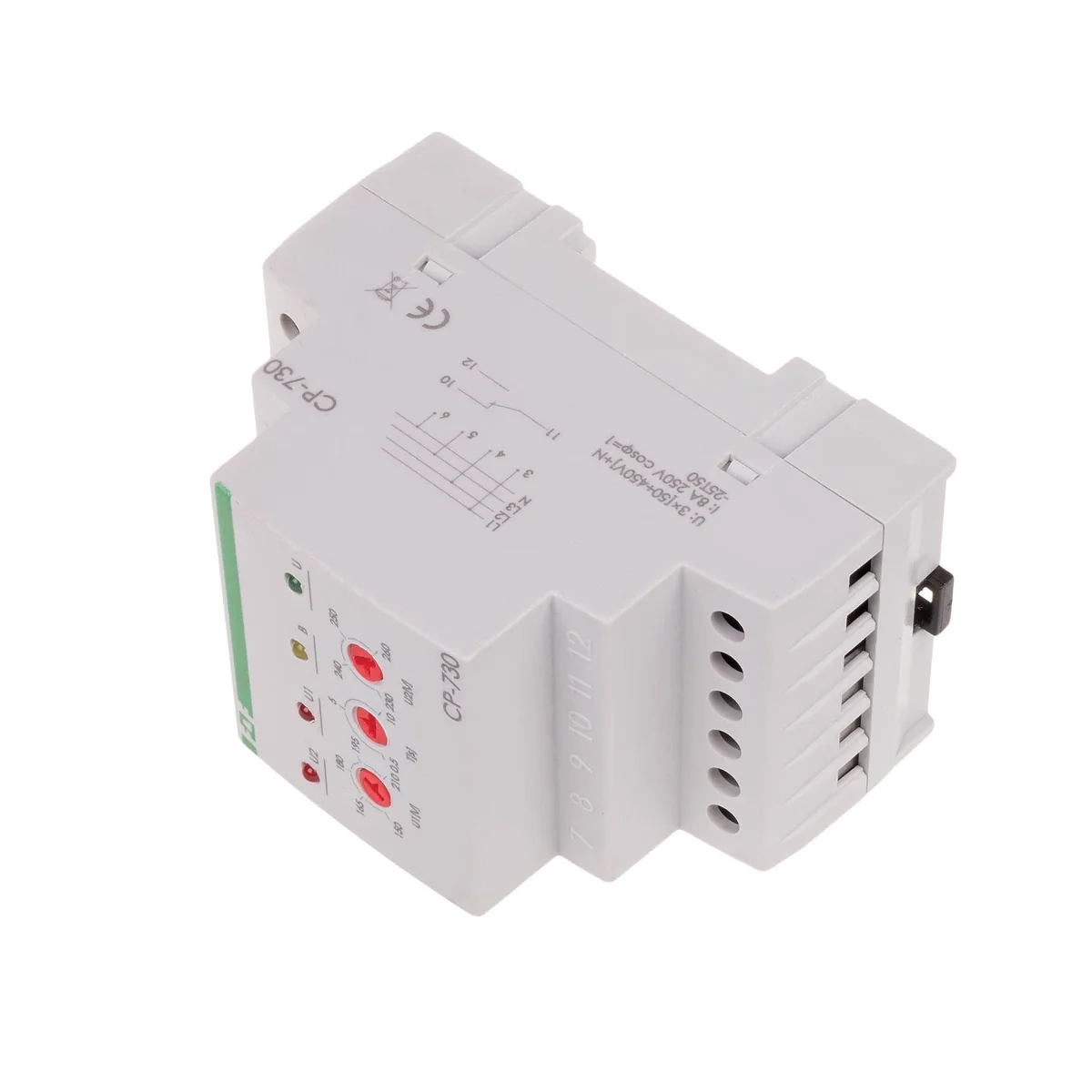

Napěťové relé CP-730 CP-730

Účel
Napěťové relé CP-730 slouží k ovládání napětí třífázové sítě a ochraně jednofázového přijímače proti účinkům zvýšení popř. pokles napětí nad nastavené hodnoty.
Provoz
Potenciometry slouží k nastavení spodního (U1) a horního (U2) prahové hodnoty napětí pro všechny tři fáze. Jedná se o tzv napěťové okno, ve kterém může dojít ke změnám fázového napětí, aniž by došlo k činnosti relé. Správné napětí přijímače je indikováno rozsvícením zelené LED (kontakt zůstává sepnutý, poz. 11-12). Změna fázového napětí na jedné z fází nad nebo pod nastavenými napěťovými prahy způsobí sepnutí relé (rozepnutí kontaktu, poz. 11-10 Pokles napětí na jedné fázi pod nastavenou hodnotu U1). červená LED (U1). Zvýšení napětí na jedné fázi nad nastavenou hodnotu U2 je signalizováno rozsvícením červené LED (U2). Kontakt se opět automaticky sepne, jakmile se vrátí správné napětí. Potenciometr T slouží k nastavení doby aktivace pro spodní práh U1, což znamená, že když napětí překročí nastavení U1, kontakt se rozepne s nastaveným zpožděním. Poznámka!
Relé lze napájet napětím až 450V~. To umožňuje účinnou ochranu přijímače i při zvýšení napětí nad povolené normy. Také v případech, kdy dojde k přepólování napájení nebo k odpojení „nuly“. tím nedojde ke zničení ("spálení") relé.
Vzhledem k nestabilnímu napětí v síti a častým změnám napájecího napětí mimo stanovené prahové hodnoty napěťového okna (alespoň 10x za 1 minutu) je relé zablokováno po dobu 10 minut (kontakt zůstane v poloze 11-10). Tím se zabrání příliš častému, cyklickému zapínání a vypínání připojeného přijímače. Stav uzamčení je indikován žlutou LED.
