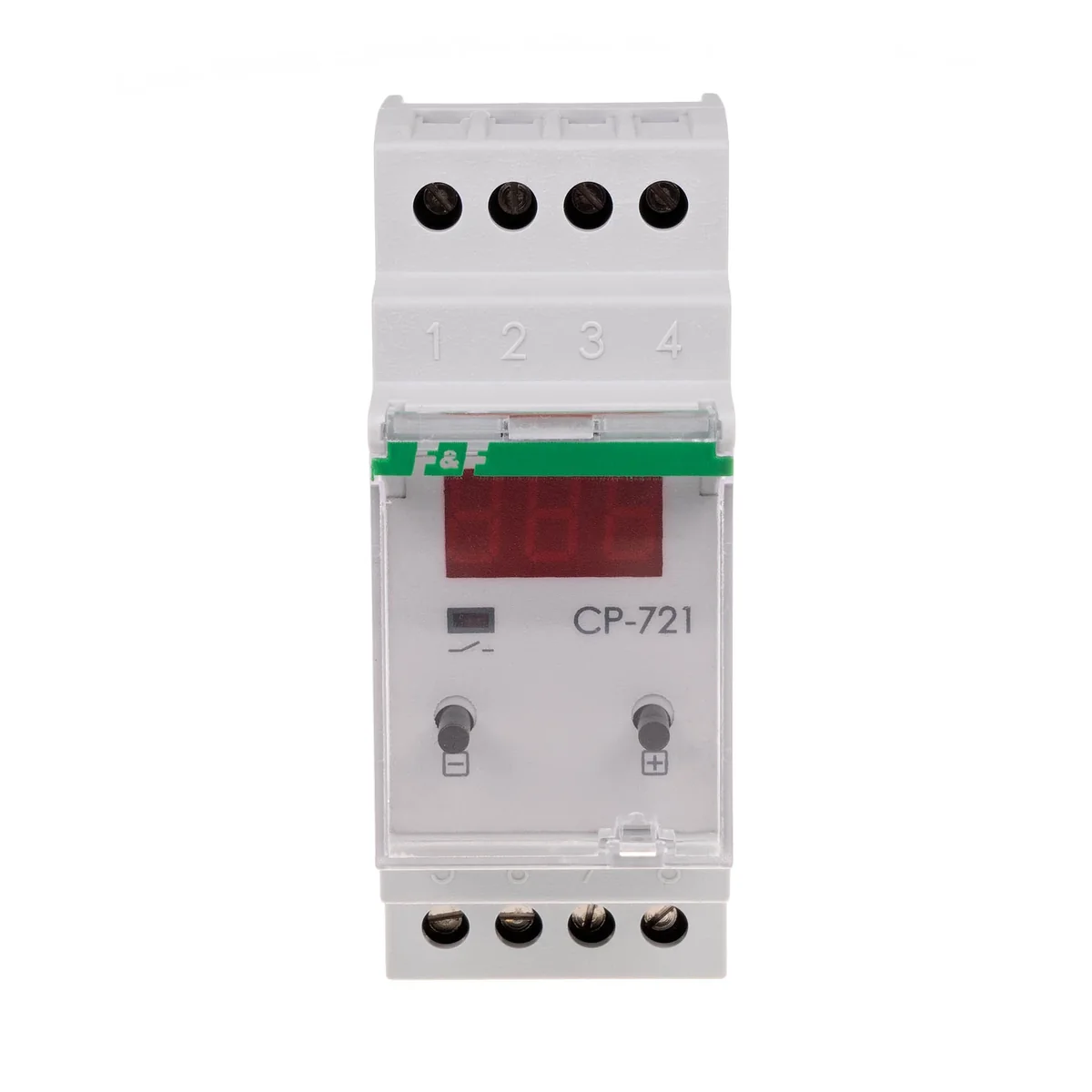

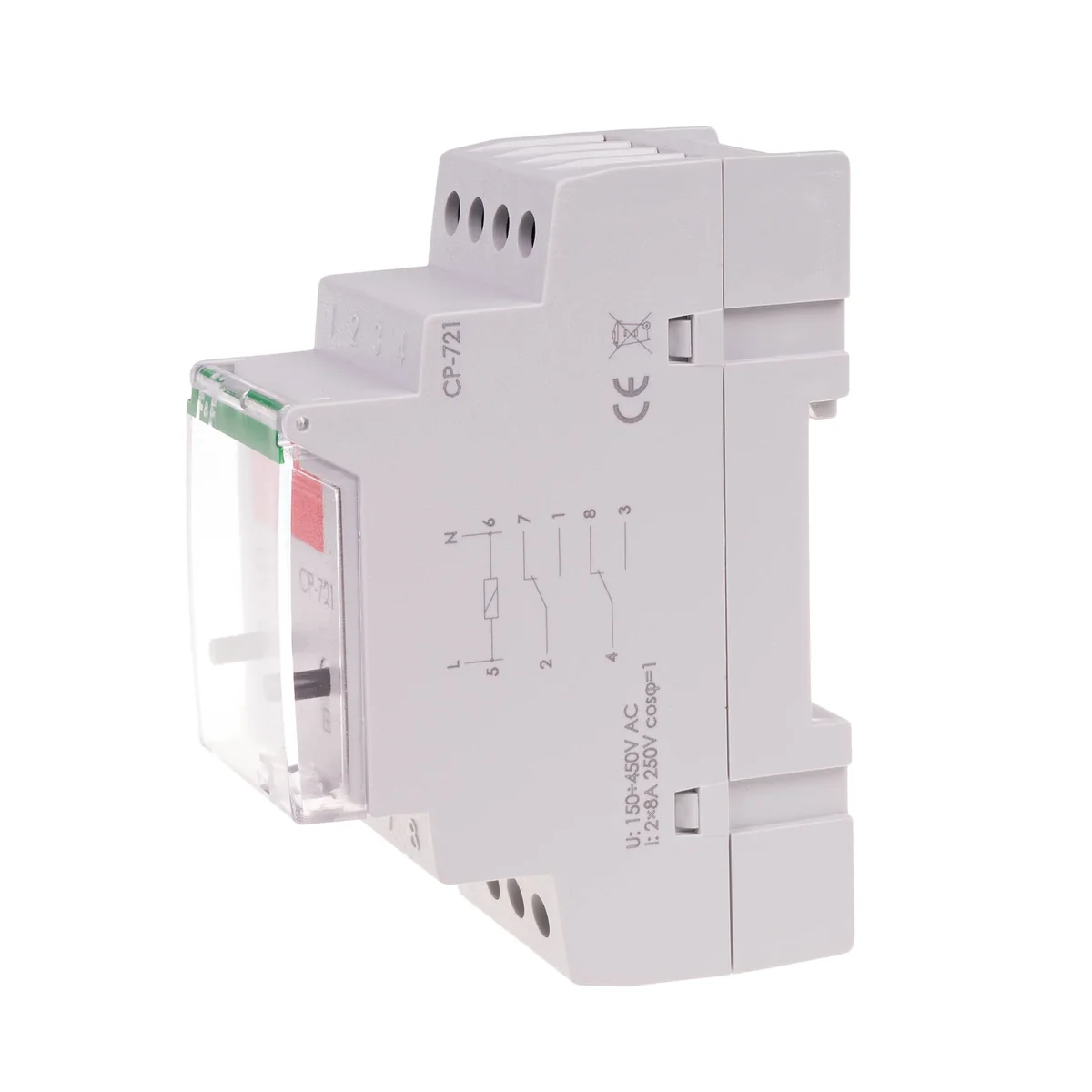

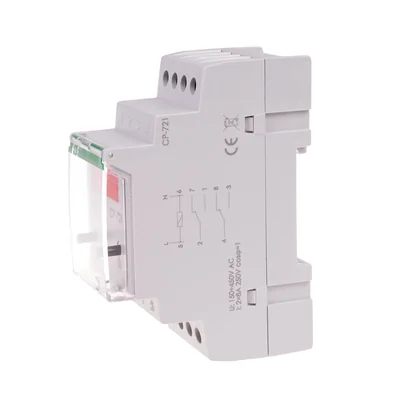

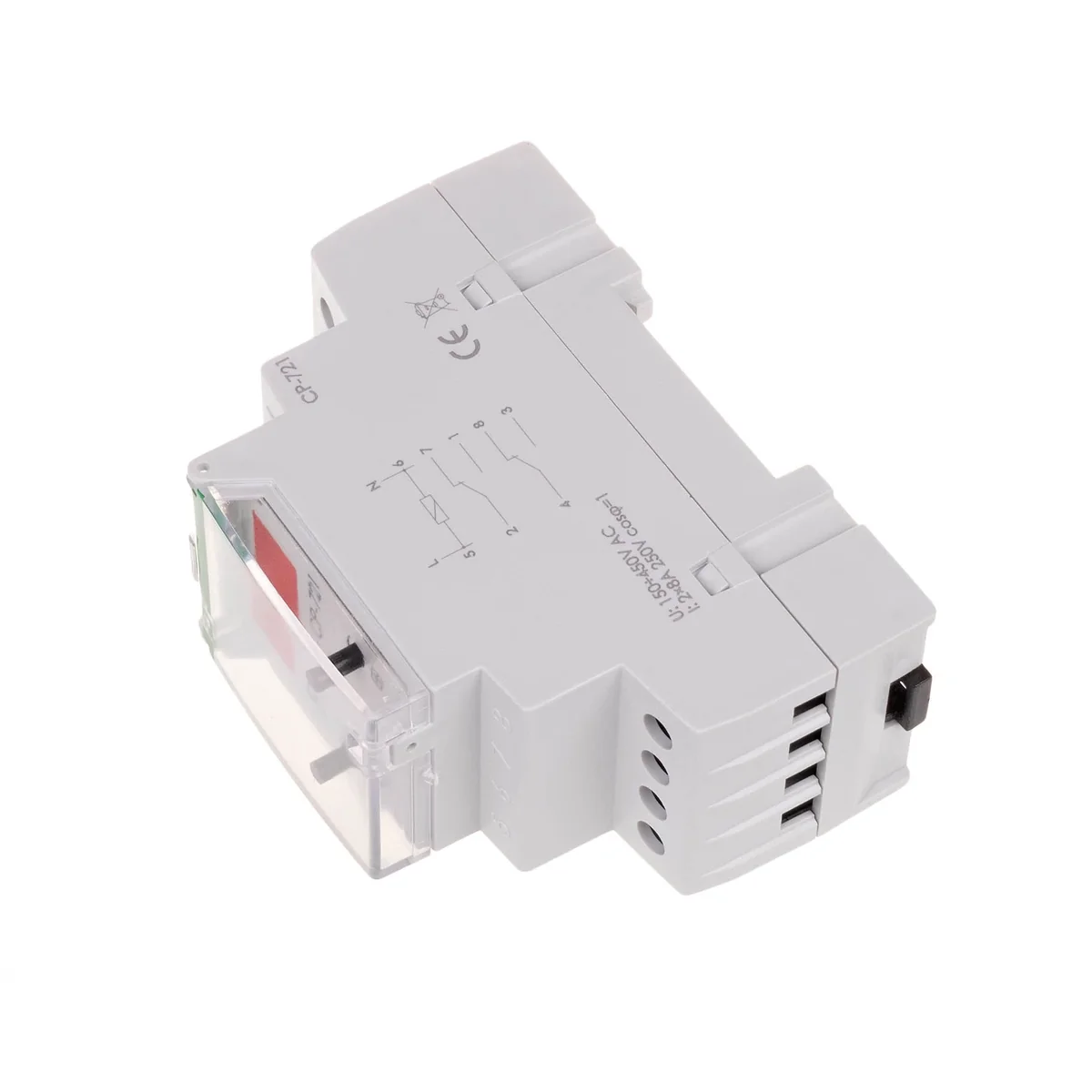

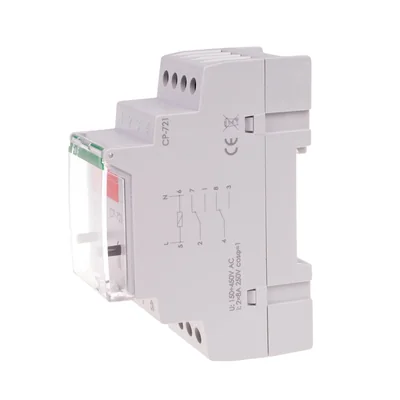

Napěťové relé CP-721 s programovatelným displejem CP-721

Účel
Napěťové relé CP-721 se používá k ovládání napětí jednofázové sítě a k ochraně jednofázového přijímače proti účinkům zvýšení nebo pokles napětí nad nastavené hodnoty Provoz
V provozním režimu je hodnota zobrazená na displeji hodnotou aktuálně naměřeného napětí.
Uživatelsky nastavené dolní (UL) a horní (UH) práh napětí je určen t.zv napěťové okno, ve kterém může dojít ke změnám napájecího napětí, aniž by došlo k činnosti relé. Při správném napájecím napětí zůstane kontakt relé sepnutý. Změna napájecího napětí nad nebo pod nastavené prahové hodnoty napětí způsobí rozepnutí kontaktu s časovým zpožděním nastaveným uživatelem. Červená LED se rozsvítí, což znamená, že kontakt je sepnutý. Překročení hodnoty napětí nad 5V od nastavených prahových hodnot UH a UL je signalizováno pulzací displeje.
Kontakt relé se automaticky znovu sepne v případě přetrvávající hodnoty napětí 5V vzhledem k nastavené prahové hodnotě hodnoty UH a UL po dobu nastavenou uživatelem Relé lze napájet napětím až 450V~. To umožňuje účinnou ochranu přijímače i při zvýšení napětí nad povolené normy. Také v případě přepólování napájecího zdroje nedojde ke zničení ("spálení") relé.
