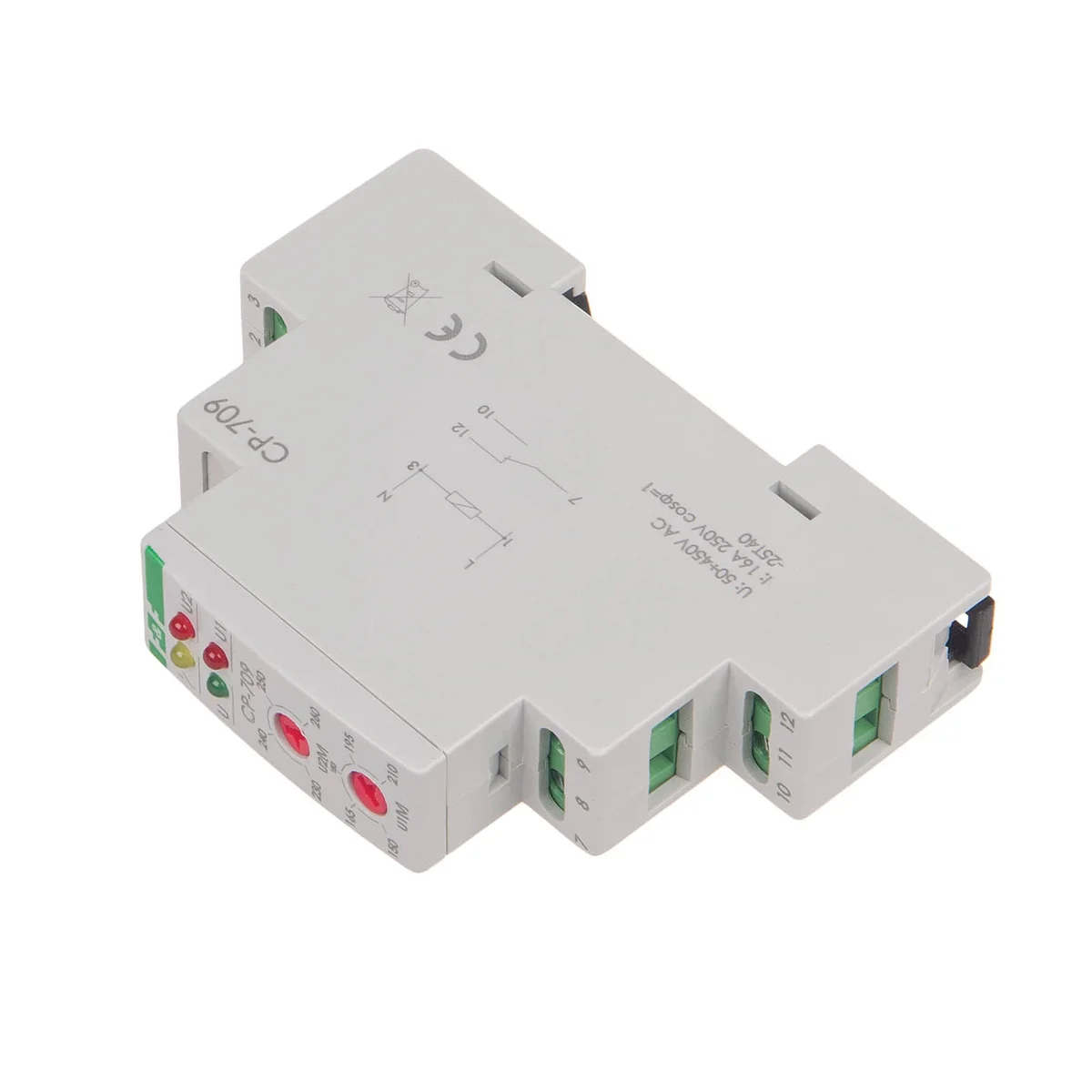

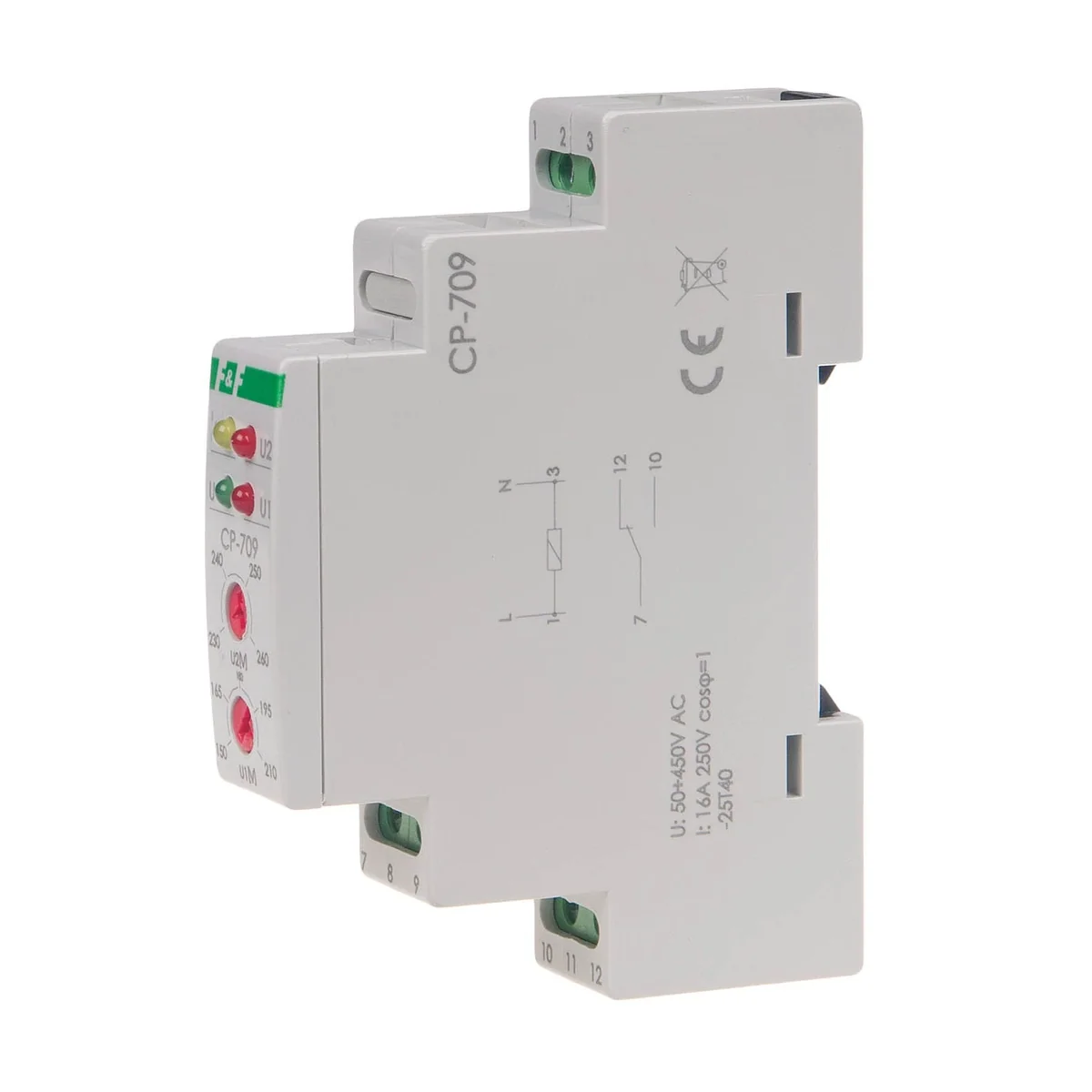

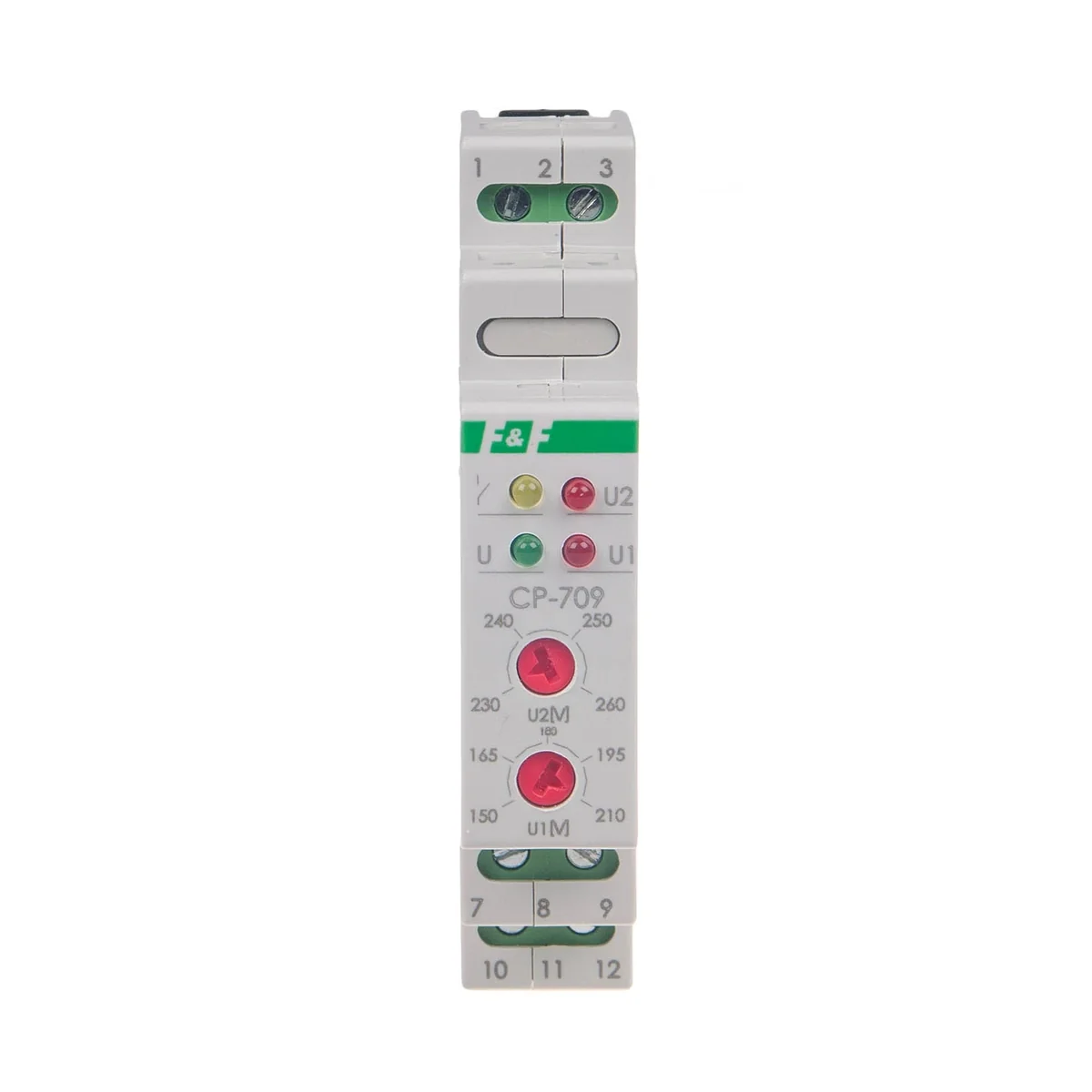

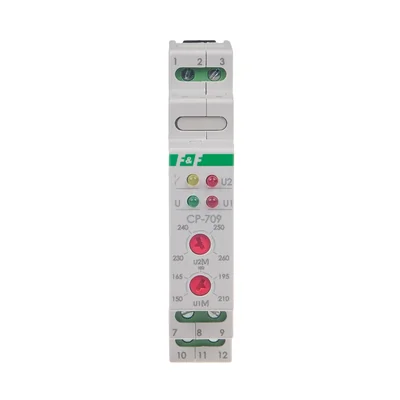

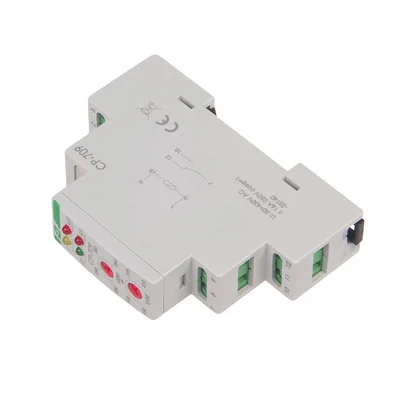

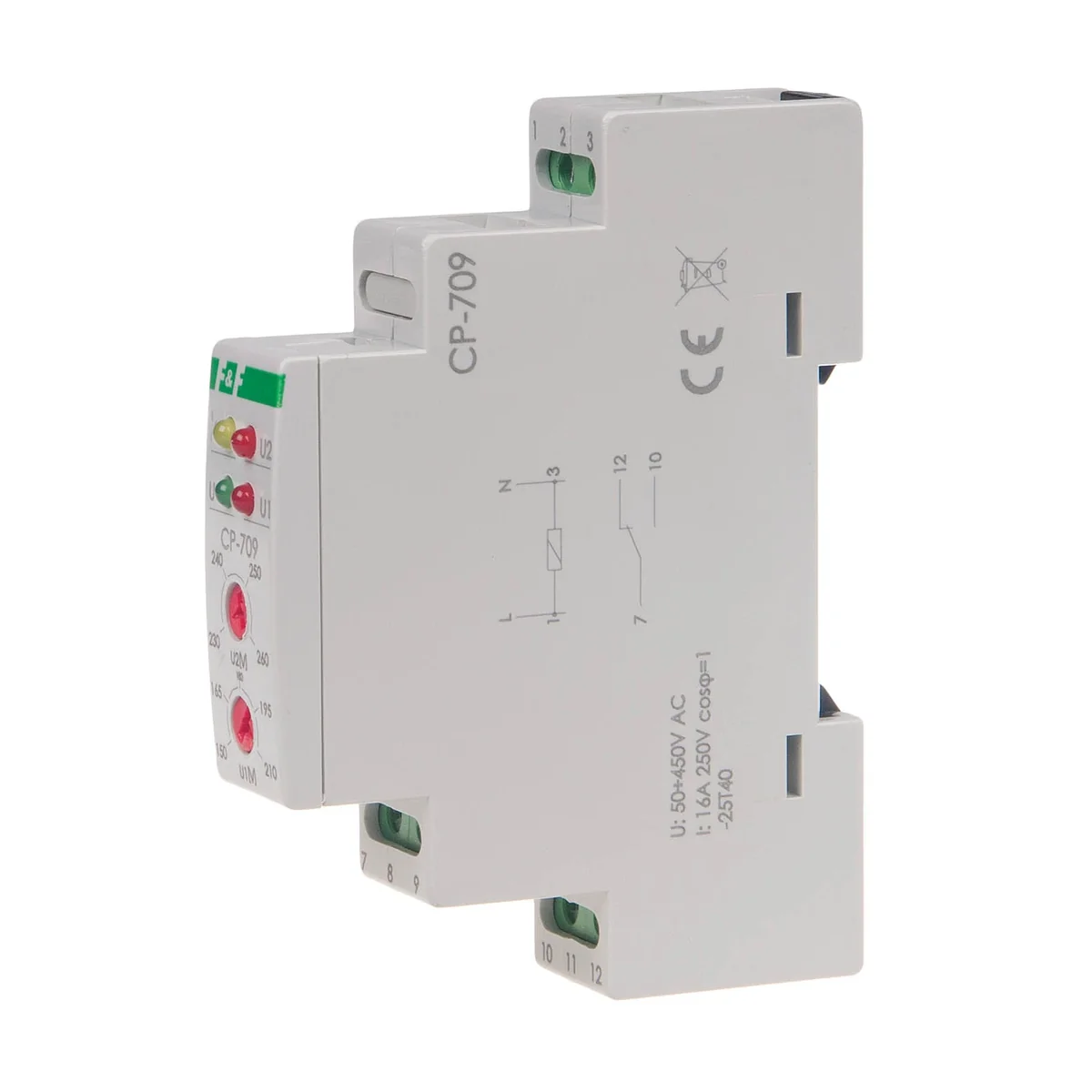

Napěťové relé CP-709 CP-709
Místní index:
APL103FIFQ
Katalogové číslo.:
CP-709
EAN kód:
5908312596189
Cena:
36,43 €
hrubý / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do schránky
Vytisknout
Dotaz na výrobek
Popis produktu
Účel
Napěťové relé CP-709 se používá k ovládání napětí jednofázové sítě a k ochraně jednofázového přijímače proti účinkům zvýšení nebo pokles napětí nad nastavené hodnoty Provoz
Spodní (U1) se nastavuje potenciometry a horní (U2) prahová hodnota napětí. Jedná se o tzv napěťové okno, ve kterém může dojít ke změnám napájecího napětí, aniž by došlo k činnosti relé. Správné napětí přijímače je indikováno zelenou LED (pozice pinů 7-10). Změna napájecího napětí nad nebo pod nastavené napěťové prahy aktivuje relé (přepnutí kontaktu do polohy 7-12 Pokles napětí pod nastavenou hodnotu U1 je signalizován červenou LED (U1). Zvýšení napětí nad nastavenou hodnotu U2 je signalizováno červenou LED (U2). Po obnovení správného napětí se kontakt relé automaticky přepne zpět. Relé lze napájet napětím až 450V~. To umožňuje účinnou ochranu přijímače i při zvýšení napětí nad povolené normy. Také v případech, kdy je polarita napájecího zdroje obrácená, nedojde k zničení ("spálení") relé.
Technické údaje
-
Počet kontaktů0NO 0NC
-
InstalaceNa kolejnici TH-35
-
Provozní práh – horní [V]230-260
-
Indikace blokádyLED žlutá
-
Indikace napájeníLED zelená
-
Rozměry1 modul (18mm)
-
Výška balení [mm]150
-
Hmotnost balení [kg]0.1
-
Provozní práh-spodní [V]150-210
-
Doba odezvy pro práh U1 [s]1,5
-
Hystereze zpětného napětí - pro práh U2 [V]5
-
Výkon [W]0,8
-
Zatěžovací proud [A]16
-
Spojení2,5mm šroubovací svorky
-
Signalizace překročení napěťových prahů2× LED červená
-
Provozní teplota [°C]Od -25-50
-
Napájení [V]50-450
-
Šířka balení [mm]20
-
Doba návratu – pro práh U2 [s]1.5
-
Čas návratu pro práh U1 [s]1,5
-
Hystereze zpětného napětí - pro práh U1 [V]5
-
PKWIU27.12.23.0
Další technické údaje
-
Rodzaj połączenia elektrycznegoPołączenie śrubowe
-
Kontrola podnapięcia 1-fazowegoAno
-
Kontrola nadnapięcia 1-fazowegoAno
-
Funkcja histerezy, 1-fazowaAno
-
Kontrola podnapięcia dla prądu stałegoNe
-
Funkcja histerezy dla prądu stałegoNe
-
Zakres pomiarowy napięcia 2230 ... 260 V
-
Znamionowe napięcie sterowania Us dla AC 50 Hz230 ... 230 V
-
Wartość nastawy napięcia zadziałania150 ... 260 V
-
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania10 s
-
Szerokość17 mm
-
Głębokość65 mm
-
Z odłączalnymi zaciskamiNe
-
Kontrola podnapięcia 3-fazowegoNe
-
Kontrola nadnapięcia 3-fazowegoNe
-
Funkcja histerezy, 3-fazowaAno
-
Kontrola nadnapięcia dla prądu stałegoNe
-
Zakres pomiarowy napięcia 1150 ... 210 V
-
Rodzaj mierzonego napięciaAC
-
Rodzaj napięcia sterowaniaAC
-
Minimalna regulowana zwłoka czasowa przy zaniku zasilania1 s
-
Liczba styków przełącznych1
-
Wysokość90 mm
Podrobnosti o výrobci
-
VýrobceF&F Filipowski S.K.
-
Adresa95-200 Pabianice Konstantynowska 79/81 Polska
-
E-mail
Velkoobjemová balení
| Typ obalu | Sztuka |
| Množství | 1 kusů. |
| Hmotnost (kg) | 0,074 |
| Šířka (m) | 0,019 |
| Délka (m) | 0,095 |
| Hloubka (m) | 0,070 |
