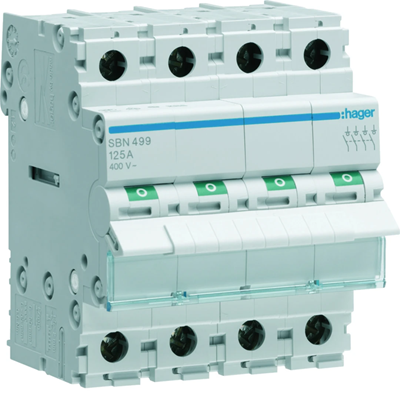

Modulární odpínače Pro odpojování všech typů proudových obvodů Shoda s: PN-EN 60943-3 pro celý rozsah a PN-EN 60669-1 pro rozsah od 16 A do 63 A.
Vlastnosti:
Všechny spínače mají na ovládací páce zelená/červená pole zajišťující čitelnost vizualizace polohy spínače.
Technické údaje:
Kategorie použití AC22A 230 V/400 V
Tj.: 16A až 32A velikost 1.
Připojovací svorky:
16 mm² ; - drát
10 mm² - lankové
Tj.: 32 A až 63 A velikost 2.
Připojovací svorky:
25 mm² - drát
16 mm² - lankové
Tj.: 63 A až 125 A velikost 3.
Připojovací svorky:
50 mm² - drát
35 mm² - kabel
Nelze použít bočníkové, podpěťové a přepěťové spouště řady MZ2xx.

Hloubka [mm]

72
Počet pólů

4
Šířka [mm]

71
Počet modulů

4

Počet modulů

4
Jmenovité napětí [V]

400
Výška [mm]

85
PKWIU

27.33.11.0

Další technické údaje

Funkcja przełączająca

Wyłącznik
Liczba styków rozwiernych

0
Liczba biegunów

4
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

2.115 kA
Rodzaj napięcia

AC
Maksymalna moc źródła światła

0 W
Głębokość wbudowania

69 mm

Liczba styków zwiernych

4
Liczba styków przełącznych

0
Prąd znamionowy

125 A
Minimalne napięcie znamionowe

400 V
Wytrzymałość zwarciowa (Icw)

1.5 kA
Z lampką sygnalizacyjną

Ne
Szerokość wyrażona liczbą modułów

4
Stopień ochrony (IP)

IP20

Velkoobjemová balení

Typ obalu		Karton	Pakiet
Množství	1 kusů.	1 kusů.	36 kusů.
Hmotnost (kg)	0,310	0,338	11,662
Šířka (m)	0,070	0,076	0,308
Délka (m)	0,083	0,080	0,210
Hloubka (m)	0,074	0,095	0,357
