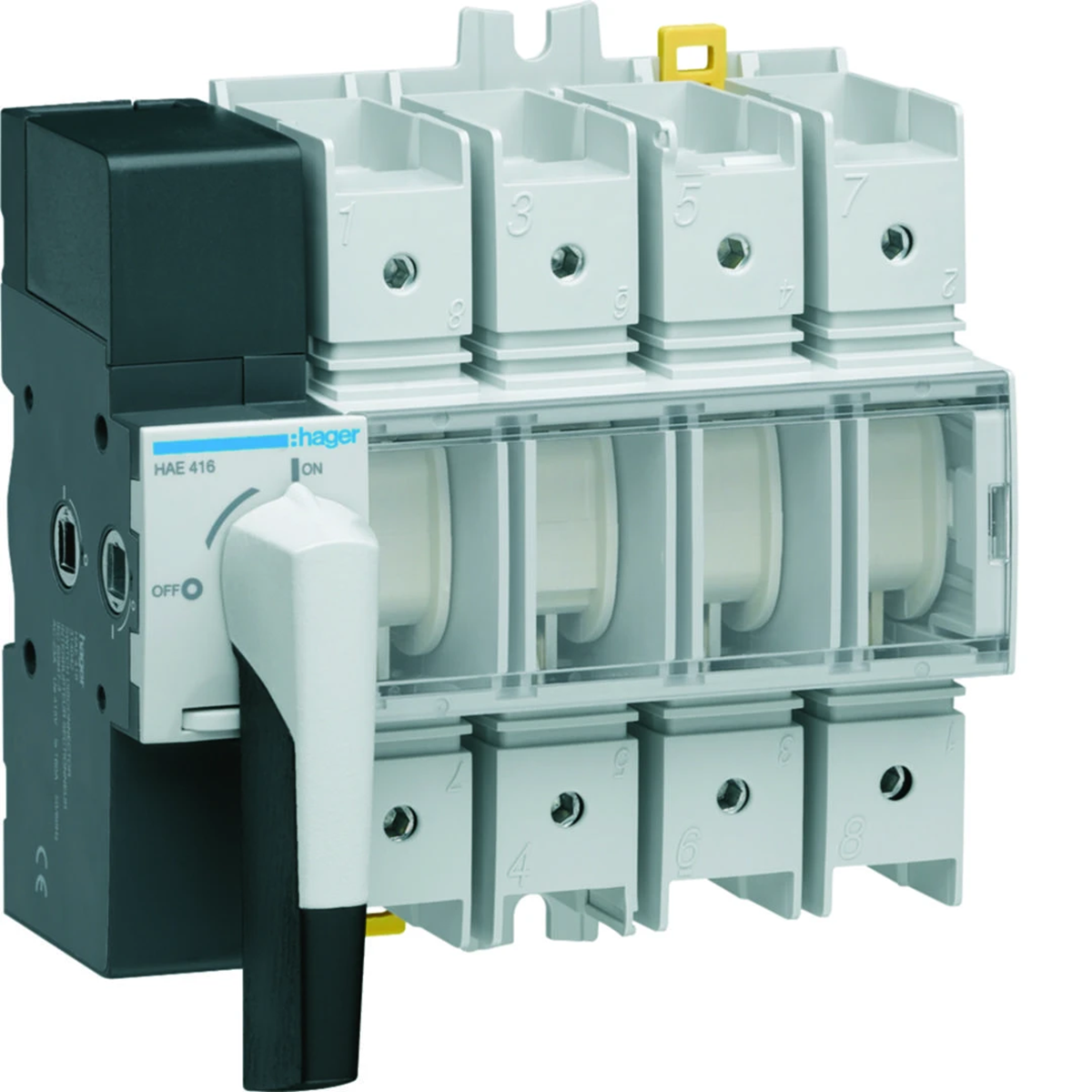

Modulární 4pólový otočný odpínač HAE416

Name: Modulární 4pólový otočný odpínač
Brand: HAGER
SKU: ALI026HAGE
Price: 180.02 PLN

Index local:

ALI026HAGE

Numéro de catalogue:

HAE416

Code EAN:

3250613140427

Cliquer sur la photo pour l'agrandir

Producteur: HAGER

Počet modulů: 7,71

Počet pólů: 4

Rázové napětí [kV]: 8000

Voir la description complète

Prix:

180,02 €

hrubý / pcs.

(y compris la TVA 23%)

Livraison en 3h

jusqu'à 4 semaines (jours ouvrables)

Ramassage en 1h

Quantité pcs.

(plusieurs:

)

Ajouter à la demande de devis

Ajouter au presse-papiers

Imprimer

Renseignez-vous sur le produit

Description du produit Données techniques Détails du fabricant Emballage en vrac Fichiers à télécharger

Description du produit

Vlastnosti produktu:
• modulární odpojovače, montáž na montážní lištu TS35 nebo na montážní desku
• knoflík přímo na zařízení, ve vypnutém stavu uzamykatelný visacím zámkem
• možnost použití otočného mechanismu na dvířkách skříně, pomocné kontakty, kryty připojení
Charakteristika:
• velikost 1, 2, 3 s viditelným označením stavu kontaktu
• velikost 4 s viditelnou izolační mezerou
• stupeň krytí: IP20
Připojení s klecovými svorkami:
(údaje pro vodič)
velikost 1: 1,5-16 mm2
velikost 2: 2,5-35 mm2
/> velikost 3, 4: 10-70 mm2
HIM402, HIM404: 1,5-16 mm2
HIM406, HIM408: 2,5-35 mm2

Données techniques

Počet modulů

7,71
Rázové napětí [kV]

8000
Jmenovitý proud [A]

160
PKWIU

27.12.22.0

Počet pólů

4
Jmenovité izolační napětí [V]

800
Počet modulů

7,71

Autres données techniques

Jako rozłącznik główny

Ano
Jako rozłącznik bezpieczeństwa

Ano
Jako przełącznik nawrotny

Ne
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

160 A
Znamionowy prąd ciągły dla AC-21, 400 V

160 A
Znamionowa moc pracy dla AC-23, 400 V

56 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

Ne
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

Ne
Do instalacji w tablicach rozdzielczych

Ano
Kolor elementu sterowniczego

Szary
Z mechanizmem ryglującym

Ano
Z okablowaniem fabrycznym

Ne
Stopień ochrony (NEMA)

Inne
Wysokość

84 mm
Szerokość wyrażona liczbą modułów

7.71

Jako rozłącznik remontowy

Ano
Jako wyłącznik awaryjny

Ne
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

125 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

4 kA
Zdolność łączeniowa przy 400 V

105 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

Ne
Opcjonalny wyzwalacz napięciowy

Ne
Do montażu na płycie

Ano
Do montażu czołowego centralnie

Ne
Do montażu pośredniego

Ne
Rodzaj elementu wykonawczego

Krótka rączka obrotowa
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Stopień ochrony (IP) strony czołowej

IP20
Szerokość

135 mm
Głębokość

132 mm

Détails du fabricant

Producteur

Hager Electro S.A.S.
Adresse

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Emballage en vrac

Une sorte de paquet	Karton	Paleta
Quantité	1 pcs.	240 pcs.
poids (kg)	1,010	244,320
Largeur (m)	0,160	0,800
Longueur (m)	0,090	1,050
Profondeur (m)	0,180	1,200
